О товаре

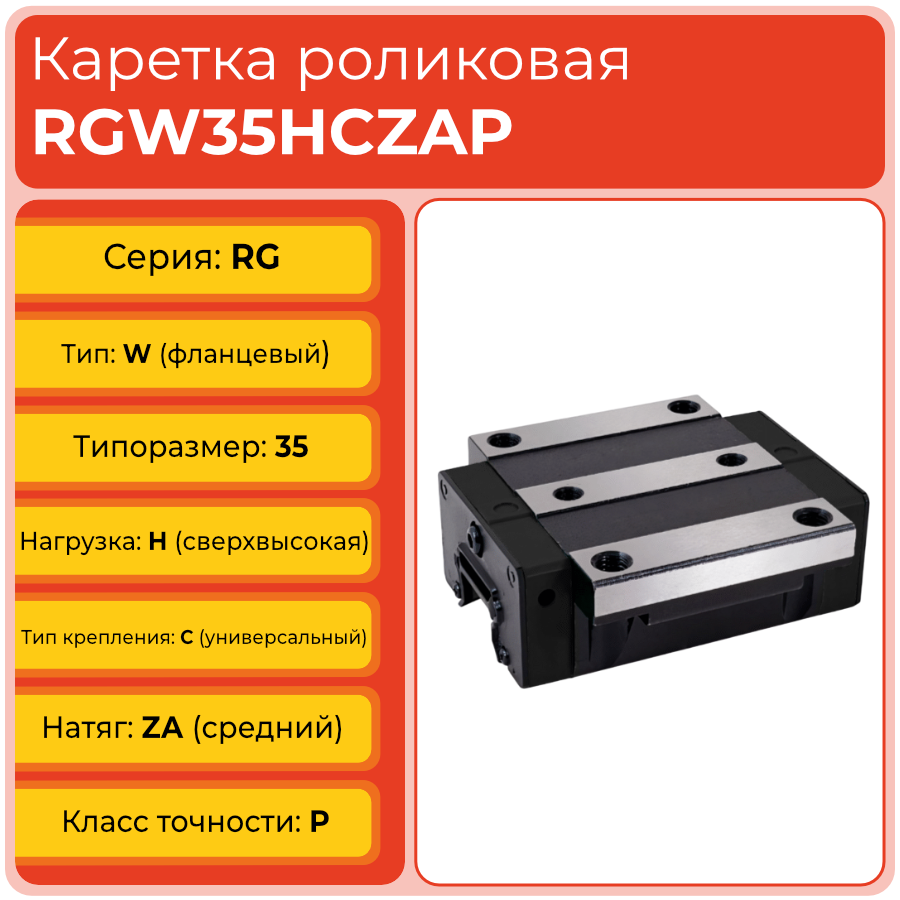

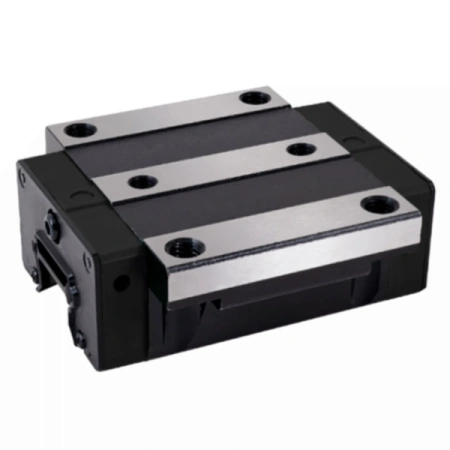

RGW35HCZAP TECHNIX — роликовая фланцевая каретка с широкой базой для профильных направляющих шириной 35 мм, рассчитанная на работу в узлах сверхтяжёлой нагрузки. Модель применяется в системах линейного перемещения, где важны высокая жёсткость, устойчивость к моментным нагрузкам, точность позиционирования и стабильная работа под длительной промышленной нагрузкой.
RGW35HCZAP относится к роликовой серии RG и предназначена для тяжелонагруженных осей, портальных систем, станочного оборудования, автоматизированных линий и других механизмов, где требуется надёжная линейная каретка с высокой несущей способностью.

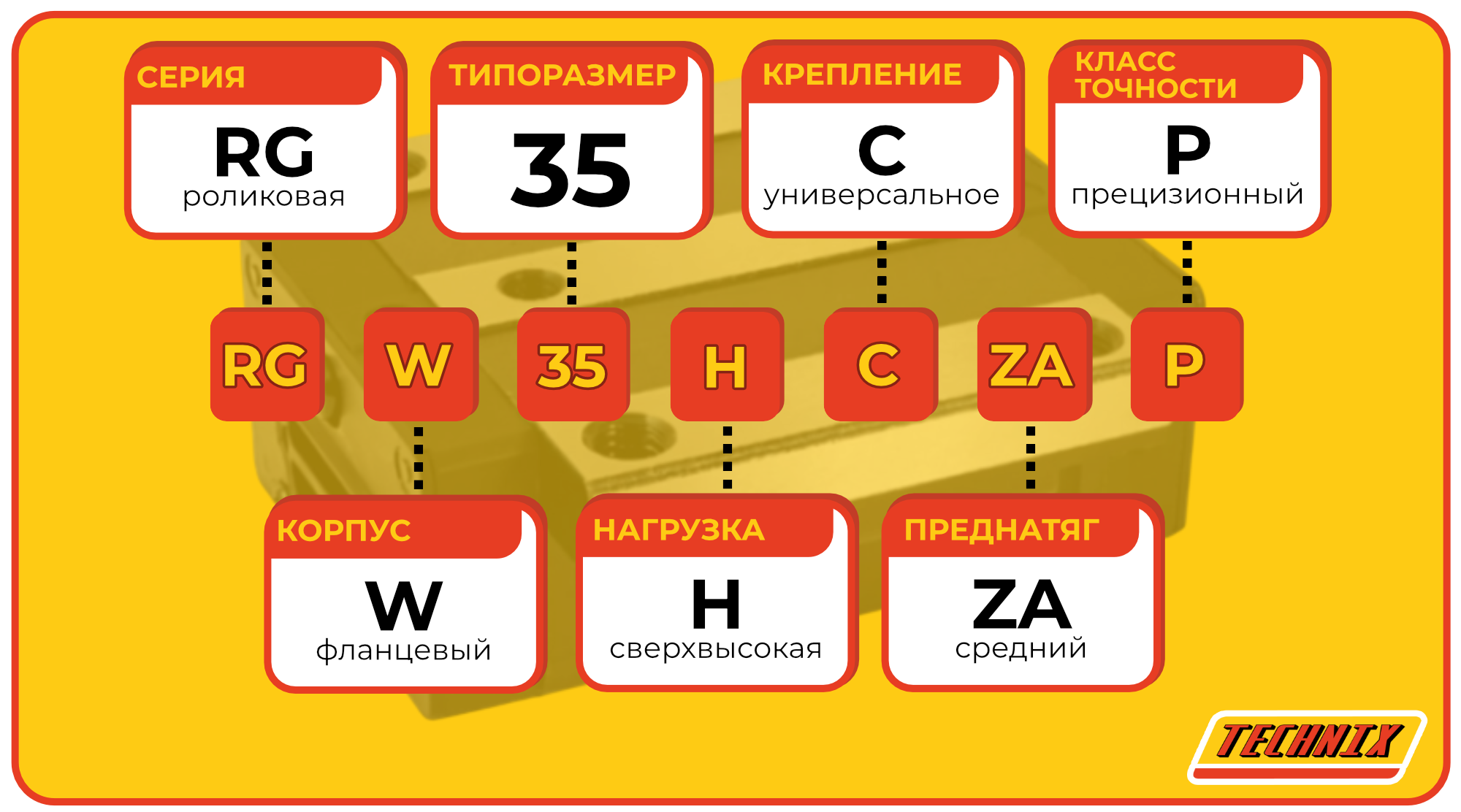

Расшифровка артикула
RGW35HCZAP — маркировка, в которой зашифрованы серия, тип базы, типоразмер, нагрузочная способность, способ крепления, преднатяг и класс точности. Такое обозначение помогает быстро подобрать совместимую каретку для рельсовой направляющей и сравнить её с аналогами других брендов.
- RG — роликовая серия.
- W — широкая база.
- 35 — ширина направляющей 35 мм.
- H — сверхтяжёлая нагрузка.
- C — универсальное крепление.
- ZA — средний преднатяг.
- P — прецизионная точность.
RGW35HCZAP TECHNIX — это роликовая каретка для направляющей 35 мм с широкой опорной базой, исполнением под сверхтяжёлую нагрузку, универсальным креплением, средним преднатягом и прецизионным классом точности. Такое сочетание параметров делает модель подходящей для линейных модулей, где одновременно требуются высокая грузоподъёмность, минимальный люфт и точное перемещение.
Важно:
При подборе каретки по артикулу следует учитывать не только типоразмер, но и исполнение по нагрузке, преднатяг и точность, так как эти параметры напрямую влияют на жёсткость линейного узла и ресурс системы перемещения.
Конструкция и устройство
RGW35HCZAP TECHNIX выполнена в виде фланцевой роликовой каретки для профильных рельсовых направляющих серии RG. Конструкция ориентирована на тяжёлые режимы эксплуатации, высокие статические и динамические нагрузки, а также на работу в оборудовании, где важно сохранить жёсткость перемещения по всем направлениям.
- Корпус каретки изготовлен из прочного материала с износостойкими дорожками качения.
- Внутри расположены роликовые элементы, обеспечивающие линейный контакт и повышенную грузоподъёмность.
- Широкий фланец увеличивает площадь опоры и улучшает устойчивость при монтажe на подвижную плиту.
- Универсальное крепление позволяет выбирать удобную схему фиксации в зависимости от конструкции узла.
- Уплотнения и защитные элементы снижают риск попадания пыли, стружки и других загрязнений в рабочую зону.
- Система смазки поддерживает стабильный ход и уменьшает износ при длительной эксплуатации.
Особенность конструкции:
Роликовая схема особенно эффективна в тех случаях, когда линейная направляющая должна воспринимать не только вертикальную, но и боковую, а также моментную нагрузку без потери плавности перемещения.
Размерный ряд серии RGW 35
Серия RGW 35 включает каретки с широкой базой для направляющих 35 мм, что позволяет подобрать исполнение под требуемую длину корпуса и уровень нагрузки. Для выбора по посадочным параметрам важно учитывать длину, высоту, ширину и межцентровое расстояние крепления.
Пояснение:
Исполнение HC отличается увеличенной длиной корпуса по сравнению с CC, что особенно полезно при работе под повышенной нагрузкой и в системах, где требуется дополнительная опорная длина каретки.

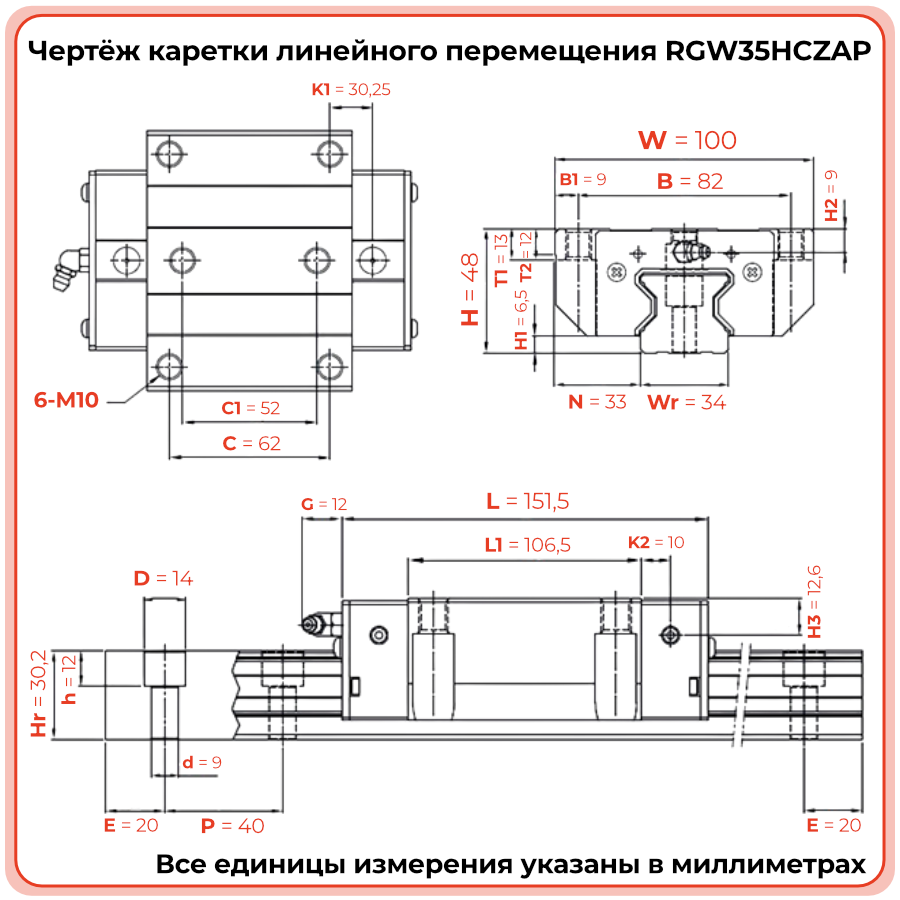

Технические параметры и условия эксплуатации
RGW35HCZAP TECHNIX рассчитана на эксплуатацию в составе линейных направляющих систем с повышенными требованиями к жёсткости, точности и ресурсу. Роликовая каретка хорошо подходит для промышленных задач, где необходимо устойчивое перемещение под тяжёлой нагрузкой, в том числе при циклической работе оборудования.
- Длина — 151,5 мм.
- Высота — 48 мм.
- Ширина — 100 мм.
- Межцентровое расстояние крепления — 62 мм.
- Преднатяг ZA повышает устойчивость к вибрациям и уменьшает люфт.
- Класс точности P подходит для точных промышленных механизмов и координатных узлов.
- Универсальное крепление облегчает интеграцию каретки в различные компоновки оборудования.
Условия эксплуатации:
Для сохранения ресурса каретки рекомендуется корректная подготовка монтажной поверхности, регулярная смазка, контроль чистоты направляющей и подбор режима работы без превышения допустимых нагрузок для конкретного линейного узла.
Применяемость
RGW35HCZAP TECHNIX востребована в промышленном оборудовании, где нужны линейные направляющие с высокой нагрузочной способностью и устойчивостью к деформации. Каретка подходит для тяжёлых подвижных столов, станочных осей, портальных конструкций и других систем, в которых линейное перемещение должно оставаться точным даже при значительной массе подвижной части.
- Станки с ЧПУ и обрабатывающие центры.
- Портальные системы и тяжёлые координатные модули.
- Автоматизированные производственные линии.
- Узлы перемещения в металлообрабатывающем и специальном оборудовании.
- Линейные механизмы с высокими требованиями к жёсткости и повторяемости.
- Проекты модернизации, где требуется замена каретки аналогичного типоразмера.
Практический акцент:
Данная модель особенно уместна в оборудовании, где шариковая каретка уже не обеспечивает необходимую жёсткость, а роликовое исполнение позволяет повысить стабильность перемещения и улучшить работу под нагрузкой.
Аналоги
RGW35HCZAP TECHNIX может рассматриваться как замена кареток с аналогичной артикуляцией и сопоставимой конструктивной схемой. При подборе аналога важно проверять типоразмер направляющей, исполнение базы, длину корпуса и схему крепления.
При замене рекомендуется дополнительно проверить монтажные размеры, фактическую длину каретки, состояние рельса и требования к точности, чтобы сохранить корректную работу линейной системы.
FAQ
- Как установить RGW35HCZAP на направляющую?
Монтаж выполняют на чистую и подготовленную направляющую, после чего каретку аккуратно надевают на рельс, выравнивают по посадочной плоскости и фиксируют крепежом с соблюдением рекомендуемой последовательности затяжки. - Можно ли заменить другую каретку на RGW35HCZAP без переделки узла?
Замена возможна при совпадении основных присоединительных размеров, типоразмера направляющей, схемы крепления и эксплуатационных требований по нагрузке и точности. - Чем RGW35HCZAP отличается от RGW35CCZAP?
Основное отличие заключается в длине корпуса: исполнение HC длиннее, что даёт дополнительную опорную длину и делает каретку предпочтительной для более тяжёлых и нагруженных узлов. - Какой срок службы у роликовой каретки RGW35HCZAP?
Ресурс зависит от нагрузки, скорости, качества смазки, чистоты рабочей среды и правильности монтажа; при корректной эксплуатации каретка рассчитана на длительную промышленную работу. - Для каких задач лучше выбирать роликовую каретку, а не шариковую?
Роликовое исполнение целесообразно применять там, где приоритетом являются жёсткость, высокая несущая способность и устойчивость к комбинированным нагрузкам в тяжёлых линейных системах.
Совет по подбору:
Если каретка выбирается для замены, лучше сверить не только артикул, но и реальные посадочные размеры узла, поскольку это помогает избежать перекоса, ускоренного износа и потери точности перемещения.
