Артикул:
RGW55CCZAPTECHNIX
Характеристики
Серия
—
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
55
Длина L, мм
—
183,7
Все характеристики
Аналоги
Аналог HIWIN:
RGW55CCZAP
Аналог ROUST WORLD:
TOM55B
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре
RGW55CCZAP TECHNIX — роликовая фланцевая каретка с широкой базой для профильных направляющих шириной 55 мм, предназначенная для тяжёлых промышленных режимов работы. Каретка применяется в составе систем линейного перемещения, где необходимо обеспечить высокую жёсткость, стабильную геометрию хода и надёжную работу под значительными эксплуатационными нагрузками.
За счёт роликовой схемы качения, фланцевого исполнения и широкой монтажной базы RGW55CCZAP подходит для оборудования, в котором важны точное позиционирование, устойчивость к деформации и равномерное распределение нагрузки на линейный узел.

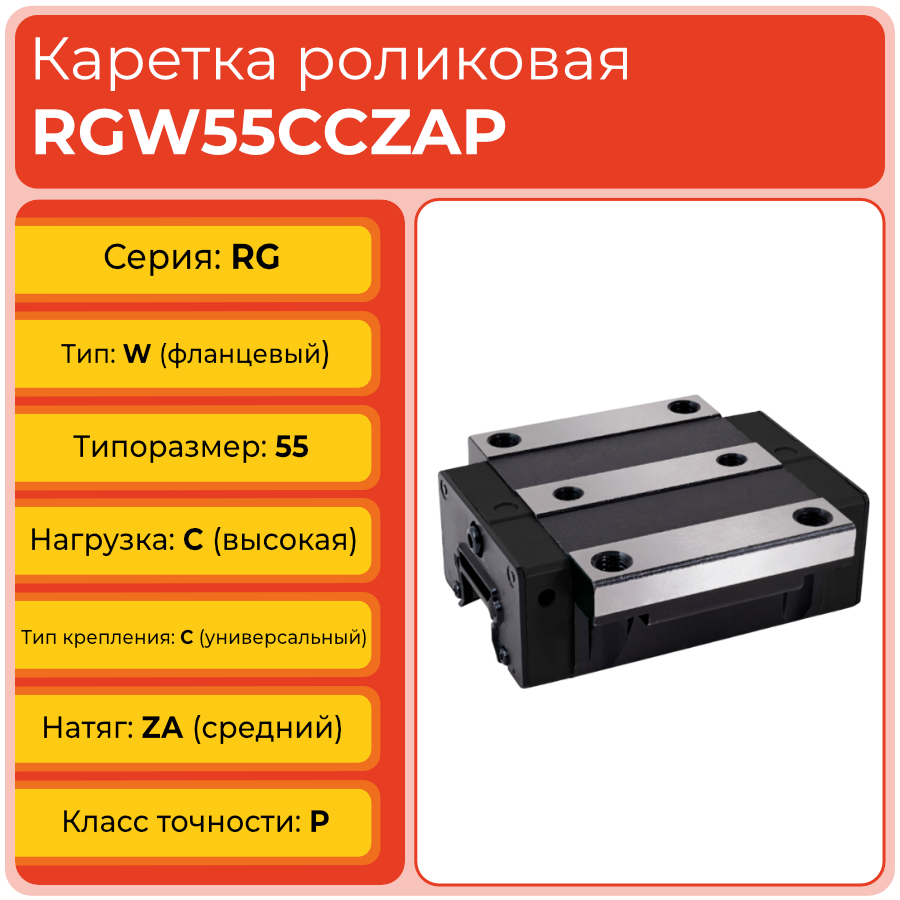

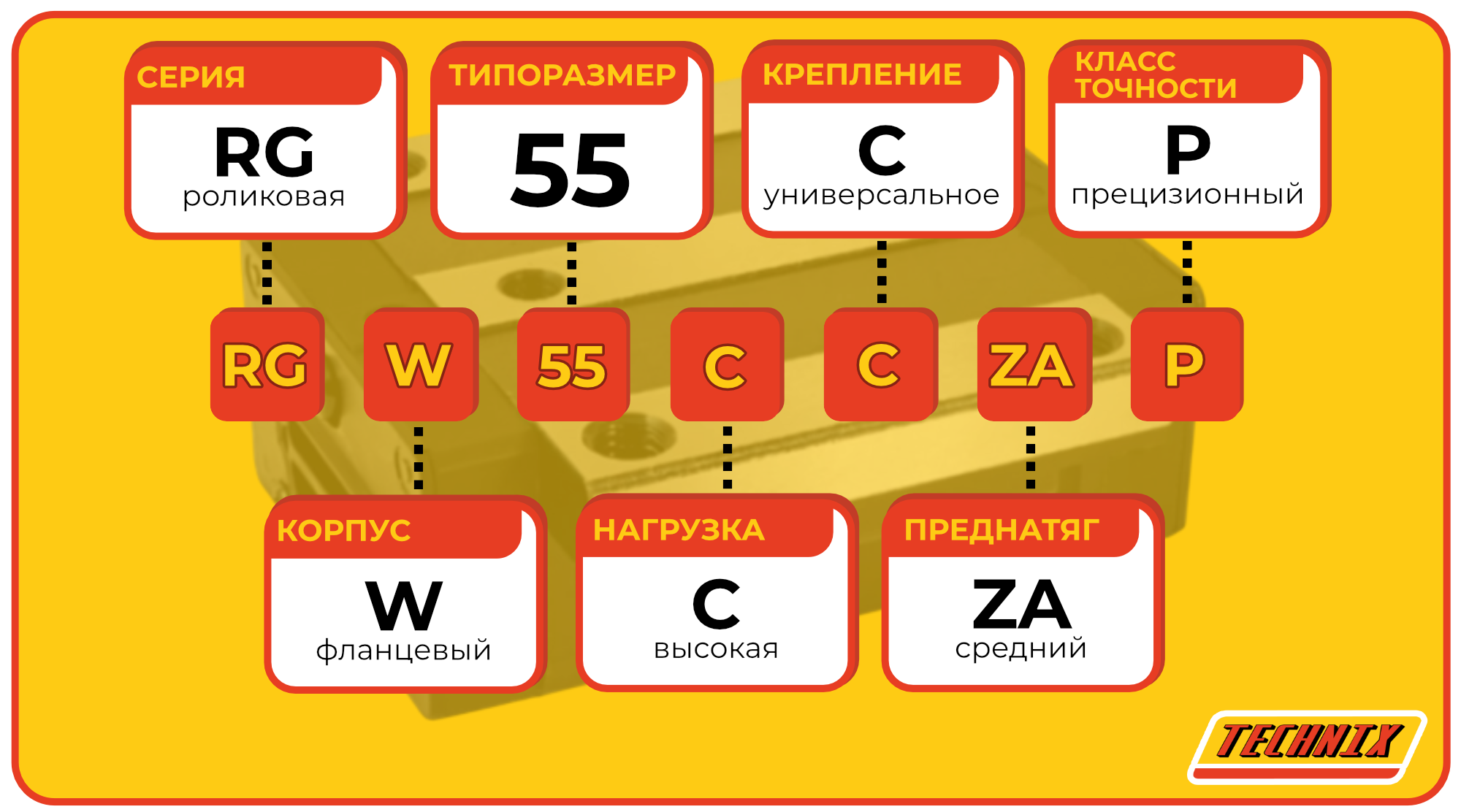

Расшифровка артикула
Маркировка RGW55CCZAP отражает серию каретки, тип базы, размер направляющей, исполнение по нагрузке, способ крепления, преднатяг и класс точности. Такое обозначение удобно для быстрого подбора совместимого блока в новых проектах и при замене элементов линейной системы.
- RG — роликовая серия.
- W — широкая база.
- 55 — ширина направляющей 55 мм.
- C — тяжёлая нагрузка.
- C — универсальное крепление.
- ZA — средний преднатяг.
- P — прецизионная точность.
Таким образом, RGW55CCZAP TECHNIX представляет собой роликовую фланцевую каретку для направляющей 55 мм, рассчитанную на тяжёлые нагрузки, с универсальным креплением, средним преднатягом и прецизионной точностью для ответственных систем линейного перемещения.
Примечание:
При подборе каретки важно сверять не только артикул, но и фактические присоединительные размеры, поскольку в тяжёлых линейных системах точность соответствия компонентов напрямую влияет на ресурс и качество перемещения.
Конструкция и устройство
Каретка RGW55CCZAP TECHNIX выполнена в виде компактного фланцевого роликового блока для установки на профильный рельс шириной 55 мм. Конструкция сочетает высокую жёсткость, хорошую несущую способность и уменьшенную по сравнению с удлинёнными версиями длину корпуса, что удобно для оборудования с ограниченным монтажным пространством.
- Прочный корпус с обработанными дорожками качения для роликовых элементов.
- Роликовая система рециркуляции, обеспечивающая высокий уровень жёсткости и грузоподъёмности.
- Широкий фланец, повышающий устойчивость каретки и равномерность восприятия нагрузки.
- Универсальное крепление (тип C), упрощающее интеграцию в разные варианты конструкции.
- Уплотнения и защитные элементы, снижающие риск попадания загрязнений в рабочую зону.
- Смазочные каналы или точки подачи смазки для поддержания стабильной работы в течение длительного времени.
Конструктивная особенность:
Исполнение CC выбирают в тех случаях, когда требуется тяжёлонагруженная роликовая каретка с высокой жёсткостью, но при этом желательно сохранить более компактную длину опорного блока.
Размерный ряд серии RGW 55
Для направляющих шириной 55 мм серия RGW 55 включает каретки с широкой базой, отличающиеся длиной корпуса и нагрузочным исполнением. Ниже приведены ключевые геометрические параметры, которые позволяют сравнить компактное и удлинённое исполнение в рамках одного типоразмера.
Пояснение:
Каретка RGW55CCZAP имеет более компактный корпус по длине по сравнению с RGW55HCZAP, что удобно при ограниченном монтажном пространстве и при необходимости сохранить высокую несущую способность в более компактном формате.
Технические параметры и условия эксплуатации
RGW55CCZAP TECHNIX рассчитана на тяжёлые условия эксплуатации и обеспечивает жёсткое, точное и плавное перемещение по направляющей 55 мм. Каретка подходит для промышленных систем, где важно сочетание компактности, высокой грузоподъёмности и устойчивости к длительным циклическим нагрузкам.
- Длина — 183,7 мм.
- Высота — 70 мм.
- Ширина — 140 мм.
- Межцентровое расстояние крепления — 95 мм.
- Роликовая схема качения обеспечивает высокую жёсткость и способность воспринимать значительные нагрузки.
- Преднатяг ZA уменьшает люфт и улучшает стабильность позиционирования.
- Класс точности P позволяет использовать каретку в ответственных промышленных и координатных системах.
Условия эксплуатации:
Для достижения длительного ресурса рекомендуется соблюдать требования к чистоте направляющей, использовать подходящую смазку, контролировать состояние крепежа и не допускать превышения расчётных нагрузок в линейном узле.
Применяемость
Каретка RGW55CCZAP TECHNIX применяется в системах линейного перемещения, где требуется тяжёлонагруженный, но относительно компактный по длине роликовый блок. Модель особенно полезна в оборудовании, где необходимо сохранить высокую жёсткость направляющей системы при ограничениях по монтажному пространству.
- Станки с ЧПУ и обрабатывающие комплексы.
- Портальные модули и координатные системы средней и высокой нагрузки.
- Автоматизированные производственные линии и технологические станции.
- Механизмы, где важна высокая жёсткость линейного перемещения при ограниченной длине опорного блока.
- Проекты ремонта, замены и модернизации направляющих систем на базе рельсов 55 мм.
Практический акцент:
Исполнение CC удобно использовать там, где удлинённая каретка HC избыточна по длине, а компактный роликовый блок позволяет сохранить жёсткость и одновременно упростить компоновку оборудования.
Аналоги
Каретка RGW55CCZAP TECHNIX имеет аналоги у других производителей, что удобно при подборе замены и интеграции в уже существующие линейные системы. Сопоставление по брендам позволяет быстрее оценить совместимость по типоразмеру, исполнению и назначению.
Перед заменой рекомендуется проверить присоединительные размеры, длину корпуса и требования по точности, чтобы сохранить работоспособность и ресурс линейной системы без дополнительной переработки узла.
FAQ
- Как правильно установить каретку RGW55CCZAP на направляющую?
Монтаж выполняют на очищенную и подготовленную направляющую, после чего каретку аккуратно надевают на рельс, выравнивают по посадочной поверхности и фиксируют крепежом с соблюдением последовательности затяжки. - Можно ли заменить каретку другого бренда на RGW55CCZAP без изменения конструкции?
Замена возможна при совпадении типоразмера рельса, монтажных размеров и схемы крепления; перед установкой следует проверить геометрию узла и соответствие по нагрузке и точности. - Чем RGW55CCZAP отличается от RGW55HCZAP?
Основное отличие — длина корпуса: исполнение CC более компактное, тогда как HC длиннее и чаще выбирается для ещё более нагруженных узлов с повышенными требованиями к опорной длине. - Какой срок службы у каретки RGW55CCZAP?
Ресурс зависит от уровня нагрузки, состояния направляющей, качества смазки, скорости перемещения и условий окружающей среды; при правильной эксплуатации каретка рассчитана на длительную промышленную работу. - Нужно ли регулировать преднатяг ZA после установки?
Преднатяг ZA задаётся производителем и не регулируется пользователем; после монтажа важно контролировать состояние смазки, крепежа и чистоту рабочей зоны для сохранения исходных характеристик.
Рекомендация по эксплуатации:
Для стабильной работы линейной системы рекомендуется регулярно проверять плавность хода, состояние уплотнений, качество смазки и отсутствие загрязнений на рабочей поверхности направляющей.
Техническая информация (.pdf)
Общая информация
Серия
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
55
Тип
W (фланцевый)
Вид
роликовый
Класс точности
P (прецизионный)
Производитель
TECHNIX
Габариты
Длина L, мм
183,7
Ширина W, мм
140
Высота H, мм
70
Технические параметры
Натяг
ZA (средний)
Возможная нагрузка
C (высокая)
Глубина отверстия крепежного винта T2, мм
16
Тип крепления
C (универсальный)

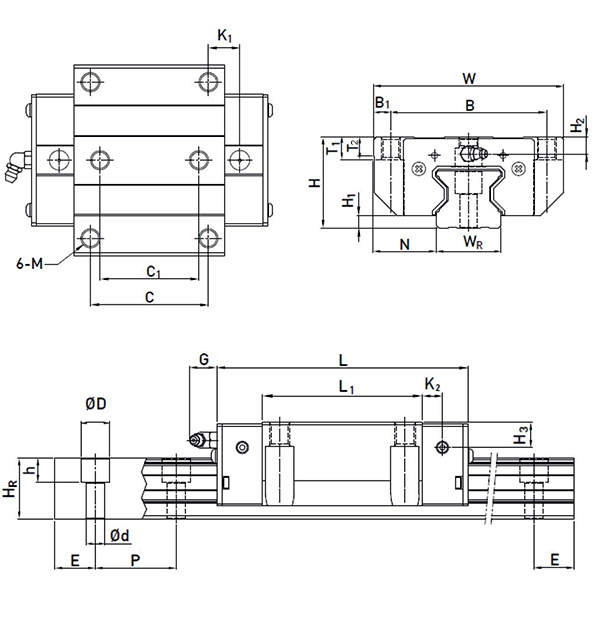

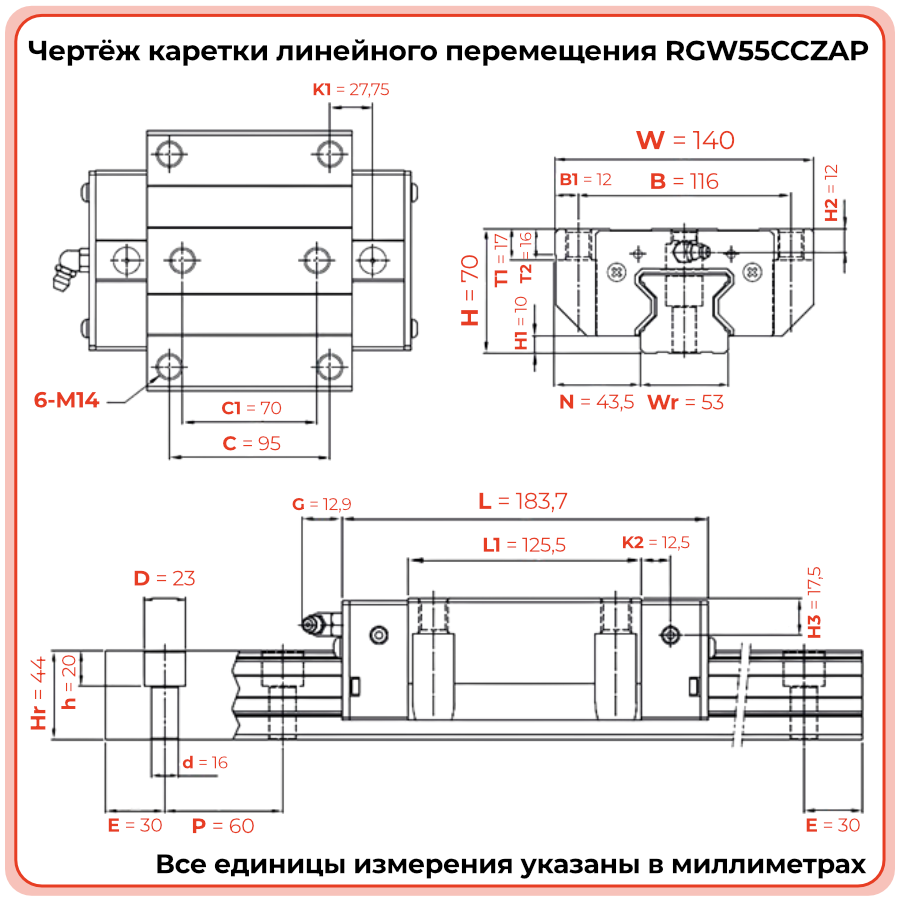

Зазор от низа каретки до низа рельс (в сборе) H1, мм
10
Длина монтажной площадки L1, мм
125,5
Выступ масленки за пределы G, мм
12,9
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм
43,5
Размер резьбы на монтажной площади M
M14
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм
22
Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм
17,5
