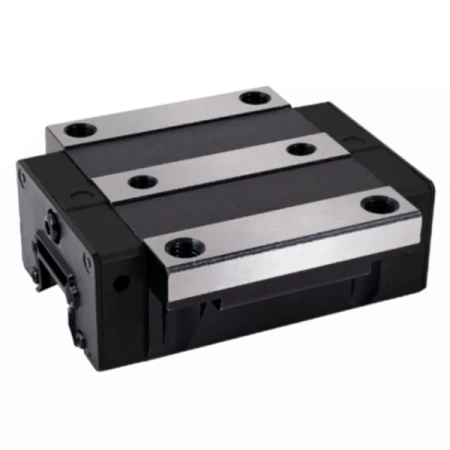

RGW55HCZAP TECHNIX — роликовая линейная каретка с широкой фланцевой базой для направляющих шириной 55 мм, предназначенная для тяжёлых промышленных применений. Модуль относится к серии RG грузоподъёмных роликовых кареток и используется как опорный блок в системах линейного перемещения, где требуется высокая жёсткость, устойчивость к перегрузкам и прецизионная точность.
Благодаря сочетанию фланцевого исполнения, роликовой схемы качения и исполнения под сверхтяжёлую нагрузку RGW55HCZAP оптимальна для осей станков, портальных модулей и автоматизированных линий, на которые приходится значительная масса подвижных частей и силовых узлов.
Расшифровка артикула

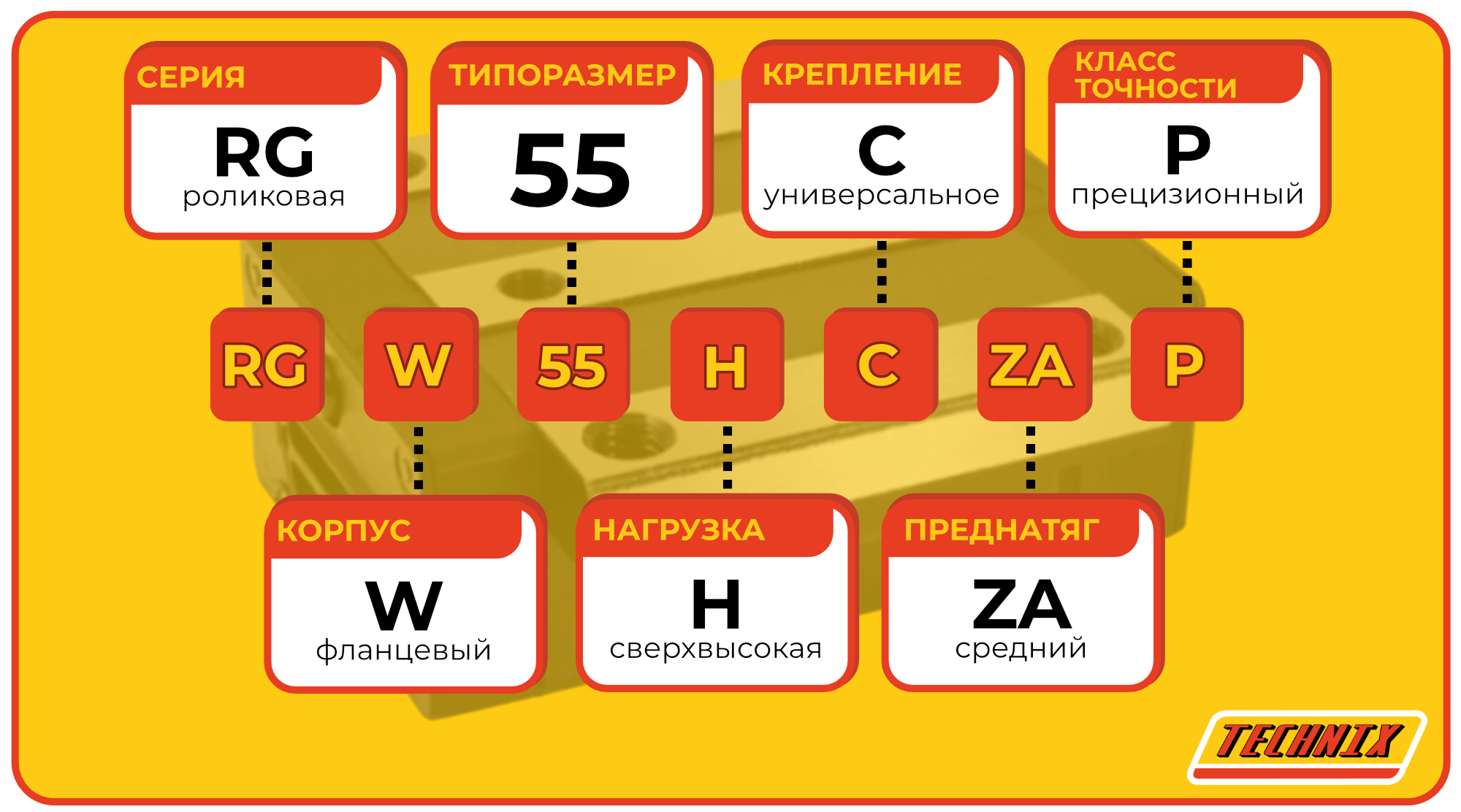

Маркировка RGW55HCZAP позволяет по буквенно-цифровому коду понять назначение и параметры каретки: тип серии, размеры, нагрузочную категорию, способ крепления, преднатяг и класс точности. Это упрощает подбор модуля к направляющей и сопоставление с аналогами в существующих системах линейного перемещения.
- RG — роликовая серия линейных направляющих повышенной жёсткости и грузоподъёмности.
- W — широкая база, фланцевое исполнение каретки.
- 55 — ширина профильной направляющей 55 мм.
- H — исполнение для сверхтяжёлой нагрузки.
- C — универсальное крепление, допускающее различные схемы фиксации.
- ZA — средний преднатяг, обеспечивающий баланс между жёсткостью и плавностью хода.
- P — прецизионный класс точности для ответственных промышленных узлов.
Таким образом, RGW55HCZAP TECHNIX — это роликовая фланцевая каретка типоразмера 55 мм, рассчитанная на сверхтяжёлую нагрузку, с универсальным креплением, средним преднатягом и прецизионной точностью для высоконагруженных систем линейного перемещения.
Примечание:
При выборе каретки по артикулу рекомендуется сверять типоразмер направля��щей, длину и ширину корпуса, а также схему крепления, чтобы обеспечить полную совместимость с конструкцией линейного узла.
Конструкция и устройство
Каретка RGW55HCZAP TECHNIX представляет собой усиленный фланцевый блок с роликовыми телами качения, установленный на профильный рельс шириной 55 мм. Конструкция рассчитана на эксплуатацию в тяжёлых промышленных условиях, где линейная опора должна сохранять точность и плавность хода под значительной нагрузкой.
- Корпус из прочного материала с сформированными дорожками качения для роликовых элементов.
- Роликовая схема рециркуляции, обеспечивающая линейный контакт и повышенную жёсткость в сравнении с шариковыми каретками.
- Широкий фланец с монтажными отверстиями, распределяющий нагрузку по опорной плоскости.
- Универсальное крепление (тип C), позволяющее адаптировать каретку к различным конструкциям несущей части.
- Уплотнения и защитные элементы, снижающие влияние стружки, пыли и технологических загрязнений.
- Смазочные точки или каналы, обеспечивающие стабильную работу каретки на протяжении всего срока службы.
Конструктивный акцент:
Роликовая схема особенно эффективна в узлах, где линейное перемещение сопровождается высокими радиальными и моментными нагрузками, а требования к жёсткости и повторяемости перемещений являются критическими.
Размерный ряд серии RGW 55
Для направляющих шириной 55 мм серия RGW 55 включает фланцевые роликовые каретки с широкой базой, различающиеся по длине и исполнению нагрузки. Ниже приведены базовые геометрические параметры кареток данного типоразмера, что облегчает подбор при проектировании или замене.
Пояснение:
Исполнение HC отличается увеличенной длиной по сравнению с CC, что даёт дополнительную опорную площадь и делает каретку предпочтительной для более нагруженных и ответственных линейных узлов.
Технические параметры и условия эксплуатации
Каретка RGW55HCZAP TECHNIX относится к роликовым фланцевым кареткам для тяжёлых режимов работы и обеспечивает высокую жёсткость линейного узла при перемещении по направляющей 55 мм. Средний преднатяг и прецизионный класс точности позволяют применять её в системах, где одновременно важны устойчивость к нагрузке и точность позиционирования.
- Длина — 232 мм.
- Высота — 70 мм.
- Ширина — 140 мм.
- Межцентровое расстояние крепления — 95 мм.
- Роликовая схема качения обеспечивает высокую грузоподъёмность и жёсткость.
- Преднатяг ZA уменьшает люфт и повышает устойчивость к вибрации.
- Класс точности P подходит для прецизионных промышленных комплексов и координатных систем.
Эксплуатационные условия:
Для реализации ресурса каретки необходима корректная подготовка монтажных поверхностей, регулярная смазка, защита рабочей зоны от загрязнений и соблюдение расчётных нагрузок для конкретной системы линейного перемещения.
Применяемость
RGW55HCZAP TECHNIX используется в системах линейного перемещения тяжёлого оборудования, где на опорный блок приходится значительная часть нагрузки и требуется стабильность перемещения на протяжении всего ресурса. Каретка подходит для узлов, выполняющих точные линейные перемещения под весом массивных конструкций и рабочих органов.
- Обрабатывающие и металлообрабатывающие станки с ЧПУ.
- Портальные системы и координатные модули средней и высокой нагрузки.
- Автоматизированные линии и технологические комплексы с тяжёлыми подвижными узлами.
- Специальное оборудование, в котором линейные перемещения сопровождаются значительными моментными нагрузками.
- Проекты модернизации существующих систем на базе направляющих шириной 55 мм.
Практический акцент:
Модель особенно актуальна там, где требуется повысить жёсткость и надёжность шариковых систем, заменив их на роликовые каретки серии RG без серьёзных изменений компоновки оборудования.
Аналоги
Для упрощения перехода на альтернативные решения при модернизации или ремонте линейных систем каретка RGW55HCZAP TECHNIX имеет аналоги у других производителей, сопоставимые по типоразмеру и назначению. Это позволяет оптимизировать состав узла без полной переработки геометрии и конфигурации направляющих.
При выборе аналога важно сверять присоединительные размеры, преднатяг и класс точности, чтобы сохранить исходные характеристики линейной системы и избежать дополнительных корректировок конструкции.
FAQ
-
Как правильно установить каретку RGW55HCZAP на направляющую 55 мм?
Перед монтажом направляющую очищают, каретку аккуратно надевают на рельс, выравнивают по опорной плоскости и фиксируют крепежом, соблюдая рекомендованный момент и последовательность затяжки, чтобы исключить перекос. -
Можно ли заменить существующую каретку на RGW55HCZAP без изменений конструкции?
Замена возможна при совпадении типоразмера направляющей, посадочных размеров и схемы крепления; перед установкой следует проверить геометрию и соответствие по нагрузке и точности. -
Чем исполнение RGW55HCZAP отличается от RGW55CCZAP?
Модель HC имеет увеличенную длину корпуса и рассчитана на более тяжёлые режимы работы, тогда как CC используется в менее нагруженных узлах и более компактных линейных модулях. -
Каков ожидаемый срок службы каретки RGW55HCZAP?
Ресурс зависит от нагрузки, скорости, условий окружающей среды и качества обслуживания; при соблюдении регламента смазки и корректном подборе режимов каретка рассчитана на длительную работу без заметного снижения точности. -
Нужно ли регулировать преднатяг ZA при установке каретки?
Преднатяг ZA задаётся производителем и не требует корректировки пользователем; при монтаже важно обеспечить ровную опорную поверхность, правильную затяжку крепежа и регулярное обслуживание узла.
Рекомендация по обслуживанию:
Для обеспечения стабильной работы линейной системы следует периодически контролировать состояние направляющих и крепёжных элементов, обновлять смазку и своевременно реагировать на появление признаков износа или изменения плавности хода.
Техническая информация (.pdf)

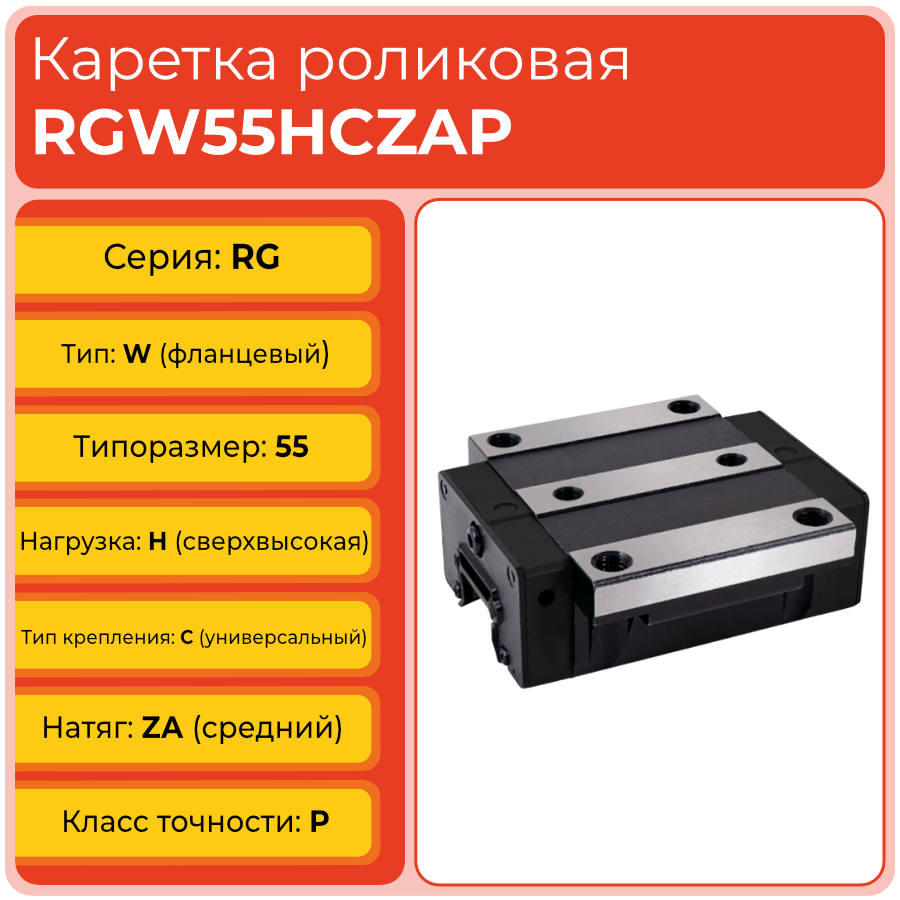

Общая информация
Серия
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
55
Тип
W (фланцевый)
Вид
роликовый
Класс точности
P (прецизионный)
Производитель
TECHNIX

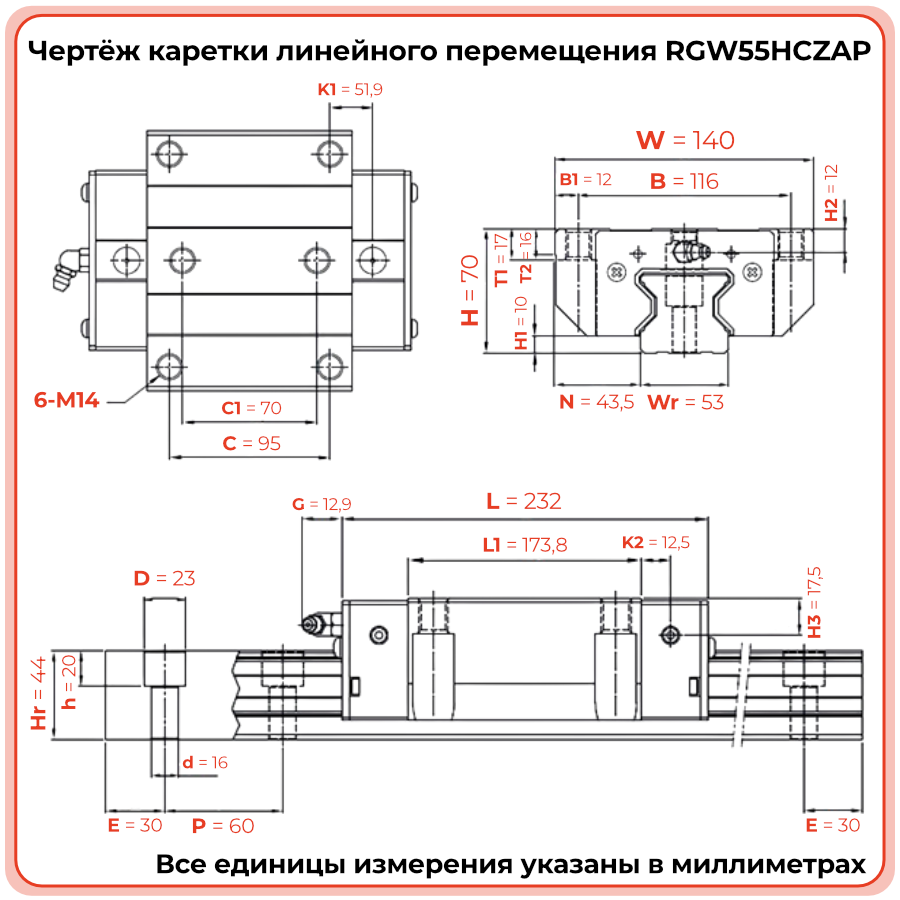

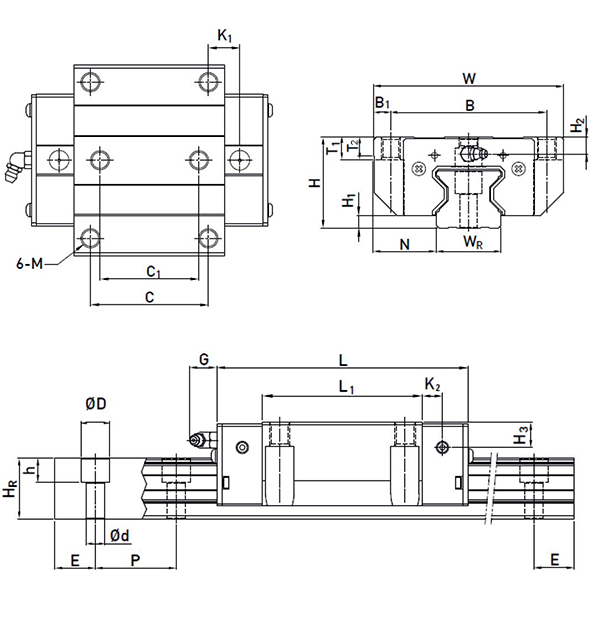

Габариты
Длина L, мм
232
Ширина W, мм
140
Высота H, мм
70
Технические параметры
Натяг
ZA (средний)
Возможная нагрузка
H (сверхвысокая)
Глубина отверстия крепежного винта T2, мм
16
Тип крепления
C (универсальный)
Зазор от низа каретки до низа рельс (в сборе) H1, мм
10
Длина монтажной площадки L1, мм
173,8
Выступ масленки за пределы G, мм
12,9
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм
43,5
Размер резьбы на монтажной площади M
M14
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм
22
Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм
17,5
