Артикул:
RGW65CCZAPTECHNIX
Характеристики
Серия
—
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
65
Длина L, мм
—
232
Все характеристики
Аналоги
Аналог HIWIN:
RGW65CCZAP
Аналог ROUST WORLD:
TOM65B
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

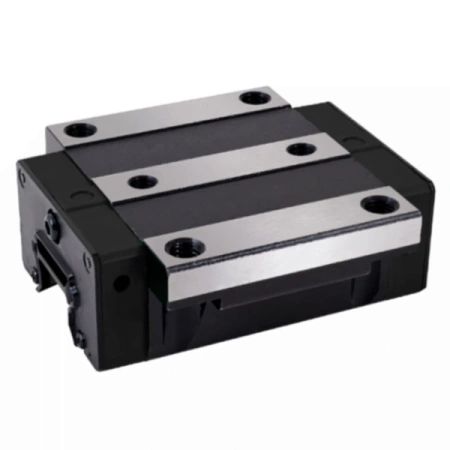

RGW65CCZAP TECHNIX — роликовая фланцевая каретка с широкой базой для профильных направляющих шириной 65 мм, рассчитанная на тяжёлые нагрузки и длительную промышленную эксплуатацию. Модель применяется в системах линейного перемещения, где требуется высокая несущая способность, стабильная геометрия хода и надёжная работа под значительным весом подвижных узлов.
Каретка RGW65CCZAP входит в роликовую серию RG и подходит для крупногабаритного оборудования, станочных осей, портальных механизмов и тяжёлых автоматизированных систем, где важны жёсткость, износостойкость и плавное линейное перемещение.

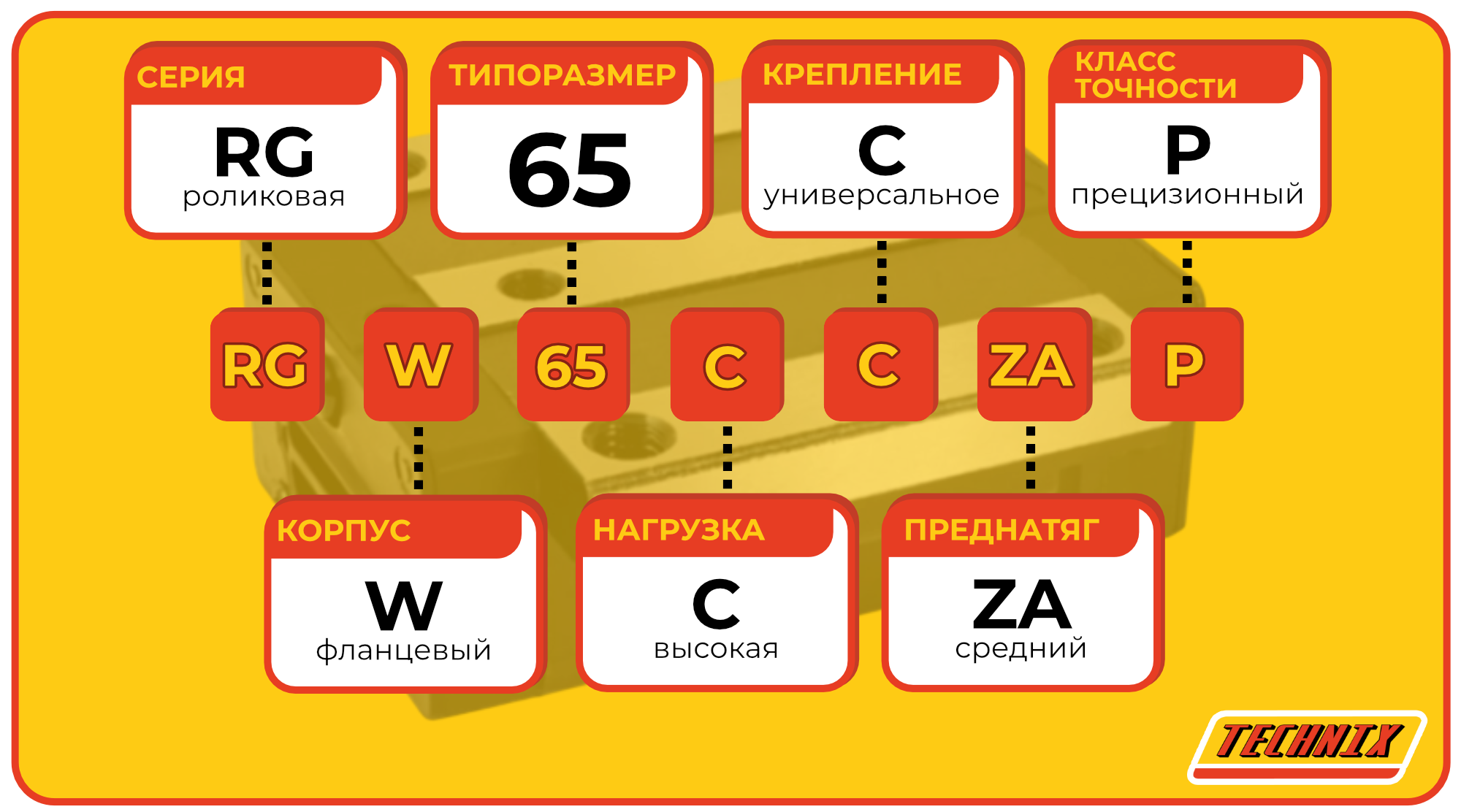

Расшифровка артикула
Обозначение RGW65CCZAP содержит сведения о серии каретки, типе базы, ширине направляющей, нагрузочном исполнении, способе крепления, преднатяге и классе точности. Такая маркировка удобна при подборе каретки для нового проекта, ремонта оборудования или замены аналога в существующей линейной системе.
- RG — роликовая серия.
- W — широкая база.
- 65 — ширина направляющей 65 мм.
- C — тяжёлая нагрузка.
- C — универсальное крепление.
- ZA — средний преднатяг.
- P — прецизионная точность.
В итоге RGW65CCZAP TECHNIX — это роликовая каретка с широкой базой под направляющую 65 мм, рассчитанная на тяжёлую нагрузку, с универсальным креплением, средним преднатягом и точностью, подходящей для ответственных промышленных систем линейного перемещения.
Примечание:
При выборе каретки данного типоразмера важно учитывать не только обозначение, но и реальные посадочные размеры узла, поскольку оборудование с направляющими 65 мм обычно работает в условиях повышенной нагрузки и требует точного соответствия компонентов.
Конструкция и устройство
Каретка RGW65CCZAP TECHNIX выполнена в виде усиленного фланцевого блока с роликовыми телами качения, установленного на профильную рельсовую направляющую шириной 65 мм. Конструкция ориентирована на крупногабаритные и тяжёлые механизмы, где важны высокая жёсткость, большая опорная площадь и устойчивость к переменным нагрузкам.
- Массивный корпус с обработанными дорожками качения для роликового контакта.
- Роликовая система рециркуляции, обеспечивающая высокую грузоподъёмность и точность хода.
- Широкий фланец, улучшающий распределение нагрузки по монтажной поверхности.
- Универсальное крепление (тип C), удобное для различных вариантов компоновки оборудования.
- Защитные уплотнения, снижающие попадание пыли, стружки и загрязнений в рабочую зону.
- Система подачи смазки для поддержания стабильной работы и снижения износа рабочих дорожек.
Конструктивная особенность:
Для тяжёлых линейных систем роликовая схема предпочтительна за счёт повышенной контактной жёсткости, что помогает уменьшать деформации и сохранять точность перемещения при больших нагрузках.

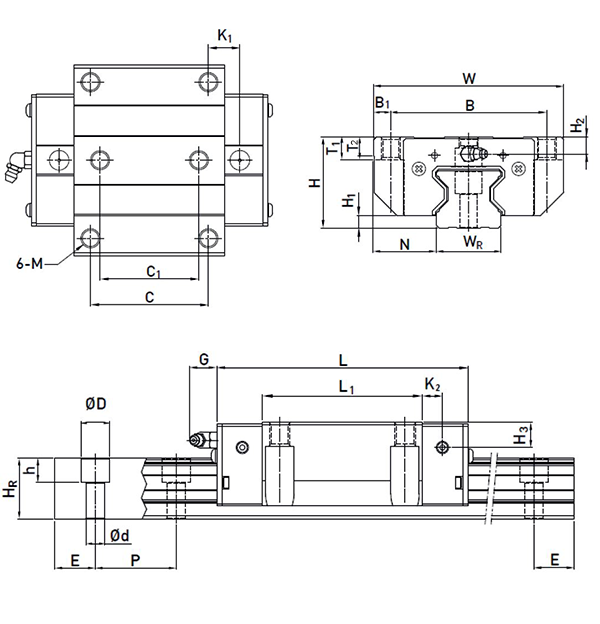

Размерный ряд серии RGW 65
Серия RGW 65 включает каретки с широкой базой для направляющих 65 мм, различающиеся по длине корпуса и нагрузочному исполнению. Ниже приведены основные размеры, позволяющие сопоставить стандартное и удлинённое исполнение в рамках одного типоразмера.
Пояснение:
Исполнение CC имеет более компактную длину корпуса по сравнению с HC, поэтому его выбирают в случаях, когда необходимо сохранить высокую грузоподъёмность, но при этом ограничено монтажное пространство по длине.
Технические параметры и условия эксплуатации
RGW65CCZAP TECHNIX предназначена для тяжёлых режимов эксплуатации и обеспечивает высокую жёсткость линейного узла при перемещении по направляющей 65 мм. Каретка подходит для систем, где важно сочетание большой несущей способности, точного позиционирования и устойчивой работы под переменной нагрузкой.
- Длина — 232 мм.
- Высота — 90 мм.
- Ширина — 170 мм.
- Межцентровое расстояние крепления — 110 мм.
- Роликовая схема качения обеспечивает высокую жёсткость и грузоподъёмность.
- Преднатяг ZA уменьшает люфт и повышает стабильность перемещения.
- Класс точности P делает каретку пригодной для точных промышленных механизмов и тяжёлых координатных систем.
Условия эксплуатации:
Для максимального ресурса каретки необходимо соблюдать требования к монтажу, контролировать чистоту рабочей зоны, своевременно обновлять смазку и не допускать превышения расчётных нагрузок для конкретного линейного модуля.
Применяемость
Каретка RGW65CCZAP TECHNIX используется в тяжёлом оборудовании и линейных системах перемещения, где требуется надёжная опора при значительной массе подвижных частей. Модель подходит для механизмов, где важны высокая жёсткость, стабильная кинематика и сохранение точности при длительной эксплуатации.
- Крупноформатные станки с ЧПУ и тяжёлые обрабатывающие комплексы.
- Портальные системы и координатные узлы с большими массами подвижных элементов.
- Автоматизированные технологические линии и производственные модули.
- Оборудование специального назначения, работающее под значительной статической и динамической нагрузкой.
- Проекты замены и модернизации линейных систем на базе направляющих 65 мм.
Практический акцент:
Исполнение CC удобно для тех случаев, когда требуется тяжёлонагруженная роликовая каретка крупного типоразмера, но конструкция машины ограничивает доступную монтажную длину по оси.
Аналоги
Для удобства интеграции в существующие проекты каретка RGW65CCZAP TECHNIX имеет аналоги у других производителей, сопоставимые по типоразмеру и назначению. Это упрощает замену компонентов и подбор решений для ремонта, модернизации или проектирования новой линейной системы.
При подборе аналога рекомендуется проверить монтажные размеры, длину каретки, требования по преднатягу и классу точности, чтобы сохранить работоспособность и точность линейного узла.
FAQ
-
Как правильно установить каретку RGW65CCZAP на направляющую?
Перед монтажом направляющую очищают, каретку аккуратно надевают на рельс, выравнивают по посадочной поверхности и фиксируют крепежом с соблюдением последовательности затяжки, чтобы исключить перекос и неравномерную нагрузку. -
Можно ли заменить аналогичную каретку другого бренда на RGW65CCZAP?
Замена возможна при совпадении типоразмера рельса, монтажных параметров и требований по нагрузке и точности; перед установкой следует обязательно проверить посадочные размеры и конфигурацию узла. -
Чем RGW65CCZAP отличается от RGW65HCZAP?
Основное отличие заключается в длине корпуса: версия CC компактнее, тогда как HC имеет увеличенную опорную длину и чаще применяется в ещё более нагруженных системах с повышенными требованиями к устойчивости. -
Какой срок службы у каретки RGW65CCZAP?
Ресурс зависит от нагрузки, режима работы, качества смазки, состояния направляющей и чистоты рабочей среды; при правильной эксплуатации каретка рассчитана на длительную промышленную службу без существенной потери характеристик. -
Нужно ли регулировать преднатяг ZA после монтажа?
Преднатяг ZA задаётся изготовителем и не регулируется пользователем; после установки важно обеспечить правильную геометрию узла, контролировать смазку и следить за состоянием крепёжных элементов.
Рекомендация по эксплуатации:
Для кареток крупного типоразмера особенно важно регулярно контролировать состояние направляющих, крепежа и смазки, поскольку от этого напрямую зависят ресурс, жёсткость и точность линейного перемещения.
Техническая информация (.pdf)
Общая информация
Серия
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
65
Тип
W (фланцевый)
Вид
роликовый
Класс точности
P (прецизионный)
Производитель
TECHNIX

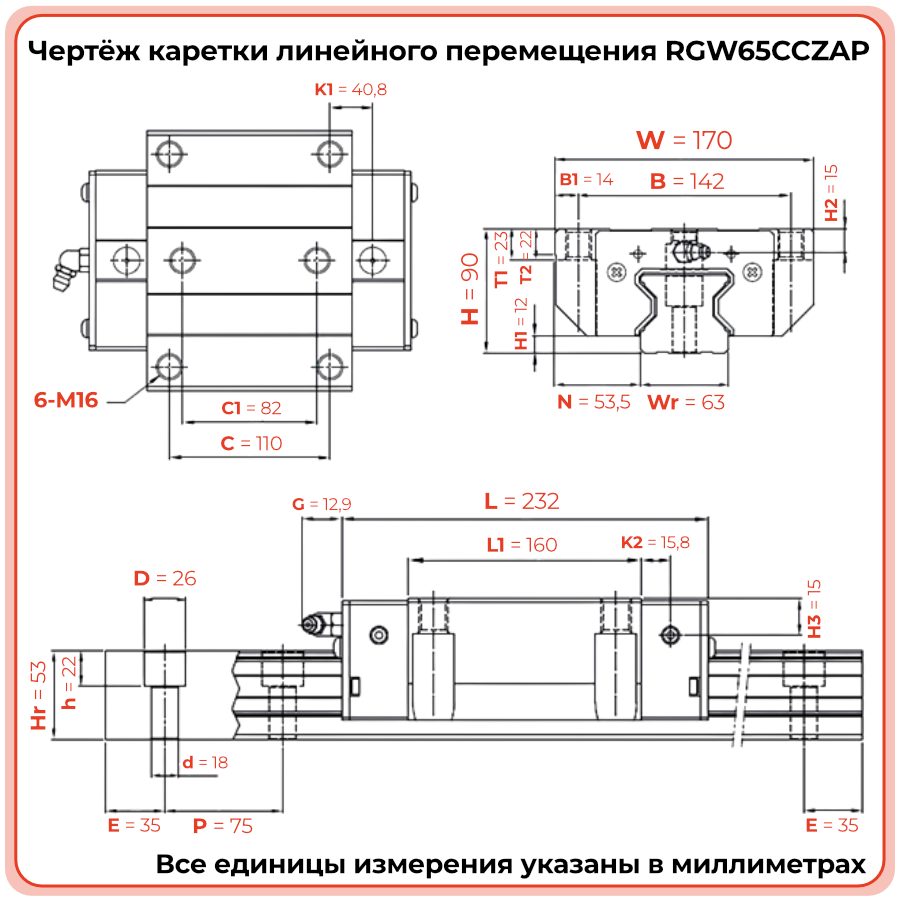

Габариты
Длина L, мм
232
Ширина W, мм
170
Высота H, мм
90
Технические параметры
Натяг
ZA (средний)
Межцентровое расстояние крепления C, мм
110
Возможная нагрузка
C (высокая)
Глубина отверстия крепежного винта T2, мм
22
Тип крепления
C (универсальный)
Зазор от низа каретки до низа рельс (в сборе) H1, мм
12
Длина монтажной площадки L1, мм
160
Выступ масленки за пределы G, мм
12,9
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм
53,5
Размер резьбы на монтажной площади M
M16
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм
15
Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм
15
