Артикул:
RGW65HCZAPTECHNIX
Характеристики
Серия
—
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
65
Длина L, мм
—
295
Все характеристики
Аналоги
Аналог HIWIN:
RGW65HCZAP
Аналог ROUST WORLD:
TOM65LB
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

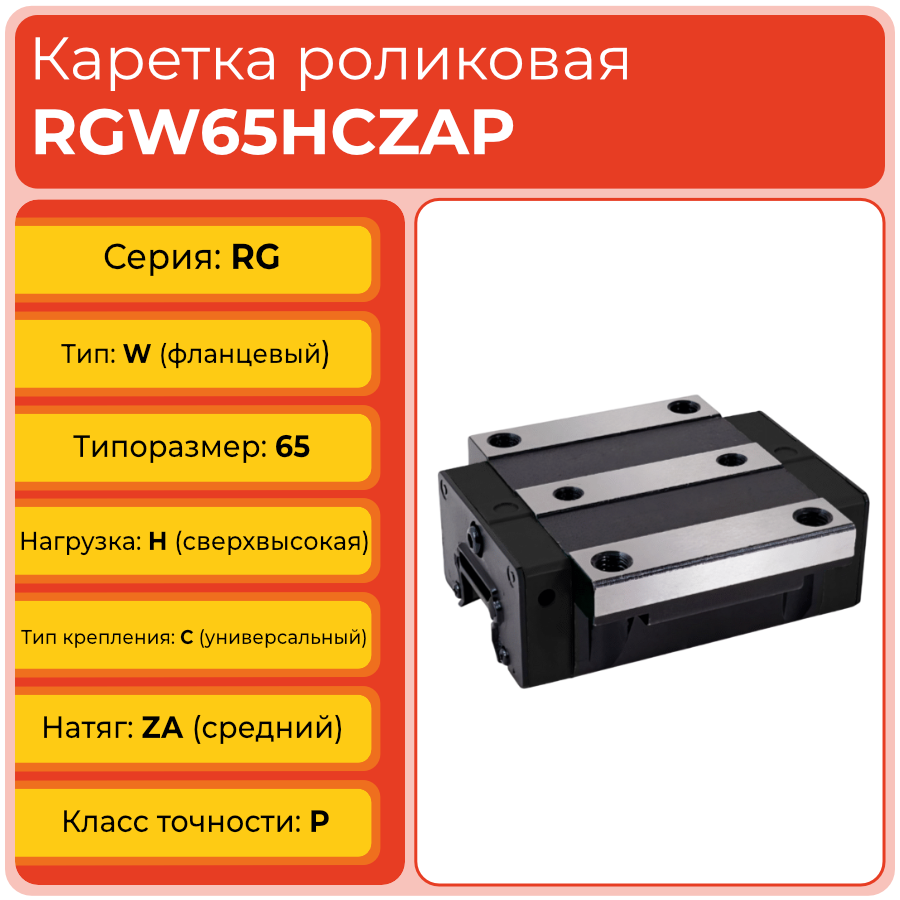

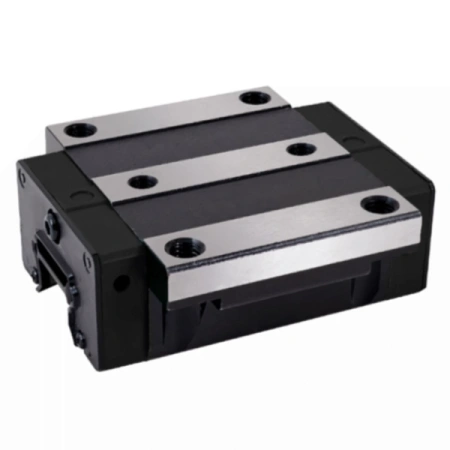

RGW65HCZAP TECHNIX — мощная роликовая фланцевая каретка для профильных направляющих шириной 65 мм, предназначенная для работы под сверхтяжёлыми нагрузками. Модуль относится к серии RG и используется в крупногабаритных линейных системах, где одновременно требуются высокая жёсткость, устойчивость к моментным нагрузкам и прецизионная точность хода.
Благодаря увеличенному типоразмеру и исполнению для сверхвысокой нагрузки RGW65HCZAP рекомендована для тяжёлого машиностроения, портальных комплексов, крупноформатных станков с ЧПУ и других установок, где на линейную каретку приходится значительная масса конструкций.
Расшифровка артикула
Обозначение RGW65HCZAP отражает ключевые характеристики каретки: серию, тип базы, ширину рельса, нагрузочную категорию, способ крепления, преднатяг и класс точности. Это позволяет быстро идентифицировать каретку в составе системы линейного перемещения и подобрать совместимые элементы.
- RG — роликовая серия линейных направляющих повышенной жёсткости.
- W — широкая база, фланцевое исполнение каретки.
- 65 — ширина профильной направляющей 65 мм.
- H — исполнение для сверхтяжёлой нагрузки.
- C — универсальное крепление, позволяющее использовать различные схемы фиксации.
- ZA — средний преднатяг для увеличения жёсткости и уменьшения люфта.
- P — прецизионный класс точности для высокоточных промышленных узлов.
В совокупности обозначение RGW65HCZAP TECHNIX описывает роликовую фланцевую каретку крупного типоразмера 65 мм, рассчитанную на особо тяжёлые нагрузки, с универсальным креплением, средним преднатягом и прецизионной точностью для ответственных систем линейного перемещения.
Примечание:
При выборе каретки данного типоразмера важно учитывать не только ширину направляющей, но и требования к нагрузке, точности и компоновке, чтобы обеспечить надёжную работу тяжёлого линейного модуля.
Конструкция и устройство
Каретка RGW65HCZAP TECHNIX представляет собой массивный фланцевый блок с роликовыми телами качения, предназначенный для установки на профильные направляющие шириной 65 мм. Конструкция ориентирована на работу в тяжёлых промышленных условиях, где линейная опора должна выдерживать большие нагрузки и сохранять точность хода.
- Усиленный корпус с обработанными дорожками качения, рассчитанный на восприятие высоких нагрузок.
- Роликовая система рециркуляции, обеспечивающая линейный контакт и повышенную жёсткость узла.
- Широкая фланцевая база для надёжной фиксации на опорной плоскости крупногабаритного модуля.
- Универсальное крепление (тип C) позволяет адаптировать каретку к различным компоновкам оборудования.
- Система уплотнений и защитных элементов снижает влияние стружки, пыли и технологических загрязнений.
- Предусмотрены точки подачи смазки, обеспечивающие стабильную работу каретки в течение длительного срока эксплуатации.
Конструктивный акцент:
Роликовая схема особенно эффективна в крупногабаритных системах, где линейный узел должен выдерживать высокие радиальные, осевые и моментные нагрузки без потери плавности и точности перемещения.
Размерный ряд серии RGW 65
Для ширины направляющей 65 мм серия RGW 65 включает каретки с широкой базой, различающиеся по длине корпуса и исполнению по нагрузке. Ниже приведены основные геометрические параметры фланцевых кареток, что упрощает сопоставление конструктивных размеров при проектировании и модернизации.
Пояснение:
Увеличенная длина исполнения HC по сравнению с CC обеспечивает дополнительную опорную площадь, что особенно важно при применении каретки в тяжёлых линейных модулях с высокими статическими и динамическими нагрузками.
Технические параметры и условия эксплуатации
RGW65HCZAP TECHNIX относится к роликовым фланцевым кареткам для особо тяжёлых режимов работы, обеспечивая высокую жёсткость и надёжность линейного узла при перемещении по направляющей 65 мм. Средний преднатяг и прецизионный класс точности делают модель пригодной для крупногабаритных промышленных систем с повышенными требованиями к позиционированию.
- Длина — 295 мм.
- Высота — 90 мм.
- Ширина — 170 мм.
- Межцентровое расстояние крепления — 110 мм.
- Роликовая схема работы дорожек качения даёт высокую грузоподъёмность и жёсткость.
- Преднатяг ZA уменьшает люфт и повышает устойчивость к вибрации при тяжёлых режимах.
- Класс точности P подходит для прецизионных промышленных комплексов и координатных систем крупного формата.
Эксплуатационные условия:
Для реализации ресурса каретки важно соблюдать регламент монтажа, поддерживать чистоту рабочей зоны, применять рекомендованные смазочные материалы и не превышать допустимые нагрузки, указанные для конкретной системы линейного перемещения.
Применяемость
Каретка RGW65HCZAP TECHNIX предназначена для использования в тяжёлых системах линейного перемещения, где на опорный блок приходится значительная часть массы конструкции и рабочих узлов. Модель востребована в оборудовании, где требуются длинные ходы, высокая повторяемость перемещений и устойчивость к комбинированным нагрузкам.
- Тяжёлое машиностроение и крупноформатные станки с ЧПУ.
- Портальные комплексы, координатные и позиционирующие системы большой длины.
- Автоматизированные линии и технологические комплексы с тяжёлыми подвижными узлами.
- Прессовое и обрабатывающее оборудование, где важна стабильность геометрии перемещения.
- Проекты модернизации тяжёлых линейных систем, основанных на направляющих типоразмера 65 мм.
Практическое применение:
Модель особенно актуальна в случаях, когда требуется повысить жёсткость и надёжность существующей линейной системы при сохранении или улучшении точности позиционирования крупногабаритных подвижных элементов.
Аналоги
Для упрощения выбора при модернизации или замене элементов линейной системы каретка RGW65HCZAP TECHNIX имеет аналоги у других производителей, сопоставимые по типоразмеру и назначению. Это даёт возможность оптимизировать состав узла без полной переработки геометрии и компоновки.
При переходе на аналоги рекомендуется сверять присоединительные размеры, преднатяг и требования по точности, чтобы сохранить характеристики исходной системы и избежать дополнительных корректировок конструкции.
FAQ
- Как правильно установить каретку RGW65HCZAP на направляющую 65 мм?
Направляющую очищают от загрязнений, каретку аккуратно надевают на рельс, выравнивают по опорной поверхности и фиксируют крепежом, соблюдая рекомендуемый момент и последовательность затяжки, чтобы избежать перекоса. - Можно ли заменить другую каретку на RGW65HCZAP без изменения конструкции узла?
Замена возможна при совпадении типоразмера рельса, посадочных размеров и схемы крепления; перед установкой следует проверить геометрию и убедиться, что новая каретка соответствует по нагрузке и точности. - Чем исполнение RGW65HCZAP отличается от более компактных моделей серии RGW?
Больший типоразмер и длина корпуса позволяют воспринимать более высокие нагрузки и применять каретку в тяжёлых системах, где меньшие модели уже не обеспечивают требуемой жёсткости. - Каков ожидаемый срок службы каретки RGW65HCZAP в тяжёлых условиях эксплуатации?
Ресурс зависит от режима работы, величины нагрузки, качества обслуживания и чистоты рабочей зоны; при правильной эксплуатации каретка рассчитана на длительную работу без заметного снижения точности и жёсткости. - Требуется ли регулировать преднатяг ZA при установке каретки?
Преднатяг ZA задаётся производителем и не корректируется пользователем; при монтаже важно обеспечить ровную опорную поверхность, правильную затяжку крепежа и соблюдение регламента обслуживания, чтобы сохранить исходные характеристики узла.
Рекомендация по эксплуатации:
Для крупногабаритных систем с каретками типоразмера 65 мм особое значение имеет регулярный контроль состояния направляющих и крепежа, что позволяет поддерживать стабильную работу оборудования и минимизировать риск аварийных остановок.
Техническая информация (.pdf)
Общая информация
Серия
RG (роликовая)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
65
Тип
W (фланцевый)
Вид
роликовый
Класс точности
P (прецизионный)
Производитель
TECHNIX

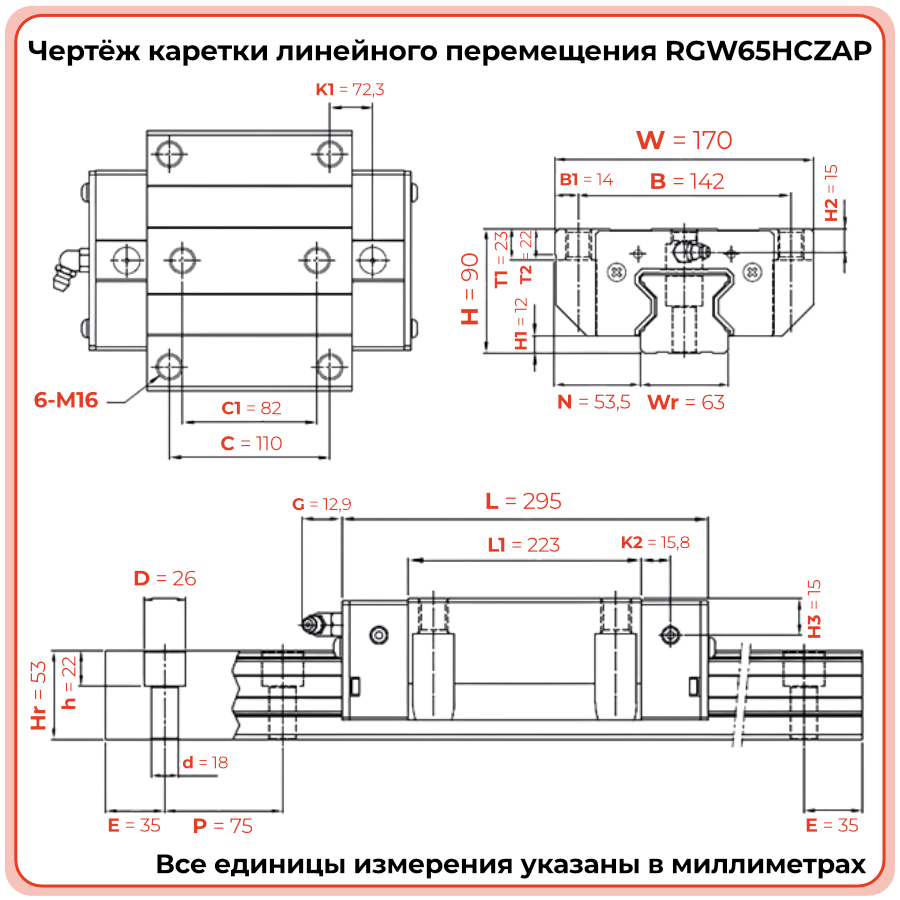

Габариты
Длина L, мм
295
Ширина W, мм
170
Высота H, мм
90
Технические параметры
Натяг
ZA (средний)
Межцентровое расстояние крепления C, мм
110
Возможная нагрузка
H (сверхвысокая)
Глубина отверстия крепежного винта T2, мм
22
Тип крепления
C (универсальный)
Зазор от низа каретки до низа рельс (в сборе) H1, мм
12
Длина монтажной площадки L1, мм
223
Выступ масленки за пределы G, мм
12,9
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм
53,5
Размер резьбы на монтажной площади M
M16
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм
15
Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм
15
