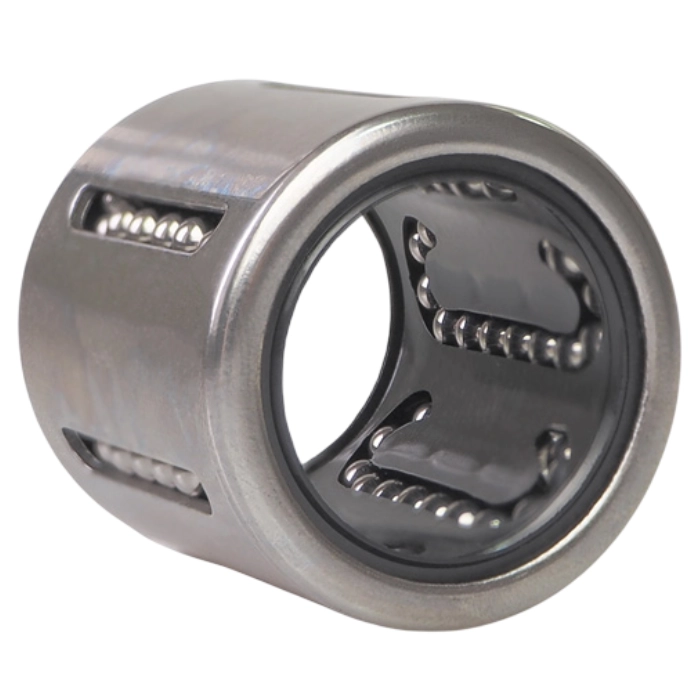

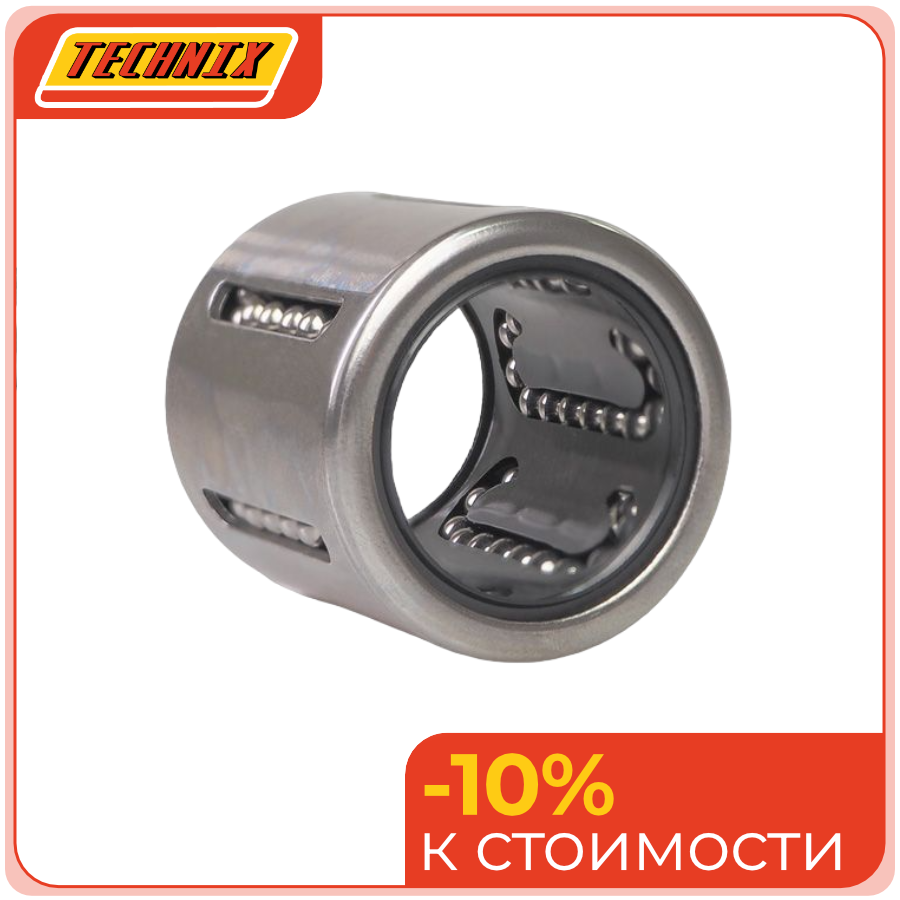

Линейный подшипник KH0824-PP — компактная шариковая втулка бесфланцевого закрытого исполнения для прецизионного вала диаметром 8 мм. Подходит для точных механизмов с ограниченным монтажным пространством.

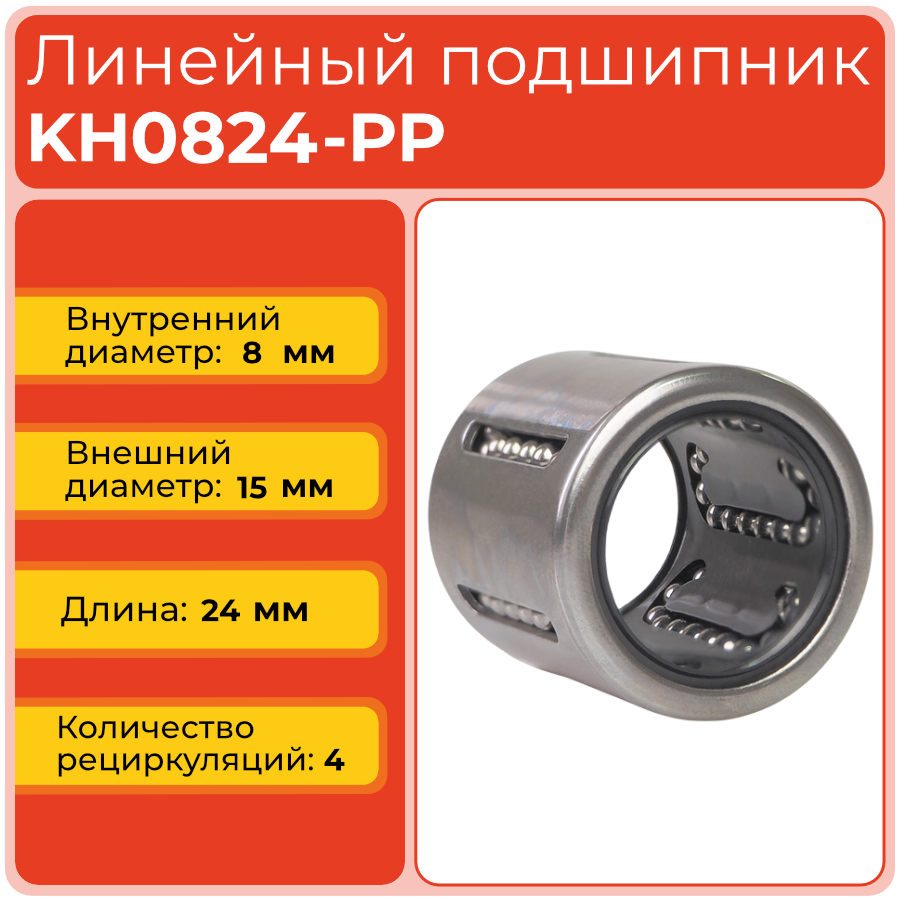

KH — серия компактных бесфланцевых линейных подшипников; 08 — внутренний диаметр (вал Ø8 мм); 24 — длина корпуса (24 мм); PP — два полимерных уплотнения (по одному с каждого торца).
Устройство и конструкция
- Наружная обойма — штампованная цилиндрическая чашка из закалённой стали (наружный Ø15 мм), обеспечивает жёсткую базу для запрессовки в корпус.
- Сепаратор — полимерный (усиленный пластик), формирует 4 замкнутых рециркуляционных канала для шариков.
- Тела качения — стальные закалённые шарики, 4 рядов, находящиеся в непрерывной рециркуляции в зоне нагрузки.
- Уплотнения PP — два торцевых полимерных сальника, предотвращающих попадание пыли и вымывание смазки.
- Смазка — консистентная, нанесена при сборке на заводе.
Таблица размеров серии KH-PP
| Артикул | d, мм | D, мм | L, мм | Рядов | C дин., Н | C0 стат., Н | Масса, г |
|---|---|---|---|---|---|---|---|
| KH0824-PP | 8 | 15 | 24 | 4 | 435 | 280 | 11,3 |
| KH1026-PP | 10 | 17 | 26 | 4 | 500 | 370 | 14,4 |
| KH1228-PP | 12 | 19 | 28 | 5 | 620 | 510 | 18,1 |
| KH1428-PP | 14 | 21 | 28 | 5 | 620 | 520 | 20,6 |
| KH1630-PP | 16 | 24 | 30 | 5 | 800 | 620 | 27,2 |
| KH2030-PP | 20 | 28 | 30 | 6 | 950 | 790 | 32,7 |
| KH2540-PP | 25 | 35 | 40 | 6 | 1990 | 1670 | 66 |
| KH3050-PP | 30 | 40 | 50 | 7 | 2800 | 2700 | 95 |
| KH4060-PP | 40 | 52 | 60 | 8 | 4400 | 4450 | 182 |
| KH5070-PP | 50 | 62 | 70 | 9 | 5500 | 6300 | 252 |
Таблица аналогов
| Производитель | Артикул аналога |
|---|---|
| INA (Schaeffler) | KH08-PP |
| ZEN | KH-0824 PP |
| KBS | KH0824-PP |
Применяемость на практике
Применяется в узлах с ограниченным монтажным пространством и небольшими нагрузками: каретки принтеров, механизмы подачи лёгких деталей, медицинские манипуляторы.
Сферы применения
Медицинское оборудование, станки с ЧПУ, промышленные роботы, системы автоматизации, 3D-принтеры, упаковочное и испытательное оборудование.
Ответы на частые вопросы
— Какой допуск вала рекомендован для KH0824-PP?
Рекомендуется использовать прецизионный вал диаметром 8 мм с допуском h6 или g6 из закалённой стали (твёрдость не менее 650 HV).
— Можно ли использовать KH0824-PP без корпуса?
Нет. Подшипник серии KH предназначен для запрессовки в корпус по наружному диаметру. Эксплуатация без корпуса не допускается.
