Артикул:
LM16UUOPTECHNIX
Характеристики
Серия
—
LM-UU-OP
Длина L, мм
—
37
Наружный диаметр D, мм
—
28
Все характеристики
Аналоги
Аналог CNIC:
LM 16 UU OP
196 руб.
/шт Есть в наличии: 20
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

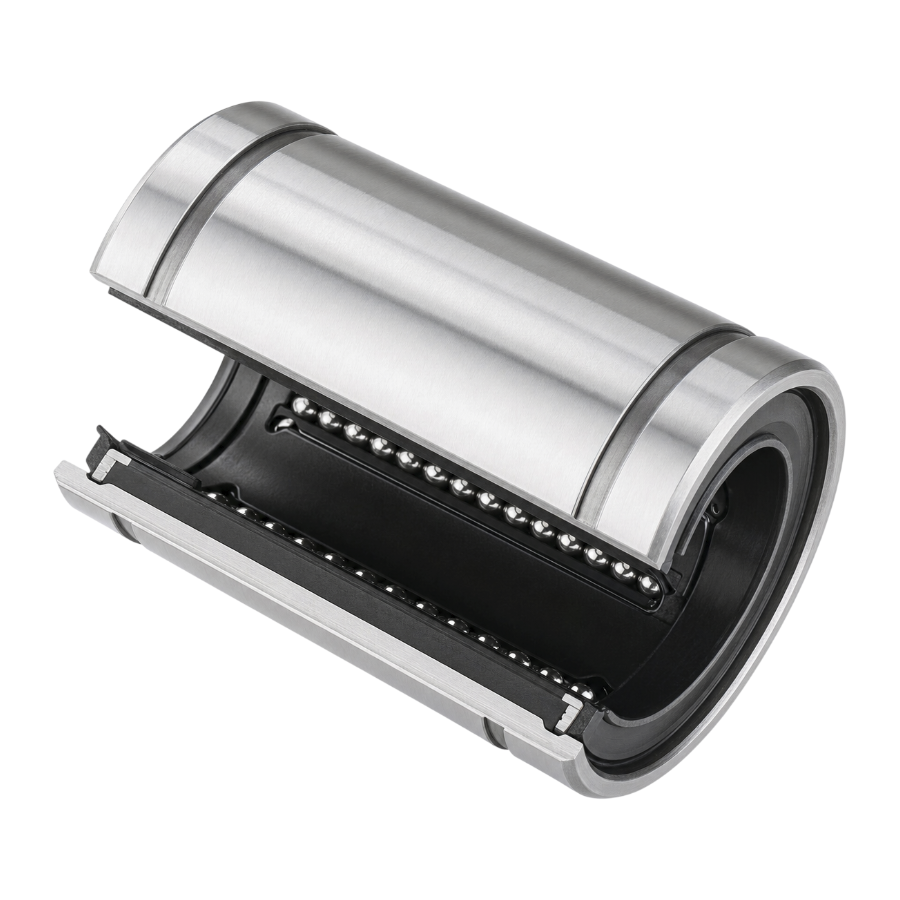

Линейный подшипник LM16UUOPTECHNIX — бесфланцевый узел открытого типа с четырьмя контурами рециркуляции шариков, рассчитанный на плавное и точное линейное перемещение по закалённым валам диаметром 16 мм. Открытая конструкция без внешнего корпуса позволяет интегрировать подшипник непосредственно в кастомные кронштейны, сборные каретки или посадочные гнёзда станков, обеспечивая минимальный радиальный люфт и высокую жёсткость узла. Динамическая грузоподъёмность 790 Н и статическая 1200 Н делают модель оптимальным выбором для приводов средней мощности, а двусторонние уплотнения UU надёжно защищают дорожки качения от технологической пыли, стружки и брызг СОЖ.
Подшипник LM16UUOPTECHNIX применяется в узлах линейного перемещения, где требуется баланс между компактностью, грузоподъёмностью и гибкостью монтажа. Открытый корпус с зазором h = 11 мм и углом раскрытия 80° обеспечивает удобный доступ для регулировки соосности, нанесения смазки и контроля состояния узла, сохраняя стабильность хода и низкий коэффициент трения в системах промышленной автоматизации.
Расшифровка артикула
Обозначение LM16UUOPTECHNIX соответствует международной системе маркировки линейных подшипников серии LM-UU-OP и однозначно определяет конструктивные особенности, посадочные размеры и тип исполнения узла.
- LM — линейный шарикоподшипниковый узел с циркуляцией шариков по замкнутым контурам.
- 16 — номинальный внутренний диаметр d = 16 мм, соответствующий стандартным шлифованным линейным валам.
- UU — наличие уплотнений (2RS) с обеих сторон для защиты зоны качения от пыли, стружки и брызг.
- OP — Open Type (открытый тип): бесфланцевое исполнение без внешнего алюминиевого или стального корпуса.
- TECHNIX — производственная линейка бренда TECHNIX для промышленной автоматизации и точного машиностроения.
Полное обозначение: LM16UUOPTECHNIX. При подборе рекомендуется учитывать допуск вала (стандартно g6), шероховатость рабочей поверхности и требования к жёсткости посадки подшипника в монтажную пластину.
Конструкция и устройство
Изделие выполнено в виде цельной стальной обоймы с четырьмя независимыми контурами рециркуляции шариков, обеспечивающими равномерное распределение нагрузки и повышенную плавность хода по всей длине перемещения. Открытая конструкция с углом раскрытия 80° и шириной направляющей канавки 1,6 мм рассчитана на установку в жёсткие кронштейны или сборные каретки, где наружная поверхность подшипника служит опорной базой. Двусторонние уплотнения UU препятствуют попаданию абразивных частиц в зону контакта шариков с дорожкой качения, продлевая ресурс узла при работе в запылённых условиях.
- Стальная обойма с закалёнными дорожками качения и четырьмя контурами рециркуляции.
- Открытое исполнение без фланца и внешнего корпуса для гибкого монтажа в кастомные узлы.
- Уплотнения UU с обеих сторон для защиты от пыли, стружки и технологических жидкостей.
- Внутренний диаметр d = 16 мм под стандартные линейные валы серии LM.
- Ширина канавки W = 1,6 мм и угол раскрытия 80° для оптимального контакта с направляющей и удобства фиксации.
Размерный ряд серии
Ниже приведена таблица основных типоразмеров линейных подшипников открытого типа серии LM-UU-OP, представленных в ассортименте TECHNIX. Текущий товар LM16UUOPTECHNIX выделен.
Технические параметры и условия эксплуатации
В составе линейного привода подшипник LM16UUOPTECHNIX обеспечивает устойчивое перемещение каретки по валу диаметром 16 мм при умеренных и повышенных динамических нагрузках. Четыре контура рециркуляции шариков равномерно распределяют усилие по длине дорожки качения, а зазор h = 11 мм по наружному диаметру позволяет надёжно фиксировать узел в посадочном гнезде без риска деформации обоймы. Открытая конструкция требует корректного монтажа в жёсткую раму или кронштейн для предотвращения перекосов и сохранения точности хода.

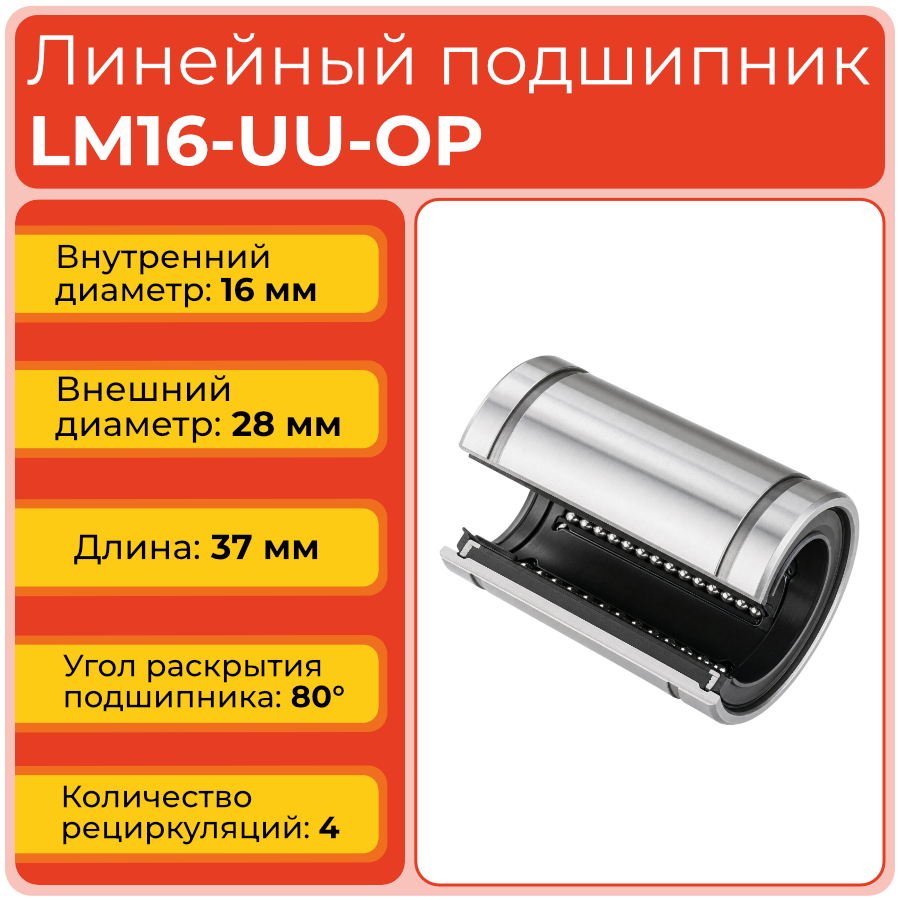

- Внутренний диаметр d: 16 мм.
- Наружный диаметр D: 28 мм.
- Длина L: 37 мм.
- Внешний диаметр площадки D1: 27 мм.
- Длина монтажной площадки L1: 26,5 мм.
- Зазор на корпусе h: 11 мм.
- Ширина канавки W: 1,6 мм.
- Угол раскрытия α: 80°.
- Контуров рециркуляции: 4.
- Динамическая нагрузка C: 790 Н.
- Статическая нагрузка C0: 1200 Н.
- Рекомендуемые условия эксплуатации: вал с допуском g6 и шероховатостью не хуже Ra 0,32 мкм, защита от ударных и эксцентрических нагрузок, регулярное нанесение литиевой или синтетической смазки для линейных направляющих, контроль соосности при затяжке фиксирующих элементов.
Применяемость
Линейный подшипник LM16UUOPTECHNIX открытого типа применяется в узлах, где требуется надёжное и компактное решение для линейного перемещения по валам диаметром 16 мм. Открытая конструкция без фланца позволяет интегрировать подшипник в кастомные каретки, сборные направляющие и усиленные рамы, сохраняя высокую точность хода и повышенную грузоподъёмность по сравнению с моделью 12 мм.
- Оси перемещения фрезерных, гравировальных и лазерных станков с ЧПУ средней мощности.
- 3D-принтеры промышленного класса, плоттеры и режущие системы с линейными направляющими на круглых валах.
- Робототехнические манипуляторы, координатные столы и портальные системы с повышенной нагрузкой.
- Лабораторное оборудование, дозирующие и упаковочные установки средней производительности.
- Системы автоматизации, где требуется баланс между массой каретки, жёсткостью и повторяемостью позиционирования.
Аналоги
По типоразмеру и назначению подшипник LM16UUOPTECHNIX соответствует распространённым линейным узлам серии LM16UU открытого типа и может рассматриваться как замена изделий других производителей при совпадении каталожных размеров, допусков посадки и характеристик уплотнений. Ниже приведён потенциальный аналог по обозначению LM16UU.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам, допускам посадки и грузоподъёмности конкретной модели перед заменой в узле.
Часто задаваемые вопросы
Подшипник устанавливается в посадочное отверстие кронштейна или сборной пластины с допуском H7. Фиксация осуществляется винтами через монтажную площадку D1 или стопорными кольцами в канавке наружного диаметра. Важно обеспечить равномерный прижим без перекосов, чтобы не деформировать стальную обойму и не вызвать заклинивание шариков.
Рекомендуется использовать литиевые консистентные смазки (NLGI 2) или специализированные составы для линейных направляющих. При работе в нормальных условиях достаточно проводить обслуживание раз в 3–6 месяцев или каждые 500 км пробега. В запылённых или влажных средах интервал сокращается вдвое, с обязательной очисткой уплотнений перед повторным нанесением.
Да, при условии, что вал отшлифован, имеет твёрдость не менее 58 HRC и допуск диаметра g6. Хромирование не является обязательным, но повышает износостойкость и коррозионную стойкость. Поверхность должна быть очищена от заусенцев, рисок и абразивных загрязнений перед монтажом.
Открытый тип (OP) не имеет алюминиевого корпуса и фланца, что снижает массу и позволяет монтировать подшипник в собственные кронштейны или сборные каретки. Закрытые версии поставляются в готовом алюминиевом корпусе с фланцем для быстрого крепления к раме. Выбор зависит от требований к весу, жёсткости конструкции и скорости монтажа.
Стандартное исполнение рассчитано на рабочий диапазон от -20°C до +80°C. Для эксплуатации при повышенных температурах или в контакте с химически активными веществами требуются подшипники с нержавеющим корпусом, термостойкими уплотнениями и специальной смазкой. В таких случаях рекомендуется уточнять модификацию у производителя.
Общая информация
Серия
LM-UU-OP
Корпус
нет
Фланец
нет
Производитель
TECHNIX
Габариты
Внутренний диаметр d, мм
16
Наружный диаметр D, мм
28
Длина L, мм
37
Технические параметры
Угол раскрытия подшипника α, °
80
Количество рециркуляций
4
Длина монтажной площадки L1, мм
26.5
Зазор на корпусе подшипника h, мм
11
Динамическая нагрузка C, Н
790
Статическая нагрузка C0, Н
1200
Внешний диаметр крепежной площадки D1, мм
27
Ширина канавки W, мм
1.6
