Артикул:
LM25UUOPTECHNIX
Характеристики
Серия
—
LM-UU-OP
Длина L, мм
—
59
Наружный диаметр D, мм
—
40
Все характеристики
Аналоги
Аналог CNIC:
LM 25 UU OP
363 руб.
/шт Есть в наличии: 10
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

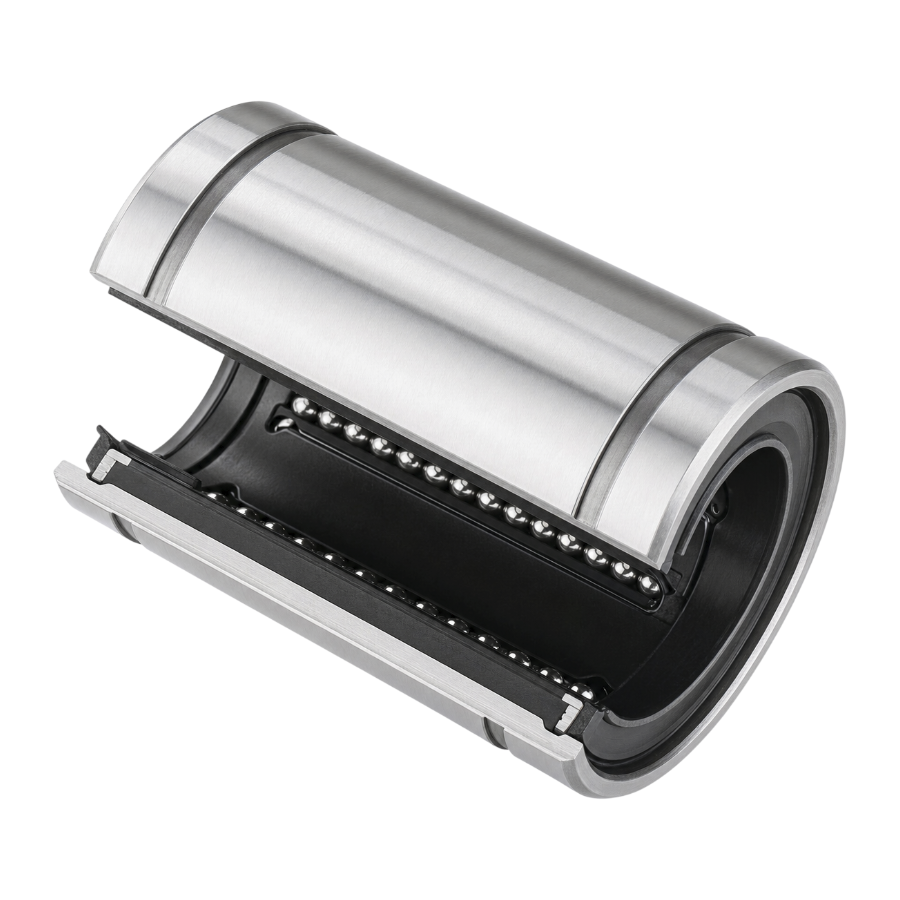

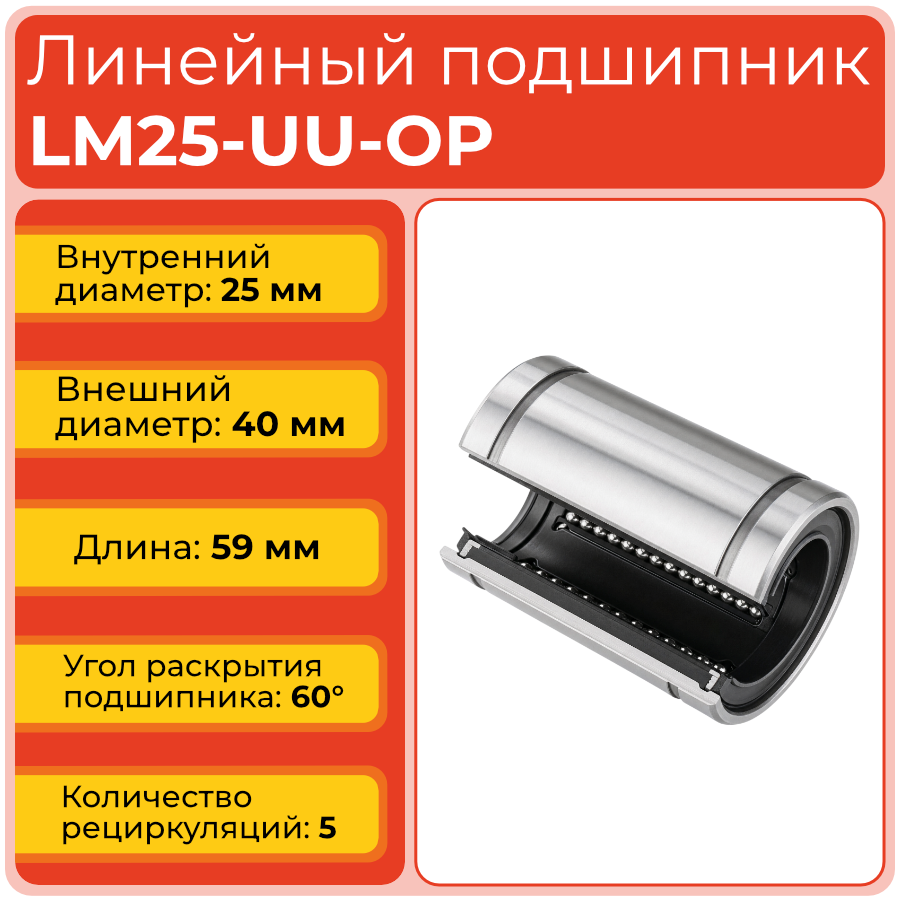

Линейный подшипник LM25UUOPTECHNIX — силовой узел открытого исполнения без наружного кожуха и фланцевого выступа, разработанный для обеспечения высокоточного линейного хода по направляющим валам диаметром 25 мм. Пятиконтурная система рециркуляции шариков гарантирует равномерное распределение векторных нагрузок и стабильное перемещение даже при увеличенных инерционных воздействиях. Динамическая грузоподъёмность 1000 Н и статическая 1600 Н делают данную модель оптимальным выбором для приводов средней и высокой мощности, а двусторонние уплотнения UU надёжно изолируют рабочую зону от мелкодисперсной пыли, металлической стружки и технологических жидкостей.
Модель LM25UUOPTECHNIX оптимизирована для задач, где требуется баланс между повышенной несущей способностью и возможностью кастомной интеграции. Угол контакта 60° и увеличенная ширина направляющей канавки формируют жёсткое сопряжение с валом, минимизируя боковые смещения и сохраняя повторяемость позиционирования при длительных рабочих циклах.
Расшифровка артикула
Индекс LM25UUOPTECHNIX сформирован согласно отраслевой номенклатуре и однозначно фиксирует геометрические параметры, тип защитных элементов и конструктивное исполнение подшипника.
- LM — линейный подшипниковый модуль с замкнутой траекторией качения шариков.
- 25 — номинальный посадочный диаметр d = 25 мм под стандартные шлифованные направляющие.
- UU — комплект контактных уплотнений с двух торцов, предотвращающих проникновение абразива.
- OP — Open Type (открытый корпус): исполнение без алюминиевой обоймы и крепежных фланцев.
- TECHNIX — производственная серия бренда TECHNIX для промышленного машиностроения и автоматизации.
Полное обозначение: LM25UUOPTECHNIX. При проектировании узла рекомендуется закладывать посадку вала по допуску g6 и обеспечивать параллельность монтажных плоскостей в пределах 0,015 мм для предотвращения неравномерного износа контуров.
Конструкция и устройство
Внутренняя архитектура подшипника базируется на прецизионной стальной обойме с пятью независимыми каналами возврата шариков, что обеспечивает непрерывную циркуляцию тел качения и отсутствие «ступенчатости» хода. Геометрия раскрытия 60° и ширина рабочей канавки 1,85 мм формируют плотный контакт с направляющей, повышая устойчивость к поперечным и моментным нагрузкам. Открытый профиль допускает прямую установку в фрезерованные посадочные окна кареток с последующей фиксацией через боковые упоры или винтовые стяжки. Контактные пылезащитные шайбы UU сохраняют чистоту смазочного слоя даже при эксплуатации в условиях умеренного запыления или наличия охлаждающих эмульсий.
- Закалённая стальная обойма с пятью изолированными контурами рециркуляции.
- Открытое исполнение без корпуса и фланца для гибкого встраивания в кастомные узлы.
- Двусторонние уплотнения UU для защиты от абразива, влаги и технологических брызг.
- Посадочный диаметр d = 25 мм, совместимый с валами стандарта LM.
- Угол раскрытия 60° и ширина канавки W = 1,85 мм для оптимизации жёсткости и равномерного распределения нагрузки.
Размерный ряд серии
Ниже приведена таблица основных типоразмеров линейных подшипников открытого типа серии LM-UU-OP, представленных в ассортименте TECHNIX. Текущий товар LM25UUOPTECHNIX выделен.
Технические параметры и условия эксплуатации
В тяжёлых линейных передачах подшипник LM25UUOPTECHNIX обеспечивает стабильное перемещение по валам диаметром 25 мм при повышенных рабочих нагрузках. Пять рециркуляционных контуров равномерно распределяют усилие по длине дорожки качения, а конструктивный зазор h = 12,5 мм позволяет выполнять точную центровку и жёсткую посадку в монтажное отверстие без риска деформации обоймы. Узкая геометрия раскрытия (60°) требует тщательной проверки параллельности направляющих перед вводом в эксплуатацию, чтобы исключить точечный износ и сохранить точность позиционирования.
- Внутренний диаметр d: 25 мм.
- Наружный диаметр D: 40 мм.
- Длина L: 59 мм.
- Внешний диаметр площадки D1: 38 мм.
- Длина монтажной площадки L1: 41 мм.
- Зазор на корпусе h: 12,5 мм.
- Ширина канавки W: 1,85 мм.
- Угол раскрытия α: 60°.
- Контуров рециркуляции: 5.
- Динамическая нагрузка C: 1000 Н.
- Статическая нагрузка C0: 1600 Н.
- Рекомендуемые условия эксплуатации: вал с допуском g6 и шероховатостью Ra ≤ 0,32 мкм, исключение перекосов при монтаже, регулярное обновление смазочного слоя (литий NLGI 2 или синтетика для линейных систем), визуальный контроль состояния уплотнений и затяжки фиксирующих элементов.
Применяемость
Модель LM25UUOPTECHNIX позиционируется как решение для узлов с увеличенными инерционными нагрузками, где требуется повышенная несущая способность при сохранении возможности индивидуальной интеграции в раму. Отсутствие готового алюминиевого корпуса снижает общую массу подвижной группы и позволяет проектировать направляющие модули под специфические габариты оборудования.
- Оси подачи фрезерных, токарных и лазерных станков с ЧПУ средней и высокой мощности.
- Промышленные 3D-принтеры крупногабаритного класса, фрезерно-гравировальные центры и автоматические режущие плоттеры.
- Манипуляторы, координатные измерительные машины (КИМ) и сборочные роботизированные ячейки.
- Линии упаковки, дозировки и конвейерные системы с линейным приводом на круглых валах.
- Испытательные стенды и прототипные установки, где важна настраиваемая жёсткость направляющего узла.
Аналоги
По геометрическим параметрам и функциональному назначению подшипник LM25UUOPTECHNIX соответствует стандартным линейным узлам серии LM25UU открытого исполнения и может применяться в качестве замены при полном совпадении каталожных размеров, допусков посадки и типа уплотнений. Ниже приведён потенциальный аналог по обозначению LM25UU.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам, допускам посадки и грузоподъёмности конкретной модели перед заменой в узле.
Часто задаваемые вопросы
Увеличенное количество каналов рециркуляции распределяет усилие по большей площади дорожки качения, что снижает пульсацию сопротивления при движении и повышает стабильность на высоких скоростях перемещения. При этом возрастает требование к точной параллельности монтажных плоскостей для предотвращения локальной перегрузки контуров.
Направляющая должна быть отшлифована, иметь поверхностную твёрдость ≥ 58 HRC и допуск g6. Шероховатость рабочей зоны не должна превышать Ra 0,32 мкм. Перед установкой поверхность тщательно очищается от консервационных составов, заусенцев и абразивных частиц, чтобы исключить абразивный износ шариков и дорожек.
Да, при условии правильной организации смазки и установки дополнительных стопорных элементов или противовесов. В вертикальных конфигурациях рекомендуется применять подшипники с более густой смазкой или системой принудительной подачи масла, чтобы предотвратить её стекание из контактной зоны и снизить риск сухого трения.
Специализированную пластичную смазку для линейных направляющих (NLGI 1–2) вводят через уплотнительные кромки или аккуратно приподнимая края UU-пыльников. После нанесения каретку совершают несколько полных ходов для равномерного распре состава внутри контуров. Избыток смазки удаляют чистой ветошью во избежание налипания пыли.
При соблюдении допусков вала, регулярном обслуживании и отсутствии ударных воздействий ресурс подшипника превышает 5000 км пробега. Фактический срок службы зависит от режима работы, температуры окружающей среды и качества направляющей, поэтому рекомендуется проводить плановый контроль люфтов и состояния уплотнений каждые 3–6 месяцев.
Общая информация
Серия
LM-UU-OP
Корпус
нет
Фланец
нет
Производитель
TECHNIX
Габариты
Внутренний диаметр d, мм
25
Наружный диаметр D, мм
40
Длина L, мм
59
Технические параметры
Угол раскрытия подшипника α, °
60
Количество рециркуляций
5
Длина монтажной площадки L1, мм
41
Зазор на корпусе подшипника h, мм
12.5
Динамическая нагрузка C, Н
1000
Статическая нагрузка C0, Н
1600
Внешний диаметр крепежной площадки D1, мм
38
Ширина канавки W, мм
1.85
