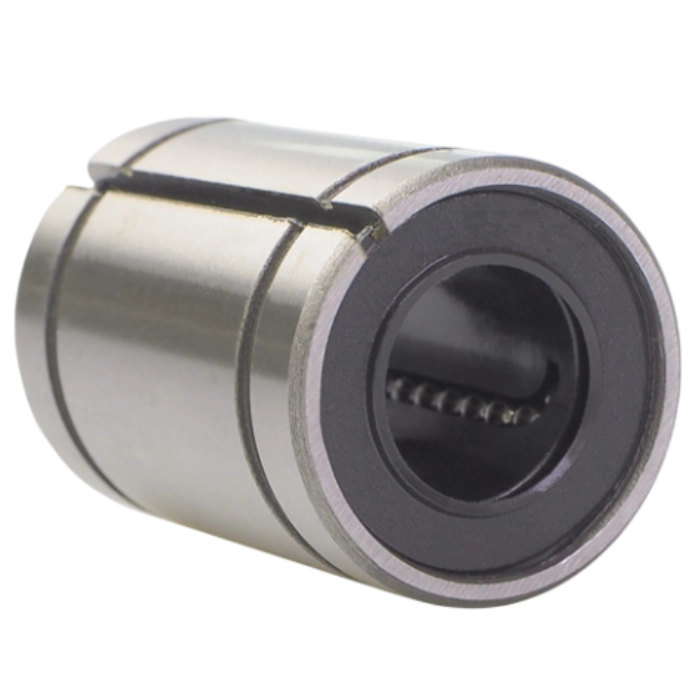

Линейный подшипник LME08-UU-AJ — компактный регулируемый узел европейского типоразмера для вала Ø8 мм. Закрытое исполнение с двойными уплотнениями защищает механизм от пыли и загрязнений. Функция регулировки AJ позволяет настроить зазор без демонтажа.
LME — метрическая серия, европейский стандарт
08 — диаметр вала: 8 мм
UU — двусторонние уплотнения (двойной резиновый щит с обеих сторон)
AJ — Adjustable (регулируемый зазор, продольный паз в обойме)
Исполнение: закрытого типа. Посадочный диаметр наружного кольца: Ø16 мм, длина: 25 мм.
Устройство и конструкция
- Наружная обойма: тонкостенный цилиндр из хромистой стали, термически обработанный для повышения твёрдости до 58–62 HRC.
- Тела качения: четыре ряда стальных шариков, расположенных в полиамидном сепараторе — минимальный вес при высокой точности хода.
- Двойные уплотнения (UU): двусторонние резиновые манжеты предотвращают попадание пыли и удерживают смазку.
- Регулировочный паз (AJ): продольная прорезь позволяет сжимать корпус в посадочном отверстии корпуса, устраняя радиальный зазор.
- Смазка: заводская закладка пластичной смазки; предусмотрены отверстия для технического обслуживания.
Технические характеристики и размеры серии LME-UU-AJ
| Модель | d, мм | D, мм | L, мм | Рядов шариков | C, Н | C₀, Н | Масса, г |
|---|---|---|---|---|---|---|---|
| LME08-UU-AJ | 8 | 16 | 25 | 4 | 265 | 402 | 19.5 |
| LME12-UU-AJ | 12 | 22 | 32 | 4 | 510 | 784 | 40 |
| LME16-UU-AJ | 16 | 26 | 36 | 5 | 578 | 892 | 56 |
| LME20-UU-AJ | 20 | 32 | 45 | 5 | 862 | 1370 | 90 |
| LME25-UU-AJ | 25 | 40 | 58 | 6 | 980 | 1570 | 212 |
| LME30-UU-AJ | 30 | 47 | 68 | 6 | 1570 | 2740 | 320 |
| LME40-UU-AJ | 40 | 62 | 80 | 6 | 2160 | 4020 | 694 |
| LME50-UU-AJ | 50 | 75 | 100 | 6 | 3820 | 7940 | 1110 |
Материал: хромистая сталь (SUJ2) · Рабочая температура: −20…+80 °C · Допуск вала: h6 · Допуск корпуса: H7
Аналоги от ведущих производителей
| Производитель | Артикул аналога | Примечание |
|---|---|---|
| THK (Япония) | LME8UU-AJ | Оригинальный разработчик серии LME-AJ |
| INA / Schaeffler (Германия) | KB8-PP | Полностью взаимозаменяем по габаритам |
| KBS (США / Европа) | KBS0816PP | Применяется в европейских системах автоматизации |
Применяемость на практике
Линейный подшипник LME08-UU-AJ обеспечивает точное направление вала диаметром 8 мм при минимальном трении. Регулировка зазора позволяет устранить люфт без замены узла, что особенно ценно в компактных приборных стойках и высокоточных подающих механизмах.
Сферы применения
Применяется в станках с ЧПУ, робототехнике, медицинском оборудовании и системах прецизионного позиционирования.
Ответы на частые вопросы
Чем отличается LME-UU-AJ от стандартного LME-UU?
Суффикс AJ (Adjustable) означает наличие продольного паза, позволяющего регулировать зазор между подшипником и валом. Стандартная версия LME-UU имеет фиксированный зазор и не допускает регулировки без замены узла.
Какой допуск вала использовать для LME08-UU-AJ?
Рекомендуемый допуск вала — h6 по DIN ISO 286. Для посадочного отверстия корпуса — H7 (стандартная посадка) или H6 (при повышенных требованиях к точности). Закалка поверхности вала до HRC 58–64 существенно увеличивает срок службы.
Как часто нужно смазывать подшипник?
При стандартных условиях эксплуатации (скорость до 1 м/с, нагрузка не более 50% от номинала, температура до +60 °C) интервал смазывания составляет 500–1000 часов. В тяжёлых условиях — каждые 200–300 часов работы или при появлении повышенного шума.
