О товаре

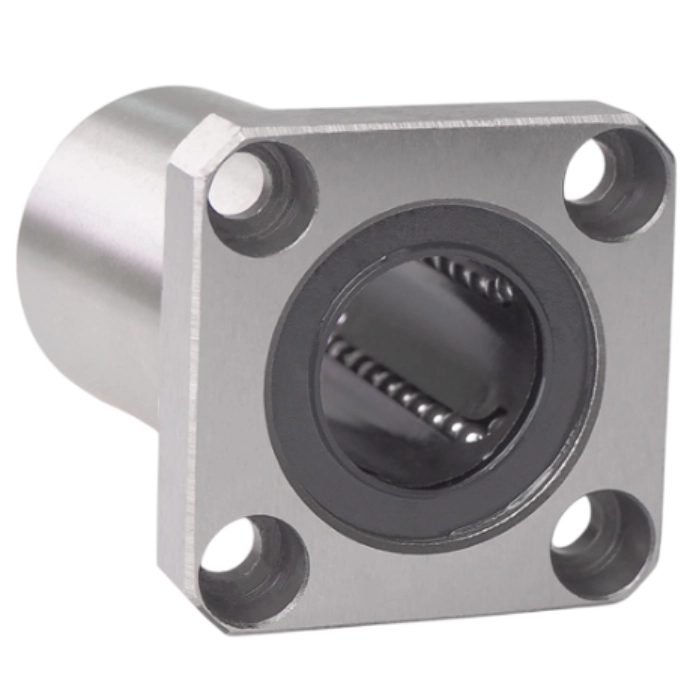

Линейный фланцевый подшипник LMEK08-UU с двусторонним резиновым уплотнением для вала ∅8 мм. Предназначен для компактных и высокоточных систем линейного перемещения в станках ЧПУ, 3D-принтерах, плоттерах и лабораторном оборудовании.
Расшифровка артикула
- LME - линейный подшипник европейской размерности
- K - квадратный фланец для крепления без корпуса
- 08 - внутренний диаметр посадки на вал: 8 мм
- UU - двусторонние резиновые уплотнения (закрытое исполнение)
Полное обозначение: LMEK08-UU. Альтернативное обозначение по классификации NBS/ISB: KBK08PP.
Конструкция и устройство
Подшипник состоит из закалённой стальной гильзы, полиамидного сепаратора с четырьмя рядами шариков, квадратного фланца с четырьмя крепёжными отверстиями (∅ расположения - 24 мм) и двусторонних резиновых уплотнений (тип UU). Материал основных деталей - высокоуглеродистая хромированная сталь с прецизионной обработкой дорожек качения.
Размерный ряд серии LMEK-UU
Ниже приведена таблица основных типоразмеров серии. Текущий товар LMEK08-UU выделен.
| Модель | d, мм | D, мм | L, мм | D1, мм | A (PCD), мм | H, мм | C, Н | C0, Н |
|---|---|---|---|---|---|---|---|---|
| LMEK08UU | 8 | 16 | 25 | 32 | 24 | 5 | 270 | 410 |
| LMEK12UU | 12 | 22 | 32 | 42 | 32 | 6 | 500 | 770 |
| LMEK16UU | 16 | 26 | 36 | 46 | 36 | 6 | 570 | 890 |
| LMEK20UU | 20 | 32 | 45 | 54 | 43 | 8 | 860 | 1370 |
| LMEK25UU | 25 | 40 | 58 | 62 | 51 | 8 | 980 | 1560 |
| LMEK30UU | 30 | 47 | 68 | 76 | 62 | 10 | 1560 | 2740 |
| LMEK40UU | 40 | 62 | 80 | 98 | 80 | 13 | 2150 | 4010 |
| LMEK50UU | 50 | 75 | 100 | 112 | 94 | 13 | 3820 | 7930 |
| LMEK60UU | 60 | 90 | 125 | 134 | 112 | 18 | 4700 | 9800 |
Технические параметры и условия эксплуатации

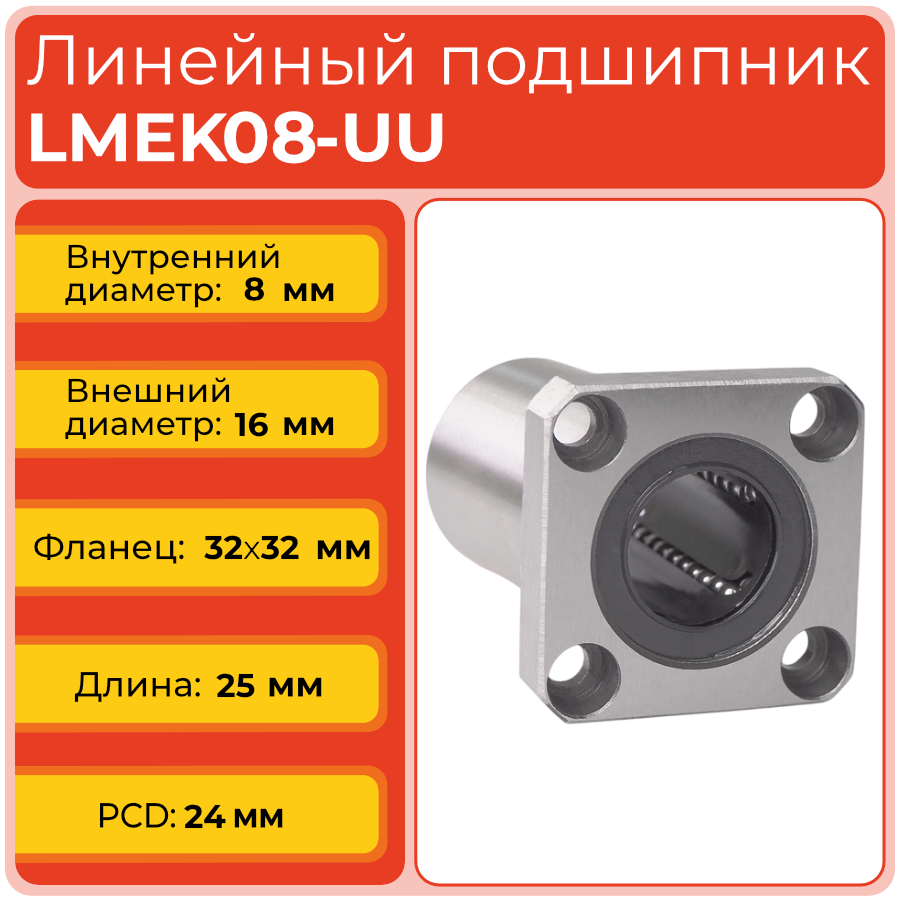

Подшипник LMEK08-UU работает по принципу рециркуляции шариков в четырёх замкнутых дорожках качения. Динамическая грузоподъёмность составляет 270 Н, статическая - 410 Н. Двустороннее резиновое уплотнение (UU) защищает рабочую зону от пыли и мелких загрязнений, что особенно важно для компактных узлов. Рабочий диапазон температур - от −20°C до +80°C. Внутренний диаметр составляет 8 мм, наружный - 16 мм, длина корпуса - 25 мм, внешний диаметр фланца - 32 мм, диаметр расположения крепёжных отверстий - 24 мм. Толщина крепёжной площадки - 5 мм, количество рециркуляций - 4.
- Внутренний диаметр (d): 8 мм
- Наружный диаметр (D): 16 мм
- Длина (L): 25 мм
- Внешний диаметр крепёжной площадки (D1): 32 мм
- Диаметр расположения крепёжных отверстий (A): 24 мм
- Толщина крепёжной площадки (H): 5 мм
- Количество рециркуляций (рядов шариков): 4
- Динамическая нагрузка (C): 270 Н
- Статическая нагрузка (C0): 410 Н
- Рабочая температура: от −20°C до +80°C
- Материал: высокоуглеродистая хромированная сталь
- Уплотнение: двустороннее резиновое (тип UU)
Применяемость
Подшипник LMEK08-UU применяется в компактных системах линейного перемещения с валом ∅8 мм: в осях 3D-принтеров и настольных станков ЧПУ, узлах позиционирования лабораторного и измерительного оборудования, лёгких порталах и манипуляторах. Квадратный фланец с четырьмя крепёжными отверстиями позволяет жёстко крепить подшипник к алюминиевым профилям, плитам и корпусным деталям без использования дополнительного корпуса. Закрытое исполнение с резиновыми уплотнениями обеспечивает стабильную работу в условиях мелкой пыли и умеренной запылённости производственных помещений.
- Компактные станки с ЧПУ и гравёры
- 3D-принтеры, плоттеры, настольные порталы
- Лабораторное и испытательное оборудование
- Лёгкие робототехнические комплексы и манипуляторы
- Системы точного позиционирования и подачи
Аналоги
Подшипник LMEK08-UU (TECHNIX) является полным аналогом следующих изделий по ISO с размерами 8×16×25 мм:
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS / ISB | KBK08PP | Полный аналог по размерам и конструкции |
| EQUALINE | LMK08UU | Аналогичный фланцевый подшипник |
| SKF | LBAR8-2LS | Линейный подшипник с двусторонним уплотнением |
| Samick | LMK08UU | Фланцевый линейный подшипник |
| THK | KBF8GUU | Линейный подшипник с фланцем и уплотнениями |
Часто задаваемые вопросы
- Как правильно установить LMEK08-UU?
Перед монтажом убедитесь, что вал имеет диаметр 8 мм с допуском h6/g6 и шероховатость не хуже Ra 0,4. Подшипник следует надвигать на вал без перекоса, без использования ударного инструмента. Фланец крепится к несущей поверхности четырьмя болтами с равномерной затяжкой крест-накрест. Перед запуском рекомендуется заложить в зону уплотнений небольшое количество пластичной смазки. - Как понять, что подшипник требует замены?
Основные признаки износа: появление люфта, снижение плавности хода, шум и вибрация при перемещении каретки, следы выкрашивания на дорожках качения или шариках. При выявлении этих признаков рекомендуется заменить подшипник во избежание повреждения вала и направляющих. - Чем LMEK08-UU отличается от LMEK08-LUU?
Модификация LUU имеет увеличенную длину корпуса, за счёт чего возрастает число шариков в рабочей зоне и, как следствие, грузоподъёмность и жёсткость узла. Монтажные размеры фланца совпадают, поэтому переход на LMEK08-LUU обычно не требует изменения посадочных мест. - Совместим ли LMEK08-UU с KBK08PP и другими аналогами?
Да, подшипник LMEK08-UU полностью взаимозаменяем с KBK08PP и большинством фланцевых аналогов 8×16×25 мм при соблюдении требований по посадочным допускам. Все основные присоединительные размеры фланца и корпуса соответствуют международным стандартам. - Нужна ли дополнительная смазка в процессе эксплуатации?
Подшипник поставляется с заводской смазкой, однако при регулярной эксплуатации рекомендуется периодически обновлять смазочный слой. В нормальных условиях - каждые 500–800 часов работы, в запылённой или влажной среде - каждые 200–300 часов. Допускается использование литиевых смазок класса NLGI 2.
