О товаре

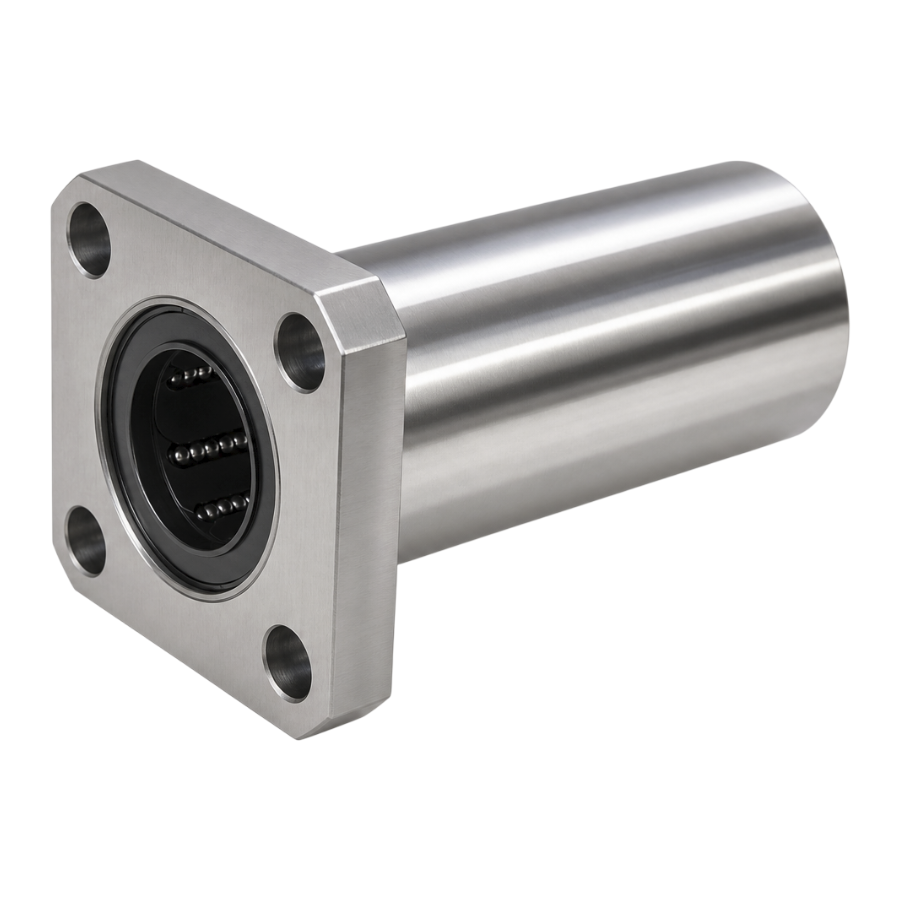

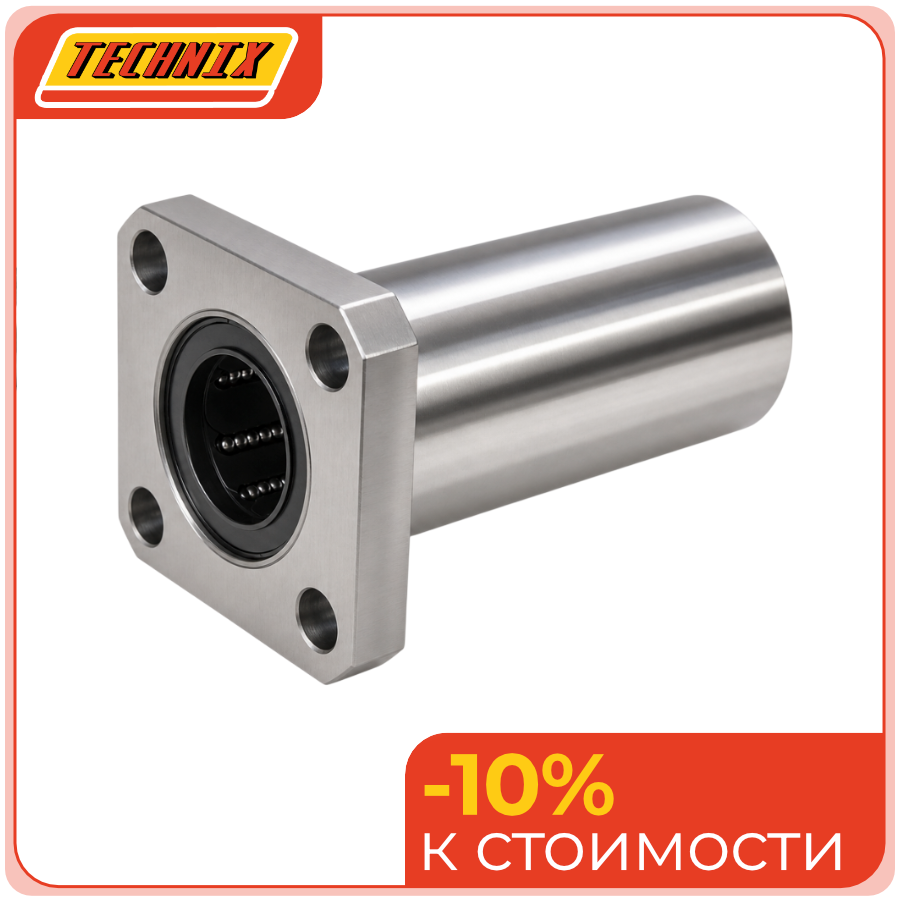

Линейный подшипник LMEK25-L-UU фланцевый закрытого типа — высоконагруженный узел для систем линейного перемещения с направляющими валами диаметром 25 мм. Шестиконтурная архитектура рециркуляции шариков в удлинённом корпусе формирует расширенную опорную поверхность, что существенно снижает контактные напряжения и повышает устойчивость к моментным нагрузкам. Герметичные торцевые уплотнения удерживают консистентную смазку внутри механизма, минимизируя потери на трение и защищая рабочие элементы от технологических загрязнений.
Подшипник LMEK25LUUTECHNIX рассчитан на динамическую нагрузку до 1600 Н и статическую до 3200 Н, что делает его предпочтительным решением для крупногабаритных автоматизированных комплексов, обрабатывающих центров и тяжёлых позиционирующих модулей, где критичны жёсткость конструкции, минимальные деформации под нагрузкой и длительный межсервисный интервал.
Расшифровка артикула
Обозначение LMEK25LUUTECHNIX стандартизирует ключевые геометрические и функциональные параметры компонента, что упрощает его интеграцию в проектную документацию. Корректная трактовка маркировки исключает ошибки при подборе совместимых направляющих и ускоряет комплектацию узлов линейной кинематики.
- LMEK — серия фланцевых линейных подшипников с увеличенной длиной корпуса для распределения усилий по большему числу шариков.
- 25 — внутренний диаметр посадочного отверстия под направляющий вал: 25 мм.
- L — модификация Long (удлинённое исполнение), обеспечивающая повышенную жёсткость и нагрузочную способность по сравнению со стандартной серией LM.
- UU — двухстороннее уплотнительное исполнение из износостойкого полимера, защищающее рабочую полость от пыли, влаги и механических примесей.
- TECHNIX — производственная линейка, прошедшая контроль геометрических и прочностных характеристик для промышленного применения.
Полное обозначение: LMEK25LUUTECHNIX. При проектировании узла учитывайте соосность опорных поверхностей, длину свободного хода и требования к динамической грузоподъёмности механизма.
Конструкция и устройство
Изделие представляет собой монолитный стальной блок с приварным фланцем и прецизионно расточенной внутренней канавкой. Система рециркуляции шариков включает шесть независимых контуров, что снижает пульсации нагрузки при высоких скоростях перемещения и обеспечивает плавный ход в обоих направлениях. Торцевые уплотнения посажены с контролируемым натягом, формируя замкнутую среду для удержания смазки и отвода мелких абразивных частиц от зоны качения.
- Цельный корпус с калиброванным посадочным отверстием Ø25 мм и фланцем для прямого крепления к подвижной платформе.
- Шестиконтурная архитектура рециркуляции, повышающая равномерность распределения нагрузок и устойчивость к боковым смещениям.
- Уплотнительные кольца размером 5,5×9×5,1 мм, устойчивые к истиранию и сохраняющие эластичность в стандартном температурном диапазоне.
- Фланец с диаметром расположения крепёжных отверстий 51 мм и толщиной площадки 8 мм для равномерного распределения монтажных напряжений.
- Исполнение без внешнего защитного кожуха, что упрощает интеграцию в компактные узлы и снижает общую массу подвижной каретки.
Размерный ряд серии LMEK-L-UU
Ниже приведена таблица основных типоразмеров линейных подшипников серии LMEK-L-UU, представленных в ассортименте TECHNIX. Текущий товар LMEK25LUUTECHNIX выделен.
Технические параметры и условия эксплуатации
Линейный подшипник LMEK25LUUTECHNIX спроектирован для стабильной работы в промышленных узлах с интенсивным цикличным нагружением. Шестиканальная система рециркуляции и точная геометрия внутренних дорожек обеспечивают минимальный люфт и высокую повторяемость позиционирования при соблюдении монтажных требований.

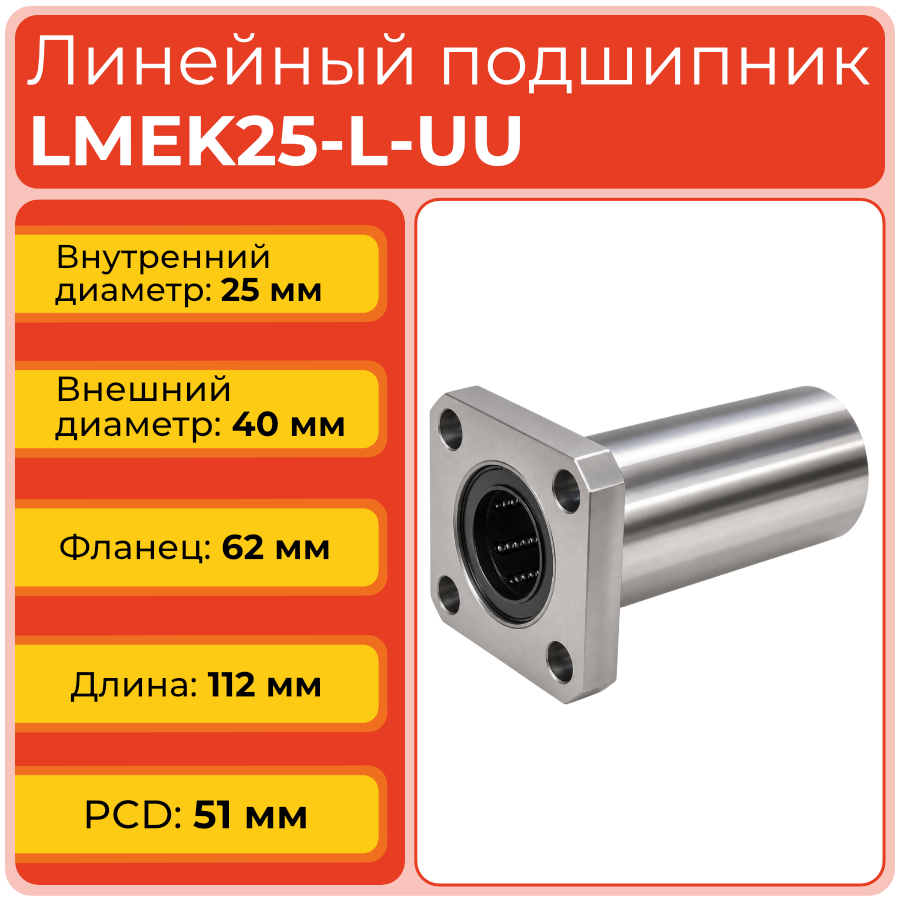

- Внутренний диаметр d: 25 мм.
- Наружный диаметр D: 40 мм.
- Длина корпуса L: 112 мм.
- Диаметр расположения крепёжных отверстий A (PCD): 51 мм.
- Внешний диаметр фланца D1: 62 мм.
- Толщина крепёжной площадки H: 8 мм.
- Размеры уплотнений d1×d2×h: 5,5×9×5,1 мм.
- Количество контуров рециркуляции: 6.
- Динамическая грузоподъёмность C: 1600 Н.
- Статическая грузоподъёмность C₀: 3200 Н.
- Тип крепления: фланцевый, 4 отверстия под метиз класса прочности 8.8.
- Рекомендуемые условия эксплуатации: применение направляющих валов с поверхностной твёрдостью 58–62 HRC, шероховатость поверхности вала Ra ≤ 0,4 мкм, контроль соосности опорных поверхностей (допуск ≤ 0,02 мм/м), исключение радиальных перегрузок при сборке, регулярная визуальная проверка уплотнений и своевременное обновление смазочного материала.
Применяемость
Подшипник LMEK25LUUTECHNIX оптимален для узлов, где требуется повышенная несущая способность и устойчивость к вибрациям при работе с валами большого диаметра. Интегрированный фланец сокращает количество переходных деталей, повышает общую жёсткость каретки и ускоряет сборку линейных модулей.
- Оси перемещения крупногабаритных обрабатывающих центров для тяжёлой фрезерной и токарной обработки.
- Автоматизированные линии складирования и перемещения грузов с повышенными полезными нагрузками.
- Подающие механизмы оборудования для работы с листовыми и рулонными материалами большой толщины.
- Испытательные стенды и координатно-измерительные машины с требованием к стабильности хода при длительных циклах.
- Роботизированные сварочные и сборочные комплексы с каретками на направляющих валах Ø25 мм.
Аналоги
По геометрическим и нагрузочным характеристикам подшипник LMEK25LUUTECHNIX соответствует стандартным изделиям серии LMEK25-L-UU и может использоваться в качестве альтернативы компонентам других производителей при совпадении посадочных размеров и типа уплотнений. Ниже представлены основные потенциальные аналоги.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам, допускаемым нагрузкам и типу уплотнений конкретной модели.
Часто задаваемые вопросы
- Как удлинённый корпус (112 мм) влияет на точность позиционирования?
Увеличенная длина опорной поверхности повышает угловую жёсткость подшипника, что снижает риск перекосов каретки при асимметричном приложении нагрузки. Это особенно важно в станках с большим вылетом консоли или в механизмах с высокими требованиями к повторяемости хода. - Допускается ли кратковременная работа без смазки?
Кратковременный ход без смазки возможен, однако ресурс узла при этом снижается на 70–80 %. Для сохранения заводских характеристик рекомендуется постоянно поддерживать тонкий смазочный слой на поверхности вала и регулярно проверять состояние уплотнений. - Как устранить радиальный люфт после монтажа?
Люфт чаще всего связан с нарушением допуска вала (требуется класс h6/h7), несоосностью посадочных отверстий или недостаточной затяжкой фланцевых винтов. Проверьте геометрию направляющей, соосность опорных поверхностей и повторно затяните крепёж с соблюдением момента. - В каком температурном диапазоне сохраняют эластичность стандартные уплотнения?
Базовые уплотнения UU рассчитаны на рабочий диапазон от -10°C до +80°C. При эксплуатации за пределами этих значений или в условиях постоянного нагрева свыше 80°C рекомендуется применять подшипники с термостойкими уплотнителями из фторкаучука или силикона.
