О товаре

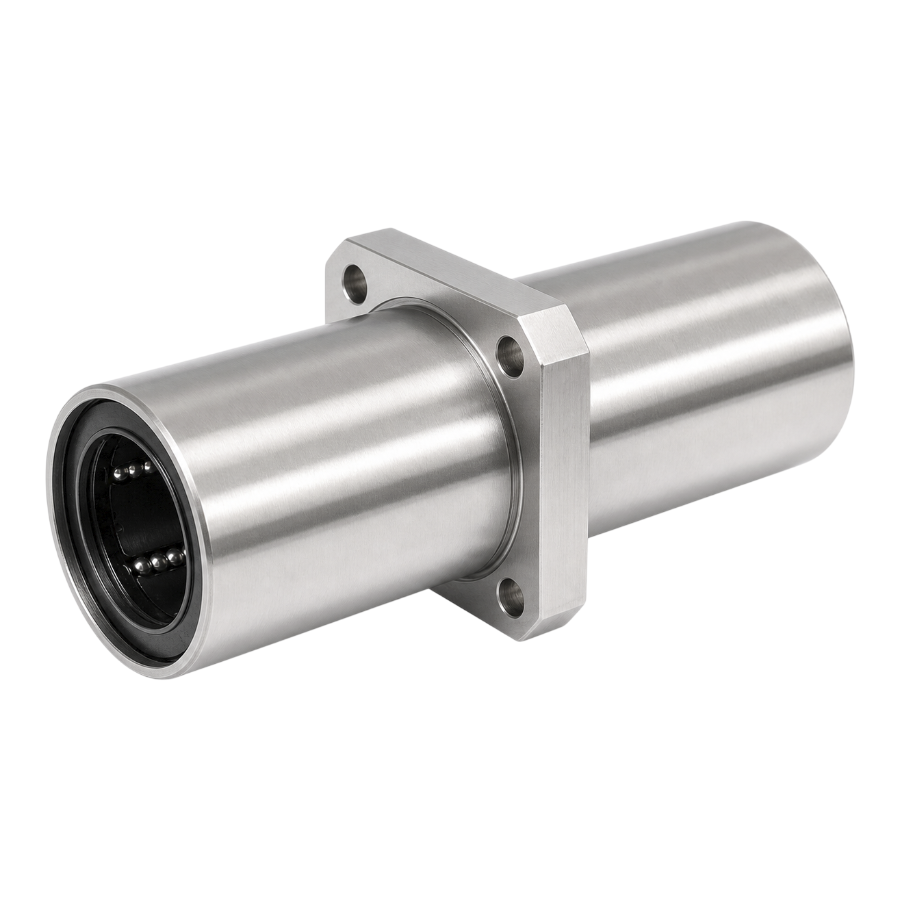

Линейный подшипник LMEKC12-UU TECHNIX — фланцевый подшипник качения открытого типа с внутренним диаметром 12 мм, предназначенный для обеспечения прямолинейного возвратно-поступательного движения по каленым направляющим валам. Узел содержит четыре независимых контура рециркуляции тел качения, что гарантирует плавный ход, равномерное распределение радиальных нагрузок и стабильный ресурс в условиях циклических перемещений. Двусторонние уплотнения серии UU и интегрированный крепежный фланец обеспечивают защиту рабочих зон от загрязнений и упрощают монтаж на подвижные каретки.
Модель LMEKC12-UU TECHNIX рассчитана на работу с направляющими валами номинальным диаметром 12 мм и применяется в составе прецизионных линейных узлов, где требуются низкий коэффициент трения, точное позиционирование и компактные габариты. Конструкция с вынесенной фланцевой площадкой позволяет жестко закрепить узел на станинах и порталах без использования дополнительных кронштейнов или адаптеров.
Расшифровка артикула
Обозначение LMEKC12UUTECHNIX сформировано по отраслевому стандарту маркировки линейных подшипников серии LMEKC и включает ключевые параметры исполнения. Корректное чтение артикула позволяет быстро проверить совместимость с направляющей, тип уплотнений и габаритные размеры посадочных мест.
- LMEKC — серия линейных подшипников с внешним контуром, соответствующим стандарту ISO 10285, оснащенная крепежным фланцем.
- 12 — номинальный внутренний диаметр под направляющий вал: 12 мм.
- UU — двустороннее контактное уплотнение (2 шт.), предотвращающее вытекание смазки и проникновение пыли/стружки.
- TECHNIX — исполнение производителя TECHNIX, соответствующее допускам и нагрузочным характеристикам промышленного класса.
Полное обозначение: LMEKC12UUTECHNIX. При подборе рекомендуется учитывать допуск направляющей (стандартно g6), наличие фланца и тип уплотнений для согласования с условиями эксплуатации узла.
Конструкция и устройство
Подшипник LMEKC12-UU выполнен в виде цельной стальной гильзы с интегрированным крепежным фланцем и четырьмя независимыми каналами рециркуляции шариков. Внутри корпуса расположен прецизионный сепаратор, удерживающий тела качения в заданной траектории, а двусторонние резиновые уплотнения предотвращают потерю консистентной смазки и контакт рабочих поверхностей с абразивами. Фланцевая площадка с отверстиями под винты позволяет жестко закрепить узел на подвижной части механизма без использования промежуточных пластин.
- Закаленная стальная обойма с прецизионной внутренней направляющей поверхностью.
- Четыре контура циркуляции шариков для равномерного восприятия радиальных нагрузок.
- Внутренний диаметр d = 12 мм под каленый направляющий вал соответствующего типоразмера.
- Двусторонние уплотнения типа UU из износостойкого эластомера.
- Крепежный фланец с вынесенными отверстиями для скрытого монтажа винтами и снижения выступающих габаритов.
Размерный ряд серии
Ниже приведена таблица основных типоразмеров линейных подшипников серии LMEKC-UU, представленных в ассортименте TECHNIX. Текущий товар LMEKC12-UUTECHNIX выделен.
Технические параметры и условия эксплуатации
В составе линейного узла подшипник LMEKC12-UU выполняет функцию опоры скольжения-качения, обеспечивая стабильное перемещение каретки по направляющему валу. Четыре контура рециркуляции распределяют нагрузку равномерно, а двусторонние уплотнения UU сохраняют работоспособность в условиях умеренного запыления. Габаритные размеры фланца и корпуса позволяют интегрировать подшипник в компактные приводы при сохранении жесткости и точности хода.
- Внутренний диаметр d: 12 мм.
- Наружный диаметр D: 22 мм.
- Длина корпуса L: 61 мм.
- Длина посадочной втулки f: 27,5 мм.
- Внешний диаметр крепежной площадки D1: 42 мм.
- Толщина крепежной площадки H: 6 мм.
- Диаметр расположения крепежных отверстий A: 32 мм.
- Количество рециркуляций: 4 контура.
- Размеры шариков (d1 x d2 x h): 4,5 x 7,5 x 4,1 мм.
- Динамическая нагрузка C: 830 Н.
- Статическая нагрузка C0: 1600 Н.
- Рекомендуемые условия эксплуатации: использование с валами допуска g6/h6, регулярное внесение пластичной смазки через уплотнения, защита от ударных перегрузок, контроль соосности направляющих при монтаже пары подшипников.
Применяемость
Подшипник LMEKC12-UU TECHNIX предназначен для линейных направляющих диаметром 12 мм и применяется в узлах перемещения средней и малой нагрузки, где важны компактность, плавность хода и точность позиционирования. Фланцевое исполнение упрощает интеграцию в готовые конструктивы станков и автоматизированных систем без дополнительных переходных плит.
- Оси X/Y/Z компактных фрезерных и гравировальных станков с ЧПУ.
- 3D-принтеры, плоттеры и автоматизированные режущие системы на каленых валах.
- Лабораторные дозаторы, измерительные каретки и тестовые стенды с линейным перемещением.
- Упаковочное и фасовочное оборудование с повторяющимися циклами хода.
- Легкие портальные манипуляторы и автоматизированные подающие механизмы.
Аналоги
По типоразмеру и схеме крепления подшипник LMEKC12-UUTECHNIX соответствует распространённым линейным подшипникам серии LMEKC с внутренним диаметром 12 мм и может рассматриваться как замена изделий других брендов при совпадении каталожных размеров и допусков направляющих. Ниже приведены типовые потенциальные аналоги по обозначению LMEKC12.
Точное соответствие необходимо проверять по каталожным чертежам, допуску внутреннего диаметра и расположению крепежных отверстий перед заменой в готовом узле.
Часто задаваемые вопросы
- Какой допуск направляющего вала требуется для LMEKC12-UU TECHNIX?
Для обеспечения заявленного ресурса и плавности хода рекомендуется использовать каленые валы с допуском g6 (стандартно 12 -0.006/-0.012 мм). Применение валов с более широкими допусками приведет к люфту, а с более узкими — к заклиниванию и ускоренному износу шариковых контуров. - Как правильно смазывать подшипник с уплотнениями UU?
Двусторонние уплотнения UU препятствуют быстрому высыханию заводской смазки, но требуют периодического обслуживания. Рекомендуется вносить пластичную литиевую или специализированную смазку для линейных направляющих через зазор между уплотнением и корпусом каждые 3–6 месяцев в зависимости от интенсивности цикла. - Можно ли использовать LMEKC12-UU в условиях повышенной запыленности?
Уплотнения типа UU обеспечивают базовую защиту от крупной пыли и стружки. Для работы в агрессивных средах или при наличии мелкодисперсных абразивов рекомендуется устанавливать дополнительные защитные чехлы или применять подшипники закрытого типа с усиленными манжетами. - Как определить износ линейного подшипника LMEKC12-UU?
Признаки выработки ресурса: появление заеданий при ручном перемещении, увеличение радиального люфта относительно вала, посторонние шумы (скрип, хруст) при работе, неравномерность хода или следы коррозии на контактных поверхностях шариков. - Совместим ли LMEKC12-UU TECHNIX с валами других диаметров (например, 10 или 16 мм)?
Нет. Внутренний диаметр подшипника строго соответствует 12 мм. Установка на вал 10 мм приведет к люфту и быстрому разрушению сепаратора, а на вал 16 мм — к невозможности монтажа или деформации обоймы.
