О товаре

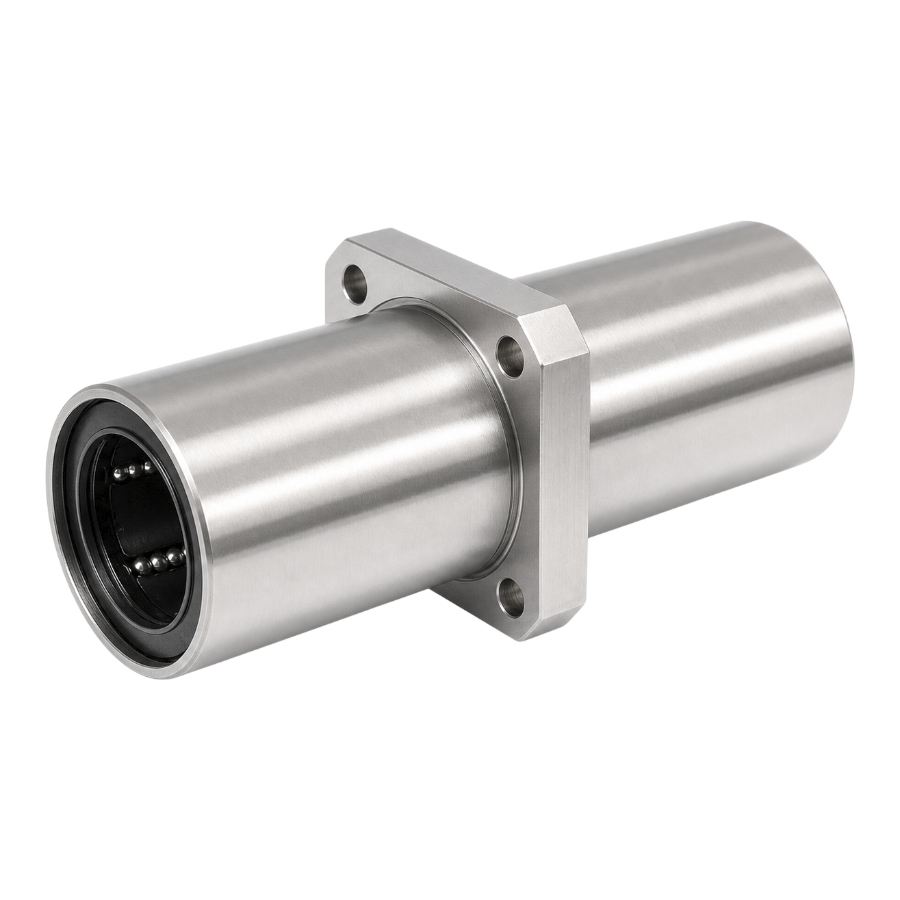

Линейный подшипник LMEKC16-UU TECHNIX — фланцевый подшипник линейного перемещения с внутренним диаметром 16 мм, предназначенный для организации точного прямолинейного хода по валам в автоматизированных системах. Пять независимых каналов рециркуляции шариков обеспечивают сбалансированное распределение радиальных усилий и повышенную устойчивость к циклическим нагрузкам. Двусторонние уплотнения типа UU и вынесенная крепежная площадка позволяют выполнять монтаж без дополнительных адаптеров, сохраняя компактность узла.
Модель LMEKC16-UU TECHNIX оптимизирована для применения с направляющими валами диаметром 16 мм в оборудовании, требующем сочетания плавности хода, жесткости конструкции и длительного ресурса. Увеличенное число рециркуляционных контуров по сравнению с базовыми типоразмерами серии повышает несущую способность при сохранении точности позиционирования.
Расшифровка артикула
Артикульное обозначение LMEKC16UUTECHNIX построено по унифицированной системе маркировки линейных подшипников фланцевого типа. Расшифровка символов позволяет оперативно оценить совместимость с направляющей, конфигурацию уплотнений и габаритные параметры посадочных мест.
- LMEKC — серия подшипников с внешним контуром по стандарту ISO 10285, оснащенная крепежным фланцем для прямого монтажа на каретку.
- 16 — номинальный внутренний диаметр под направляющий вал: 16 мм.
- UU — исполнение с двусторонними контактными уплотнениями, исключающими вытекание смазки и попадание загрязнений в рабочую зону.
- TECHNIX — производственная линейка бренда TECHNIX, соответствующая требованиям промышленной автоматизации по точности изготовления и эксплуатационной надежности.
Полное обозначение: LMEKC16UUTECHNIX. При комплектации узла рекомендуется учитывать допуск вала (стандартно g6), геометрию фланца и координаты крепежных отверстий согласно конструкторской документации.
Конструкция и устройство
Подшипник LMEKC16-UU выполнен в виде моноблочного стального корпуса с интегрированным фланцем и пятью изолированными каналами циркуляции тел качения. Прецизионный сепаратор фиксирует шарики в заданной траектории, обеспечивая минимальное трение и стабильность характеристик на протяжении всего срока службы. Эластомерные уплотнения с обеих сторон корпуса предотвращают потерю консистентной смазки и защищают контактные поверхности от абразивных частиц. Фланец с отверстиями под винты позволяет выполнить скрытый монтаж без выступающих элементов.
- Закаленная стальная обойма с шлифованной внутренней направляющей поверхностью повышенной твердости.
- Пять независимых контуров рециркуляции шариков для равномерного распределения радиальных нагрузок.
- Внутренний диаметр d = 16 мм под направляющий вал соответствующего типоразмера.
- Двусторонние уплотнения типа UU из маслостойкого эластомера с повышенной износостойкостью.
- Крепежный фланец с вынесенными отверстиями для монтажа заподлицо и минимизации внешних габаритов узла.
Размерный ряд серии
Ниже приведена таблица основных типоразмеров линейных подшипников серии LMEKC-UU, представленных в ассортименте TECHNIX. Текущий товар LMEKC16-UUTECHNIX выделен.
Технические параметры и условия эксплуатации
В составе линейного привода подшипник LMEKC16-UU выполняет функцию опоры качения, обеспечивая стабильное перемещение каретки по валу. Пять контуров рециркуляции повышают динамическую и статическую грузоподъемность, а уплотнения серии UU продлевают межсервисные интервалы за счет эффективного удержания смазки. Габаритные параметры фланца и корпуса позволяют интегрировать подшипник в конструкции с ограниченными пространственными ресурсами.

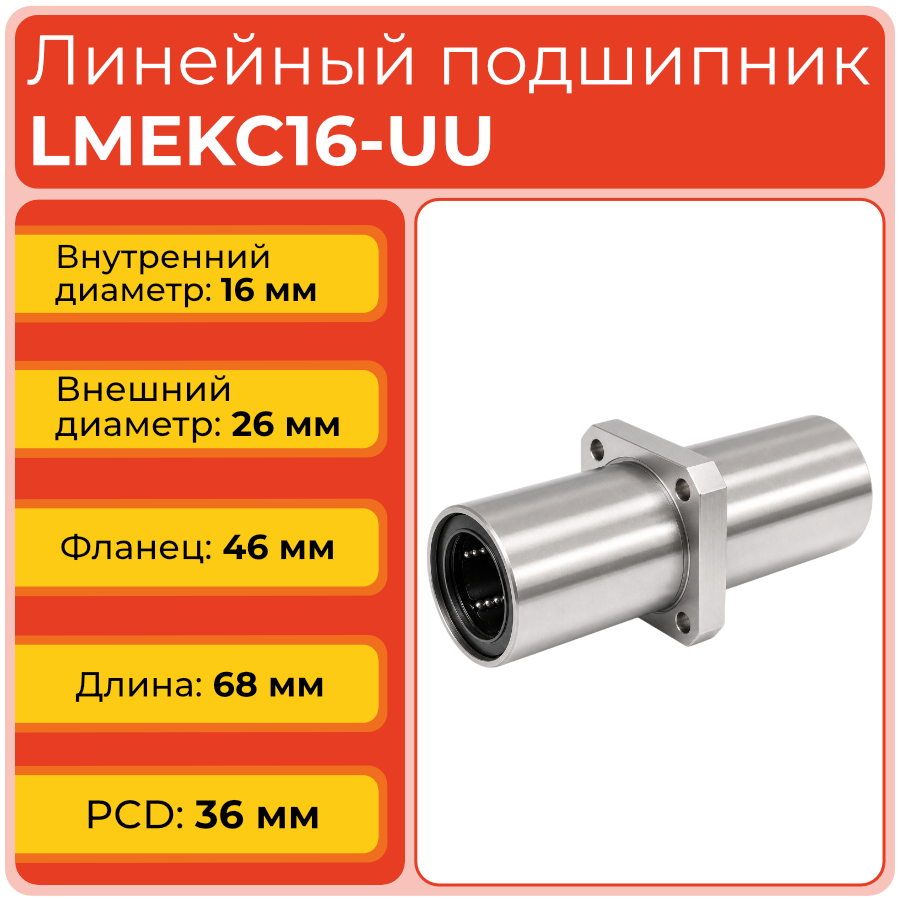

- Внутренний диаметр d: 16 мм.
- Наружный диаметр D: 26 мм.
- Длина корпуса L: 68 мм.
- Длина посадочной втулки f: 31 мм.
- Внешний диаметр крепежной площадки D1: 46 мм.
- Толщина крепежной площадки H: 6 мм.
- Диаметр расположения крепежных отверстий A: 36 мм.
- Количество рециркуляций: 5 контуров.
- Размеры шариков (d1 x d2 x h): 4,5 x 7,5 x 4,1 мм.
- Динамическая нагрузка C: 940 Н.
- Статическая нагрузка C0: 1820 Н.
- Рекомендуемые условия эксплуатации: применение с валами допуска g6/h6, регулярное внесение пластичной смазки через уплотнения, исключение перекосов при монтаже парных подшипников, защита узла от ударных нагрузок и абразивных сред.
Применяемость
Подшипник LMEKC16-UU TECHNIX востребован в узлах линейного перемещения средней нагрузки, где важны устойчивость к радиальным усилиям, точность хода и возможность прямого фланцевого монтажа. Модель оптимальна для оборудования, работающего в циклическом режиме с умеренными скоростями и требованиями к повторяемости позиционирования.
- Оси перемещения фрезерных, лазерных и плазменных станков с ЧПУ малой и средней мощности.
- Автоматизированные сборочные и упаковочные линии с линейными приводами на валах.
- Координатные измерительные устройства, дозирующие модули и тестовые стенды.
- Портальные манипуляторы, картезианские роботы и подающие механизмы промышленного назначения.
- Оборудование для полиграфии, текстильной и пищевой промышленности с возвратно-поступательными перемещениями.
Аналоги
По габаритным размерам и схеме крепления подшипник LMEKC16-UUTECHNIX соответствует распространённым линейным подшипникам серии LMEKC с внутренним диаметром 16 мм и может рассматриваться как альтернатива изделиям других производителей при совпадении каталожных параметров и допусков. Ниже приведены типовые потенциальные аналоги по обозначению LMEKC16.
Перед заменой необходимо сверить каталожные чертежи, допуск внутреннего диаметра и расположение крепежных отверстий для обеспечения полной совместимости с существующим узлом.
Часто задаваемые вопросы
- Какой допуск направляющего вала требуется для LMEKC16-UU TECHNIX?
Для обеспечения заявленных характеристик рекомендуется использовать валы с допуском g6 (номинально 16 -0.006/-0.014 мм). Отклонение от указанного допуска в сторону увеличения приведет к радиальному люфту, в сторону уменьшения — к заклиниванию и ускоренному износу шариковых контуров. - Как правильно обслуживать подшипник с уплотнениями UU?
Уплотнения серии UU эффективно удерживают заводскую смазку, однако при интенсивной эксплуатации требуется периодическое внесение пластичной смазки для линейных направляющих. Интервал обслуживания составляет 3–6 месяцев в зависимости от частоты циклов и условий среды. - Допускается ли установка LMEKC16-UU в вертикальной ориентации?
Да, подшипник может работать в любой пространственной ориентации. При вертикальном монтаже рекомендуется увеличить частоту смазывания и обеспечить защиту от попадания загрязнений сверху, например, с помощью телескопических кожухов. - Как диагностировать выработку ресурса подшипника?
Признаки предельного износа: появление заеданий или неравномерности хода, увеличение радиального люфта относительно вала, посторонние звуки (скрежет, стук) при перемещении, визуальные следы коррозии или деформации на контактных поверхностях. - Можно ли использовать LMEKC16-UU TECHNIX с валами диаметром 12 или 20 мм?
Нет. Внутренний диаметр подшипника строго соответствует 16 мм. Установка на вал меньшего диаметра приведет к люфту и разрушению сепаратора, на вал большего диаметра — к невозможности монтажа или деформации обоймы.
