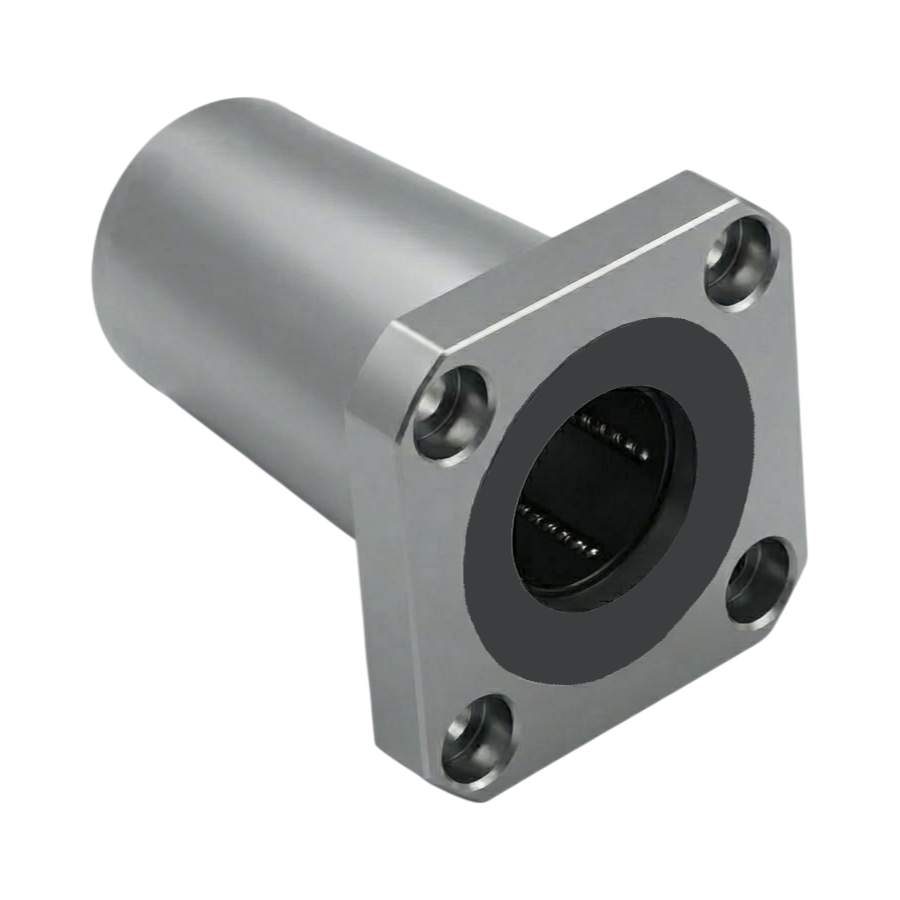

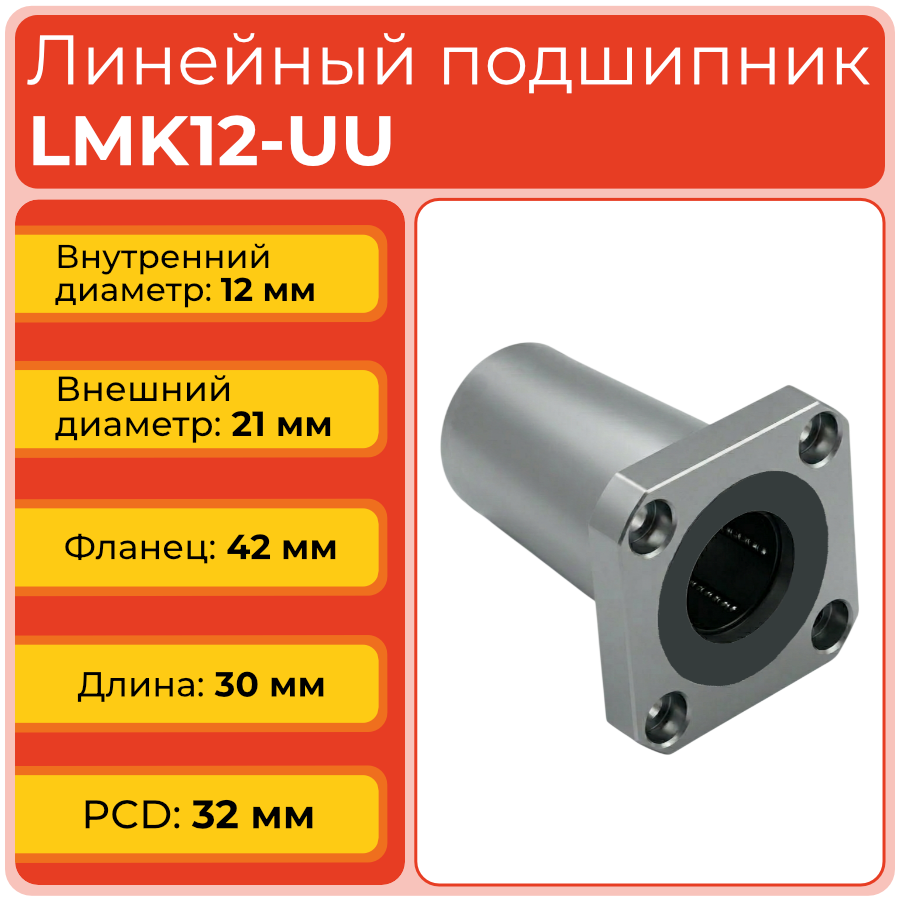

Линейный подшипник LMK12-UU — один из наиболее востребованных типоразмеров фланцевой серии для вала 12 мм. Четыре ряда шариков, уплотнения UU и квадратный фланец D1=42 мм обеспечивают динамическую нагрузку 520 Н в компактном корпусе D=21 мм.
LMK12-UU расшифровывается следующим образом:
- LM — линейный тип подшипника/втулки метрической серии
- K — квадратный фланец крепления (от англ. square flange)
- 12 — внутренний диаметр посадочного отверстия: 12 мм
- UU — двойное контактное уплотнение с обоих торцов (закрытый тип)
Устройство и конструкция
LMK12-UU — один из самых распространённых типоразмеров серии. Стальной корпус (D=21 мм, L=30 мм) вмещает 4 ряда шариков. Вал диаметром 12 мм широко применяется в настольных и полупрофессиональных станках — именно с этого типоразмера начинается активное применение серии в ЧПУ-оборудовании.
- Корпус: сталь SUJ2, термообработка + финишная шлифовка
- Шарики: закалённая хромистая сталь малого диаметра
- Сепаратор: армированный стекловолокном полиамид
- Уплотнения UU: двойные торцевые резиновые манжеты
- Квадратный фланец: D1=42 мм, 4 сквозных отверстия ∅4,5 мм, PCD=32 мм, H=6 мм
Таблица размеров серии LMK-UU
| Артикул | d, мм | D, мм | L, мм | D1, мм | A, мм | H, мм | d1×d2×h, мм | C, Н | C0, Н | Рядов шариков |
|---|---|---|---|---|---|---|---|---|---|---|
| LMK08-UU | 8 | 15 | 24 | 32 | 24 | 5 | 3,5×6×3,1 | 280 | 400 | 4 |
| LMK10-UU | 10 | 19 | 29 | 40 | 29 | 6 | 4,5×7,5×4,1 | 380 | 560 | 4 |
| LMK12-UU | 12 | 21 | 30 | 42 | 32 | 6 | 4,5×7,5×4,1 | 520 | 800 | 4 |
| LMK16-UU | 16 | 28 | 37 | 48 | 38 | 6 | 4,5×7,5×4,1 | 790 | 1200 | 5 |
| LMK20-UU | 20 | 32 | 42 | 54 | 43 | 8 | 5,5×9×5,1 | 900 | 1400 | 5 |
| LMK25-UU | 25 | 40 | 59 | 62 | 51 | 8 | 5,5×9×5,1 | 1000 | 1600 | 6 |
| LMK30-UU | 30 | 45 | 64 | 74 | 60 | 10 | 6,6×11×6,1 | 1600 | 2800 | 6 |
| LMK40-UU | 40 | 60 | 80 | 96 | 78 | 13 | 9×14×8,1 | 2200 | 4100 | 6 |
| LMK50-UU | 50 | 80 | 100 | 116 | 98 | 13 | 9×14×8,1 | 3900 | 8100 | 6 |
Таблица аналогов
| Производитель | Артикул |
|---|---|
| THK (Япония) | LMK12UU |
| INA / Schaeffler (Германия) | KBS12-PP |
| IKO (Япония) | LBB12UU |
Применяемость на практике
Востребован в настольных и полупрофессиональных ЧПУ-фрезерах, лазерных граверах, 3D-принтерах типа CoreXY и координатно-измерительных машинах. Вал 12 мм, нагрузка до 520 Н.
Сферы применения
- Фрезерные и токарные станки с ЧПУ
- Роботы-манипуляторы
- Медицинская техника
- Полиграфические и упаковочные машины
- FDM-принтеры
- Координатно-измерительные машины
Ответы на частые вопросы
- Совместим ли LMK12-UU с валами диаметром 12h6?
Да, подшипник рассчитан именно под вал с допуском h6. Использование валов с более грубыми допусками (h8, h9) ведёт к увеличению зазора и снижению точности хода. - Что будет, если установить LMK12-UU на вал твёрдостью ниже 60 HRC?
Поверхность вала будет интенсивно изнашиваться под шариками, что приведёт к появлению люфта. Минимально допустимая твёрдость направляющего вала — 60 HRC. - Есть ли удлинённая версия LMK12?
Да — LMK12L-UU (Long). Она имеет большую длину корпуса и повышенную грузоподъёмность, рекомендуется при консольной нагрузке или ударных воздействиях.
