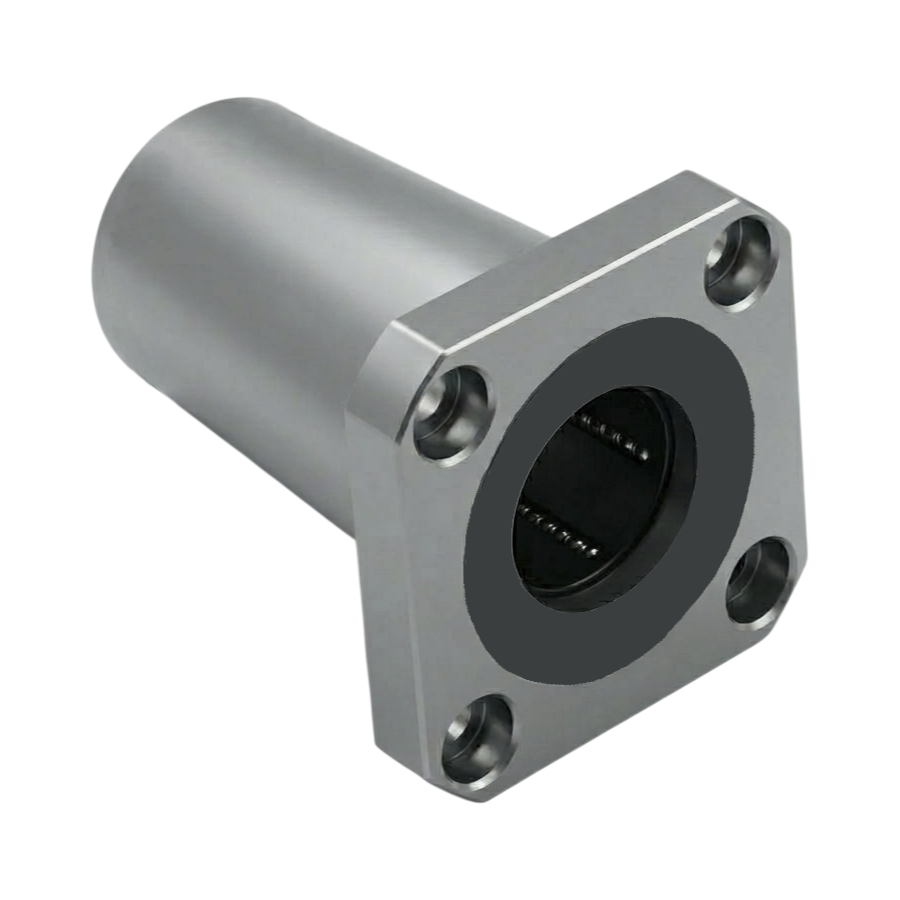

Линейный подшипник LMK20-UU — фланцевая шариковая втулка метрической серии для вала 20 мм. Пять рядов шариков, квадратный фланец D1=54 мм с толщиной 8 мм, динамическая нагрузка 900 Н. Широко применяется в промышленной автоматизации.
LMK20-UU расшифровывается следующим образом:
- LM — линейный тип подшипника/втулки метрической серии
- K — квадратный фланец крепления (от англ. square flange)
- 20 — внутренний диаметр посадочного отверстия: 20 мм
- UU — двойное контактное уплотнение с обоих торцов (закрытый тип)
Устройство и конструкция
LMK20-UU занимает центральное место в средней группе серии. Корпус D=32 мм и L=42 мм несёт 5 рядов рециркулирующих шариков. По сравнению с LMK16-UU толщина фланца увеличена с 6 до 8 мм, а крепёжные отверстия расширены до ∅5,5 мм — для болтов M5.
- Материал корпуса: сталь SUJ2, шлифованная наружная поверхность
- 5 рядов шариков, сепаратор из стеклонаполненного полиамида
- Двойные торцевые уплотнения из маслостойкой вулканизированной резины

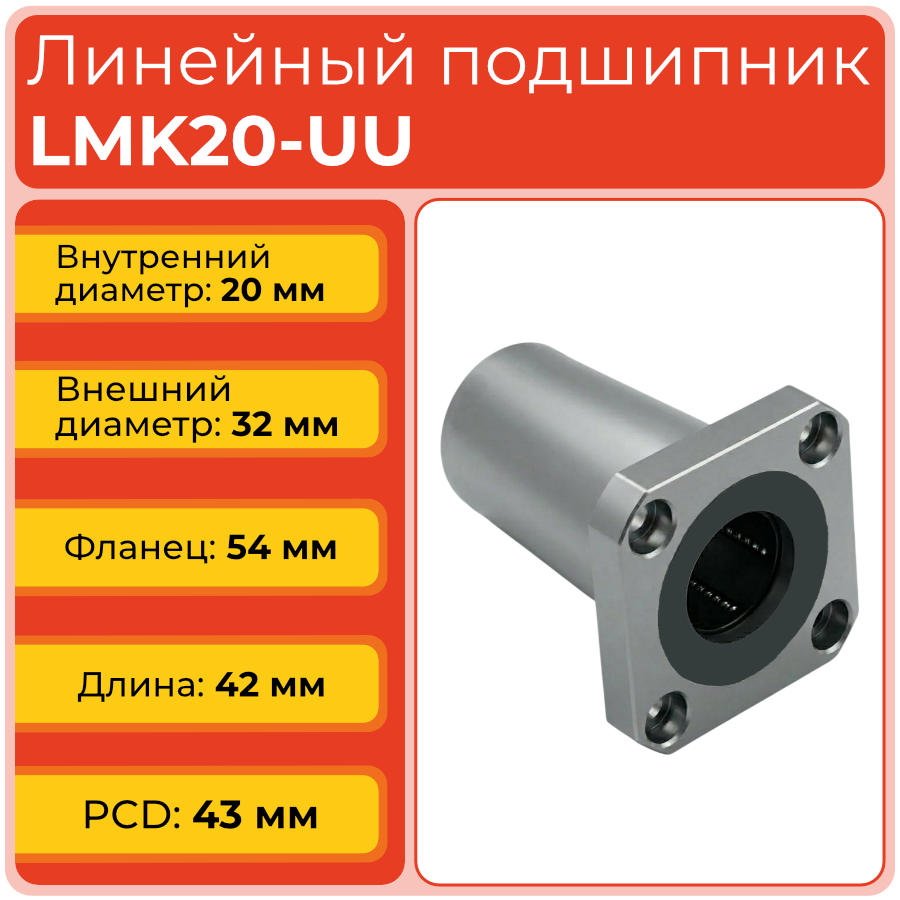

- Квадратный фланец: D1=54 мм, 4 отверстия ∅5,5 мм, PCD=43 мм, H=8 мм
Таблица размеров серии LMK-UU
| Артикул | d, мм | D, мм | L, мм | D1, мм | A, мм | H, мм | d1×d2×h, мм | C, Н | C0, Н | Рядов шариков |
|---|---|---|---|---|---|---|---|---|---|---|
| LMK08-UU | 8 | 15 | 24 | 32 | 24 | 5 | 3,5×6×3,1 | 280 | 400 | 4 |
| LMK10-UU | 10 | 19 | 29 | 40 | 29 | 6 | 4,5×7,5×4,1 | 380 | 560 | 4 |
| LMK12-UU | 12 | 21 | 30 | 42 | 32 | 6 | 4,5×7,5×4,1 | 520 | 800 | 4 |
| LMK16-UU | 16 | 28 | 37 | 48 | 38 | 6 | 4,5×7,5×4,1 | 790 | 1200 | 5 |
| LMK20-UU | 20 | 32 | 42 | 54 | 43 | 8 | 5,5×9×5,1 | 900 | 1400 | 5 |
| LMK25-UU | 25 | 40 | 59 | 62 | 51 | 8 | 5,5×9×5,1 | 1000 | 1600 | 6 |
| LMK30-UU | 30 | 45 | 64 | 74 | 60 | 10 | 6,6×11×6,1 | 1600 | 2800 | 6 |
| LMK40-UU | 40 | 60 | 80 | 96 | 78 | 13 | 9×14×8,1 | 2200 | 4100 | 6 |
| LMK50-UU | 50 | 80 | 100 | 116 | 98 | 13 | 9×14×8,1 | 3900 | 8100 | 6 |
Таблица аналогов
| Производитель | Артикул |
|---|---|
| THK (Япония) | LMK20UU |
| INA / Schaeffler (Германия) | KBS20-PP |
| IKO (Япония) | LBB20UU |
Применяемость на практике
Используется в промышленных роботах, гравировально-фрезерных станках с ЧПУ и медицинских аппаратах позиционирования. При вале 20 мм обеспечивает динамическую нагрузку 900 Н.
Сферы применения
- ЧПУ-станки (фрезерные, токарные, расточные)
- Робототехнические комплексы
- Медицинские аппараты
- Упаковочное производство
- Аддитивные производственные системы
- Контрольно-измерительная техника
Ответы на частые вопросы
- Можно ли устанавливать два LMK20-UU на один вал?
Да, это стандартная схема монтажа. Два подшипника на вале удваивают несущую способность и значительно снижают моментные нагрузки на каждый из них. - Каков допустимый угол перекоса вала?
Серия LMK-UU не рассчитана на угловые перекосы. Допустимое отклонение соосности вала — не более 0,02 мм/100 мм длины. При большем перекосе используют самоустанавливающиеся корпуса. - Есть ли нержавеющее исполнение LMK20?
Ряд производителей выпускает нержавеющее исполнение (суффикс -SS или -ST). Оно применяется в пищевой, химической и медицинской промышленности, где требуется коррозионная стойкость.
