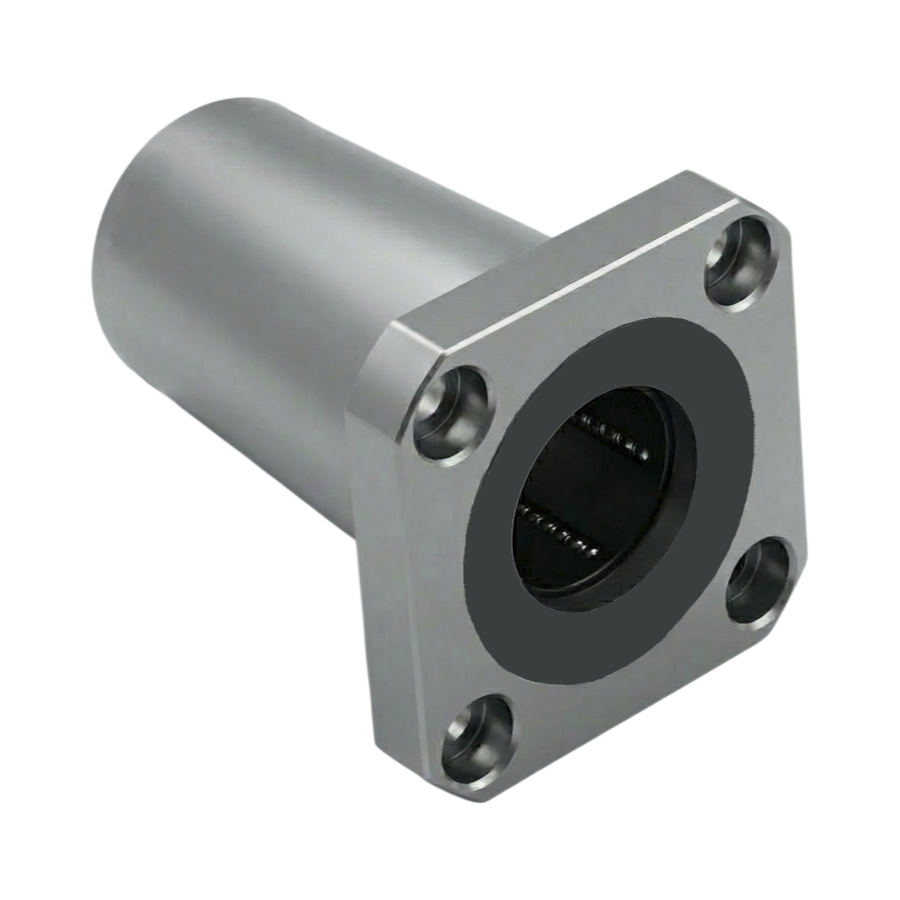

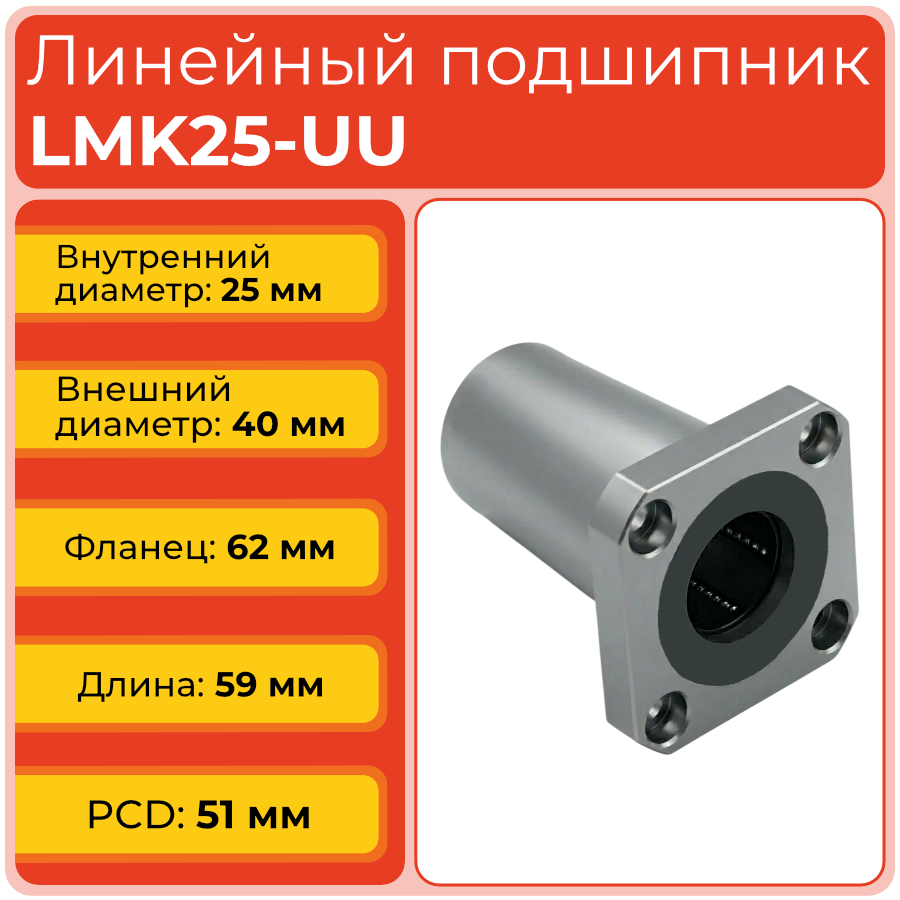

Линейный подшипник LMK25-UU — фланцевая шариковая втулка метрической серии для вала 25 мм с шестью рядами шариков. Квадратный фланец D1=62 мм, длина корпуса 59 мм, динамическая нагрузка 1000 Н. Стандартный выбор для промышленной автоматики.
LMK25-UU расшифровывается следующим образом:
- LM — линейный тип подшипника/втулки метрической серии
- K — квадратный фланец крепления (от англ. square flange)
- 25 — внутренний диаметр посадочного отверстия: 25 мм
- UU — двойное контактное уплотнение с обоих торцов (закрытый тип)
Устройство и конструкция
Начиная с диаметра 25 мм количество рядов шариков в серии LMK-UU возрастает до 6. Длина корпуса 59 мм при D=40 мм обеспечивает увеличенную опорную базу, которая повышает устойчивость к моментным нагрузкам. Это делает LMK25-UU предпочтительным в приложениях с консольными нагрузками.
- Корпус: закалённая хромистая сталь SUJ2, финишная шлифовка
- 6 рядов рециркулирующих шариков в армированном сепараторе
- Уплотнения UU: маслостойкая вулканизированная резина
- Квадратный фланец: D1=62 мм, 4 отверстия ∅5,5 мм, PCD=51 мм, H=8 мм
Таблица размеров серии LMK-UU
| Артикул | d, мм | D, мм | L, мм | D1, мм | A, мм | H, мм | d1×d2×h, мм | C, Н | C0, Н | Рядов шариков |
|---|---|---|---|---|---|---|---|---|---|---|
| LMK08-UU | 8 | 15 | 24 | 32 | 24 | 5 | 3,5×6×3,1 | 280 | 400 | 4 |
| LMK10-UU | 10 | 19 | 29 | 40 | 29 | 6 | 4,5×7,5×4,1 | 380 | 560 | 4 |
| LMK12-UU | 12 | 21 | 30 | 42 | 32 | 6 | 4,5×7,5×4,1 | 520 | 800 | 4 |
| LMK16-UU | 16 | 28 | 37 | 48 | 38 | 6 | 4,5×7,5×4,1 | 790 | 1200 | 5 |
| LMK20-UU | 20 | 32 | 42 | 54 | 43 | 8 | 5,5×9×5,1 | 900 | 1400 | 5 |
| LMK25-UU | 25 | 40 | 59 | 62 | 51 | 8 | 5,5×9×5,1 | 1000 | 1600 | 6 |
| LMK30-UU | 30 | 45 | 64 | 74 | 60 | 10 | 6,6×11×6,1 | 1600 | 2800 | 6 |
| LMK40-UU | 40 | 60 | 80 | 96 | 78 | 13 | 9×14×8,1 | 2200 | 4100 | 6 |
| LMK50-UU | 50 | 80 | 100 | 116 | 98 | 13 | 9×14×8,1 | 3900 | 8100 | 6 |
Таблица аналогов
| Производитель | Артикул |
|---|---|
| THK (Япония) | LMK25UU |
| INA / Schaeffler (Германия) | KBS25-PP |
| IKO (Япония) | LBB25UU |
Применяемость на практике
Применяется в роботизированных сварочных комплексах, тяжёлых порталах ЧПУ, горизонтально-расточных станках и промышленных линиях подачи материала с валом 25 мм.
Сферы применения
- Многоосевые станки с ЧПУ
- Автоматизированные роботизированные линии
- Медицинская и фармацевтическая техника
- Полиграфия и упаковка
- Прототипирование и 3D-печать
- Измерительные и испытательные стенды
Ответы на частые вопросы
- Чем LMK25-UU лучше LMK25 открытого типа при работе со смазкой?
Уплотнения UU удерживают заводскую смазку внутри и препятствуют попаданию абразивных частиц. Это особенно критично при работе в условиях металлической стружки или окалины. - Как рассчитать межосевое расстояние при параллельной установке двух валов?
Межосевое расстояние должно соответствовать PCD крепёжных отверстий монтажной плиты. Для LMK25-UU квадрат крепёжных отверстий вписан в D1=62 мм, шаг отверстий PCD=51 мм. - Какой момент затяжки для болтов фланца LMK25-UU?
Для болтов M5 (отверстие 5,5 мм) рекомендуемый момент затяжки — 5–6 Н·м при использовании шайб. Перетяжка может вызвать деформацию корпуса и потерю точности.
