О товаре

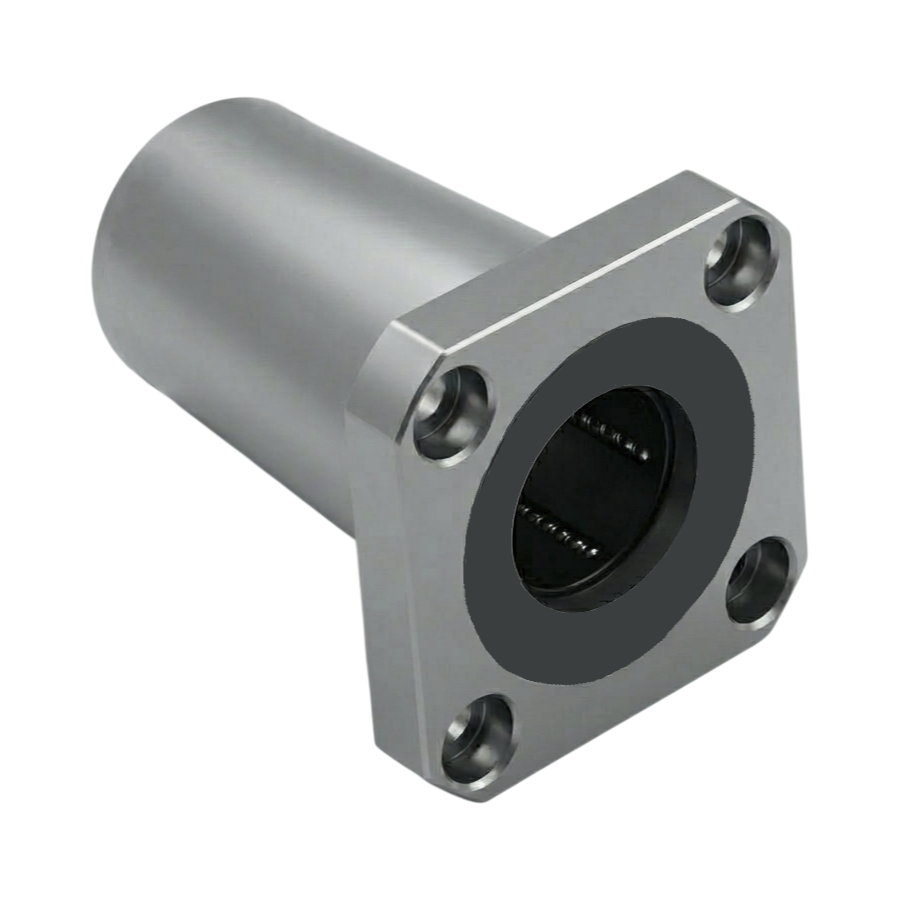

Линейный подшипник LMK40-UU — фланцевая шариковая втулка метрической серии для вала 40 мм. Квадратный фланец D1=96 мм с толщиной 13 мм, динамическая нагрузка 2200 Н, статическая — 4100 Н. Для тяжёлых промышленных систем.
Расшифровка артикула
LMK40-UU расшифровывается следующим образом:
- LM — линейный тип подшипника/втулки метрической серии
- K — квадратный фланец крепления (от англ. square flange)
- 40 — внутренний диаметр посадочного отверстия: 40 мм
- UU — двойное контактное уплотнение с обоих торцов (закрытый тип)
Конструкция и устройство

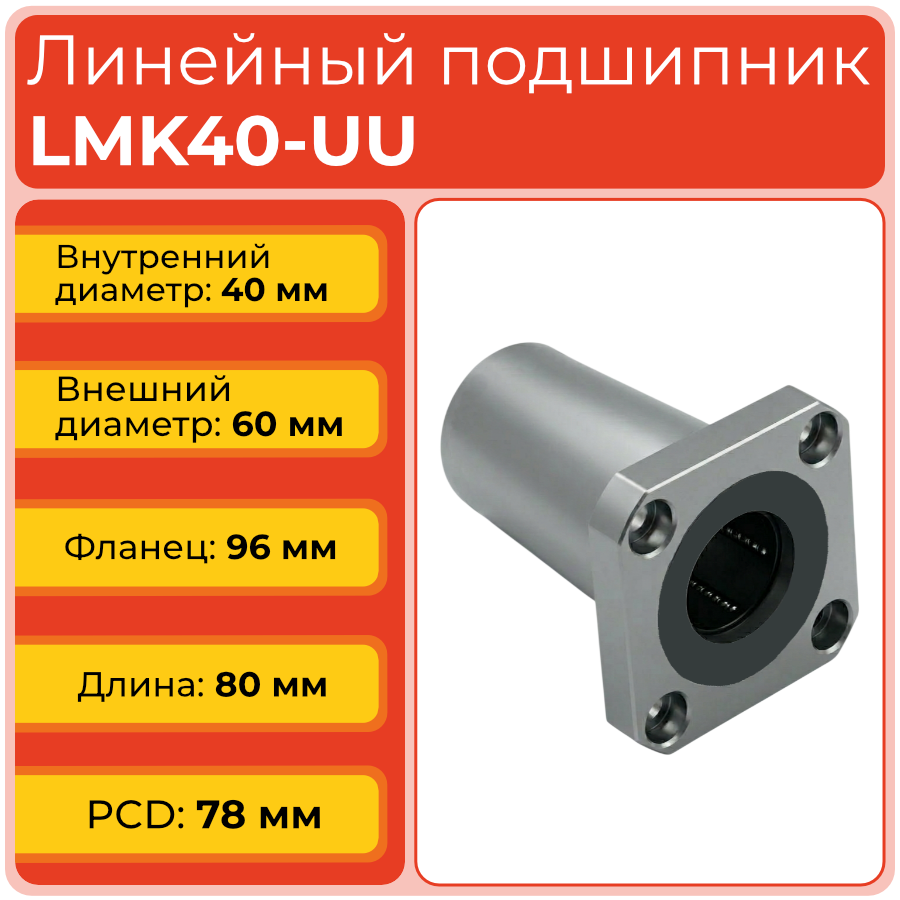

LMK40-UU — крупногабаритная модель серии с диаметром корпуса 60 мм и длиной 80 мм. 6 рядов шариков увеличенного диаметра в высокопрочном сепараторе обеспечивают статическую нагрузку 4100 Н. Фланец (D1=96 мм) толщиной 13 мм с отверстиями ∅9 мм рассчитан на болты M8 — стандарт для тяжёлых монтажных плит.
- Корпус: легированная сталь SUJ2, финишная шлифовка наружной поверхности
- 6 рядов замкнуто-рециркулирующих шариков повышенного диаметра
- Сепаратор: высокопрочный стеклонаполненный полиамид
- Двойные торцевые уплотнения UU из маслостойкой резины
- Квадратный фланец: D1=96 мм, PCD=78 мм, 4 отверстия ∅9 мм, H=13 мм
Размерный ряд серии LMK-UU
Таблица аналогов
Применяемость на практике
Используется в тяжёлых обрабатывающих центрах, вертикально-фрезерных и расточных станках, роботах-манипуляторах тяжёлого класса. Болты M8 и нагрузка 4100 Н — для силовых узлов с валом 40 мм.
Сферы применения
- Тяжёлые фрезерные и расточные станки
- Промышленные манипуляторы тяжёлого класса
- Медицинское оборудование
- Упаковочные и штамповочные линии
- Аддитивное производство
- Контрольно-измерительные системы
Ответы на частые вопросы
Соосность обеспечивается точностью изготовления монтажной плиты. Отклонение осей направляющих не должно превышать 0,03 мм/300 мм. Рекомендуется использование самовыравнивающихся опор для одного из валов.
Рекомендуемый момент затяжки болтов M8 класса прочности 8.8 составляет 20–25 Н·м при использовании пружинных шайб. Превышение момента грозит деформацией фланца.
Уплотнения UU обеспечивают базовую защиту. В условиях интенсивного образования стружки рекомендуется применять внешние телескопические защитные кожухи или сильфоны над направляющими.
