О товаре

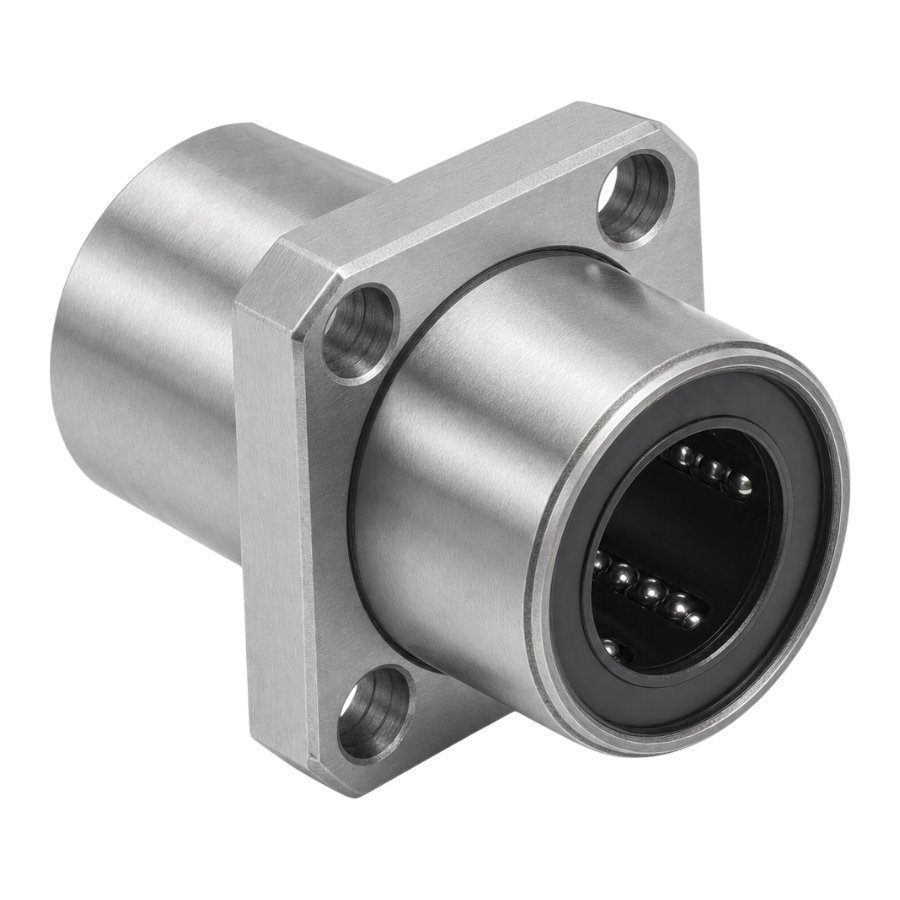

Линейный подшипник LMKC08-UU TECHNIX — фланцевый подшипник качения с внутренним диаметром 8 мм, предназначенный для обеспечения плавного и точного линейного перемещения по цилиндрическим направляющим валам. Прецизионная стальная обойма с интегрированным квадратным фланцем и системой четырёхрядной рециркуляции шариков обеспечивает равномерное распределение нагрузки, минимальное трение и высокую устойчивость к радиальным воздействиям до 440 Н. Конструкция без отдельного корпуса позволяет экономить монтажное пространство при сохранении жёсткости узла.
Подшипник LMKC08-UU применяется в механизмах с ограниченным осевым пространством и служит опорным элементом кареток, салазок и подающих узлов. Встроенные торцевые уплотнения (UU) удерживают консистентную смазку и защищают внутренние каналы от пыли, что обеспечивает стабильный ресурс в условиях автоматизированных линий и станков малой мощности.
Расшифровка артикула
Обозначение LMKC08UUTECHNIX отражает серию фланцевых подшипников, посадочный диаметр, тип уплотнений и принадлежность к линейке компонентов TECHNIX. Корректное чтение маркировки упрощает подбор направляющих валов и крепежа при проектировании линейных осей.
- LMKC — серия линейных подшипников закрытого типа с квадратным крепежным фланцем.
- 08 — внутренний диаметр посадочного отверстия под направляющий вал: 8 мм.
- UU — наличие двойных торцевых уплотнений для защиты шарикоподшипникового узла и удержания смазки.
- TECHNIX — исполнение бренда TECHNIX для применения в промышленном оборудовании, ЧПУ-станках и автоматизированных системах.
Полное обозначение: LMKC08UUTECHNIX. При заказе рекомендуется учитывать класс точности направляющего вала (стандартно g6), допуски по длине посадочного участка и совместимость фланца с монтажной поверхностью.
Конструкция и устройство
Подшипник LMKC08-UU выполнен в виде прецизионной стальной втулки с интегрированным квадратным фланцем и внутренней системой четырёхрядной рециркуляции шариков. Четыре независимых контура качения обеспечивают равномерное распределение радиальной нагрузки и высокую плавность хода по полированным валам. Внешний диаметр рабочей поверхности составляет 15 мм, а общая длина узла — 45 мм. Фланец с четырьмя сквозными отверстиями диаметром 3,5 мм и расстоянием между центрами 24 мм позволяет жёстко крепить подшипник к монтажной плите без использования дополнительных переходных пластин. Двойные уплотнения с торцов удерживают смазку и защищают внутренние каналы от абразивных частиц.
- Стальная обойма с прецизионной закалкой и четырьмя каналами рециркуляции шариков.
- Интегрированный квадратный фланец для прямого монтажа на корпус или плиту.
- Посадочное отверстие d = 8 мм под направляющий вал с рекомендуемым допуском g6.
- Двойные торцевые уплотнения типа UU для защиты от загрязнений и потери смазки.
- Крепёжные отверстия диаметром 3,5 мм с межцентровым расстоянием 24 мм обеспечивают жёсткую и быструю установку узла в составе линейного привода.
Размерный ряд серии LMKC-UU
Ниже приведена таблица основных типоразмеров фланцевых линейных подшипников серии LMKC-UU, представленных в ассортименте TECHNIX. Текущий товар LMKC08UUTECHNIX выделен.
Технические параметры и условия эксплуатации
Фланцевый подшипник LMKC08-UU обеспечивает точное линейное перемещение при радиальных нагрузках до 440 Н и статических до 800 Н. Четыре контура рециркуляции шариков минимизируют трение, а двойные уплотнения сохраняют ресурс узла в запылённых условиях. Жёсткий фланец с толщиной площадки 5 мм позволяет надёжно фиксировать узел без дополнительной проставки, сохраняя соосность с направляющим валом.

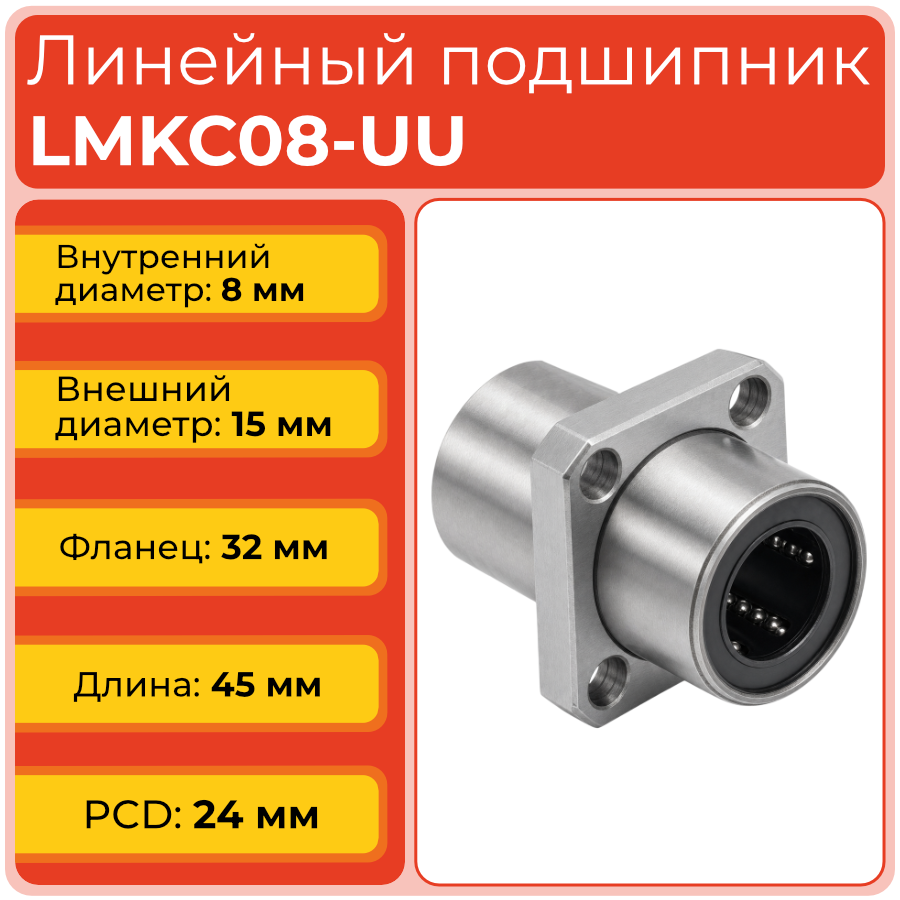

- Внутренний диаметр d: 8 мм.
- Наружный диаметр D: 15 мм.
- Длина L: 45 мм.
- Внешний диаметр фланца D1: 32 мм.
- Диаметр расположения крепёжных отверстий A (PCD): 24 мм.
- Толщина крепежной площадки H: 5 мм.
- Размеры крепёжного отверстия d1×d2×h: 3,5×6×3,1 мм.
- Количество рециркуляций: 4 контура.
- Динамическая грузоподъёмность C: 440 Н.
- Статическая грузоподъёмность C0: 800 Н.
- Рекомендуемые условия эксплуатации: использование с валами из стали (HRC≥58) с допуском g6, обеспечение точной соосности монтажных отверстий, исключение осевых и ударных нагрузок, регулярное пополнение смазки при интенсивной эксплуатации.
Применяемость
Линейный подшипник LMKC08-UU предназначен для компактных узлов линейного перемещения с валами диаметром 8 мм и используется в оборудовании малой и средней мощности, где критичны габариты и точность хода. Фланцевое исполнение упрощает монтаж на вертикальные и горизонтальные плоскости, обеспечивая стабильное позиционирование без дополнительных кронштейнов.
- Оси подачи фрезерных, гравировальных и лазерных станков начального уровня с направляющими валами 8 мм.
- 3D-принтеры, плоттеры и координатные манипуляторы с требованиями к плавности хода и компактности кареток.
- Автоматизированные дозирующие, упаковочные и сборочные линии с перемещением лёгких узлов.
- Лабораторное и измерительное оборудование, требующее точного линейного перемещения без люфтов.
- Роботизированные захваты и линейные модули, где необходимо жёсткое крепление подшипника непосредственно к корпусу привода.
Аналоги
По типоразмеру и конструкции фланцевый подшипник LMKC08UUTECHNIX соответствует стандартным изделиям серии LMKC-UU и может рассматриваться как замена компонентов других производителей при полном совпадении каталожных размеров, допусков и характеристик нагрузок. Ниже приведены типовые потенциальные аналоги по обозначению.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Для обеспечения заявленного ресурса и точности хода рекомендуется использовать валы из стали с допуском g6 (фактический диаметр 7,991–8,000 мм) и шероховатостью поверхности Ra≤0,4. Использование валов с отклонением от допуска приведёт к быстрому износу шариков и появлению люфта.
Нет, фланцевые линейные подшипники данной серии рассчитаны исключительно на радиальные нагрузки. Осевые силы или моменты приведут к выкрашиванию дорожек качения и разрушению узла. Для восприятия осевых нагрузок необходимо применять дополнительные упорные элементы или использовать шарико-винтовые пары.
Подшипник поставляется с заводской консистентной смазкой, достаточной для стандартных условий эксплуатации. При интенсивной работе, повышенных температурах или наличии абразивной среды рекомендуется периодически пополнять смазку через технологические отверстия или наносить состав на торец уплотнений при прохождении каретки.
