О товаре
Линейный подшипник LMKC20-UU TECHNIX — высоконагруженный узел линейного перемещения с посадочным диаметром 20 мм, разработанный для систем автоматизации с повышенными требованиями к несущей способности и кинематической стабильности. Прецизионная стальная обойма с пятиконтурной системой циркуляции шариков обеспечивает равномерное распределение радиальных усилий и плавный ход при динамических нагрузках до 1430 Н. Интегрированный фланец с увеличенной толщиной крепежной площадки позволяет выполнять прямой монтаж на несущие поверхности без переходных элементов, а двойные торцевые уплотнения типа UU надёжно изолируют рабочие каналы от технологических загрязнений и удерживают заводскую смазку на протяжении всего ресурса.
Модель LMKC20-UU оптимизирована для кареток, подающих механизмов и координатных столов средней мощности, где критичны устойчивость к переменным радиальным воздействиям и минимальный коэффициент трения. Увеличенная длина корпуса и усиленная геометрия фланцевой площадки повышают жёсткость узла в условиях непрерывной эксплуатации, снижая частоту профилактического обслуживания и обеспечивая стабильную точность позиционирования.
Расшифровка артикула
Маркировка LMKC20UUTECHNIX структурирована для однозначной идентификации серии, установочного диаметра, комплектации защитными элементами и производителя. Корректное считывание индексов ускоряет подбор совместимых направляющих и крепежа при проектировании линейных осей.
- LMKC — линейный подшипник фланцевого исполнения закрытого типа с системой циркуляции шариков.
- 20 — номинальный внутренний диаметр под направляющий вал: 20 мм.
- UU — комплект двухсторонних торцевых уплотнений, сохраняющих смазку и блокирующих твёрдые загрязнители.
- TECHNIX — производственная линейка, адаптированная для промышленных, лабораторных и роботизированных систем позиционирования.
Полное обозначение: LMKC20UUTECHNIX. При интеграции в узел рекомендуется соблюдать допуск вала (стандартно g6) и контролировать параллельность монтажных поверхностей для предотвращения перекоса внутренней обоймы и неравномерного износа дорожек качения.
Конструкция и устройство

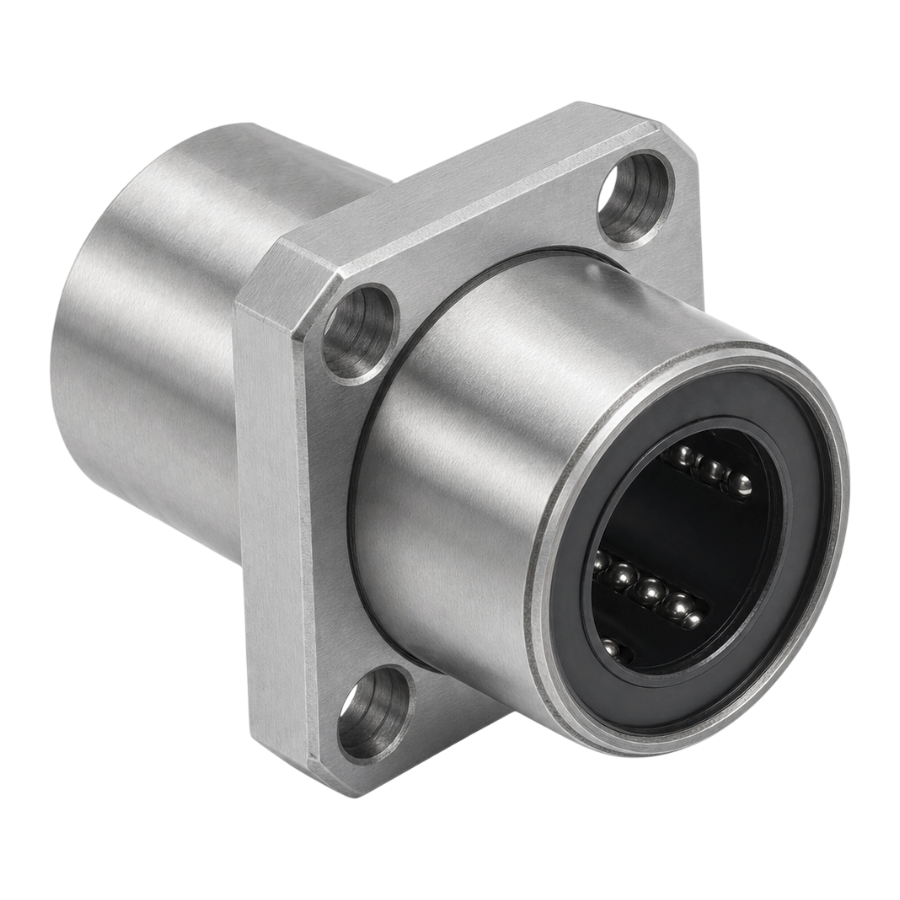

Подшипник LMKC20-UU представляет собой монолитный стальной блок с интегрированным крепежным фланцем и прецизионной внутренней полостью для пятиконтурной циркуляции шариков. Внешний диаметр рабочей поверхности составляет 32 мм, общая длина узла — 80 мм. Фланец диаметром 54 мм оснащён четырьмя сквозными отверстиями, расположенными по окружности 43 мм, что обеспечивает жёсткую фиксацию на несущей поверхности без использования дополнительных адаптеров. Уплотнительные элементы с торцов формируют замкнутый контур, препятствующий вымыванию консистентной смазки и проникновению абразивных частиц в каналы качения. Увеличенная толщина крепежной площадки 8 мм повышает устойчивость узла к изгибающим моментам при монтаже на вертикальные плоскости.
- Закалённая стальная обойма с пятью независимыми каналами рециркуляции тел качения для повышенной плавности хода.
- Интегрированный крепежный фланец с утолщённой площадкой для прямого монтажа и повышенной жёсткости соединения.
- Посадочное отверстие d = 20 мм под калиброванные направляющие с рекомендуемым допуском g6.
- Торцевые уплотнения типа UU для изоляции рабочей зоны и удержания смазочного материала.
- Крепёжные отверстия размером 5,5×9×5,1 мм позволяют использовать стандартный метиз с потайной или полукруглой головкой, не выступающий над плоскостью фланца.
Размерный ряд серии LMKC-UU
Ниже приведена таблица основных типоразмеров фланцевых линейных подшипников серии LMKC-UU, представленных в ассортименте TECHNIX. Текущий товар LMKC20UUTECHNIX выделен.
Технические параметры и условия эксплуатации
Линейный подшипник LMKC20-UU рассчитан на работу с радиальными нагрузками до 1430 Н и статическими до 2800 Н. Пятиконтурная система циркуляции минимизирует коэффициент трения, а фланцевая площадка толщиной 8 мм обеспечивает надёжное базирование без переходных элементов. Увеличенная длина корпуса 80 мм и длина посадочной втулки 36 мм позволяют равномерно распределять усилие по направляющему валу, снижая локальный износ при возвратно-поступательных циклах.

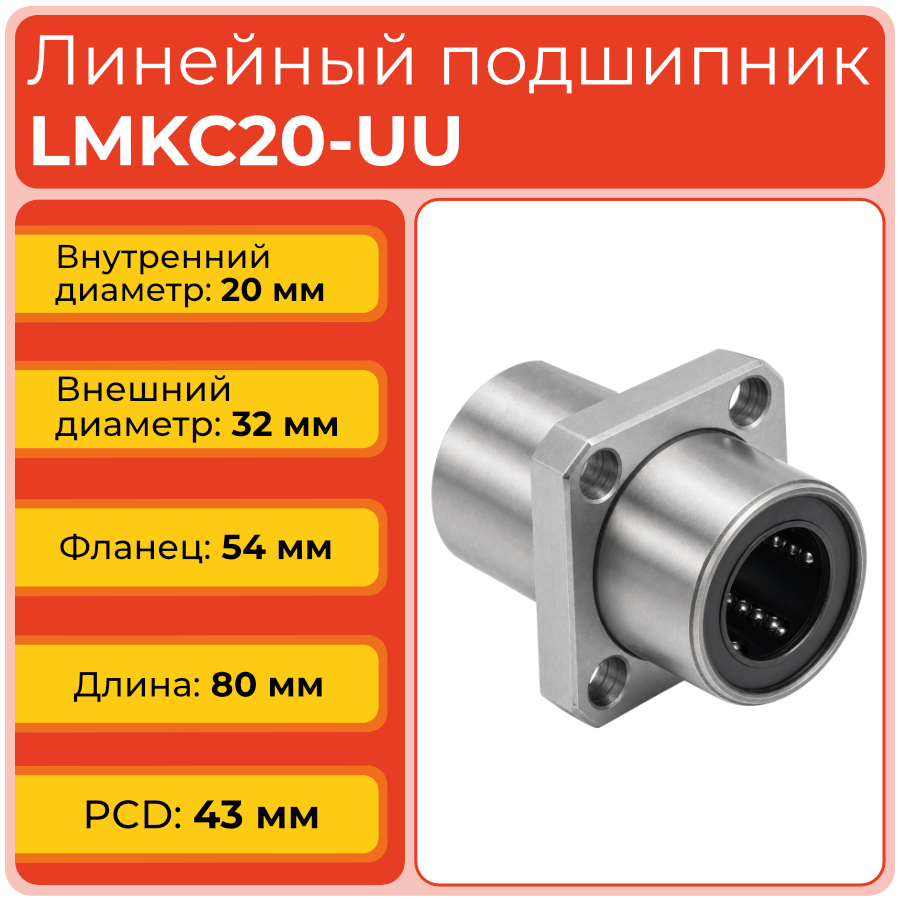

- Внутренний диаметр d: 20 мм.
- Наружный диаметр D: 32 мм.
- Длина L: 80 мм.
- Длина посадочной втулки f: 36 мм.
- Внешний диаметр крепежной площадки D1: 54 мм.
- Диаметр расположения крепёжных отверстий A (PCD): 43 мм.
- Толщина крепежной площадки H: 8 мм.
- Размеры крепёжного отверстия d1×d2×h: 5,5×9×5,1 мм.
- Количество рециркуляций: 5 контуров.
- Динамическая грузоподъёмность C: 1430 Н.
- Статическая грузоподъёмность C0: 2800 Н.
- Рекомендуемые условия эксплуатации: использование с направляющими валами из стали с твёрдостью поверхностного слоя HRC≥58, контроль соосности монтажных отверстий в пределах 0,02 мм, исключение осевых и ударных воздействий, регулярная очистка торцевых уплотнений и пополнение смазки при интенсивных режимах работы.
Применяемость
Фланцевый линейный подшипник LMKC20UUTECHNIX предназначен для узлов линейного перемещения с направляющими диаметром 20 мм и широко интегрируется в автоматизированные системы средней и повышенной мощности, где требуется баланс между компактностью конструкции и высокой несущей способностью. Фланцевое исполнение упрощает установку на горизонтальные и вертикальные станины, обеспечивая стабильное позиционирование без дополнительных опорных кронштейнов.
- Оси подачи среднеразмерных фрезерных, лазерных и гравировальных комплексов с умеренной частотой перемещений и нагрузками до 1400 Н.
- Автоматические дозирующие установки, сортировочные конвейеры и упаковочные модули с возвратно-поступательным движением тяжёлых узлов.
- Измерительные стенды и испытательные лабораторные установки, требующие повторяемости линейного хода без микровибраций.
- Портальные манипуляторы и роботизированные ячейки, где подшипник крепится непосредственно к приводной платформе или каретке.
- Сборочные модули и станки вторичной обработки, где критична точность позиционирования при ограниченном пространстве для монтажа.
Аналоги
По габаритным и посадочным характеристикам фланцевый подшипник LMKC20UUTECHNIX соответствует стандартным изделиям линейки LMKC-UU и может рассматриваться как замена компонентов других линеек при полном совпадении каталожных размеров, допусков и характеристик нагрузок. Ниже приведён потенциальный аналог.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Толщина крепежной площадки 8 мм повышает сопротивление изгибающим моментам при монтаже на вертикальные поверхности и снижает риск деформации фланца под нагрузкой. Это особенно важно при работе с переменными радиальными силами, где требуется стабильное базирование без дополнительного усиления станины.
Стандартное исполнение с уплотнениями UU предназначено для защиты от твёрдых частиц. При эксплуатации во влажной среде или при контакте с конденсатом рекомендуется наносить на внешние поверхности антикоррозионные составы и контролировать состояние уплотнений, так как длительная влажность может снизить эластичность резиновых элементов.
Для обеспечения равномерного распределения нагрузки при использовании двух параллельных подшипников необходимо соблюдать идентичность допусков направляющих валов, контролировать параллельность монтажных плоскостей в пределах 0,02 мм на 100 мм длины и использовать одинаковый момент затяжки крепёжных винтов для исключения перекоса каретки.
При соблюдении рекомендованных условий эксплуатации (валы HRC≥58, допуск g6, регулярное обслуживание) расчётный ресурс подшипника составляет 5000–8000 км пробега до первого профилактического осмотра. Фактический срок службы зависит от чистоты рабочей среды, температурного режима и качества смазочного материала.
Повторный монтаж допустим при условии сохранения геометрии посадочных поверхностей, отсутствия следов заедания на дорожках качения и целостности уплотнений. Перед установкой рекомендуется очистить вал и внутреннюю полость, проверить плавность хода вручную и при необходимости обновить слой консистентной смазки.
