О товаре

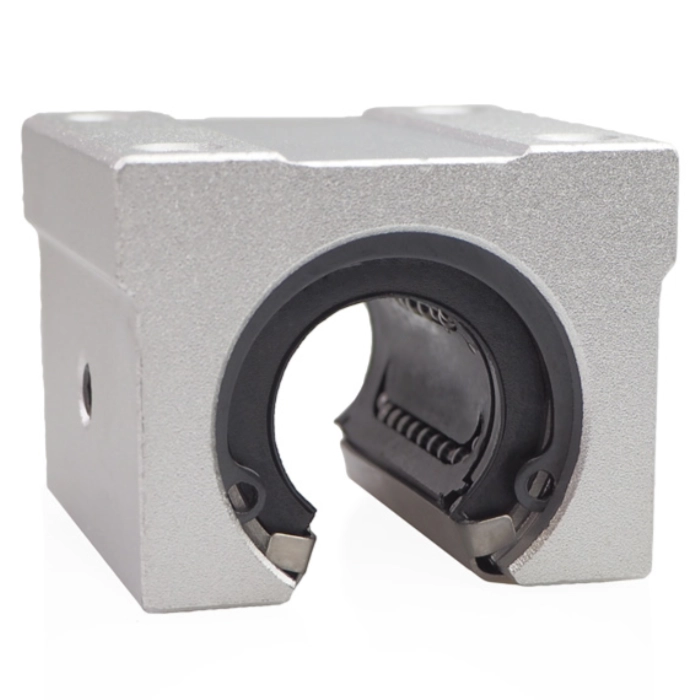

Линейный подшипник с корпусом SBR12-UU — бесфланцевый открытый модуль для перемещения по поддерживаемому валу ∅12 мм. Применяется в линейных узлах станков, автоматических систем и промышленного оборудования.
Расшифровка артикула
- SBR — линейный подшипник с корпусом для поддерживаемого цилиндрического вала
- 12 — внутренний диаметр посадки на вал: 12 мм
- UU — двусторонние уплотнения шариковой втулки
Конструкция и устройство
Конструкция включает алюминиевый корпус, открытую линейную шариковую втулку, систему рециркуляции из 4 дорожек и уплотнения с двух сторон. Корпус имеет ширину 40 мм, длину 110 мм и монтажную базу под крепёж M5.
Размерный ряд серии SBR-UU
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.
| Модель | d, мм | W, мм | B1, мм | B2, мм | H, мм | D1 | C, Н | C0, Н |
|---|---|---|---|---|---|---|---|---|
| SBR10-UU | 10 | 36 | 32 | 25 | 24 | M5 | 350 | 549 |
| SBR12-UU | 12 | 40 | 110 | 94 | 24 | M5 | 372 | 784 |
| SBR16-UU | 16 | 45 | 45 | 30 | 33 | M5 | 770 | 1170 |
| SBR20-UU | 20 | 48 | 50 | 35 | 39 | M6 | 860 | 1370 |
| SBR25-UU | 25 | 60 | 65 | 40 | 47 | M6 | 980 | 1560 |
| SBR30-UU | 30 | 70 | 70 | 50 | 56 | M8 | 1560 | 2740 |
| SBR40-UU | 40 | 90 | 90 | 65 | 72 | M10 | 2150 | 4010 |
| SBR50-UU | 50 | 120 | 110 | 94 | 92 | M10 | 3820 | 7940 |
Технические параметры и условия эксплуатации
Подшипник работает по принципу рециркуляции шариков в открытой втулке, установленной в корпусе. Модель рассчитана на вал ∅12 мм и обеспечивает стабильное перемещение каретки по направляющей серии SBR. Динамическая грузоподъёмность составляет 372 Н, статическая — 784 Н. Высота корпуса — 24 мм, монтажная длина — 110 мм, межцентровое расстояние крепления — 94 мм. Для корректной работы требуется чистая направляющая, регулярная смазка и соблюдение соосности при монтаже.
- Внутренний диаметр (d): 12 мм
- Ширина корпуса (W): 40 мм
- Высота корпуса (H): 24 мм
- Зазор на корпусе (e): 6 мм
- Высота боковой юбки (A): 7 мм
- Длина корпуса (B1): 110 мм
- Межцентровое расстояние крепления (B2): 94 мм
- Угол зазора корпуса (α): 80°
- Расстояние N: 10 мм
- Размер крепёжной резьбы: M5
- Количество рециркуляций: 4
- Динамическая нагрузка (C): 372 Н
- Статическая нагрузка (C0): 784 Н
- Исполнение: бесфланцевое, открытого типа
Применяемость
SBR12-UU применяется в линейных системах, где нужен компактный корпусный узел под вал 12 мм: в ЧПУ-станках, граверах, 3D-принтерах, упаковочном и подающем оборудовании. Бесфланцевое исполнение упрощает установку на станину или плиту, а открытая конструкция позволяет работать с поддерживаемыми направляющими SBR. Модель подходит для кареток, подвижных столов, порталов и механизмов позиционирования, где важны повторяемость хода и удобство обслуживания.
- Станки с ЧПУ, гравировальные и фрезерные комплексы
- Портальные модули и координатные столы
- 3D-принтеры, маркировочное и упаковочное оборудование
- Подающие, сортировочные и транспортные механизмы
- Автоматизированные производственные линии
Аналоги
Линейный подшипник с корпусом SBR12-UU (TECHNIX) по основным посадочным и присоединительным размерам сопоставим со следующими изделиями:
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS / ISB | SBR 12-UU AS | Предполагаемый аналог по серии |
| Samick | SBR12UU | Предполагаемый аналог по серии |
| TFN | SBR12-UU | Серийное соответствие |
| Удлинённая модификация | SBR12-LUU | Конструктивно близкое исполнение |
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно установить SBR12-UU?
Перед монтажом проверьте прямолинейность направляющей и соответствие диаметра вала размеру 12 мм. Подшипник устанавливают на поддерживаемый вал без перекоса, затем выравнивают корпус и равномерно затягивают крепёж. После сборки рекомендуется проверить плавность хода и внести смазку при необходимости. - Как понять, что подшипник пора заменить?
Основные признаки износа — люфт, рывки при движении, рост шума, вибрация, следы выработки на дорожках качения и ухудшение точности перемещения. При таких симптомах модуль следует осмотреть и при необходимости заменить в сборе. - Чем SBR12-UU отличается от SBR12-LUU?
SBR12-UU отличается от SBR12-LUU увеличенной длиной корпуса и большей опорной базой у удлинённой версии. Модификация LUU обычно обеспечивает более высокую жёсткость и лучшую устойчивость к моментным нагрузкам, но требует больше монтажного пространства. - Можно ли заменить аналог другого бренда на SBR12-UU?
Да, если совпадают диаметр вала, монтажные размеры корпуса, тип направляющей и рабочие нагрузки. Перед заменой желательно сверить чертёж, присоединительные размеры и характеристики по каталогу производителя. - Нужна ли дополнительная смазка при эксплуатации?
Да, при регулярной работе рекомендуется периодически обновлять смазку, особенно в пыльной среде и при повышенных нагрузках. Интервал обслуживания зависит от режима работы узла и условий эксплуатации.
