Артикул:
KH1026PPTECHNIX
Характеристики
Серия
—
KH-PP
Длина L, мм
—
26
Наружный диаметр D, мм
—
17
Все характеристики
Аналоги
Аналог SKF:
LBBR 10
Аналог KBS:
KH1026PP
Аналог NBS:
KH1026PP
Аналог STAR:
0658-2-1026-401
226 руб.
/шт 251 руб.
Есть в наличии: 164
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
Линейный подшипник KH1026-PP: кратко

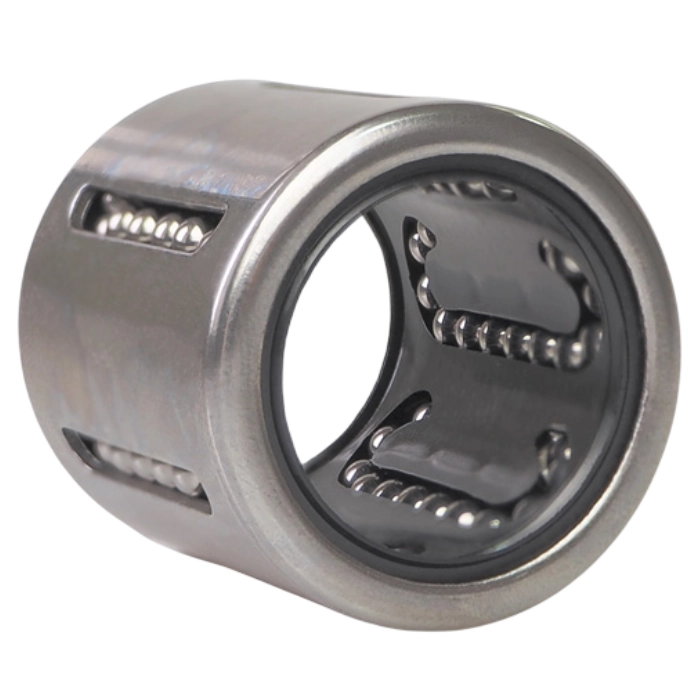

KH1026-PP TECHNIX — компактный бесфланцевый линейный подшипник (шариковая втулка закрытого типа) для вала Ø10 мм. Наружный диаметр 17 мм, длина 26 мм, 4 ряда шариков, уплотнения с обоих торцов. Втулка запрессовывается в корпус и работает на закалённом шлифованном валу. По посадочным размерам KH1026-PP взаимозаменяема с INA KH10-PP и Ewellix (SKF) LBBR 10-2LS.
Масса14,4 г

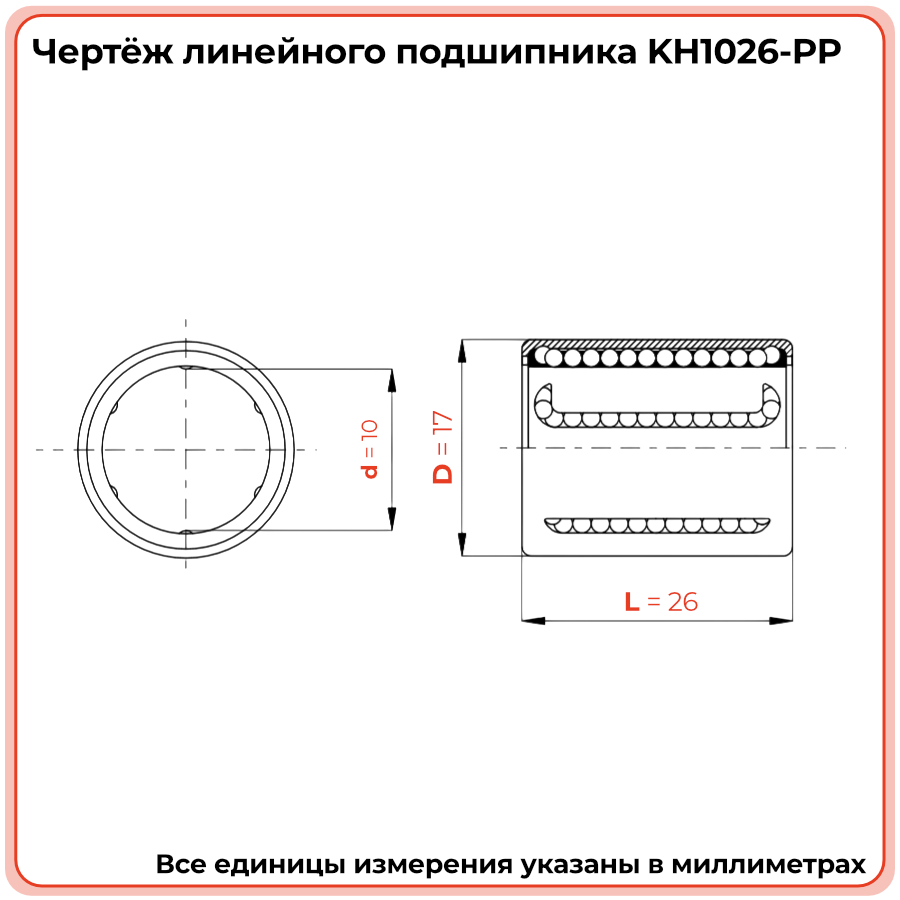

Нажмите на параметр или на элемент чертежа.
Подойдёт ли KH1026-PP для вашего узла
- Вал Ø10 мм, закалённый (≥ 58 HRC) и шлифованный — обычно h6.
- Отверстие в корпусе Ø17 мм под посадку с натягом и длиной не менее 26 мм.
- Без фланца: крепёжные отверстия не нужны, осевая фиксация обеспечивается натягом.
- Нагрузка лёгкая или средняя: в пределах C0 = 370 Н на втулку с запасом по ресурсу.
Главное при подборе: штампованная обойма тонкостенная и после запрессовки повторяет форму отверстия. Поэтому зазор на валу задаёт точность отверстия корпуса. Овальное, конусное или разбитое отверстие даст люфт или заедание даже у нового подшипника. Допуски на отверстие и вал указаны в технической информации по серии KH-PP (PDF).
KH1026-PP, LM10UU или фланцевый: в чём разница
Все три подшипника рассчитаны на вал 10 мм, но в одно и то же посадочное отверстие не встают. Перед заменой сравните наружный диаметр и длину.
| Тип | d × D × L, мм | Как крепится | Когда выбирать |
|---|---|---|---|
| KH1026-PP (компактный, ISO 10285 серия 1) | 10 × 17 × 26 | Запрессовка в отверстие | Мало места, лёгкие и средние нагрузки |
| LM10UU (стандартный, японский ряд) | 10 × 19 × 29 | Посадка в отверстие, стопорные кольца | Корпуса и каретки под LM-ряд |
| Фланцевый (LMF10UU, LMK10UU) | 10 × 19 × 29 + фланец | Винтами через фланец | Нет возможности точно расточить отверстие |
Напрямую заменить LM10UU на KH1026-PP нельзя: потребуется новое отверстие Ø17 мм.
Аналоги KH1026-PP
У аналогов те же посадочные размеры 10 × 17 × 26 мм. Грузоподъёмность зависит от производителя, поэтому при замене сверьте её с расчётной нагрузкой.
| Производитель | Обозначение | Примечание |
|---|---|---|
| INA (Schaeffler) | KH10-PP ранее KH1026-PP | По каталогу INA C = 590 Н, C0 = 520 Н — выше, чем у TECHNIX |
| Ewellix (ранее SKF) | LBBR 10-2LS | Уплотнения с двух сторон; LBBR 10 — без уплотнений |
| Bosch Rexroth (STAR) | 0658-2-1026-401 | Компактная серия, сверить исполнение уплотнений |
| KBS / NBS | KH1026PP | Обозначение совпадает |
Замена INA на TECHNIX: грузоподъёмность KH1026-PP TECHNIX ниже, чем у INA KH10-PP. Если узел рассчитан на нагрузку, близкую к предельной, пересчитайте ресурс или выберите типоразмер 12 мм.
Не нашли свой аналог? Пришлите артикул или чертёж узла — инженеры TECHNIX подберут замену и проверят совместимость.
Подобрать аналогТехнические характеристики
| Тип | Шариковая линейная втулка, закрытая, без фланца |
| Серия | KH-PP |

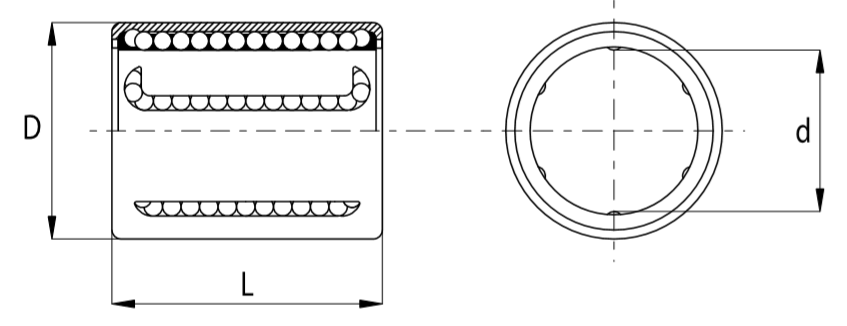

| Внутренний диаметр d / наружный D / длина L | 10 / 17 / 26 мм |
| Ряды шариков | 4 |
| Динамическая грузоподъёмность C | 500 Н |
| Статическая грузоподъёмность C0 | 370 Н |
| Наружная обойма | Штампованная, закалённая сталь |
| Сепаратор | Полимерный, 4 замкнутых канала рециркуляции |
| Уплотнения | PP — контактные, с обоих торцов |
| Смазка | Консистентная, заложена на заводе |
| Масса | 14,4 г |
Как читать C и C0. Это расчётные константы, а не допустимый вес груза. Номинальный ресурс считают по формуле L = (C / P)³ × Lбаз, где P — фактическая нагрузка на втулку, а Lбаз — базовый пробег из каталога. При точечной или ударной нагрузке, перекосе вала и загрязнении реальный ресурс снижается.
Калькулятор ресурса KH1026-PP
Быстрая оценка срока службы втулки в вашем узле. Формула: L = (C / (P · fw))³ × Lбаз, где C = 500 Н — динамическая грузоподъёмность, P — нагрузка на одну втулку, fw — коэффициент условий работы, Lбаз — базовый пробег. Запас по статике fs = C0 / (P · fw) должен быть не менее 2.
1Параметры узла
2Результат пересчитывается автоматически
Нагрузка на втулку—
Ресурс по пробегу—
Ресурс по времени—
Введите параметры узла — расчёт обновится автоматически.
Расчёт упрощённый: нагрузка делится поровну между втулками, моменты и перекос не учитываются, вал закалён не менее 58 HRC. Для ответственных узлов запросите расчёт у инженера TECHNIX.
Как установить KH1026-PP
- Проверьте вал. Ø10 мм, закалка, шлифовка, на торце фаска, нет забоин и следов коррозии.
- Подготовьте отверстие Ø17 мм с допуском по каталогу и заходной фаской. Удалите стружку.
- Запрессуйте втулку оправкой, которая упирается в торец наружной обоймы. Не давите через уплотнения и не бейте молотком. Следите, чтобы не было перекоса.
- Смажьте вал тонким слоем консистентной смазки и надвиньте втулку с лёгким вращением, чтобы не завернуть кромку уплотнения.
- Проверьте ход по всей длине: он должен быть ровным, без рывков и заеданий.
Подробнее о типовых ошибках — в статье «Как снизить погрешности монтажа систем линейного перемещения».
Размерный ряд серии KH-PP
Если нагрузки не хватает, переходите на типоразмер выше. Текущая модель выделена.
| Артикул | d, мм | D, мм | L, мм | Ряды | C, Н | C0, Н | Масса, г |
|---|---|---|---|---|---|---|---|
| KH0824-PP | 8 | 15 | 24 | 4 | 435 | 280 | 11,3 |
| KH1026-PP | 10 | 17 | 26 | 4 | 500 | 370 | 14,4 |
| KH1228-PP | 12 | 19 | 28 | 5 | 620 | 510 | 18,1 |
| KH1428-PP | 14 | 21 | 28 | 5 | 620 | 520 | 20,6 |
| KH1630-PP | 16 | 24 | 30 | 5 | 800 | 620 | 27,2 |
| KH2030-PP | 20 | 28 | 30 | 6 | 950 | 790 | 32,7 |
| KH2540-PP | 25 | 35 | 40 | 6 | 1990 | 1670 | 66 |
| KH3050-PP | 30 | 40 | 50 | 7 | 2800 | 2700 | 95 |
| KH4060-PP | 40 | 52 | 60 | 8 | 4400 | 4450 | 182 |
| KH5070-PP | 50 | 62 | 70 | 9 | 5500 | 6300 | 252 |
Расшифровка артикула и применение
Что означает KH1026-PP
- KH — серия компактных бесфланцевых шариковых втулок со штампованной обоймой.
- 10 — диаметр вала, мм.
- 26 — длина втулки, мм.
- PP — уплотнения с обоих торцов.
Также встречается как KH1026PP и KH 10 26 PP. У Schaeffler тот же типоразмер сейчас обозначается KH10-PP.
Где применяют
Там, где важны малые радиальные габариты: 3D-принтеры и настольные ЧПУ, лёгкие XY-столы и линейные модули, дозирующее, упаковочное и лабораторное оборудование, компактные манипуляторы. Для тяжёлых порталов и длинных консольных валов лучше рельсовые направляющие или втулки большего диаметра.
Частые вопросы
Для какого вала подходит KH1026-PP?
Для круглого прецизионного вала диаметром 10 мм — закалённого (не менее 58 HRC) и шлифованного, обычно с допуском h6. На сыром или неточном валу шарики быстро продавят дорожку и появится люфт.
Какие размеры у KH1026-PP?

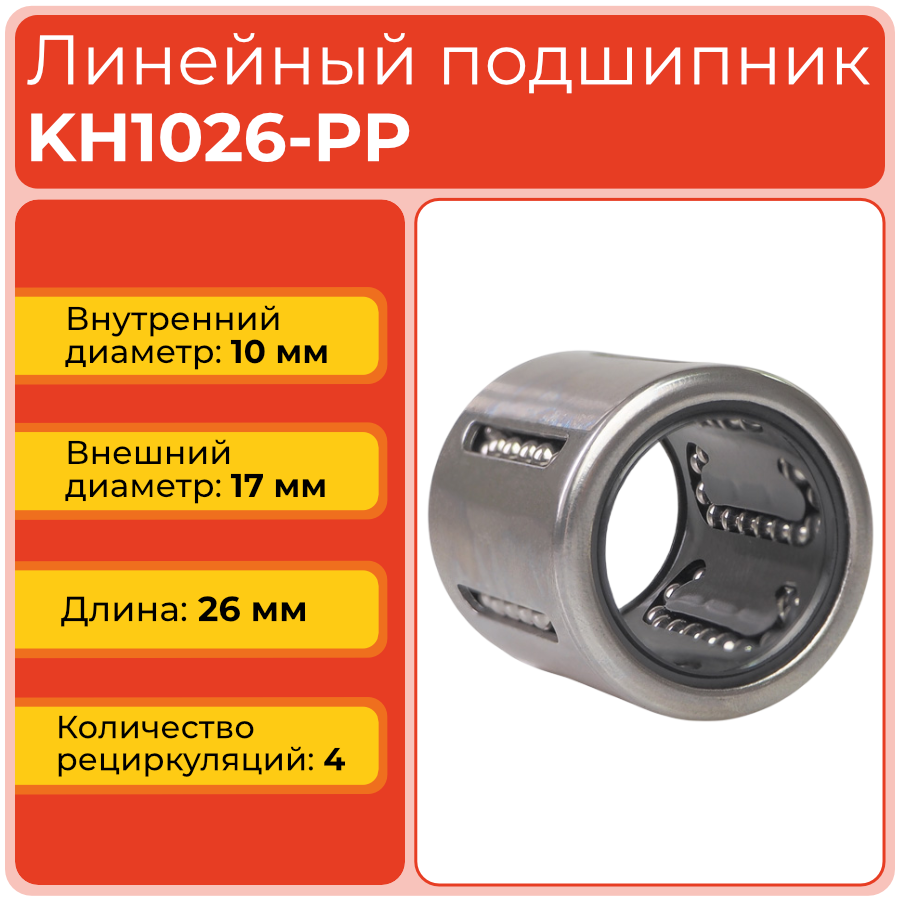

Внутренний диаметр 10 мм, наружный 17 мм, длина 26 мм. Масса 14,4 г, 4 ряда шариков, C = 500 Н, C0 = 370 Н.
Можно ли заменить LM10UU на KH1026-PP?
Напрямую нельзя. У LM10UU габариты 10 × 19 × 29 мм, у KH1026-PP — 10 × 17 × 26 мм. Вал подойдёт тот же, но в корпусе понадобится отверстие Ø17 мм.
Какой аналог KH1026-PP у INA и SKF?
У INA (Schaeffler) это KH10-PP, ранее обозначался KH1026-PP. У Ewellix (бывшее подразделение SKF) — LBBR 10-2LS. Посадочные размеры совпадают, грузоподъёмность у производителей разная.
Какую нагрузку выдерживает KH1026-PP?
Статическая грузоподъёмность — 370 Н (около 37 кгс), динамическая — 500 Н на одну втулку. Это расчётные значения, а не рабочий вес: допустимую нагрузку определяют по требуемому ресурсу, числу втулок и направлению нагрузки.
Как рассчитать ресурс KH1026-PP?
Номинальный ресурс считают по формуле L = (C / (P · fw))³ × Lбаз, где C = 500 Н, P — нагрузка на одну втулку, fw — коэффициент условий работы (от 1,2 при плавном ходе до 2,5 при ударах), Lбаз — базовый пробег из каталога. Для быстрой оценки используйте калькулятор ресурса на этой странице.
Нужно ли фиксировать KH1026-PP стопорными кольцами?

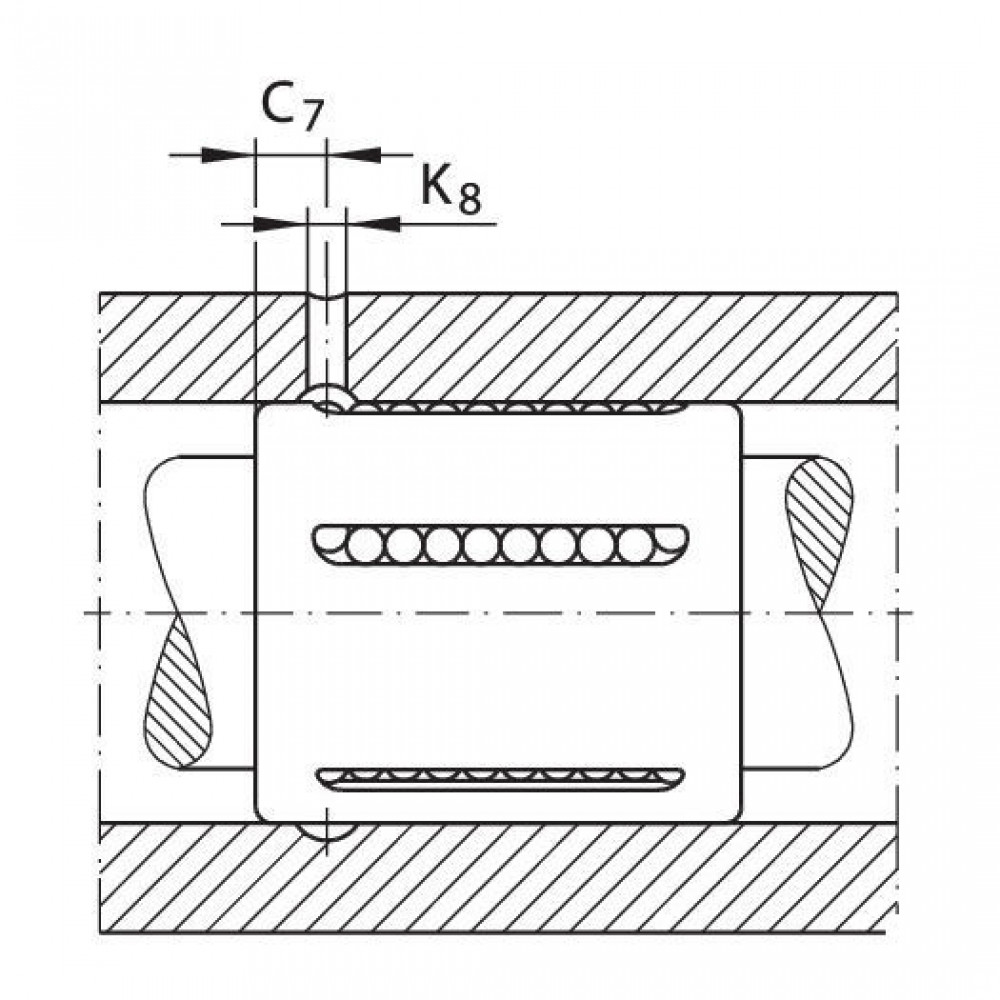

Обычно нет: осевая фиксация обеспечивается посадкой с натягом в отверстие корпуса. Запрессовывают оправкой по торцу обоймы, не нагружая уплотнения.
Нужна ли смазка и защищён ли подшипник от пыли?
Смазка заложена на заводе. При монтаже вал смазывают тонким слоем консистентной смазки. Уплотнения PP задерживают пыль и удерживают смазку, но полной герметичности не дают. При обильной стружке или СОЖ нужна дополнительная защита вала.
Как купить KH1026-PP?
Оформите заказ в карточке товара или запросите счёт. Отгрузка со склада в Санкт-Петербурге, доставка по России и в Беларусь. Цена и наличие указаны в карточке, оптовые условия уточняйте у менеджера.
Для сборки узла понадобится
Техническая информация (.pdf)
Линейные подшипники серии KH PP
481,7 кб
Общая информация
Серия
KH-PP
Корпус
нет
Фланец
нет
Производитель
TECHNIX
Габариты
Внутренний диаметр d, мм
10
Наружный диаметр D, мм
17
Длина L, мм
26
Технические параметры
Количество рециркуляций
4
Выступ масленки за пределы G, мм
5
Динамическая нагрузка C, Н
500
Статическая нагрузка C0, Н
370
