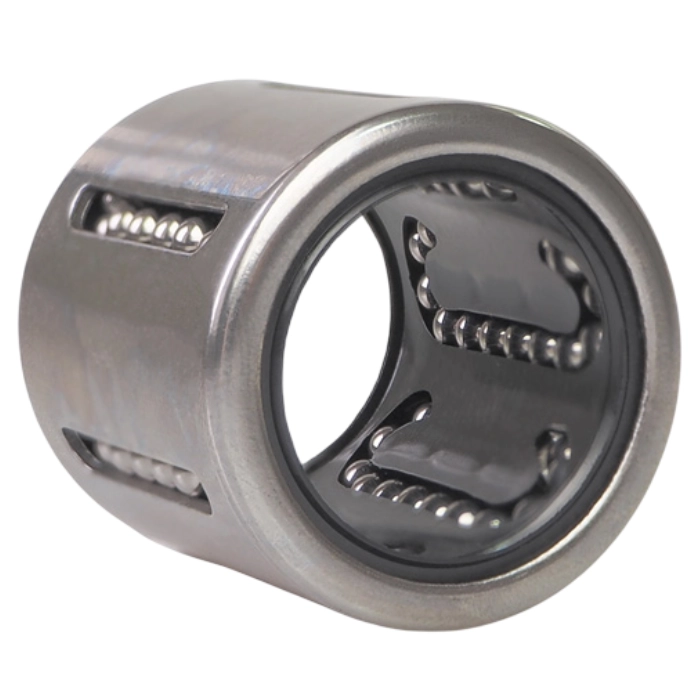

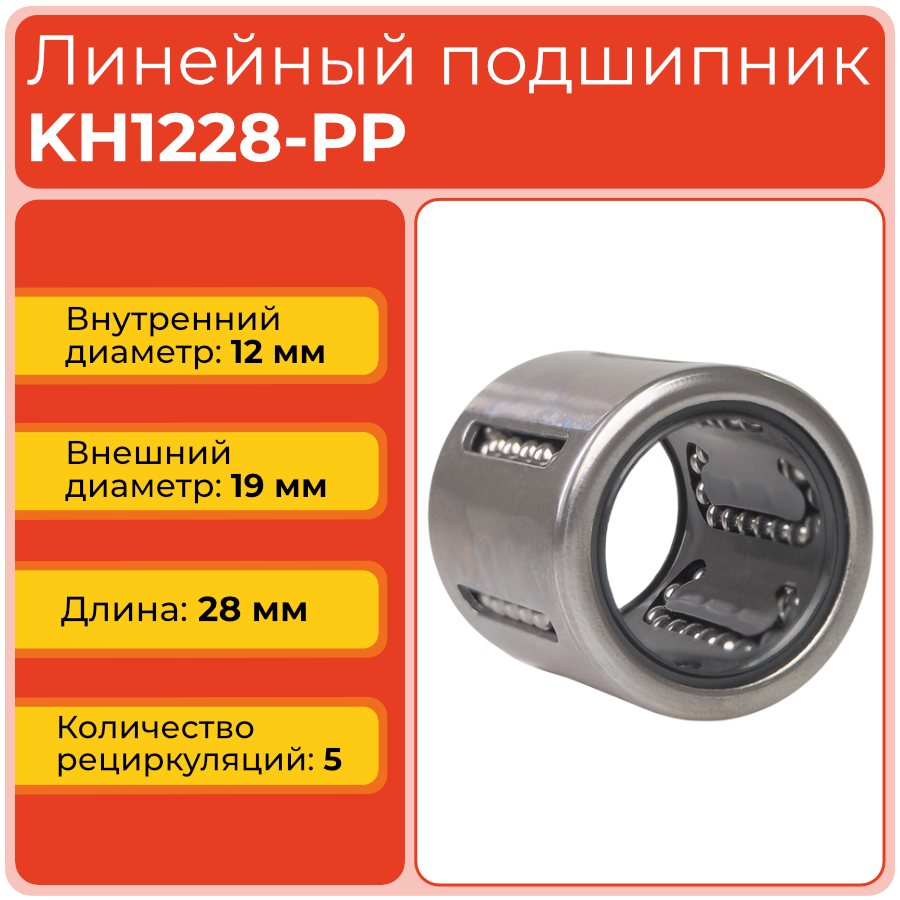

Маркировка KH1228-PP соответствует закрытой линейной втулке серии KH, предназначенной для вала диаметром 12 мм. Код изделия содержит ключевые размеры, что упрощает идентификацию при подборе компонентов линейной направляющей.
- KH — обозначение серии бесфланцевых шариковых линейных подшипников.
- 12 — внутренний диаметр, соответствующий валу Ø12 мм.
- 28 — длина корпуса втулки в миллиметрах.
- PP — исполнение с двусторонними торцевыми уплотнениями из полимера.

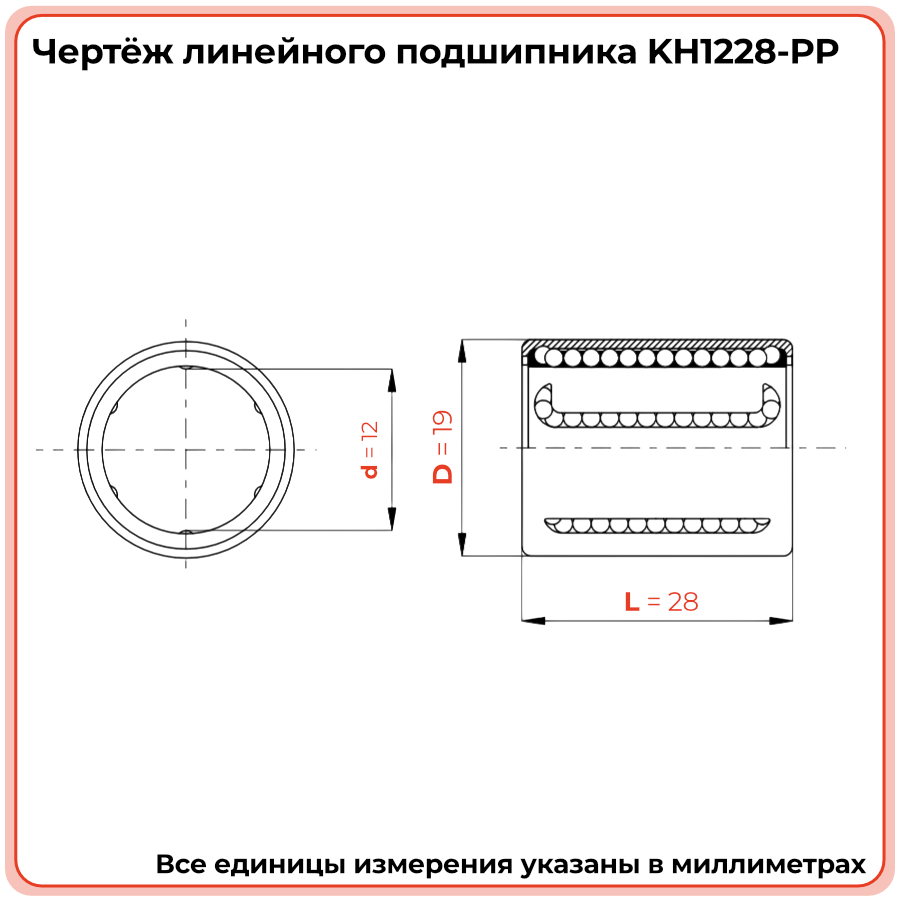

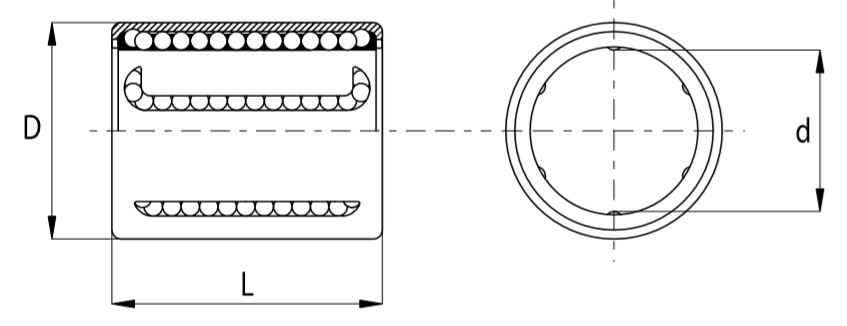

Полное наименование: KH1228-PP TECHNIX. При конструировании узла следует также учитывать наружный диаметр 19 мм, количество опор, степень загрязнения рабочей зоны и ожидаемую нагрузку.
Стоит обратить внимание
Цифра 12 в артикуле указывает на размер вала, а 28 — на длину корпуса. Наружный диаметр 19 мм необходимо отдельно сверить с диаметром посадочного отверстия в корпусе каретки.
