Линейный подшипник KH1428-PP бесфланцевый закрытого типа в Санкт-Петербурге

Q: Как купить KH1428-PP TECHNIX и получить помощь с подбором?

Оформите заказ через корзину, напишите нам на почту [zakaz@technix-rus.ru](mailto:zakaz@technix-rus.ru) или позвоните нам по номеру +7 (812) 490-76-68. Для технического подбора подготовьте информацию о диаметре вала, размере посадочного отверстия, длине корпуса, нагрузке, количестве подшипников и условиях эксплуатации. Специалисты TECHNIX помогут проверить совместимость подшипника с валом и конструкцией линейного узла.

В избранное

Артикул: KH1428PPTECHNIX

Характеристики

Серия

—

KH-PP

Длина L, мм

—

Наружный диаметр D, мм

—

Все характеристики

Аналоги

Аналог SKF: LBBR 14

Аналог KBS: KH1428PP

Аналог NBS: KH1428PP

Аналог STAR: 0658-2-1428-401

230 руб.

/шт

255 руб.

Есть в наличии: 151

В корзину

Заказать счет Счет

Запросить консультацию по подбору Консультация Проверим совместимость, подберем аналог, уточним срок

Рассчитать доставку

Гарантия 12 месяцев

Система скидок для постоянных клиентов

Резерв товара под ваши потребности

Несколько этапов проверки качества товара

Помощь
эксперта

+7 (812) 490-76-68

Заказать звонок

Оптовые цены

Выгодные условия для оптовых клиентов

Получить оптовый прайс

Бесперебойные поставки комплектующих

Заключение договоров сотрудничества

Заключить договор

Запрос финансовой отсрочки

Для постоянных клиентов

Получить отсрочку

Навигация по описанию

О товаре Расшифровка артикула Устройство Подбор Ограничения Размерный ряд Тех. параметры Применяемость Аналоги Наименования FAQ

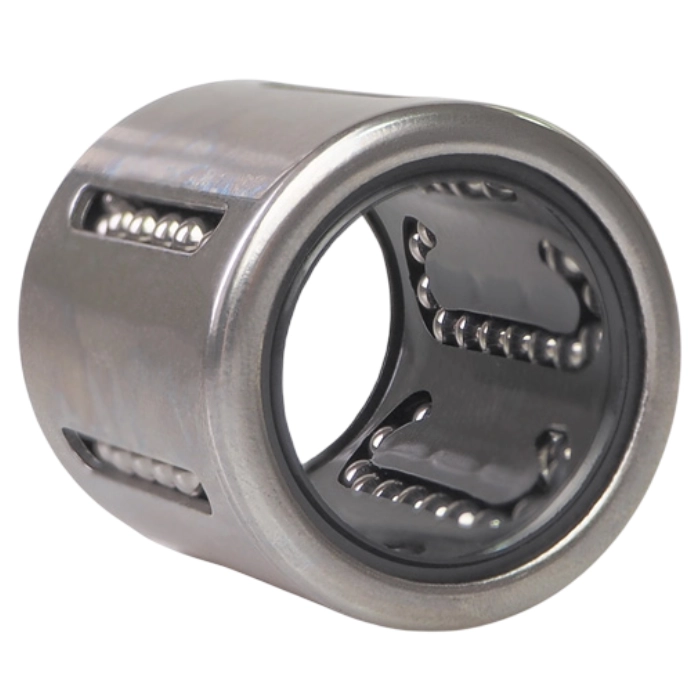

О товаре KH1428-PP линейный подшипник

Линейный подшипник KH1428-PP TECHNIX — бесфланцевая шариковая втулка закрытого исполнения для линейного перемещения по прецизионному круглому валу диаметром 14 мм. Габариты модели: внутренний диаметр 14 мм, наружный диаметр 21 мм, длина корпуса 28 мм. Пятирядная схема качения рассчитана на плавное линейное перемещение в механизмах, где важны точность установки, защита от загрязнений и экономия места в корпусе.

Закрытое исполнение PP предусматривает торцевые полимерные уплотнения, которые ограничивают попадание пыли и мелких частиц внутрь втулки. Цилиндрический корпус без фланца устанавливается в заранее подготовленное отверстие корпуса каретки, линейного модуля или другой подвижной сборки.

Стоит обратить внимание

При заказе KH1428-PP необходимо сверить три базовых размера: диаметр направляющего вала 14 мм, посадочный диаметр корпуса 21 мм и доступную монтажную длину 28 мм. Для устойчивого хода также важны точность вала, качество посадки и соосность элементов линейного узла.

Расшифровка артикула

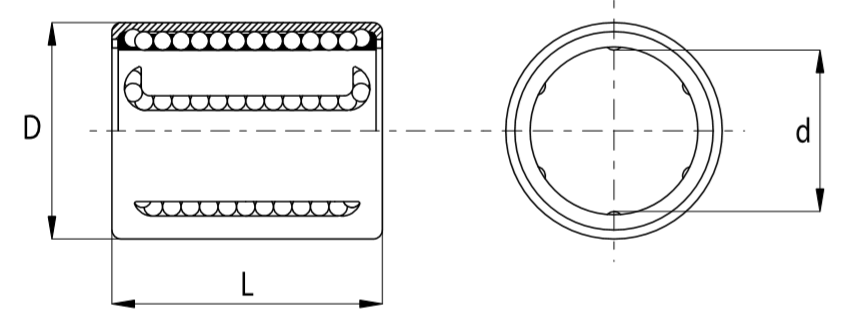

Устройство и конструкция

Конструкция KH1428-PP построена по принципу замкнутой рециркуляции шариков. Внутри стальной наружной обоймы расположен сепаратор с пятью рабочими дорожками, по которым шарики перемещаются при ходе по круглому валу. Такое исполнение помогает равномернее распределять радиальную нагрузку по длине втулки и сохранять плавность перемещения в компактном линейном узле.

Наружная обойма: цилиндрический корпус из стали с наружным диаметром 21 мм; предназначен для установки в посадочное отверстие корпуса.
Сепаратор: полимерный элемент, который удерживает шарики и формирует пять замкнутых каналов рециркуляции.
Шарики: стальные тела качения, обеспечивающие движение по валу с уменьшенным сопротивлением.
Уплотнения PP: полимерные торцевые элементы, снижающие попадание загрязнений и потери смазки.
Смазка: заводская консистентная смазка для первоначальной работы подшипника.

Стоит обратить внимание

KH1428-PP не имеет монтажного фланца, поэтому его положение определяется точностью посадочного отверстия и способом фиксации в корпусе. При запрессовке усилие нужно прикладывать к наружной обойме, не передавая нагрузку через торцевые уплотнения, шарики или направляющий вал.

Подбор и совместимость

KH1428-PP выбирают для линейных направляющих на валу диаметром 14 мм. Корпус подшипника имеет наружный диаметр 21 мм и длину 28 мм, поэтому для установки требуется соответствующее отверстие в корпусе и достаточная монтажная зона. Помимо базовой геометрии необходимо оценить длину направляющей, число опор, массу каретки, расположение центра нагрузки, скорость движения и режим работы оборудования.

Направляющий вал: прецизионный круглый вал Ø14 мм.
Посадка в корпус: отверстие под наружный диаметр подшипника 21 мм.
Монтажная длина: не менее 28 мм с учётом конструктивного запаса.
Исполнение: закрытая втулка с уплотнениями для защиты рабочего канала с торцов.
Контроль перед сборкой: чистота вала, отсутствие рисок и коррозии, соосность посадок и равномерность перемещения после монтажа.

Стоит обратить внимание

Увеличение диаметра вала по сравнению с компактными моделями не отменяет требований к жёсткости узла. Если подвижная часть имеет консольную нагрузку или работает на длинной направляющей, обычно используют несколько подшипников и рассчитывают расстояние между опорами, чтобы снизить перекос.

Ограничения применения

Размерный ряд серии KH-PP

Серия KH-PP объединяет бесфланцевые линейные подшипники закрытого типа для валов разных диаметров. При подборе учитывают не только посадку на вал, но и наружный диаметр корпуса, длину втулки, количество рядов шариков и расчётные нагрузки. В таблице выделен типоразмер KH1428-PP.

Артикул	Внутренний диаметр под вал, мм	Наружный диаметр, мм	Длина корпуса, мм	Количество рядов шариков	Динамическая грузоподъёмность, Н	Статическая грузоподъёмность, Н	Масса, г
KH0824-PP	8	15	24	4	435	280	11,3
KH1026-PP	10	17	26	4	500	370	14,4
KH1228-PP	12	19	28	5	620	510	18,1
KH1428-PP	14	21	28	5	620	520	20,6
KH1630-PP	16	24	30	5	800	620	27,2
KH2030-PP	20	28	30	6	950	790	32,7
KH2540-PP	25	35	40	6	1990	1670	66
KH3050-PP	30	40	50	7	2800	2700	95
KH4060-PP	40	52	60	8	4400	4450	182
KH5070-PP	50	62	70	9	5500	6300	252

Стоит обратить внимание

KH1428-PP занимает промежуточное положение между компактными моделями для валов 10–12 мм и более крупными втулками для валов 16 мм и выше. Такой размер выбирают, когда возможности KH1026-PP уже недостаточно, но увеличение габаритов линейного узла должно оставаться умеренным.

Технические параметры

Применяемость

Аналоги KH1428-PP

При поиске замены KH1428-PP TECHNIX рассматривают закрытые линейные шариковые втулки для вала Ø14 мм с наружным диаметром 21 мм и длиной корпуса 28 мм. Совпадение габаритов — лишь начальный этап: перед установкой аналога необходимо сравнить тип уплотнений, число рядов шариков, нагрузочные характеристики, допуски и рекомендации по смазке.

Производитель	Обозначение аналога	Комментарий по подбору
SKF / Ewellix	LBBR14 / LBBR14-2LS	Базовый размер 14×21×28 мм; для замены следует выбрать закрытое исполнение LBBR14-2LS с уплотнениями с двух сторон и сверить характеристики.
INA (Schaeffler)	KH14-PP / KH1428-PP	Семейство втулок для вала Ø14 мм; перед монтажом нужно подтвердить размеры, тип уплотнений и параметры конкретной модификации.
ZEN	KH-1428 PP	Вариант для поиска по типоразмеру 14×21×28 мм; перед заменой требуется сверка чертежа, исполнения и допустимой нагрузки.
KBS	KH1428-PP	Близкое обозначение для линейной втулки на вал Ø14 мм; перед установкой необходима сверка технического чертежа, уплотнений и нагрузочных характеристик.
NBS	KH1428-PP	Близкое обозначение для линейной втулки на вал Ø14 мм; перед установкой необходима сверка технического чертежа, уплотнений и нагрузочных характеристик.
STAR	0658-2-1428-401	Вариант для поиска по типоразмеру 14×21×28 мм; перед заменой требуется сверка чертежа, исполнения и допустимой нагрузки.

После подбора аналога рекомендуется проверить линейный узел в сборе: посадку подшипника в корпусе, плавность перемещения по всей длине вала, отсутствие заеданий, нагрузку и заметную люфтоподобную радиальную свободу при рабочей нагрузке.

Стоит обратить внимание

Обозначения LBBR14 и LBBR14-2LS могут соответствовать разным вариантам исполнения. Для замены KH1428-PP обычно необходимо выбирать закрытую модификацию и проверять защиту с двух сторон. Нельзя считать аналог полностью взаимозаменяемым только по совпадению габаритов 14×21×28 мм: перед установкой необходимо сопоставить грузоподъёмность, число рядов шариков, уплотнения и посадочные допуски.

Наименования и варианты написания

Часто задаваемые вопросы

Что такое линейный подшипник KH1428-PP?

KH1428-PP — бесфланцевый шариковый линейный подшипник закрытого типа для круглого прецизионного вала диаметром 14 мм. Модель имеет наружный диаметр 21 мм, длину корпуса 28 мм, пятирядную схему качения и торцевые полимерные уплотнения.

Какой вал подходит для KH1428-PP?

KH1428-PP применяется на прецизионном круглом валу диаметром 14 мм. Для нормальной работы поверхность вала должна быть чистой, без заметных рисок, коррозии и отклонений, способных вызвать ускоренный износ или заедание.

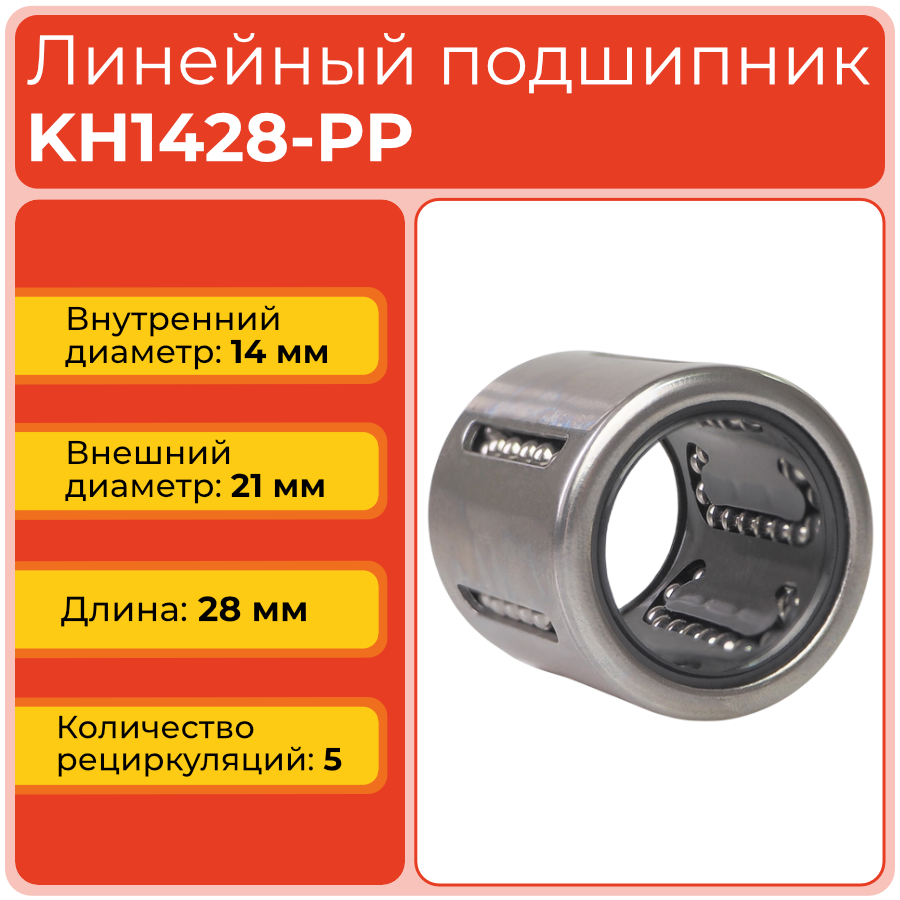

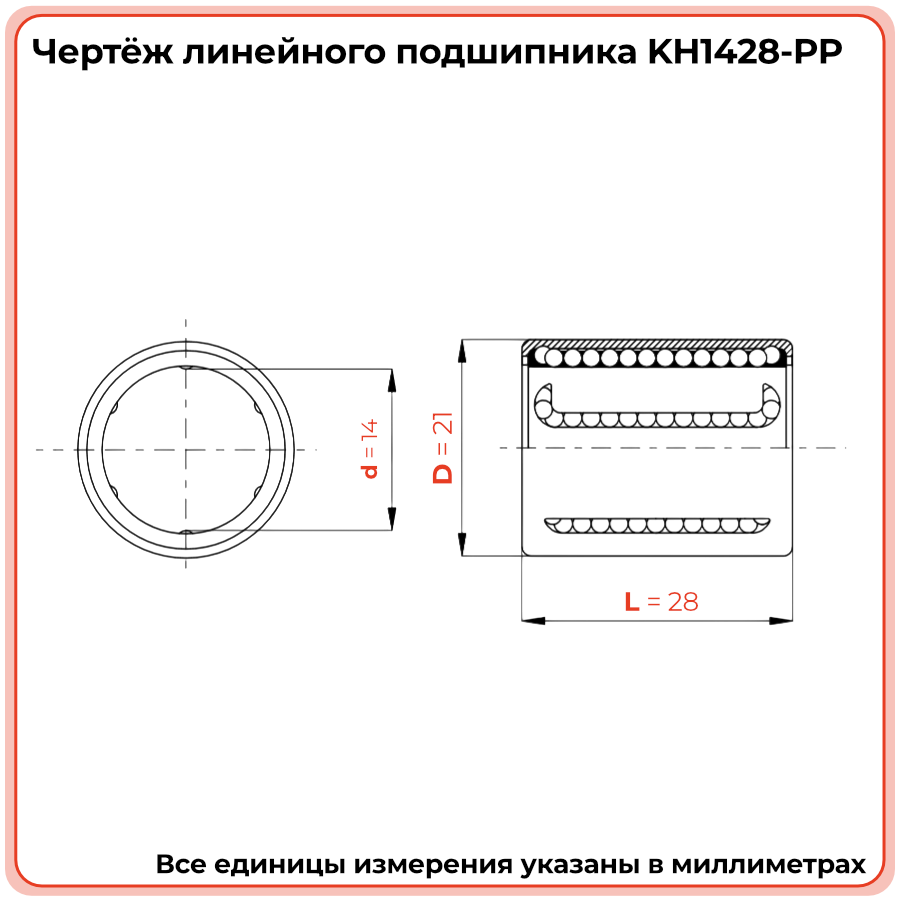

Какие размеры имеет KH1428-PP?

Основные габариты KH1428-PP: внутренний диаметр 14 мм, наружный диаметр 21 мм и длина корпуса 28 мм. Эти размеры необходимо учитывать при подборе направляющего вала, посадочного отверстия и места установки в корпусе.

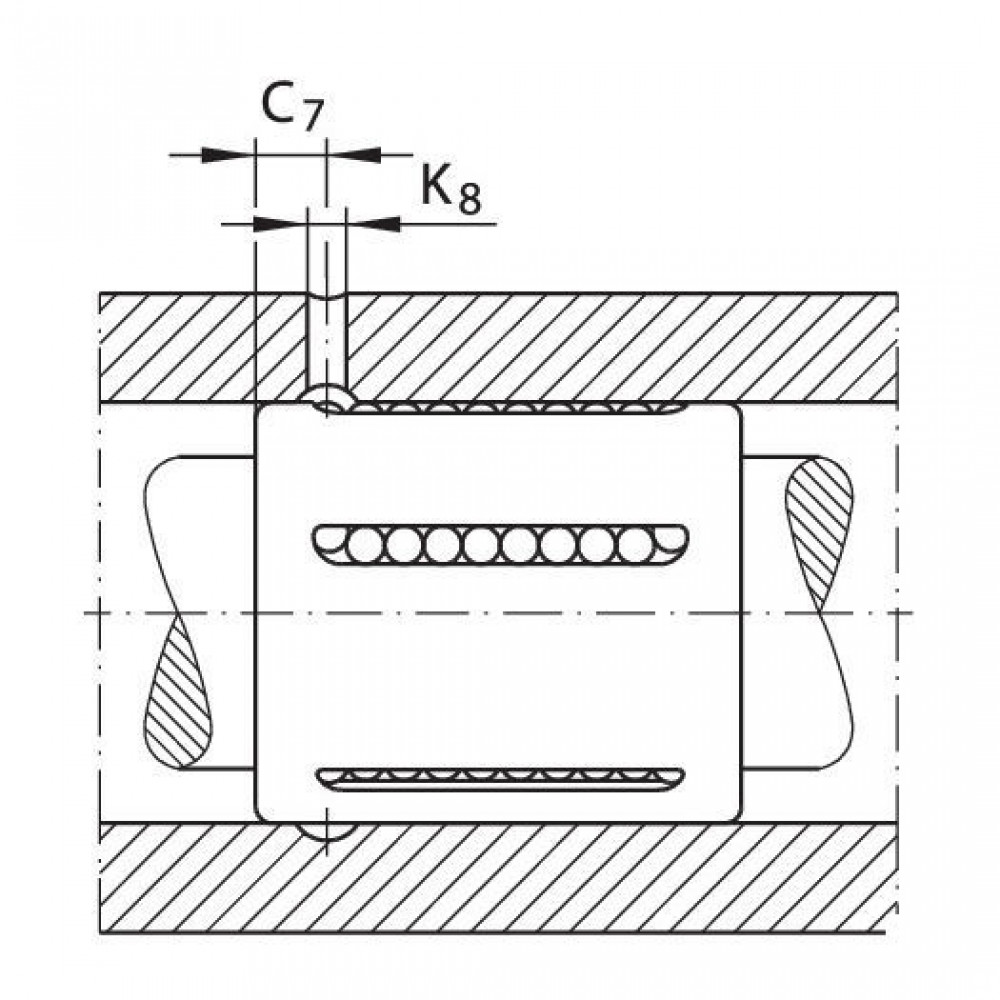

Как монтировать KH1428-PP?

Подшипник монтируют в подготовленное посадочное отверстие корпуса под наружный диаметр 21 мм. При запрессовке нагрузку передают на наружную обойму. Необходимо контролировать соосность вала и корпуса, не допускать перекоса и не передавать монтажное усилие через шарики или уплотнения.

Какая грузоподъёмность у KH1428-PP?

Для KH1428-PP указывают динамическую грузоподъёмность 620 Н и статическую грузоподъёмность 520 Н. При выборе необходимо учитывать направление и характер нагрузки, количество подшипников в каретке, расстояние между опорами, жёсткость корпуса и параметры направляющего вала.

Где применяется KH1428-PP?

Подшипник применяют в линейных модулях и каретках промышленного оборудования, механизмах подачи, системах позиционирования, испытательных стендах, упаковочных и дозирующих машинах, а также в нестандартных механизмах на валах диаметром 14 мм.

Какие аналоги можно рассматривать для KH1428-PP?

Для предварительного поиска можно рассматривать SKF / Ewellix LBBR14 и LBBR14-2LS, INA KH14-PP или KH1428-PP, ZEN KH-1428 PP, KBS KH1428-PP, NBS KH1428-PP и STAR 0658-2-1428-401. Перед заменой необходимо сверить чертёж, размеры 14×21×28 мм, исполнение уплотнений, зазор, грузоподъёмность и требования к посадке.

Для чего нужны уплотнения PP?

Торцевые полимерные уплотнения ограничивают попадание пыли и мелких частиц во внутреннюю рабочую часть втулки и помогают удерживать смазку. При эксплуатации в условиях стружки, абразивной пыли, воды или агрессивных жидкостей требуется дополнительная внешняя защита направляющей.

Как купить KH1428-PP TECHNIX и получить помощь с подбором?

Оформите заказ через корзину, напишите нам на почту zakaz@technix-rus.ru или позвоните нам по номеру +7 (812) 490-76-68. Для технического подбора подготовьте информацию о диаметре вала, размере посадочного отверстия, длине корпуса, нагрузке, количестве подшипников и условиях эксплуатации. Специалисты TECHNIX помогут проверить совместимость подшипника с валом и конструкцией линейного узла.

Техническая информация (.pdf)

Линейные подшипники серии KH PP 481,7 кб

Общая информация

Серия

KH-PP

Корпус

нет

Фланец

нет

Производитель

TECHNIX

Габариты

Внутренний диаметр d, мм

Наружный диаметр D, мм

Длина L, мм

Технические параметры

Количество рециркуляций

Выступ масленки за пределы G, мм

Динамическая нагрузка C, Н

620

Статическая нагрузка C0, Н

520
