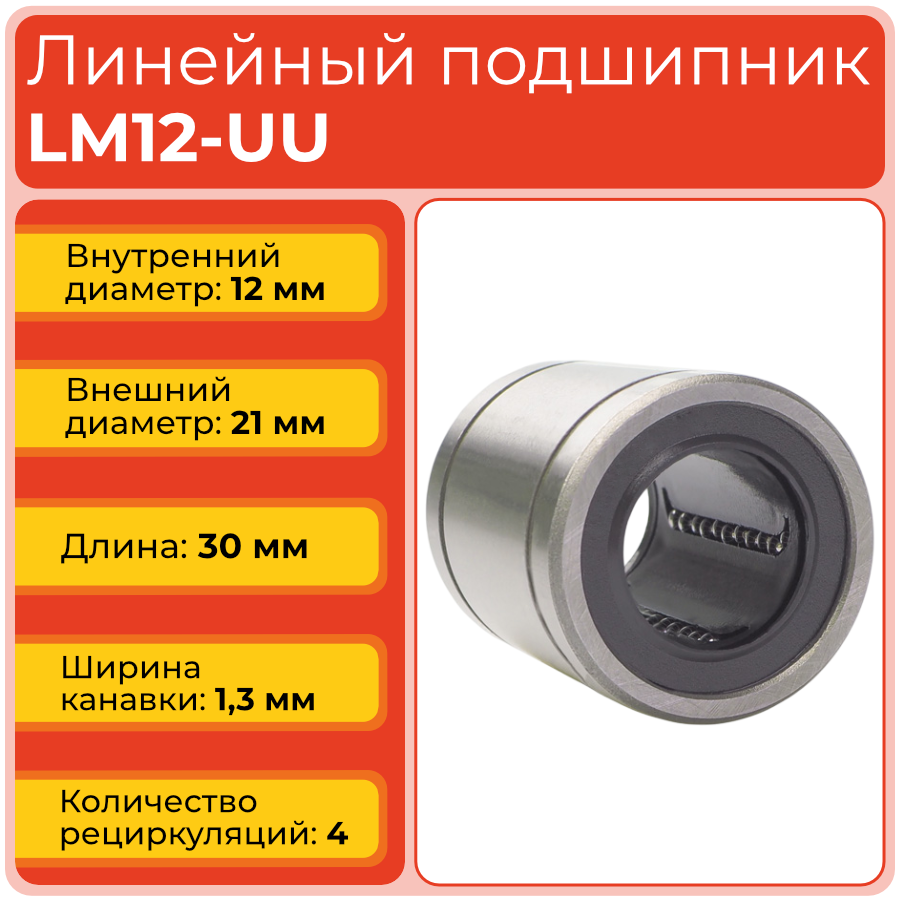

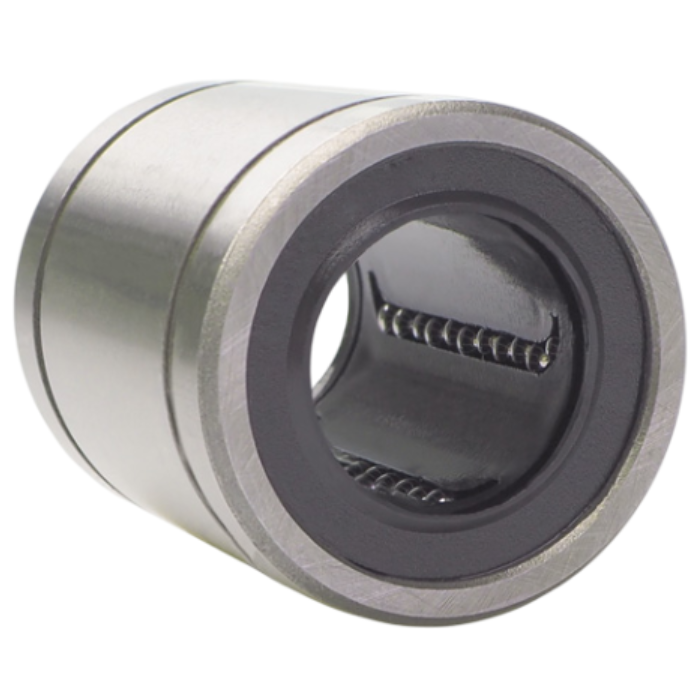

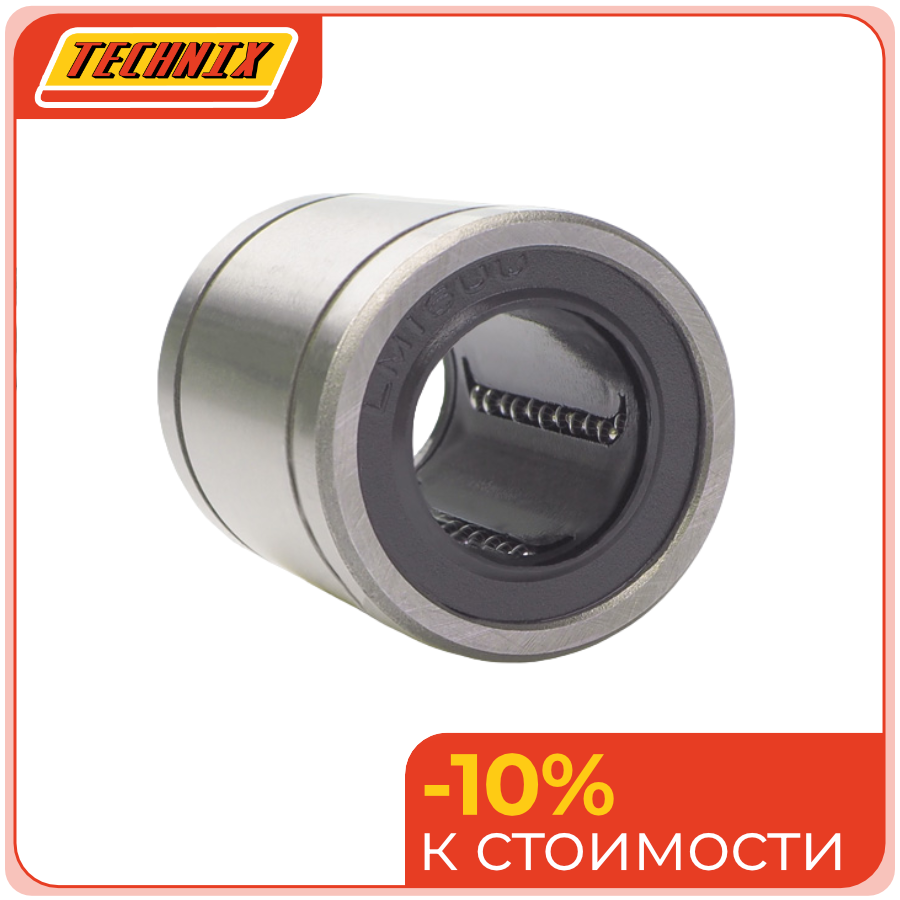

Линейный подшипник LM12-UU TECHNIX — закрытая бесфланцевая шариковая втулка для механизмов с круглым направляющим валом диаметром 12 мм. При наружном размере 21 мм и длине 30 мм модель занимает промежуточное положение в компактном размерном ряду и подходит для узлов, где требуется больше жёсткости, чем у втулок для вала 8–10 мм, но без перехода на крупный корпус.
Двусторонние уплотнения UU закрывают рабочую зону с торцов, уменьшая риск проникновения пыли и помогая сохранить смазку. Цилиндрическое исполнение без фланца удобно для установки в подготовленное отверстие каретки или корпуса линейного механизма.
Стоит обратить внимание

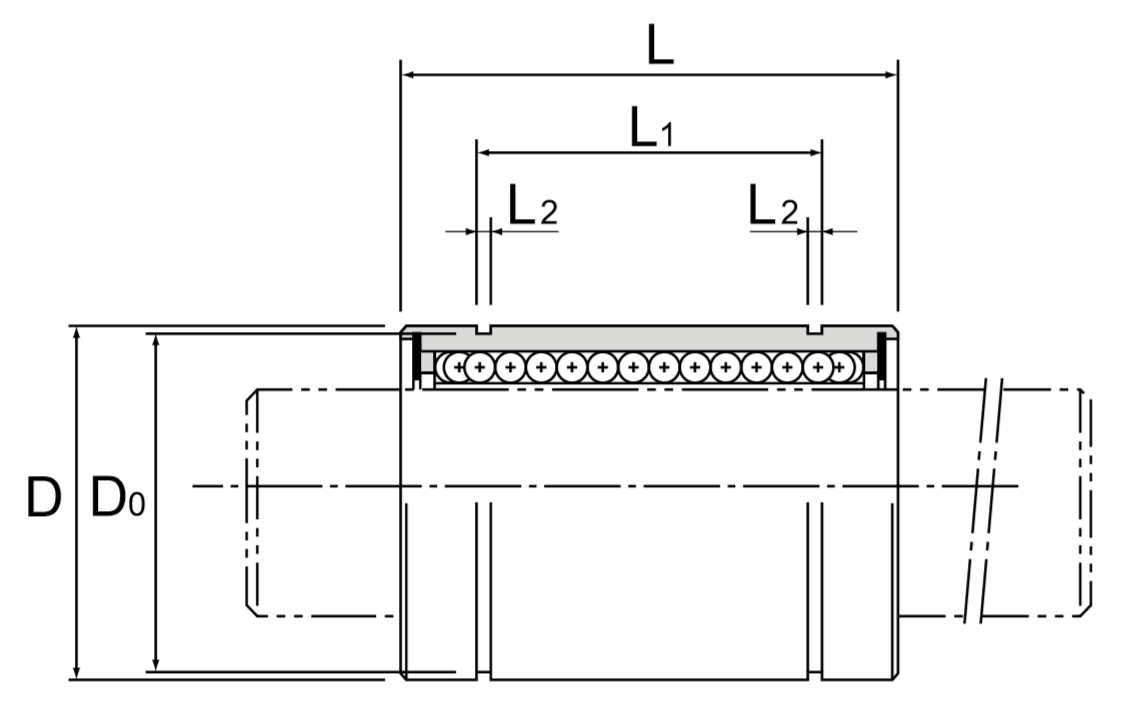

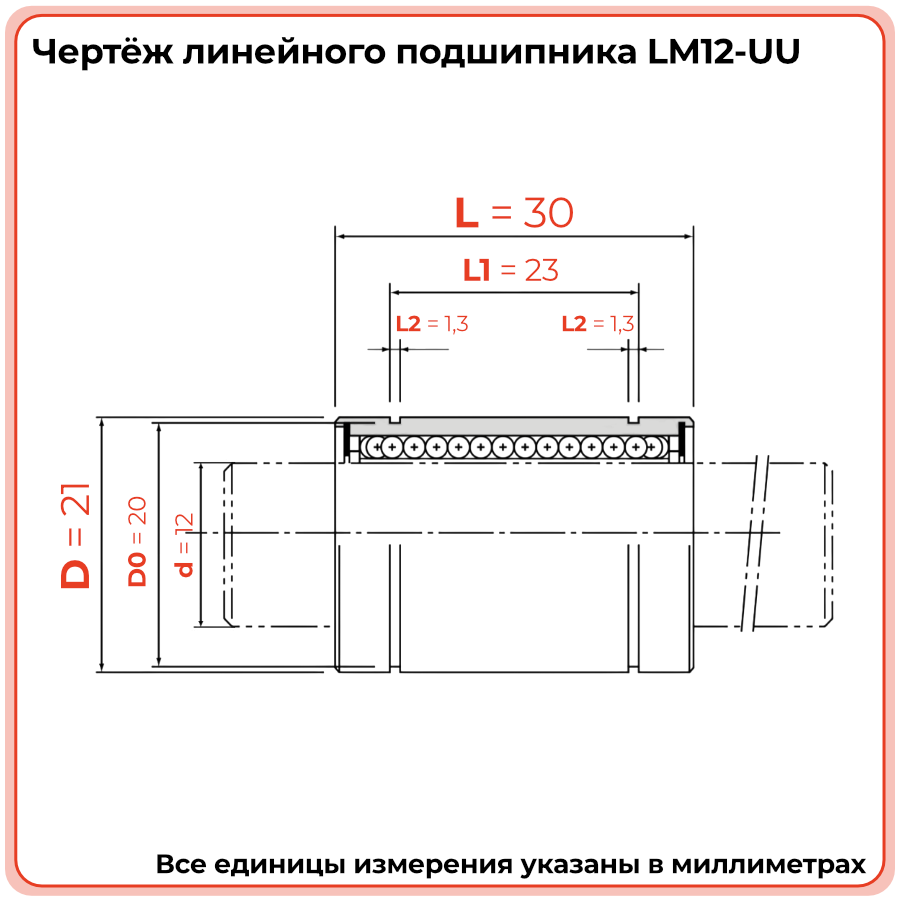

В заявке на LM12-UU укажите все три установочных размера: вал Ø12 мм, посадочное отверстие под корпус Ø21 мм и длину втулки 30 мм. Отдельно проверьте соосность направляющих, качество поверхности вала и схему распределения нагрузки между опорами.
В размерном ряду LM-UU модель LM12-UU выделяется сочетанием вала Ø12 мм и компактного корпуса Ø21×30 мм. Соседние типоразмеры отличаются геометрией и расчётными нагрузками, поэтому замену выполняют только после проверки посадки.
Стоит обратить внимание
LM12-UU больше LM10-UU по диаметру вала и наружному размеру, но остаётся компактнее LM13-UU и следующих моделей. Перед переходом между типоразмерами заново проверяйте корпус и расстояния между опорами.
Для предварительного поиска совместимой линейной втулки LM12-UU используют обозначения изделий на вал Ø12 мм. В таблице приведены распространённые поисковые варианты; окончательную замену подтверждают по габаритному чертежу, уплотнениям и нагрузкам.
При замене сравнивайте не только диаметр вала, но и наружный размер 21 мм, длину 30 мм, количество рециркуляций, вид уплотнений и номинальные нагрузки.
Стоит обратить внимание
LMU12, KH1222PP и LM12UU могут иметь отличия по посадке, длине и расчётным характеристикам. Перед закупкой запрашивайте документацию на конкретную модификацию.
