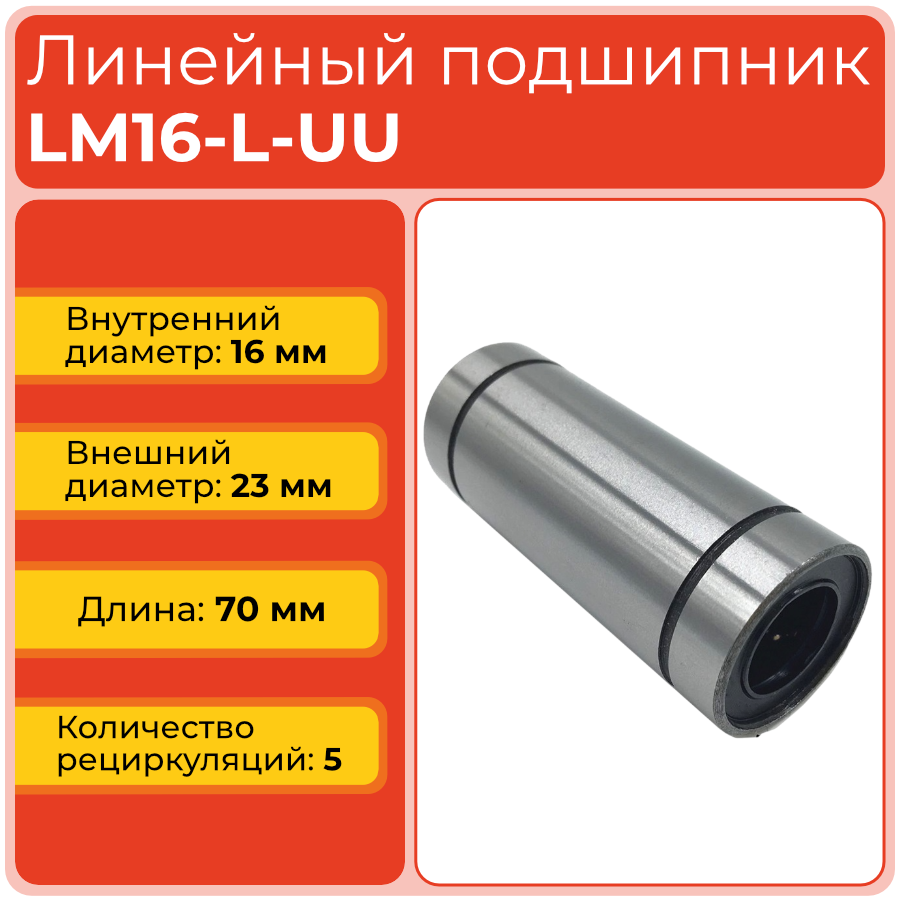

Линейный подшипник LM16-L-UU бесфланцевый закрытого типа в Санкт-Петербурге

В избранное

Артикул: LM16LUUTECHNIX

Характеристики

Серия

—

LM-L-UU

Длина L, мм

—

Наружный диаметр D, мм

—

Все характеристики

Аналоги

Аналог FLI: LM16LUUFLI

416 руб.

/шт

462 руб.

Нет в наличии

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Заказать счет Счет

Запросить консультацию по подбору Консультация Проверим совместимость, подберем аналог, уточним срок

Гарантия 12 месяцев

Система скидок для постоянных клиентов

Резерв товара под ваши потребности

Несколько этапов проверки качества товара

Помощь
эксперта

+7 (812) 490-76-68

Заказать звонок

Оптовые цены

Выгодные условия для оптовых клиентов

Получить оптовый прайс

Бесперебойные поставки комплектующих

Заключение договоров сотрудничества

Заключить договор

Запрос финансовой отсрочки

Для постоянных клиентов

Получить отсрочку

Навигация по описанию

О товаре Расшифровка артикула Устройство Подбор Ограничения Размерный ряд Тех. параметры Применяемость Аналоги Наименования FAQ

О товаре LM16-L-UU линейный подшипник

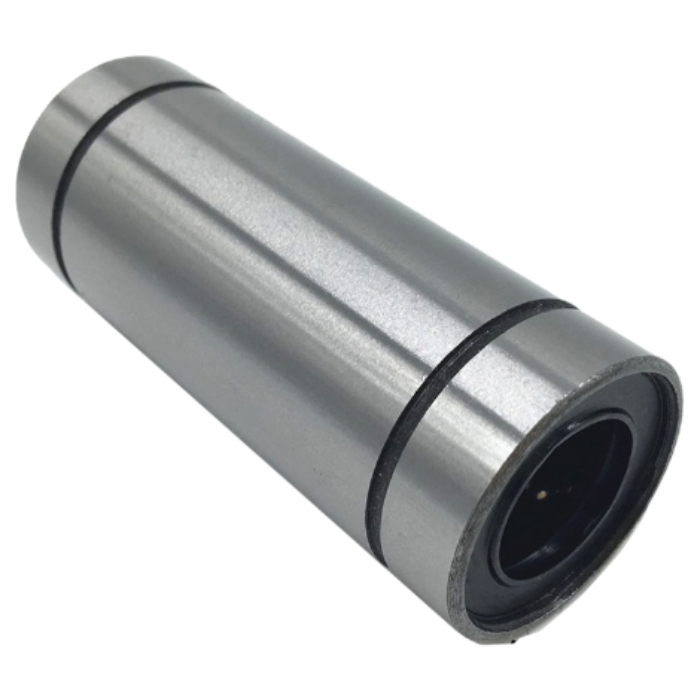

Линейный подшипник LM16-L-UU TECHNIX — закрытая удлинённая бесфланцевая втулка для перемещения по круглому валу диаметром 16 мм. Габариты изделия составляют 16 × 28 × 70 мм. Пять контуров рециркуляции шариков обеспечивают плавный ход и более равномерное распределение нагрузки в сравнении с младшими моделями серии.

Двусторонние уплотнения UU удерживают смазку внутри подшипника и снижают вероятность попадания пыли в рабочую зону. Бесфланцевая конструкция рассчитана на установку в подготовленное цилиндрическое отверстие корпуса.

Стоит обратить внимание

Перед заказом проверьте вал Ø16 мм, посадочное отверстие под наружный диаметр 28 мм и длину корпуса 70 мм. Также предусмотрите способ фиксации втулки, поскольку фланец у модели отсутствует.

Расшифровка артикула

Устройство и принцип перемещения

Подбор и совместимость

Ограничения применения

Размерный ряд серии LM-L-UU

Серия LM-L-UU включает закрытые удлинённые бесфланцевые линейные подшипники для валов диаметром от 6 до 60 мм. Текущая модель LM16-L-UU выделена.

Артикул	Внутренний диаметр, мм	Наружный диаметр, мм	Длина корпуса, мм	Количество рециркуляций	Динамическая нагрузка, Н	Статическая нагрузка, Н
LM6-L-UU	6	12	35	4	320	520
LM8-L-UU	8	15	45	4	430	780
LM10-L-UU	10	19	55	4	580	1100
LM12-L-UU	12	21	57	4	650	1200
LM16-L-UU	16	28	70	5	1230	2350
LM20-L-UU	20	32	80	5	1400	2750
LM25-L-UU	25	40	112	6	1560	3104
LM30-L-UU	30	45	123	6	2490	5490
LM40-L-UU	40	60	154	6	3430	8040
LM50-L-UU	50	80	192	6	6080	15900
LM60-L-UU	60	90	211	6	7650	20000

Стоит обратить внимание

LM16-L-UU занимает промежуточное положение в серии: он заметно прочнее младших моделей и при этом сохраняет умеренные габариты для компактных промышленных узлов.

Технические параметры

Применяемость

Аналоги LM16-L-UU

Для предварительного поиска замены рассматривают закрытые удлинённые линейные втулки для вала Ø16 мм. Контрольные размеры LM16-L-UU TECHNIX — 16×28×70 мм. Перед заменой сопоставляют длину, наружный диаметр, уплотнения, число рециркуляций и нагрузки.

Производитель	Обозначение аналога	Комментарий по подбору
THK	LM16L	Удлинённая втулка для вала Ø16 мм; закрытое исполнение и полный размер уточняют по каталогу.
HIWIN	LMBL 16 UU	Близкая закрытая длинная втулка; требуется сопоставить размеры 28×70 мм и нагрузки.
Schaeffler / INA	LBCD16-2LS	Линейная втулка с защитными элементами для предварительного сравнения; характеристики версии уточняют отдельно.
FLI	LM16LUUFLI	Поисковое обозначение закрытой втулки на вал Ø16 мм; нужна сверка чертежа и нагрузок.

Аналоги используются для первичного поиска, но не подтверждают автоматическую взаимозаменяемость. Окончательный подбор выполняют по технической документации.

Стоит обратить внимание

Даже при совпадении основных размеров могут отличаться посадочные допуски, материалы, уплотнения и допустимые нагрузки. Для ответственного узла необходима проверка всех характеристик.

Наименования и варианты поиска

Часто задаваемые вопросы

Что представляет собой LM16-L-UU TECHNIX?

Это закрытый удлинённый бесфланцевый линейный шариковый подшипник для круглого вала диаметром 16 мм. Модель имеет наружный диаметр 28 мм, длину корпуса 70 мм и пять контуров рециркуляции.

Какой вал нужен для LM16-L-UU?

Подшипник рассчитан на круглый прецизионный вал номинальным диаметром 16 мм. Поверхность должна быть чистой, ровной и без коррозии, глубоких рисок или заметного биения.

Какие размеры у LM16-L-UU?

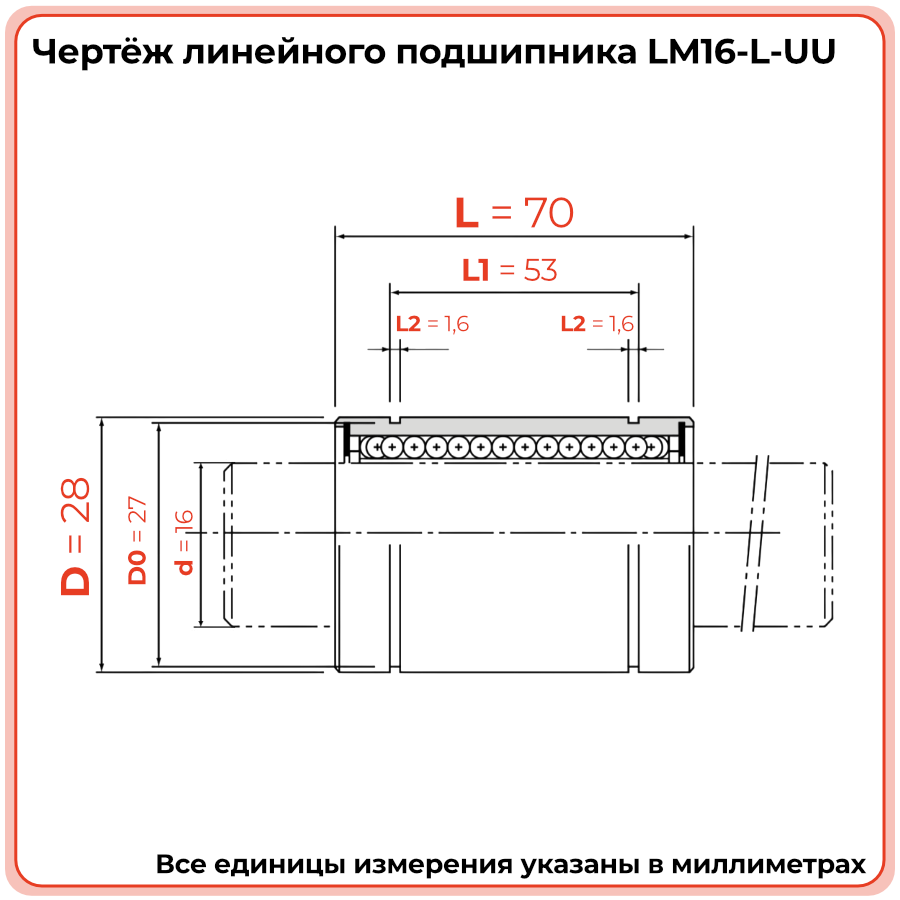

Основные размеры: внутренний диаметр 16 мм, наружный диаметр 28 мм, длина корпуса 70 мм. Длина монтажной площадки — 53 мм, внешний диаметр сальника — 27 мм.

Как установить LM16-L-UU?

Втулку устанавливают в цилиндрическое отверстие под наружный диаметр 28 мм. При запрессовке усилие передают на наружную обойму, обеспечивая соосность и не повреждая уплотнения.

Какая грузоподъёмность у LM16-L-UU?

Динамическая грузоподъёмность составляет 1230 Н, статическая — 2350 Н. При расчёте учитывают количество опор, направление нагрузки, скорость движения и требуемый ресурс.

Где применяется LM16-L-UU?

Модель используют в координатных столах, линейных модулях, подающих механизмах, упаковочном оборудовании, измерительных стендах и небольшой станочной оснастке.

Какие аналоги можно рассматривать?

Для предварительного поиска можно рассматривать THK LM16L, HIWIN LMBL 16 UU, Schaeffler / INA LBCD16-2LS и FLI LM16LUUFLI. Перед заменой сравнивают размеры, уплотнения, допуски и нагрузки.

Чем LM16-L-UU отличается от короткой втулки LM16?

LM16-L-UU имеет удлинённый корпус длиной 70 мм и закрытое исполнение с двусторонними уплотнениями. Для монтажа требуется больше места, но увеличивается длина опоры на валу.

Как заказать LM16-L-UU и получить помощь с подбором?

Заказ можно оформить через карточку товара, по почте zakaz@technix-rus.ru или по телефону +7 (812) 490-76-68. Для подбора подготовьте данные о валу, посадочном отверстии, нагрузке, скорости и условиях эксплуатации.

Техническая информация (.pdf)

Линейные подшипники серии LM L UU 512,3 кб

Общая информация

Серия

LM-L-UU

Корпус

нет

Фланец

нет

Производитель

TECHNIX

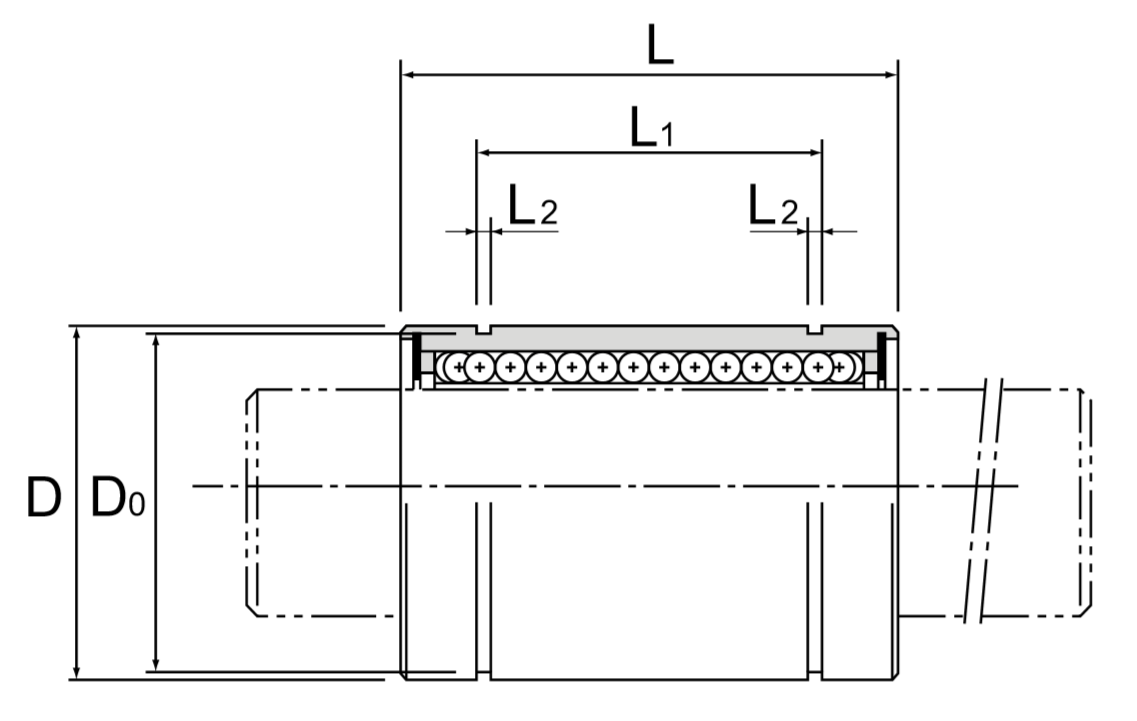

Габариты

Внутренний диаметр d, мм

Наружный диаметр D, мм

Длина L, мм

Технические параметры

Количество рециркуляций

Длина монтажной площадки L1, мм

Ширина канавки L2, мм

1,6

Динамическая нагрузка C, Н

1230

Статическая нагрузка C0, Н

2350

Внешний диаметр сальника D0, мм
