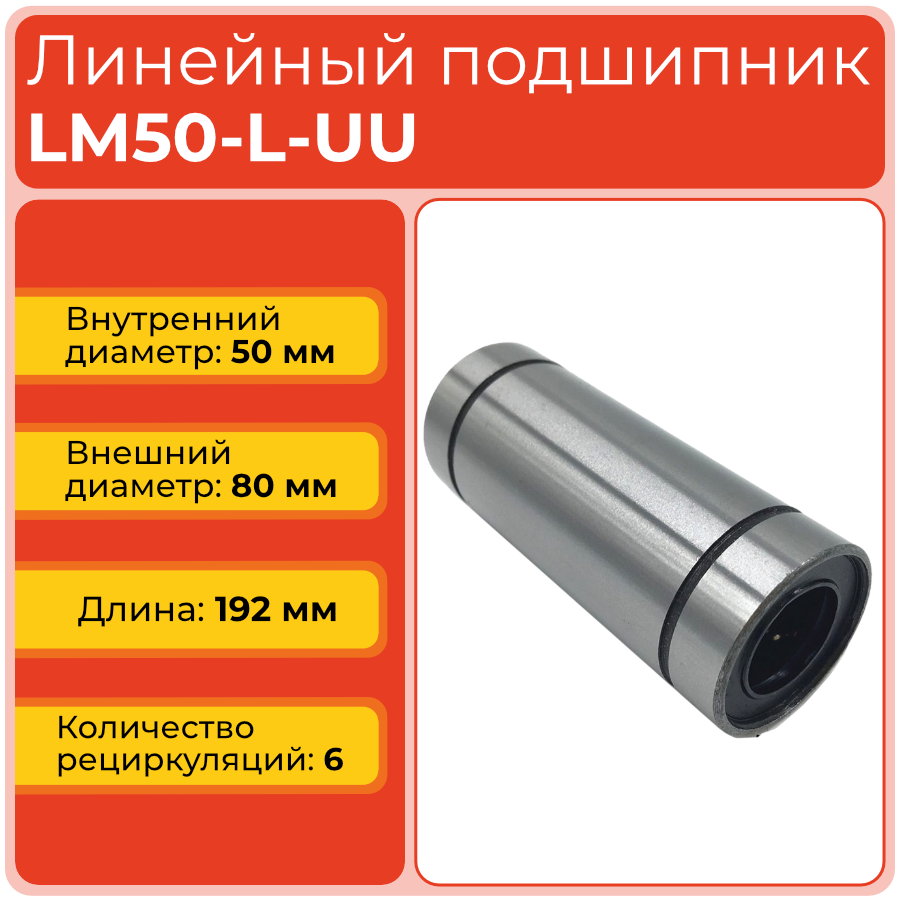

LM50-L-UU расшифровывается следующим образом:
- LM - стандарт метрической серии азиатского происхождения
- 50 - внутренний диаметр отверстия (мм), соответствует диаметру вала
- L - Long (удлинённый); длина корпуса увеличена по сравнению со стандартной серией LM-UU
- UU - наличие двух контактных уплотнений (сальников) с обеих торцевых сторон
Устройство и конструкция

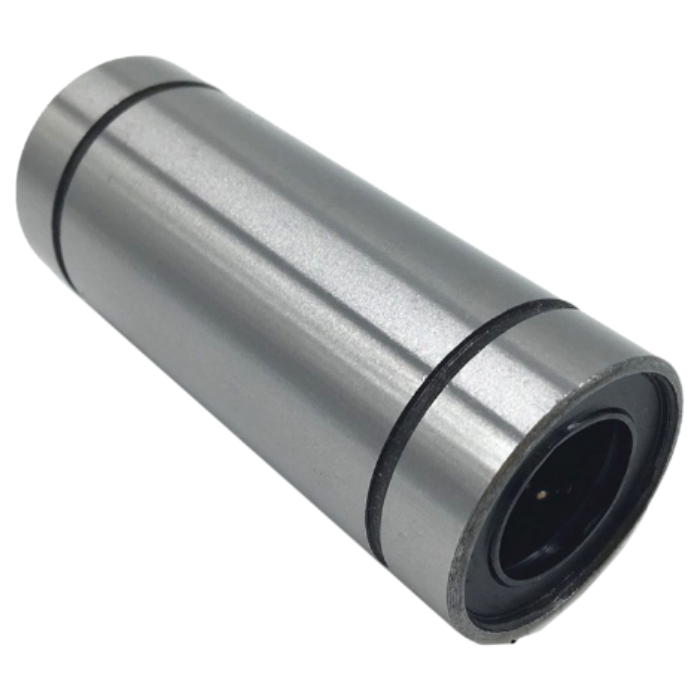

Линейный подшипник LM50-L-UU состоит из следующих элементов:
- Наружная обойма - стальная труба с наружным диаметром 80 мм, запрессовываемая в посадочное отверстие корпуса исполнительного механизма
- Сепаратор (ретейнер) - пластиковый или стальной каркас с 6 рециркуляционными дорожками, удерживающий стальные шарики в замкнутых контурах
- Стальные шарики - тела качения, обеспечивающие линейное перемещение с минимальным трением. Нагруженные шарики катятся по внутренней поверхности обоймы и поверхности вала, незагруженные - возвращаются по обратному каналу
- Стопорные кольца - металлические кольца на торцах, фиксирующие сепаратор внутри обоймы
- Уплотнения UU - два резиновых или полиуретановых сальника на каждом торце, защищающие внутреннее пространство от пыли, стружки и влаги
Тип контакта - точечный (шарик–вал), что обусловливает низкое трение и высокую скорость перемещения.

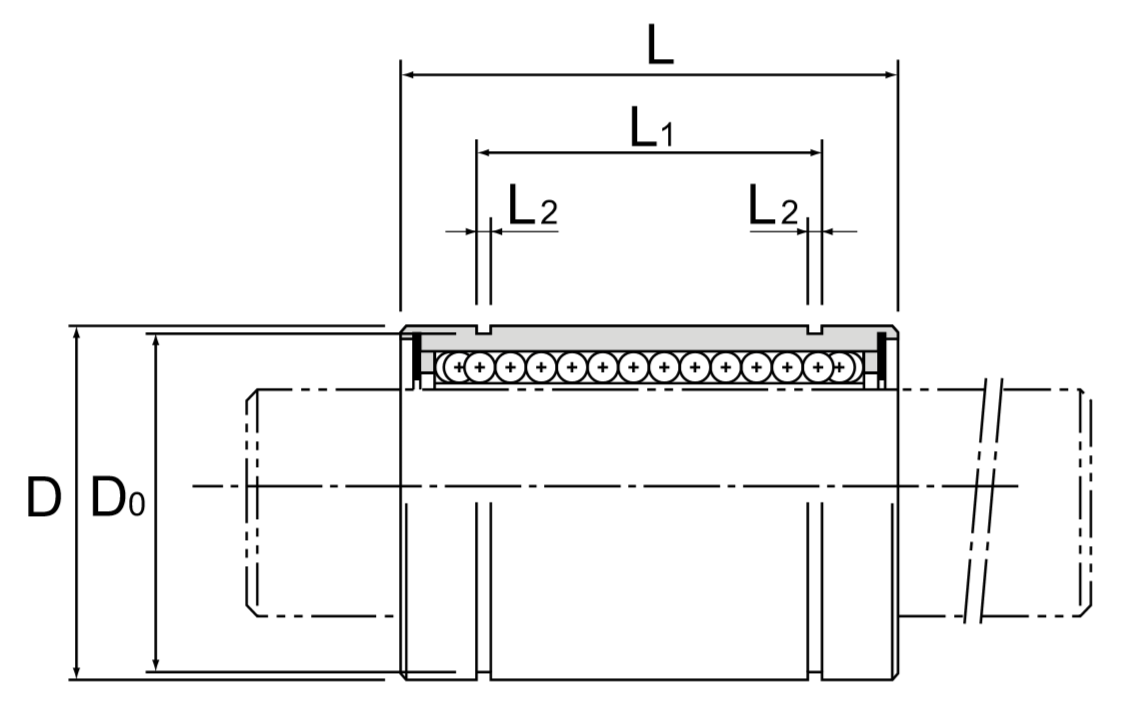

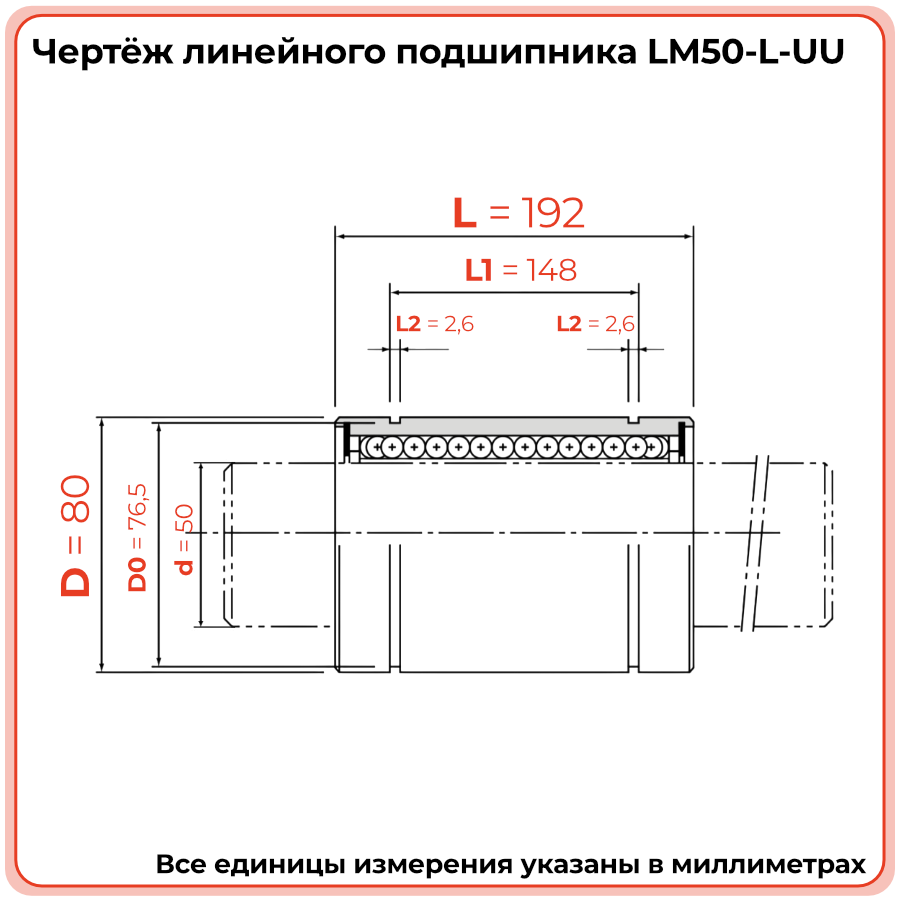

Таблица размеров серии LM-L-UU
| Модель | d, мм | D, мм | L, мм | L1, мм | Рядов шариков | C, Н | C0, Н | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| LM6-L-UU | 6 | 12 | 35 | 27 | 4 | 324 | 529 | 0.052 |
| LM8-L-UU | 8 | 15 | 45 | 35 | 4 | 431 | 784 | 0.032 |
| LM08-L-UU | 8 | 15 | 45 | 35 | 4 | 431 | 784 | 0.032 |
| LM10-L-UU | 10 | 19 | 55 | 44 | 4 | 588 | 1100 | 0.06 |
| LM12-L-UU | 12 | 21 | 57 | 46 | 4 | 657 | 1200 | 0.064 |
| LM16-L-UU | 16 | 28 | 70 | 53 | 5 | 1230 | 2350 | 0.145 |
| LM20-L-UU | 20 | 32 | 80 | 61 | 5 | 1400 | 2750 | 0.17 |
| LM25-L-UU | 25 | 40 | 112 | 82 | 6 | 1560 | 3140 | 0.44 |
| LM30-L-UU | 30 | 45 | 123 | 89 | 6 | 2490 | 5490 | 0.52 |
| LM40-L-UU | 40 | 60 | 151 | 121 | 6 | 3430 | 8040 | 1.17 |
| LM50-L-UU | 50 | 80 | 192 | 148 | 6 | 6080 | 15900 | 3.1 |
| LM60-L-UU | 60 | 90 | 211 | 170 | 6 | 7650 | 20000 | 3.5 |
Таблица аналогов
| Производитель | Обозначение | Страна |
|---|---|---|
| THK Co., Ltd. | LM…L (серия LM-L) | Япония |
| HIWIN Technologies | LMBL…UU (серия LM-L) | Тайвань |
| Schaeffler / INA | LBCD…-2LS (серия LBCD) | Германия |
Применяемость на практике
Применяется в крупных обрабатывающих центрах и горизонтально-расточных станках, где требуется высокая нагрузочная способность при точном линейном ходе. Вал 50 мм обеспечивает минимальный прогиб.
Сферы применения
- Фрезерные и токарные станки с ЧПУ
- Аддитивное производство (3D-принтеры)
- Лабораторное и измерительное оборудование
- Сборочные линии и манипуляторы
- Упаковочное оборудование
Ответы на частые вопросы
- Как рассчитать ресурс подшипника? Ресурс рассчитывается по формуле пробега на основе динамической нагрузки C, рабочей нагрузки P и условий работы. Базовый пробег для C/P=1 составляет 50 км.
- Допустима ли работа без смазки? Подшипник не предназначен для работы всухую. При отсутствии регулярной смазки ресурс снижается на 60–80%.
- Можно ли использовать этот подшипник на вертикальных осях? Да, ориентация монтажа не ограничена. При вертикальной установке следует предусмотреть защиту от вымывания смазки.
