О товаре

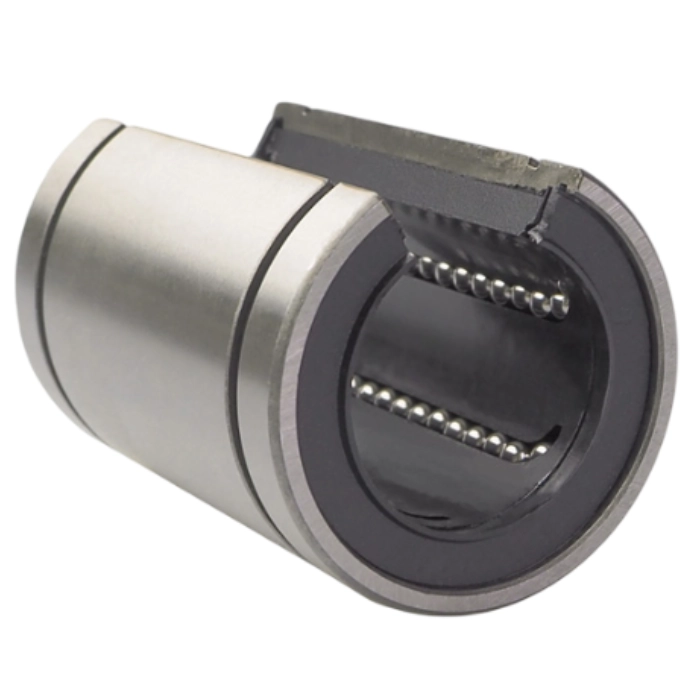

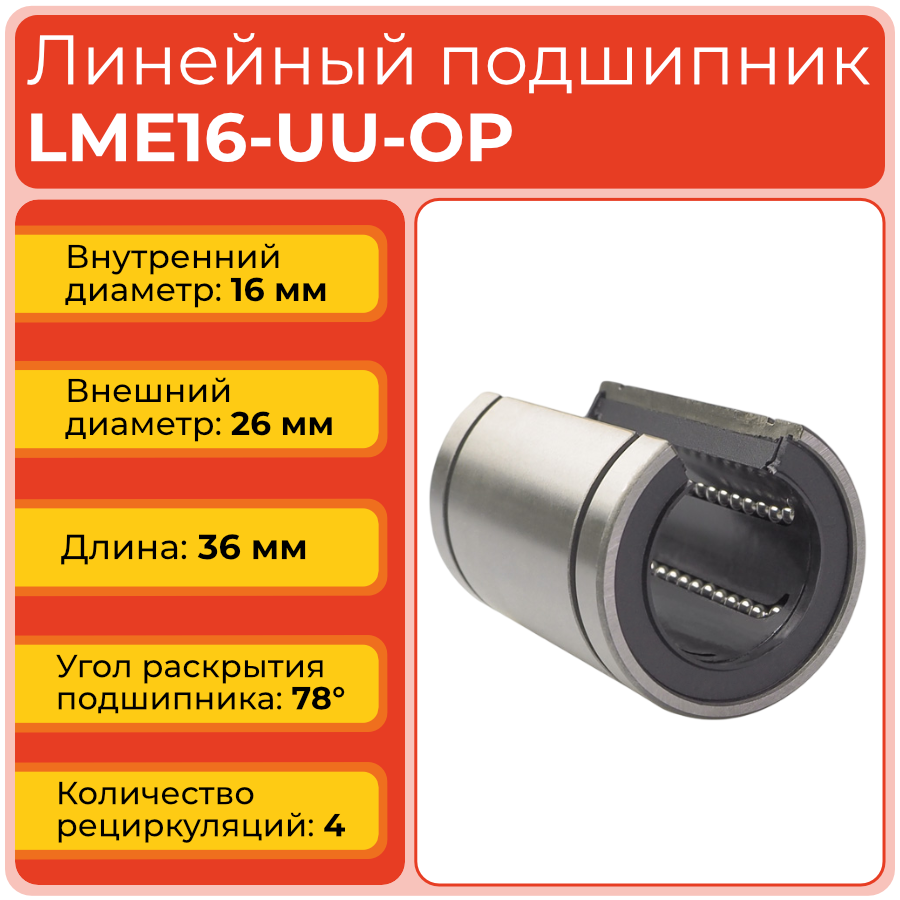

Линейный подшипник LME16-UU-OP - бесфланцевый подшипник открытого типа для вала ∅16 мм. Предназначен для систем линейного перемещения с опорным валом, где боковая стойка или шина исключает применение стандартного закрытого корпуса.
Расшифровка артикула
- LME - линейный подшипник европейской размерности
- 16 - внутренний диаметр посадки на вал: 16 мм
- UU - двусторонние резиновые уплотнения с обоих торцов
- OP - открытое исполнение корпуса (Open): продольный паз для монтажа на опорном валу с боковой опорой
Полное обозначение: LME16-UU-OP (TECHNIX). Альтернативное обозначение по классификации NBS/ISB: KBO1636PP.
Конструкция и устройство
Подшипник состоит из закалённой стальной гильзы с продольным пазом (углом раскрытия 78°), полиамидного сепаратора с четырьмя рядами рециркулирующих шариков, двусторонних резиновых уплотнений (тип UU) и стопорных канавок на наружной поверхности. Материал - высокоуглеродистая хромированная сталь.
Размерный ряд серии LME-UU-OP
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.

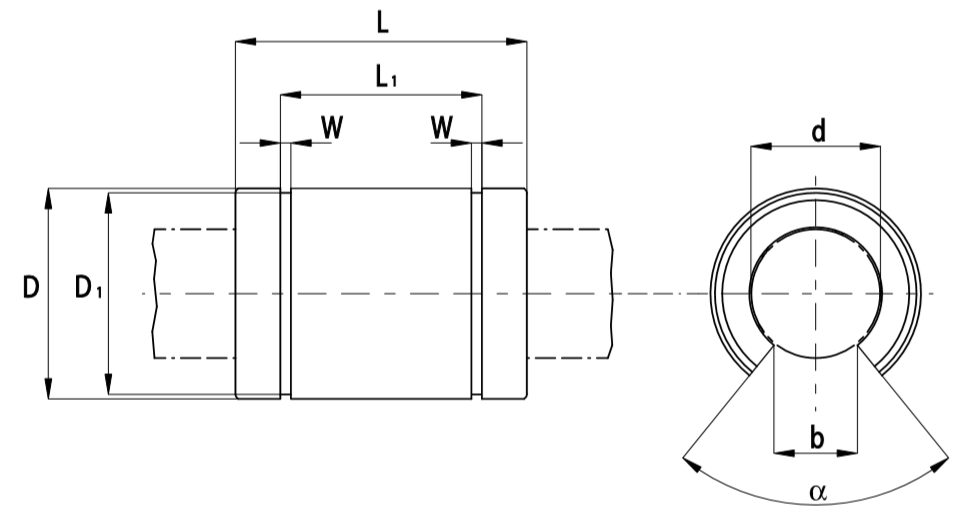

| Модель | d, мм | D, мм | L, мм | L1, мм | D1, мм | h, мм | W, мм | α, ° | C, Н | C0, Н |
|---|---|---|---|---|---|---|---|---|---|---|
| LME12-UU-OP | 12 | 22 | 32 | 22,9 | 21 | 7,5 | 1,3 | 78 | 410 | 590 |
| LME16-UU-OP | 16 | 26 | 36 | 24,9 | 24,9 | 10 | 1,3 | 78 | 770 | 1170 |
| LME20-UU-OP | 20 | 32 | 45 | 31,5 | 30,3 | 10 | 1,6 | 60 | 860 | 1370 |
| LME25-UU-OP | 25 | 40 | 58 | 44,1 | 37,5 | 12,5 | 1,85 | 60 | 980 | 1560 |
| LME30-UU-OP | 30 | 47 | 68 | 52,1 | 44,5 | 12,5 | 1,85 | 50 | 1560 | 2740 |
| LME40-UU-OP | 40 | 62 | 80 | 60,6 | 59 | 16,8 | 2,15 | 50 | 2150 | 4010 |
| LME50-UU-OP | 50 | 75 | 100 | 77,6 | 72 | 21 | 2,65 | 50 | 3820 | 7930 |
Технические параметры и условия эксплуатации

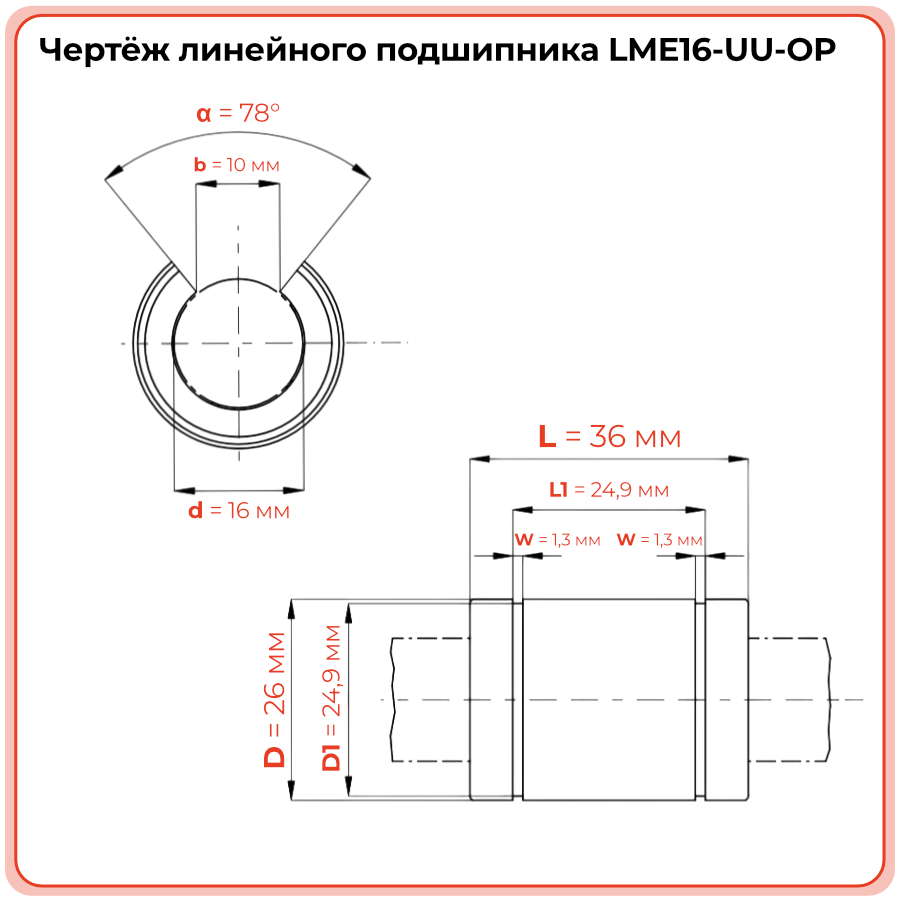

Подшипник работает по принципу рециркуляции шариков в 4 замкнутых дорожках качения. Продольный паз с углом раскрытия 78° обеспечивает возможность использования на валах с боковым креплением. Динамическая грузоподъёмность - 770 Н, статическая - 1170 Н. Двустороннее уплотнение (UU) надёжно защищает рабочую зону от пыли, стружки и влаги. Рабочий диапазон температур: от −20°C до +80°C.
- Внутренний диаметр (d): 16 мм
- Наружный диаметр (D): 26 мм
- Длина (L): 36 мм
- Длина монтажной площадки (L1): 24,9 мм
- Диаметр дна канавки (D1): 24,9 мм
- Зазор на корпусе (h): 10 мм
- Ширина канавки (W): 1,3 мм
- Угол раскрытия (α): 78°
- Количество рециркуляций (рядов шариков): 4
- Динамическая нагрузка (C): 770 Н
- Статическая нагрузка (C0): 1170 Н
- Рабочая температура: от −20°C до +80°C
- Материал: высокоуглеродистая хромированная сталь
- Уплотнение: двустороннее резиновое (тип UU)
Применяемость
Подшипник LME16-UU-OP востребован в станочных узлах и промышленных автоматах, где вал ∅16 мм опирается на стойку или рельс, не допускающий применение цельного корпуса. Благодаря четырём рядам шариков подшипник выдерживает более высокие нагрузки по сравнению с типоразмером LME12, что расширяет его применение в приводных и транспортных механизмах.
- Фрезерные и координатно-расточные станки с ЧПУ
- Промышленные роботы и манипуляторы
- Лазерные и плазменные режущие комплексы
- Автоматизированные системы подачи и дозирования
- Лабораторное и аналитическое оборудование
- Упаковочные и сортировочные машины
Аналоги
Подшипник LME16-UU-OP (TECHNIX) является полным аналогом следующих изделий:
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS/ISB | KBO1636PP | Полный аналог |
| INA | KBO16-PP / LBCT16-2LS | Полный аналог |
| SKF | LBCT16-2LS | Полный аналог |
| THK | LME16UU-OP | Полный аналог |
| Samick | LME16UU-OP | Полный аналог |
Часто задаваемые вопросы
- Как правильно установить LME16-UU-OP?
Убедитесь, что диаметр вала соответствует 16 мм с допуском h6/g6, шероховатость поверхности - не хуже Ra 0,4. Устанавливайте подшипник на вал плавным нажатием без перекоса. Зафиксируйте стопорными кольцами по канавкам (W=1,3 мм). Совместите паз подшипника с опорной конструкцией вала. Заложите пластичную смазку перед вводом в эксплуатацию. - Как понять, что подшипник пора менять?
Признаки износа: радиальный или осевой люфт, посторонний шум и вибрация, ухудшение плавности хода, видимые следы питтинга или выкрашивания на шариках и дорожках. Рекомендуемый интервал плановой замены - каждые 800–1200 часов наработки в зависимости от условий эксплуатации. - Чем LME16-UU-OP отличается от LME16-UU?
LME16-UU - стандартное закрытое исполнение с цельной гильзой. Версия OP имеет продольный паз с углом раскрытия 78°, позволяющий устанавливать подшипник на вал, опирающийся на боковую стойку. Замена закрытого типа на OP требует соответствующего корпуса с пазом. - Совместим ли LME16-UU-OP с аналогами других производителей?
Да. Подшипник полностью взаимозаменяем с KBO1636PP (NBS/ISB), LBCT16-2LS (SKF/INA) и аналогами THK и Samick без доработки посадочных мест. - Как часто необходимо добавлять смазку?
В штатных условиях (без абразива и влаги) - каждые 600–900 часов. В запылённых или нагруженных условиях - каждые 200–400 часов. Рекомендуемые смазки: литол-24, ЦИАТИМ-201, Mobilux EP 2.
