О товаре

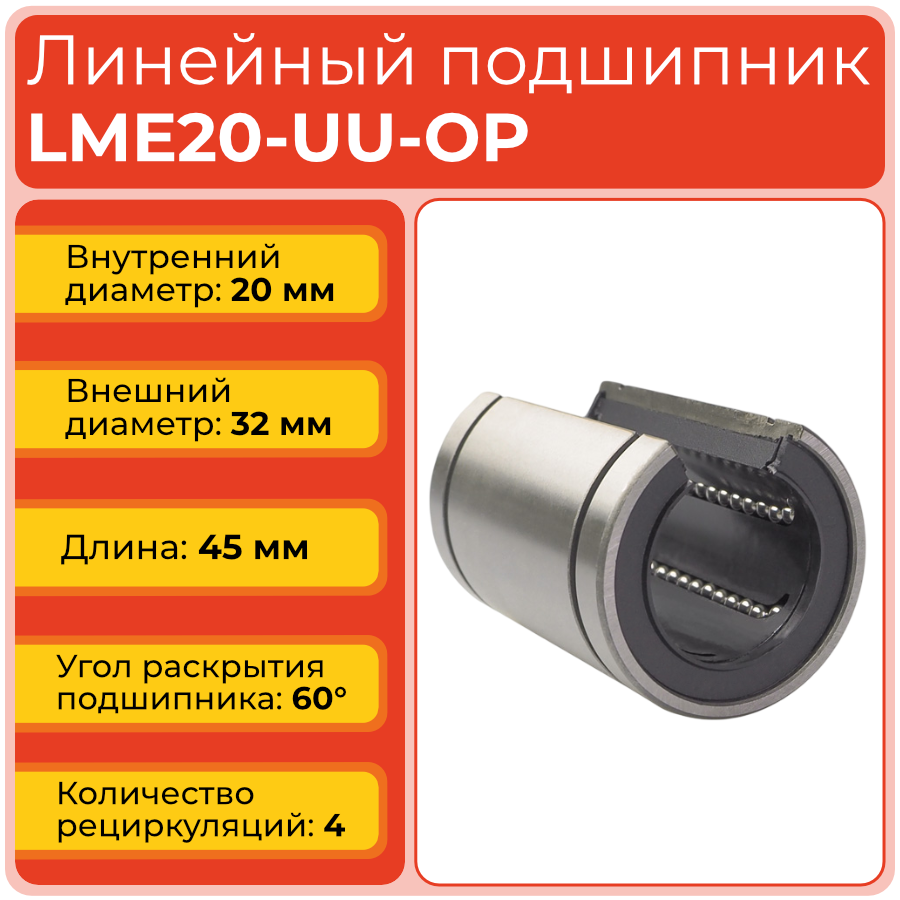

Линейный подшипник LME20-UU-OP - бесфланцевый подшипник открытого типа для вала ∅20 мм. Компактное исполнение среднего диапазона для узлов с боковой опорой вала в станках, промышленных роботах и автоматизированном оборудовании.
Расшифровка артикула
- LME - линейный подшипник европейской размерности
- 20 - внутренний диаметр посадки на вал: 20 мм
- UU - двусторонние резиновые уплотнения с обоих торцов
- OP - открытое исполнение корпуса (Open): продольный паз для монтажа на опорном валу с боковой стойкой
Полное обозначение: LME20-UU-OP (TECHNIX). Альтернативное обозначение по классификации NBS/ISB: KBO2045PP.
Конструкция и устройство

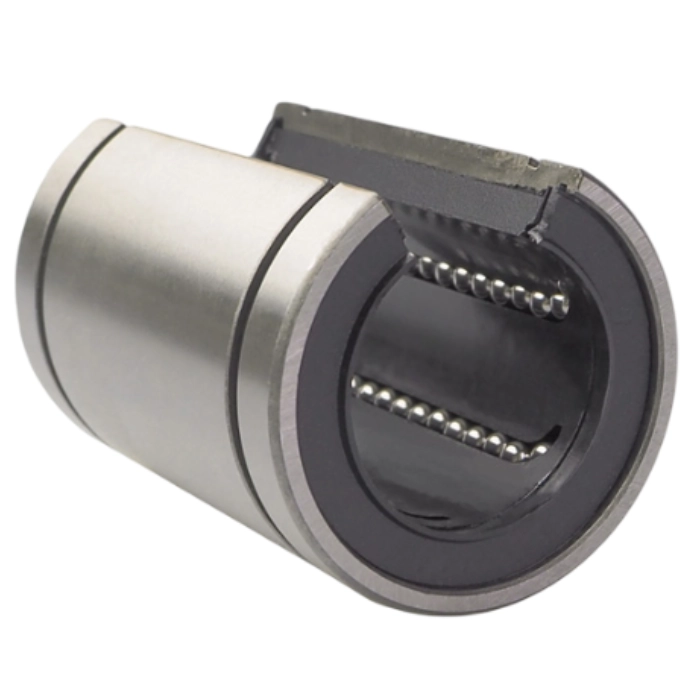

Подшипник включает закалённую стальную гильзу с продольным пазом (угол раскрытия 60°), полиамидный сепаратор с четырьмя рядами рециркулирующих шариков, двусторонние резиновые уплотнения (тип UU) и стопорные канавки на наружной поверхности для осевой фиксации. Материал - высокоуглеродистая хромированная сталь.
Размерный ряд серии LME-UU-OP
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.

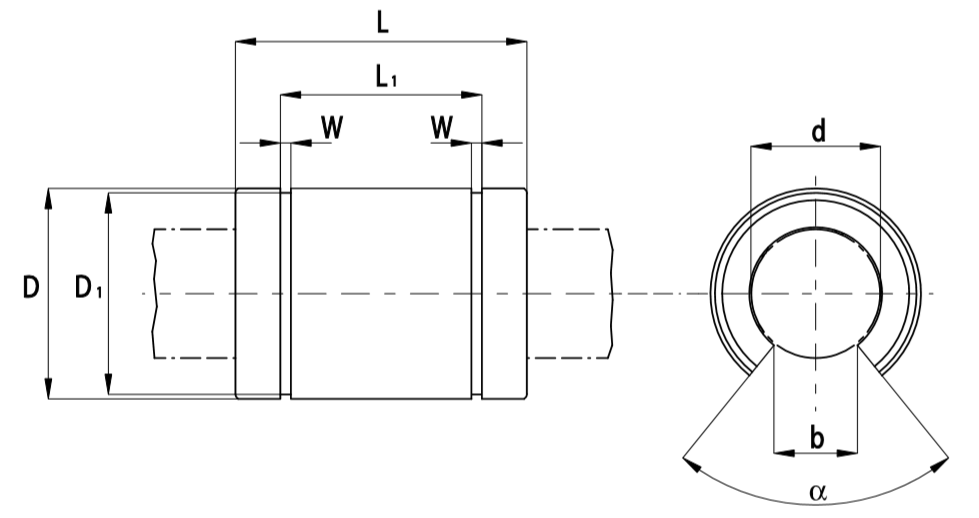

| Модель | d, мм | D, мм | L, мм | L1, мм | D1, мм | h, мм | W, мм | α, ° | C, Н | C0, Н |
|---|---|---|---|---|---|---|---|---|---|---|
| LME12-UU-OP | 12 | 22 | 32 | 22,9 | 21 | 7,5 | 1,3 | 78 | 410 | 590 |
| LME16-UU-OP | 16 | 26 | 36 | 24,9 | 24,9 | 10 | 1,3 | 78 | 770 | 1170 |
| LME20-UU-OP | 20 | 32 | 45 | 31,5 | 30,3 | 10 | 1,6 | 60 | 860 | 1370 |
| LME25-UU-OP | 25 | 40 | 58 | 44,1 | 37,5 | 12,5 | 1,85 | 60 | 980 | 1560 |
| LME30-UU-OP | 30 | 47 | 68 | 52,1 | 44,5 | 12,5 | 1,85 | 50 | 1560 | 2740 |
| LME40-UU-OP | 40 | 62 | 80 | 60,6 | 59 | 16,8 | 2,15 | 50 | 2150 | 4010 |
| LME50-UU-OP | 50 | 75 | 100 | 77,6 | 72 | 21 | 2,65 | 50 | 3820 | 7930 |
Технические параметры и условия эксплуатации
Подшипник работает по принципу рециркуляции шариков в 4 замкнутых дорожках качения. Угол раскрытия паза составляет 60° - меньший угол по сравнению с типоразмерами ∅12 и ∅16, что обеспечивает повышенную жёсткость корпуса при больших нагрузках. Динамическая грузоподъёмность - 860 Н, статическая - 1370 Н. Рабочий диапазон температур: от −20°C до +80°C.

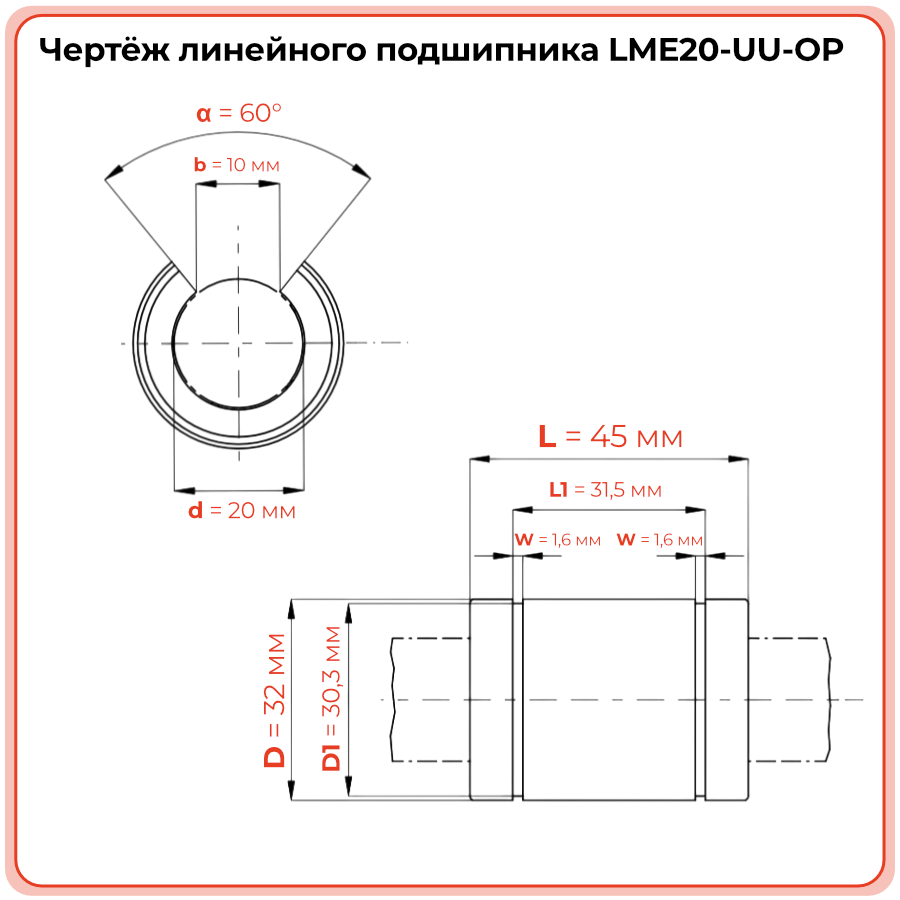

- Внутренний диаметр (d): 20 мм
- Наружный диаметр (D): 32 мм
- Длина (L): 45 мм
- Длина монтажной площадки (L1): 31,5 мм
- Диаметр дна канавки (D1): 30,3 мм
- Зазор на корпусе (h): 10 мм
- Ширина канавки (W): 1,6 мм
- Угол раскрытия (α): 60°
- Количество рециркуляций (рядов шариков): 4
- Динамическая нагрузка (C): 860 Н
- Статическая нагрузка (C0): 1370 Н
- Рабочая температура: от −20°C до +80°C
- Материал: высокоуглеродистая хромированная сталь
- Уплотнение: двустороннее резиновое (тип UU)
Применяемость
Подшипник LME20-UU-OP широко используется в среднем диапазоне промышленного оборудования: каретки станков с ЧПУ на валу ∅20 мм, оси промышленных роботов, механизмы подачи листового металла. Уменьшенный угол паза (60°) делает этот типоразмер предпочтительным в узлах с повышенной радиальной нагрузкой при наличии боковой опоры вала.
- Станки с ЧПУ (фрезерные, сверлильные, шлифовальные)
- Промышленные роботы и осевые манипуляторы
- Автоматические листогибочные и подающие комплексы
- Лазерные режущие и сварочные установки
- Системы технического зрения и контроля качества
- Медицинское оборудование с линейным приводом
Аналоги
Подшипник LME20-UU-OP (TECHNIX) является полным аналогом следующих изделий:
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS/ISB | KBO2045PP | Полный аналог |
| INA | KBO20-PP / LBCT20-2LS | Полный аналог |
| SKF | LBCT20-2LS | Полный аналог |
| THK | LME20UU-OP | Полный аналог |
| Samick | LME20UU-OP | Полный аналог |
Часто задаваемые вопросы
- Как правильно установить LME20-UU-OP?
Вал должен иметь диаметр 20 мм с допуском h6/g6 и шероховатость поверхности не хуже Ra 0,4. Подшипник надвигается на вал плавно, без перекоса и ударной нагрузки. Фиксируется в корпусе стопорными кольцами (канавки W=1,6 мм). Паз подшипника совмещается с боковой опорой вала. Перед пуском закладывается пластичная смазка. - Как определить момент замены подшипника?
Поводами для замены служат: ощутимый радиальный люфт, вибрация и шум при движении, затруднённый или неравномерный ход. Рекомендуемый интервал плановой замены - 800–1200 часов наработки. Интервал сокращается при работе в условиях загрязнения и повышенных нагрузок. - Чем LME20-UU-OP отличается от LME20-UU (закрытый тип)?
Подшипник OP имеет паз с углом 60° - это делает его пригодным для монтажа на валах с боковой опорой. В закрытом исполнении (без суффикса OP) корпус цельный. Замена возможна только при наличии корпуса под открытый тип. - Совместим ли LME20-UU-OP с аналогами других брендов?
Да. Подшипник полностью взаимозаменяем с KBO2045PP (NBS/ISB), LBCT20-2LS (SKF/INA), LME20UU-OP (THK, Samick) без доработки посадочных мест - все присоединительные размеры идентичны. - Какую смазку использовать и как часто?
Рекомендуются: литол-24, ЦИАТИМ-201, Mobilux EP 2. В нормальных условиях - дозаправка каждые 600–900 часов. При повышенной запылённости или нагрузках - каждые 200–400 часов.
