О товаре

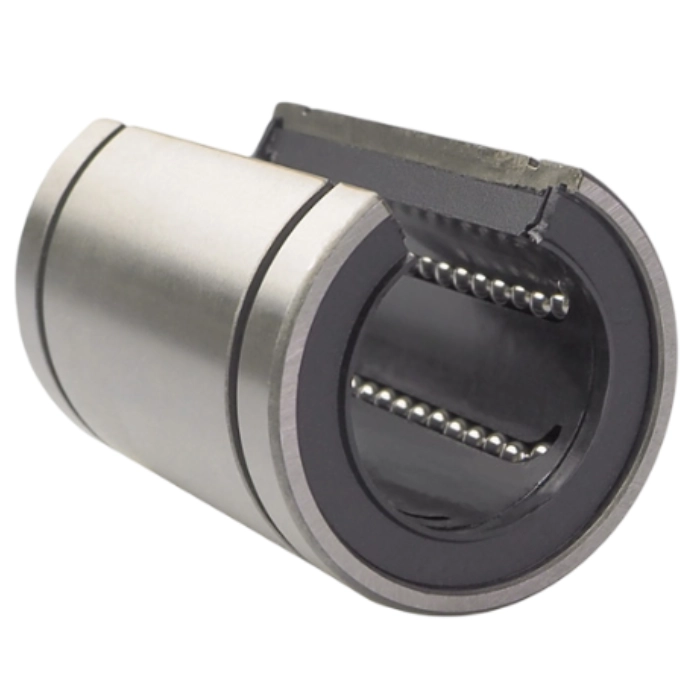

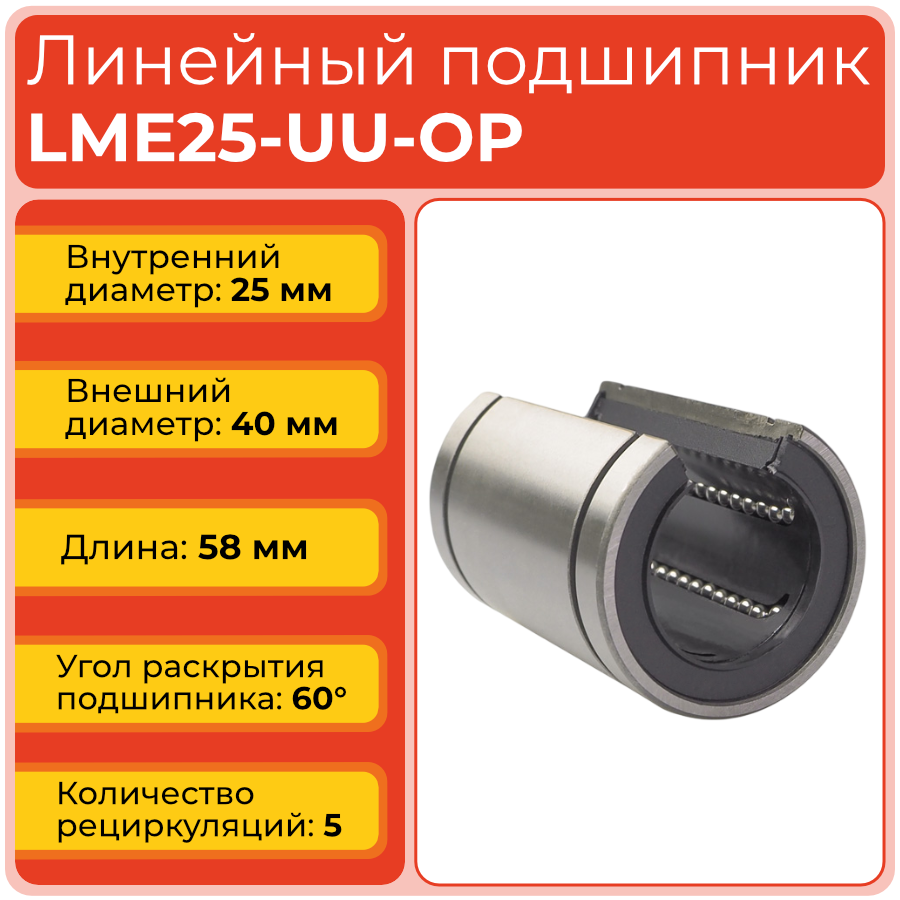

Линейный подшипник LME25-UU-OP - бесфланцевый подшипник открытого типа для вала ∅25 мм. Пять рядов шариков обеспечивают повышенную грузоподъёмность, что делает его оптимальным выбором для нагруженных узлов линейного перемещения с опорным валом.
Расшифровка артикула
- LME - линейный подшипник европейской размерности
- 25 - внутренний диаметр посадки на вал: 25 мм
- UU - двусторонние резиновые уплотнения с обоих торцов
- OP - открытое исполнение корпуса (Open): продольный паз для монтажа на валу с боковой опорой или стойкой
Полное обозначение: LME25-UU-OP (TECHNIX). Альтернативное обозначение по классификации NBS/ISB: KBO2558PP.
Конструкция и устройство
Подшипник состоит из закалённой стальной гильзы с продольным пазом (угол раскрытия 60°), полиамидного сепаратора с пятью рядами рециркулирующих шариков, двусторонних резиновых уплотнений (тип UU) и двух стопорных канавок на наружной поверхности. Увеличенное число рядов шариков обеспечивает более равномерное распределение нагрузки. Материал - высокоуглеродистая хромированная сталь.
Размерный ряд серии LME-UU-OP
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.

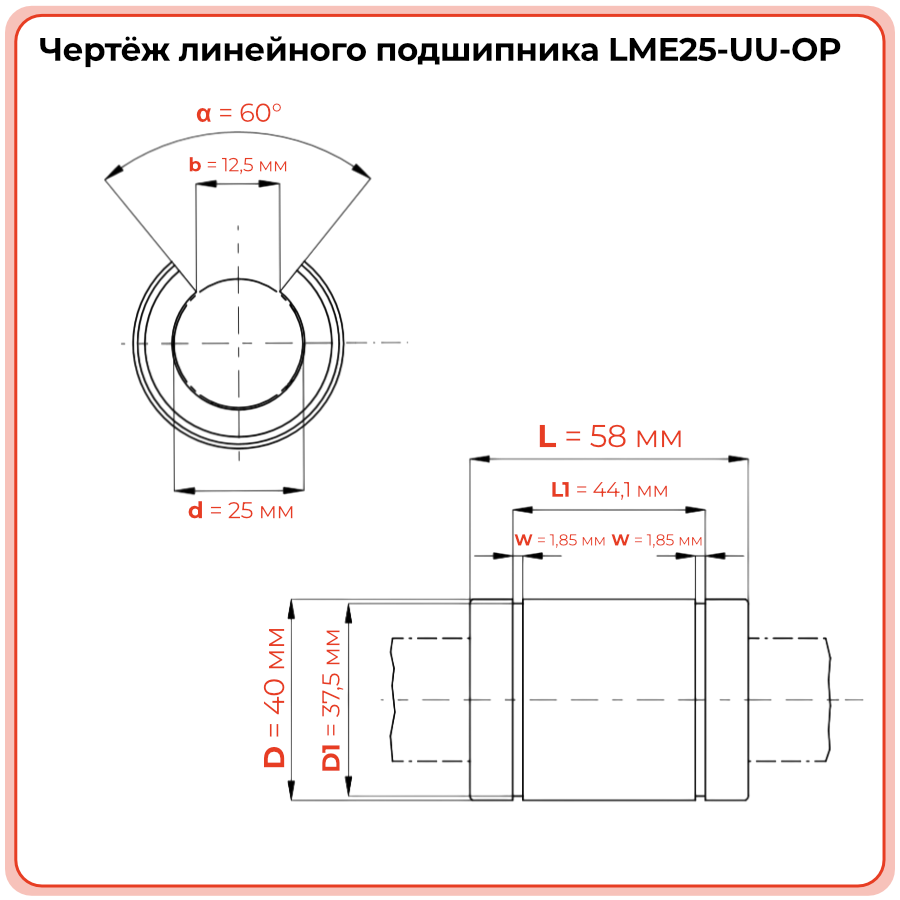

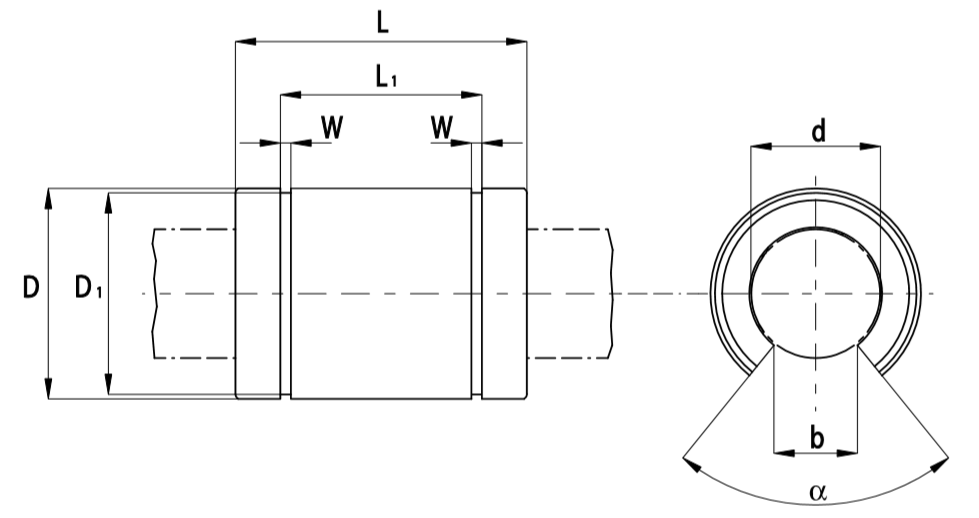

| Модель | d, мм | D, мм | L, мм | L1, мм | D1, мм | h, мм | W, мм | α, ° | C, Н | C0, Н |
|---|---|---|---|---|---|---|---|---|---|---|
| LME12-UU-OP | 12 | 22 | 32 | 22,9 | 21 | 7,5 | 1,3 | 78 | 410 | 590 |
| LME16-UU-OP | 16 | 26 | 36 | 24,9 | 24,9 | 10 | 1,3 | 78 | 770 | 1170 |
| LME20-UU-OP | 20 | 32 | 45 | 31,5 | 30,3 | 10 | 1,6 | 60 | 860 | 1370 |
| LME25-UU-OP | 25 | 40 | 58 | 44,1 | 37,5 | 12,5 | 1,85 | 60 | 980 | 1560 |
| LME30-UU-OP | 30 | 47 | 68 | 52,1 | 44,5 | 12,5 | 1,85 | 50 | 1560 | 2740 |
| LME40-UU-OP | 40 | 62 | 80 | 60,6 | 59 | 16,8 | 2,15 | 50 | 2150 | 4010 |
| LME50-UU-OP | 50 | 75 | 100 | 77,6 | 72 | 21 | 2,65 | 50 | 3820 | 7930 |
Технические параметры и условия эксплуатации
Подшипник работает по принципу рециркуляции шариков в 5 замкнутых дорожках качения. Пять рядов обеспечивают более равномерное распределение нагрузки по длине направляющей. Динамическая грузоподъёмность - 980 Н, статическая - 1560 Н. Угол раскрытия паза 60° минимизирует потери жёсткости. Рабочий диапазон температур: от −20°C до +80°C.
- Внутренний диаметр (d): 25 мм
- Наружный диаметр (D): 40 мм
- Длина (L): 58 мм
- Длина монтажной площадки (L1): 44,1 мм
- Диаметр дна канавки (D1): 37,5 мм
- Зазор на корпусе (h): 12,5 мм
- Ширина канавки (W): 1,85 мм
- Угол раскрытия (α): 60°
- Количество рециркуляций (рядов шариков): 5
- Динамическая нагрузка (C): 980 Н
- Статическая нагрузка (C0): 1560 Н
- Рабочая температура: от −20°C до +80°C
- Материал: высокоуглеродистая хромированная сталь
- Уплотнение: двустороннее резиновое (тип UU)
Применяемость
Подшипник LME25-UU-OP применяется в нагруженных узлах линейного перемещения с валом ∅25 мм. Пять рядов шариков и повышенная грузоподъёмность делают его предпочтительным в тяжёлых станочных и роботизированных системах, где вал имеет опорную конструкцию, исключающую применение стандартного корпуса.
- Тяжёлые фрезерные и токарные станки с ЧПУ
- Осевые модули промышленных роботов
- Прессовое и листоштамповочное оборудование
- Транспортные и конвейерные системы
- Испытательные стенды и измерительные машины
- Системы управления клапанами и задвижками
Аналоги
Подшипник LME25-UU-OP (TECHNIX) является полным аналогом следующих изделий:
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS/ISB | KBO2558PP | Полный аналог |
| INA | KBO25-PP / LBCT25-2LS | Полный аналог |
| SKF | LBCT25-2LS | Полный аналог |
| THK | LME25UU-OP | Полный аналог |
| Samick | LME25UU-OP | Полный аналог |
Часто задаваемые вопросы
- Как правильно установить LME25-UU-OP?
Вал должен иметь диаметр 25 мм с допуском h6/g6 и шероховатость не хуже Ra 0,4. Подшипник устанавливается на вал плавно без ударов. Фиксируется в корпусе стопорными кольцами (канавки W=1,85 мм). Паз ориентируется в сторону опорной конструкции вала. Смазка закладывается перед вводом в эксплуатацию. - Как понять, что подшипник требует замены?
Признаки: радиальный люфт, нестабильный ход каретки, шум, повышенная вибрация, видимые следы износа или питтинга на шариках. Рекомендуемый плановый интервал замены - 800–1500 часов в зависимости от нагрузок и условий среды. - В чём отличие LME25-UU-OP от LME25-UU?
Версия OP оснащена продольным пазом (60°) для монтажа на опорных валах. Закрытая версия (без OP) имеет цельный корпус. Размеры идентичны - замена возможна только при наличии соответствующего паза в корпусном узле. - Совместим ли LME25-UU-OP с аналогами других производителей?
Да. Подшипник взаимозаменяем с KBO2558PP (NBS/ISB), LBCT25-2LS (SKF/INA) и аналогами THK и Samick без доработки - все монтажные размеры соответствуют ISO. - Почему у LME25-UU-OP 5 рядов шариков, а у LME20-UU-OP только 4?
Увеличение числа рядов связано с ростом типоразмера и необходимостью равномерно распределить нагрузку на большей длине подшипника. Пять рядов обеспечивают более высокую динамическую и статическую грузоподъёмность при сопоставимых габаритах.
