О товаре

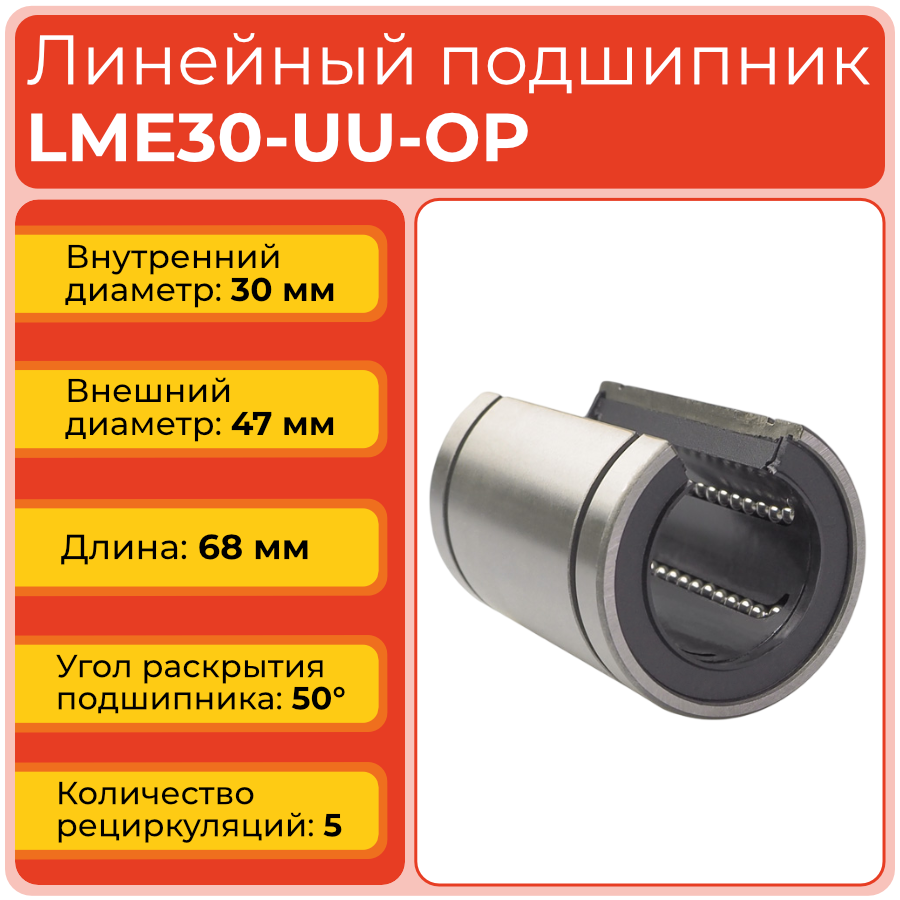

Линейный подшипник LME30-UU-OP - бесфланцевый подшипник открытого типа для вала ∅30 мм. Обеспечивает высокую нагрузочную способность в тяжёлых промышленных системах с боковой опорой направляющего вала.
Расшифровка артикула
- LME - линейный подшипник европейской размерности
- 30 - внутренний диаметр посадки на вал: 30 мм
- UU - двусторонние резиновые уплотнения с обоих торцов
- OP - открытое исполнение корпуса (Open): продольный паз для монтажа на опорном валу с боковой стойкой или шиной
Полное обозначение: LME30-UU-OP (TECHNIX). Альтернативное обозначение по классификации NBS/ISB: KBO3068PP.
Конструкция и устройство

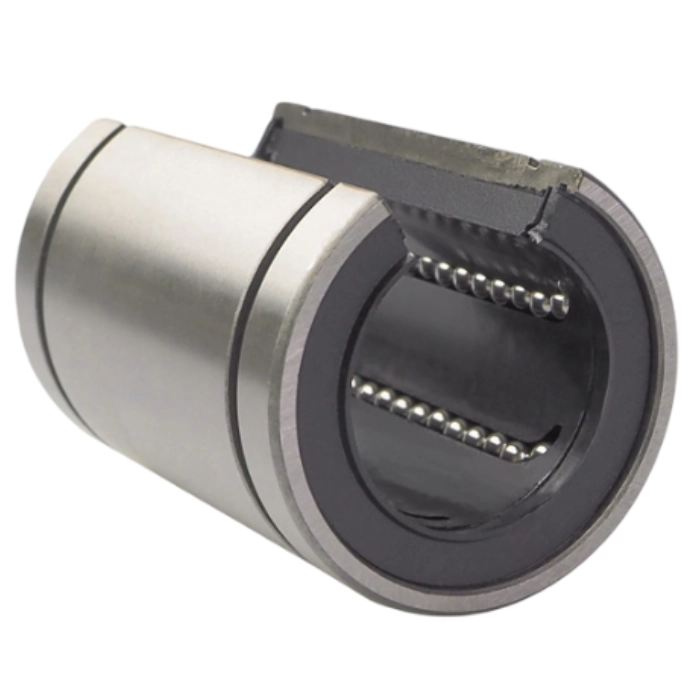

Подшипник включает массивную закалённую стальную гильзу с продольным пазом (угол раскрытия 50°), полиамидный сепаратор с пятью рядами рециркулирующих шариков, двусторонние резиновые уплотнения (тип UU) и стопорные канавки для осевой фиксации. Уменьшенный угол паза (50°) по сравнению с малыми типоразмерами повышает жёсткость корпуса. Материал - высокоуглеродистая хромированная сталь.

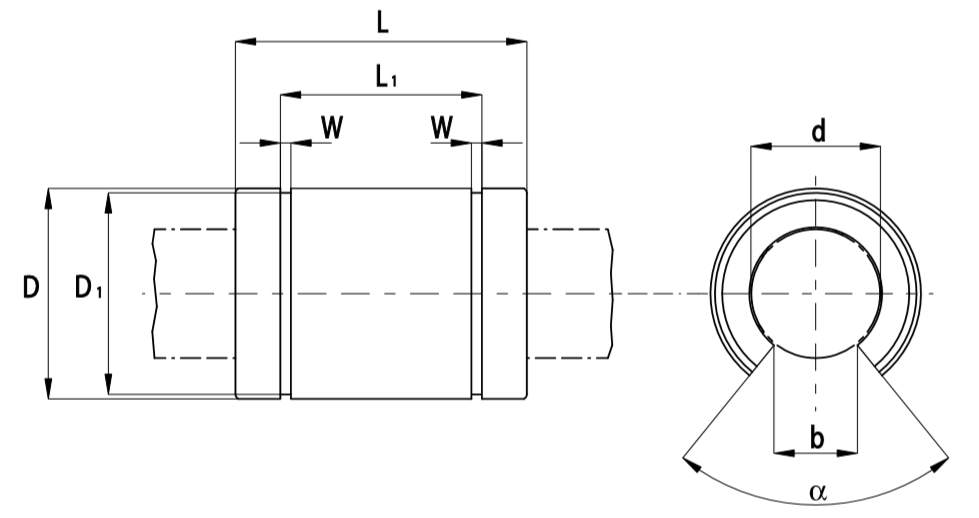

Размерный ряд серии LME-UU-OP
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.
| Модель | d, мм | D, мм | L, мм | L1, мм | D1, мм | h, мм | W, мм | α, ° | C, Н | C0, Н |
|---|---|---|---|---|---|---|---|---|---|---|
| LME12-UU-OP | 12 | 22 | 32 | 22,9 | 21 | 7,5 | 1,3 | 78 | 410 | 590 |
| LME16-UU-OP | 16 | 26 | 36 | 24,9 | 24,9 | 10 | 1,3 | 78 | 770 | 1170 |
| LME20-UU-OP | 20 | 32 | 45 | 31,5 | 30,3 | 10 | 1,6 | 60 | 860 | 1370 |
| LME25-UU-OP | 25 | 40 | 58 | 44,1 | 37,5 | 12,5 | 1,85 | 60 | 980 | 1560 |
| LME30-UU-OP | 30 | 47 | 68 | 52,1 | 44,5 | 12,5 | 1,85 | 50 | 1560 | 2740 |
| LME40-UU-OP | 40 | 62 | 80 | 60,6 | 59 | 16,8 | 2,15 | 50 | 2150 | 4010 |
| LME50-UU-OP | 50 | 75 | 100 | 77,6 | 72 | 21 | 2,65 | 50 | 3820 | 7930 |

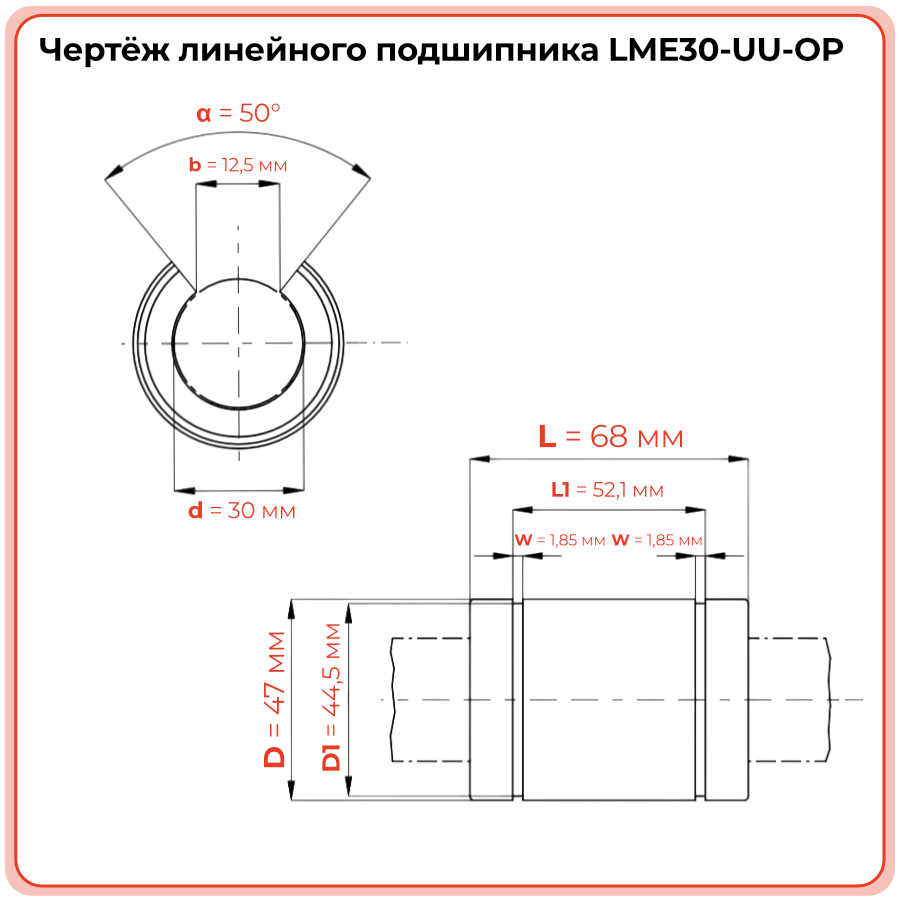

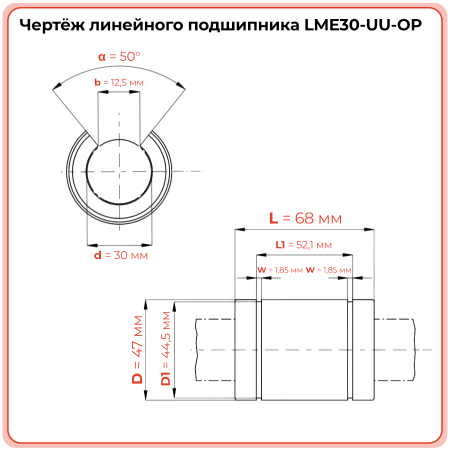

Технические параметры и условия эксплуатации
Подшипник работает по принципу рециркуляции шариков в 5 замкнутых дорожках качения. Угол раскрытия паза 50° обеспечивает высокую жёсткость корпуса при значительных радиальных нагрузках. Динамическая грузоподъёмность - 1560 Н, статическая - 2740 Н. Двустороннее уплотнение (UU) защищает рабочую зону от пыли и влаги. Рабочий диапазон температур: от −20°C до +80°C.
- Внутренний диаметр (d): 30 мм
- Наружный диаметр (D): 47 мм
- Длина (L): 68 мм
- Длина монтажной площадки (L1): 52,1 мм
- Диаметр дна канавки (D1): 44,5 мм
- Зазор на корпусе (h): 12,5 мм
- Ширина канавки (W): 1,85 мм
- Угол раскрытия (α): 50°
- Количество рециркуляций (рядов шариков): 5
- Динамическая нагрузка (C): 1560 Н
- Статическая нагрузка (C0): 2740 Н
- Рабочая температура: от −20°C до +80°C
- Материал: высокоуглеродистая хромированная сталь
- Уплотнение: двустороннее резиновое (тип UU)
Применяемость
Подшипник LME30-UU-OP предназначен для тяжёлых узлов линейного перемещения с валом ∅30 мм. Высокая динамическая грузоподъёмность 1560 Н и статическая 2740 Н позволяют применять его в ответственных приводных системах станков, прессовом оборудовании и транспортных механизмах с боковой опорой вала.
- Тяжёлые многоосевые обрабатывающие центры
- Прессовое и штамповочное оборудование
- Промышленные конвейеры и подъёмные механизмы
- Литейное и горнодобывающее оборудование
- Испытательные стенды с высокими статическими нагрузками
- Системы управления трубопроводной арматурой
Аналоги
Подшипник LME30-UU-OP (TECHNIX) является полным аналогом следующих изделий:
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS/ISB | KBO3068PP | Полный аналог |
| INA | KBO30-PP / LBCT30-2LS | Полный аналог |
| SKF | LBCT30-2LS | Полный аналог |
| THK | LME30UU-OP | Полный аналог |
| Samick | LME30UU-OP | Полный аналог |
Часто задаваемые вопросы
- Как правильно установить LME30-UU-OP?
Вал - диаметр 30 мм, допуск h6/g6, шероховатость Ra 0,4. Подшипник устанавливается без ударов, фиксируется стопорными кольцами (W=1,85 мм). Паз совмещается с опорной конструкцией. При значительных нагрузках рекомендуется предварительная проверка соосности вала. Заложите пластичную смазку перед пуском. - Как оценить степень износа подшипника?
Контрольные признаки: радиальный зазор более 0,05 мм, нестабильный ход под нагрузкой, металлический шум, следы питтинга или трещины на дорожках качения. Плановая замена - через 1000–1500 часов наработки или по результатам осмотра. - Чем LME30-UU-OP отличается от LME30-UU?
Версия OP имеет паз 50° для монтажа на вал с боковой опорой. Закрытая версия имеет цельный корпус. Замена допускается только при наличии корпуса соответствующей конструкции. - Подходит ли LME30-UU-OP для замены KBO3068PP (NBS)?
Да. Подшипник LME30-UU-OP (TECHNIX) является прямым аналогом KBO3068PP по всем монтажным и нагрузочным параметрам. Замена производится без доработки корпуса. - Как часто менять смазку при тяжёлом режиме эксплуатации?
При нагрузках свыше 70% от C и запылённой среде - каждые 150–250 часов. В нормальных условиях - каждые 500–700 часов. Рекомендуются: литол-24, ЦИАТИМ-201, Mobilux EP 2.
О товаре
Линейный подшипник LME40-UU-OP - бесфланцевый подшипник открытого типа для вала ∅40 мм. Предназначен для тяжёлых промышленных систем линейного перемещения, где конструкция механизма требует бокового доступа к направляющему валу.
Расшифровка артикула
- LME - линейный подшипник европейской размерности
- 40 - внутренний диаметр посадки на вал: 40 мм
- UU - двусторонние резиновые уплотнения с обоих торцов
- OP - открытое исполнение корпуса (Open): продольный паз для монтажа на опорном валу с боковой стойкой
Полное обозначение: LME40-UU-OP (TECHNIX). Альтернативное обозначение по классификации NBS/ISB: KBO4080PP.
Конструкция и устройство
Подшипник состоит из усиленной закалённой стальной гильзы с продольным пазом (угол раскрытия 50°), полиамидного сепаратора с пятью рядами рециркулирующих шариков увеличенного диаметра, двусторонних резиновых уплотнений (тип UU) и широких стопорных канавок (W=2,15 мм). Конструкция рассчитана на высокие динамические и статические нагрузки. Материал - высокоуглеродистая хромированная сталь.
Размерный ряд серии LME-UU-OP
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.
| Модель | d, мм | D, мм | L, мм | L1, мм | D1, мм | h, мм | W, мм | α, ° | C, Н | C0, Н |
|---|---|---|---|---|---|---|---|---|---|---|
| LME12-UU-OP | 12 | 22 | 32 | 22,9 | 21 | 7,5 | 1,3 | 78 | 410 | 590 |
| LME16-UU-OP | 16 | 26 | 36 | 24,9 | 24,9 | 10 | 1,3 | 78 | 770 | 1170 |
| LME20-UU-OP | 20 | 32 | 45 | 31,5 | 30,3 | 10 | 1,6 | 60 | 860 | 1370 |
| LME25-UU-OP | 25 | 40 | 58 | 44,1 | 37,5 | 12,5 | 1,85 | 60 | 980 | 1560 |
| LME30-UU-OP | 30 | 47 | 68 | 52,1 | 44,5 | 12,5 | 1,85 | 50 | 1560 | 2740 |
| LME40-UU-OP | 40 | 62 | 80 | 60,6 | 59 | 16,8 | 2,15 | 50 | 2150 | 4010 |
| LME50-UU-OP | 50 | 75 | 100 | 77,6 | 72 | 21 | 2,65 | 50 | 3820 | 7930 |
Технические параметры и условия эксплуатации
Подшипник работает по принципу рециркуляции шариков в 5 замкнутых дорожках качения. Динамическая грузоподъёмность составляет 2150 Н, статическая - 4010 Н. Расширенный зазор на корпусе (h=16,8 мм) допускает установку на опорные конструкции большей толщины. Рабочий диапазон температур: от −20°C до +80°C.
- Внутренний диаметр (d): 40 мм
- Наружный диаметр (D): 62 мм
- Длина (L): 80 мм
- Длина монтажной площадки (L1): 60,6 мм
- Диаметр дна канавки (D1): 59 мм
- Зазор на корпусе (h): 16,8 мм
- Ширина канавки (W): 2,15 мм
- Угол раскрытия (α): 50°
- Количество рециркуляций (рядов шариков): 5
- Динамическая нагрузка (C): 2150 Н
- Статическая нагрузка (C0): 4010 Н
- Рабочая температура: от −20°C до +80°C
- Материал: высокоуглеродистая хромированная сталь
- Уплотнение: двустороннее резиновое (тип UU)
Применяемость
Подшипник LME40-UU-OP применяется в крупных промышленных системах с высокими нагрузками. Статическая грузоподъёмность 4010 Н позволяет использовать его в оборудовании с ударными и переменными нагрузками. Открытый корпус незаменим при монтаже на валах с несъёмными опорными стойками или фланцами.
- Тяжёлые обрабатывающие центры и агрегатные станки
- Горнодобывающее и строительное оборудование
- Гидравлические и пневматические приводы
- Крупные промышленные роботы и порталы
- Транспортные системы и подъёмники
- Испытательные стенды с ударными нагрузками
Аналоги
Подшипник LME40-UU-OP (TECHNIX) является полным аналогом следующих изделий:
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS/ISB | KBO4080PP | Полный аналог |
| INA | KBO40-PP / LBCT40-2LS | Полный аналог |
| SKF | LBCT40-2LS | Полный аналог |
| THK | LME40UU-OP | Полный аналог |
| Samick | LME40UU-OP | Полный аналог |
Часто задаваемые вопросы
- Как правильно установить LME40-UU-OP?
Вал - диаметр 40 мм, допуск h6/g6, шероховатость Ra 0,4. При монтаже крупных типоразмеров рекомендуется применять монтажную оправку, исключающую перекос. Фиксация - стопорными кольцами (W=2,15 мм). Паз ориентируется на боковую опору. Заложите увеличенное количество пластичной смазки пропорционально объёму подшипника. - Как оценить техническое состояние подшипника?
Контрольные признаки износа: радиальный зазор более 0,06 мм, металлический шум при движении, вибрация, нагрев корпуса свыше 60°C. Рекомендуемый интервал плановой замены - 1000–2000 часов в зависимости от нагрузок. - Чем LME40-UU-OP отличается от LME40-UU (закрытый тип)?
Версия OP имеет паз 50°. Закрытая версия - цельный корпус. При одинаковой нагрузочной способности выбор определяется конструкцией опоры вала в механизме. - Можно ли использовать LME40-UU-OP вместо KBO4080PP (NBS)?
Да. Полная взаимозаменяемость по ISO. Замена без доработки корпусных деталей. - Какой объём смазки необходим для LME40-UU-OP?
Для данного типоразмера закладывается 3–5 г пластичной смазки при первичном монтаже. Последующие дозаправки - 1–2 г каждые 400–600 часов в нормальных условиях. Рекомендуемые смазки: литол-24, ЦИАТИМ-201, Mobilux EP 2.
