Маркировка LMEF12-UU позволяет определить назначение подшипника до просмотра чертежа: серию линейной втулки, фланцевое исполнение, размер направляющего вала и наличие торцевой защиты.
- LME — метрическая серия шариковых подшипников для линейного перемещения по круглому валу.
- F — наличие круглого монтажного фланца.
- 12 — номинальный внутренний диаметр и размер совместимого направляющего вала, 12 мм.
- UU — закрытое исполнение с двумя торцевыми уплотнениями.

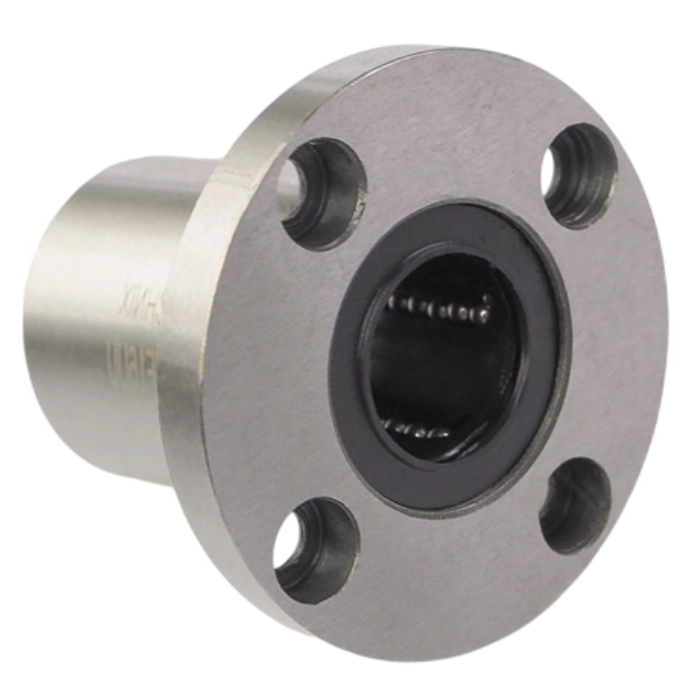

Полное наименование: линейный подшипник LMEF12-UU TECHNIX фланцевый закрытого типа. Для подбора аналога необходимо сравнивать маркировку вместе с габаритами корпуса и параметрами фланцевого крепления.
Стоит обратить внимание

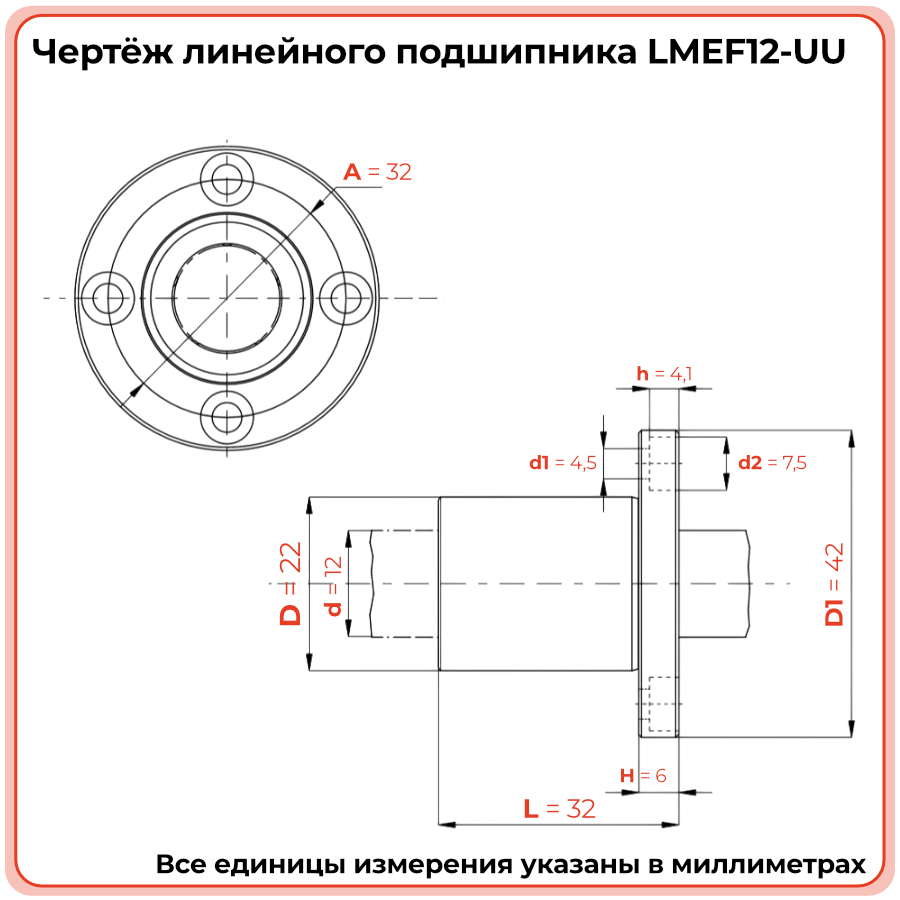

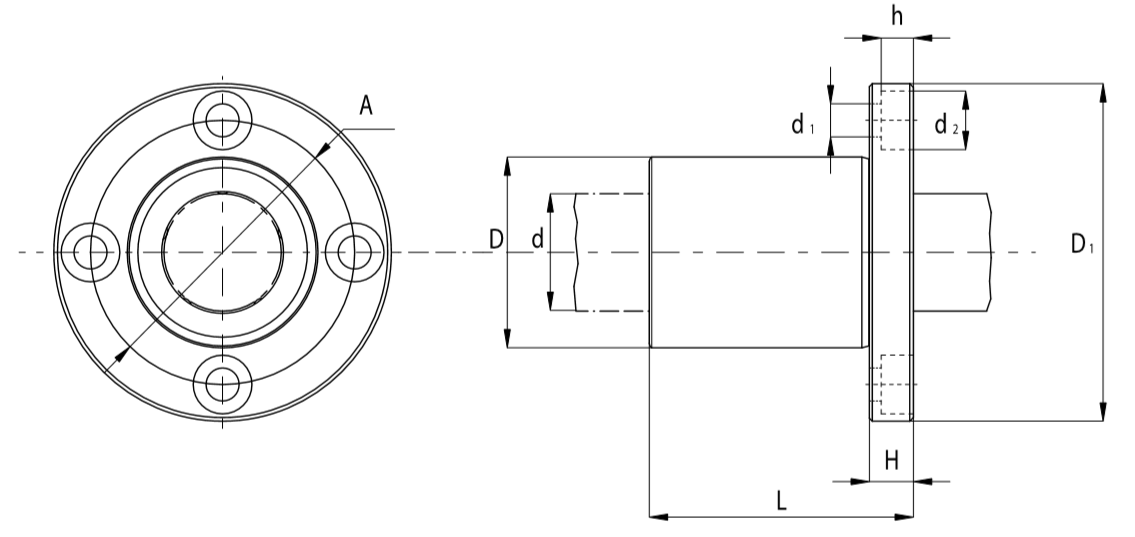

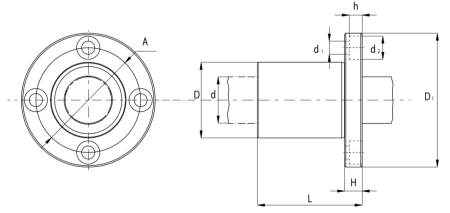

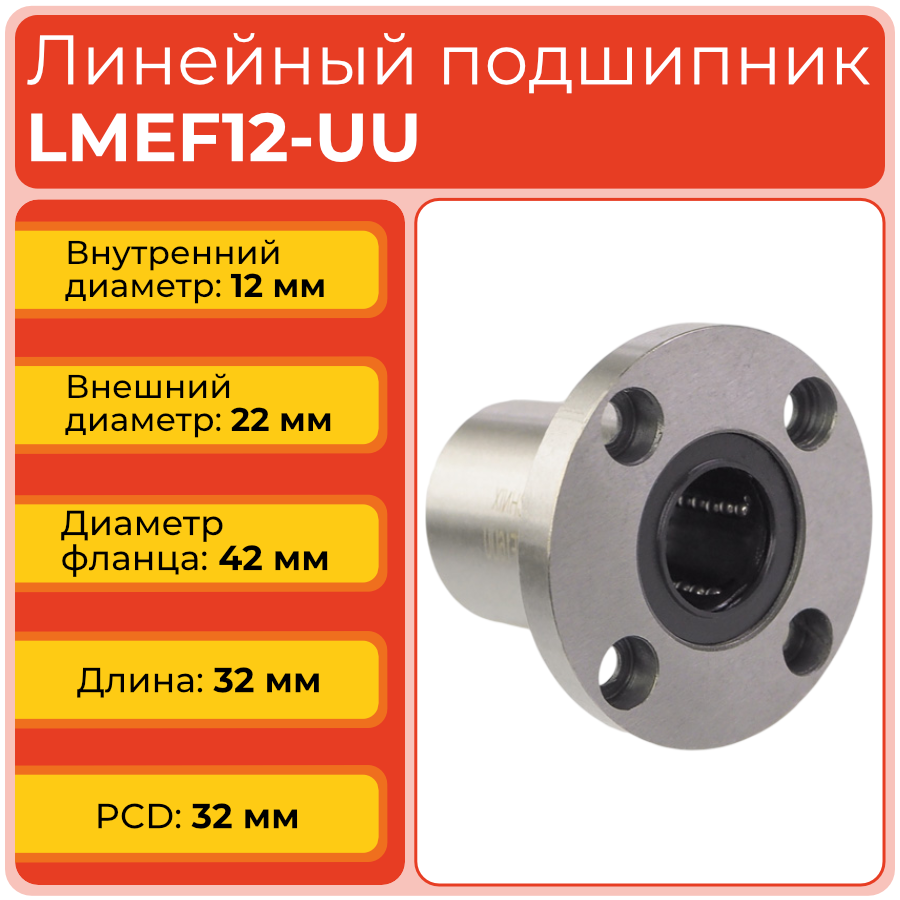

Размер 12 относится к валу, а не к наружному диаметру подшипника. Для LMEF12-UU наружный диаметр корпуса составляет 22 мм, длина — 32 мм, а фланец рассчитан на 4 крепёжных отверстия.
