Обозначение LMEF50-UU показывает принадлежность изделия к метрической серии линейных подшипников, наличие фланцевой крепёжной части, размер направляющего вала и закрытое исполнение.
- LME — линейный шариковый подшипник для круглого направляющего вала метрического типоразмера.
- F — фланцевое исполнение для фиксации подшипника на каретке или монтажной плите.
- 50 — номинальный диаметр рабочего канала и совместимого вала, 50 мм.
- UU — два торцевых уплотнения, установленных с противоположных сторон.

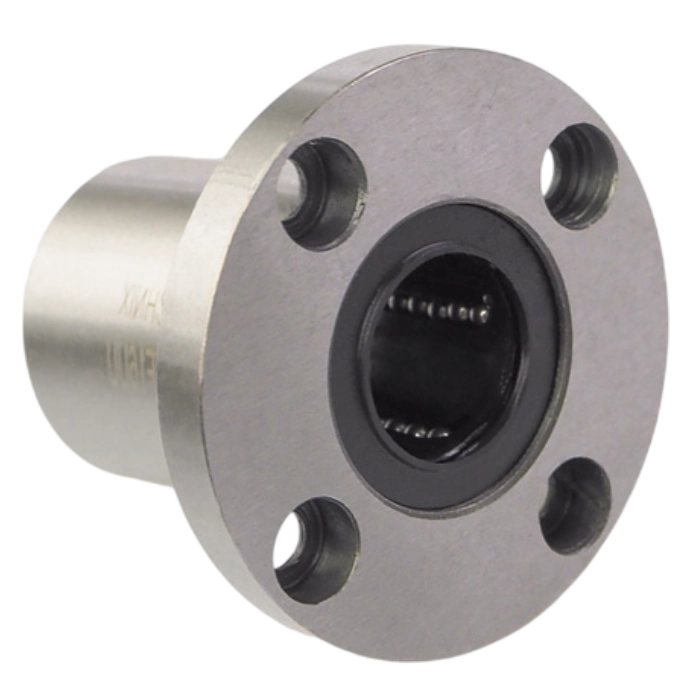

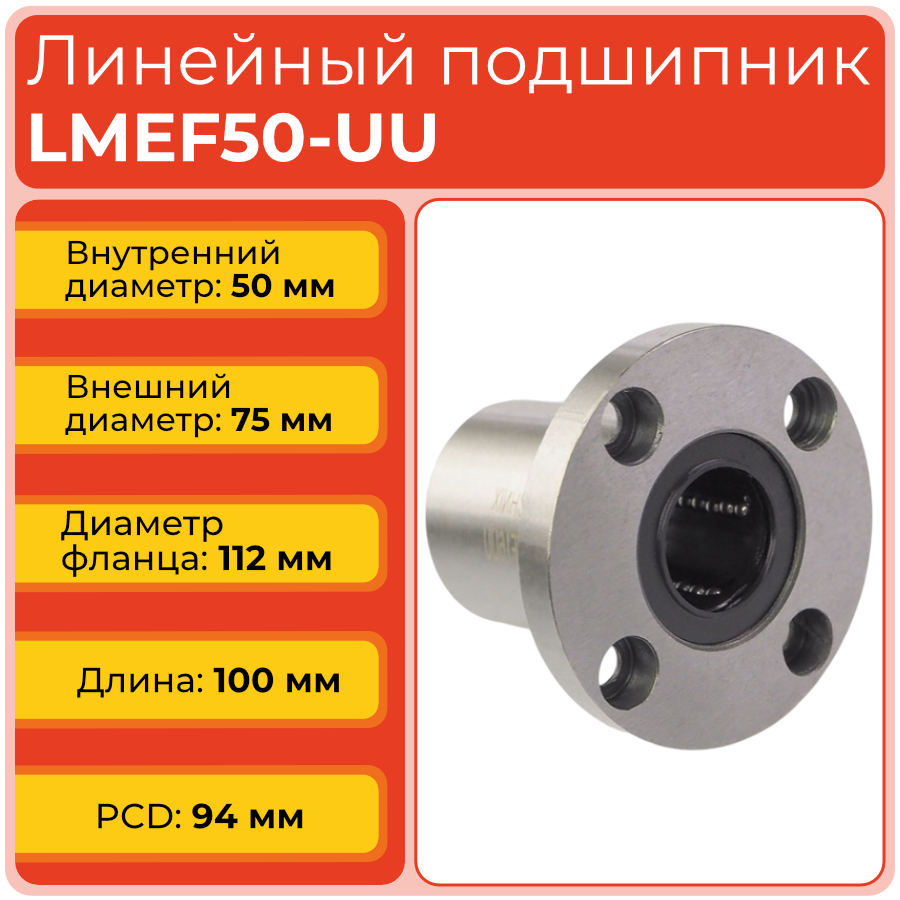

Полное торговое наименование: линейный подшипник LMEF50-UU TECHNIX фланцевый закрытого типа. При подборе аналога маркировку необходимо сопоставлять с чертежом конкретного изделия.
Стоит обратить внимание

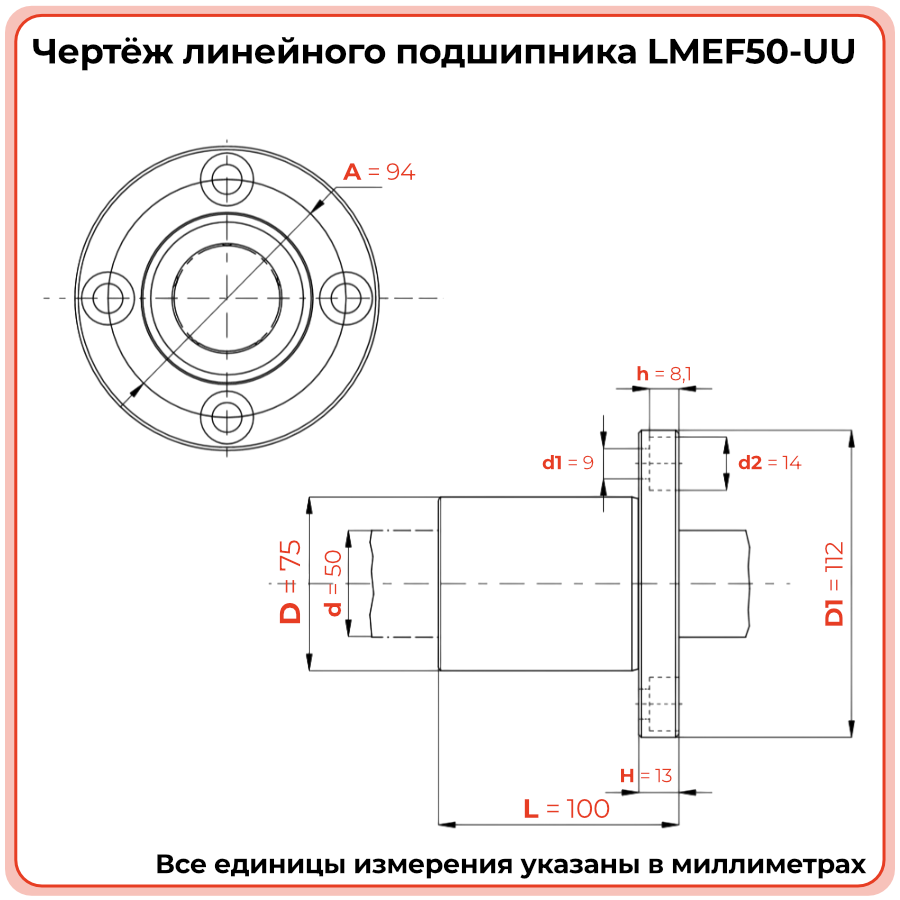

Число 50 указывает на размер вала, но не описывает крепёжную геометрию. Для замены важны также длина корпуса 100 мм, фланец Ø112 мм, монтажная окружность Ø94 мм и четыре крепёжных отверстий.
