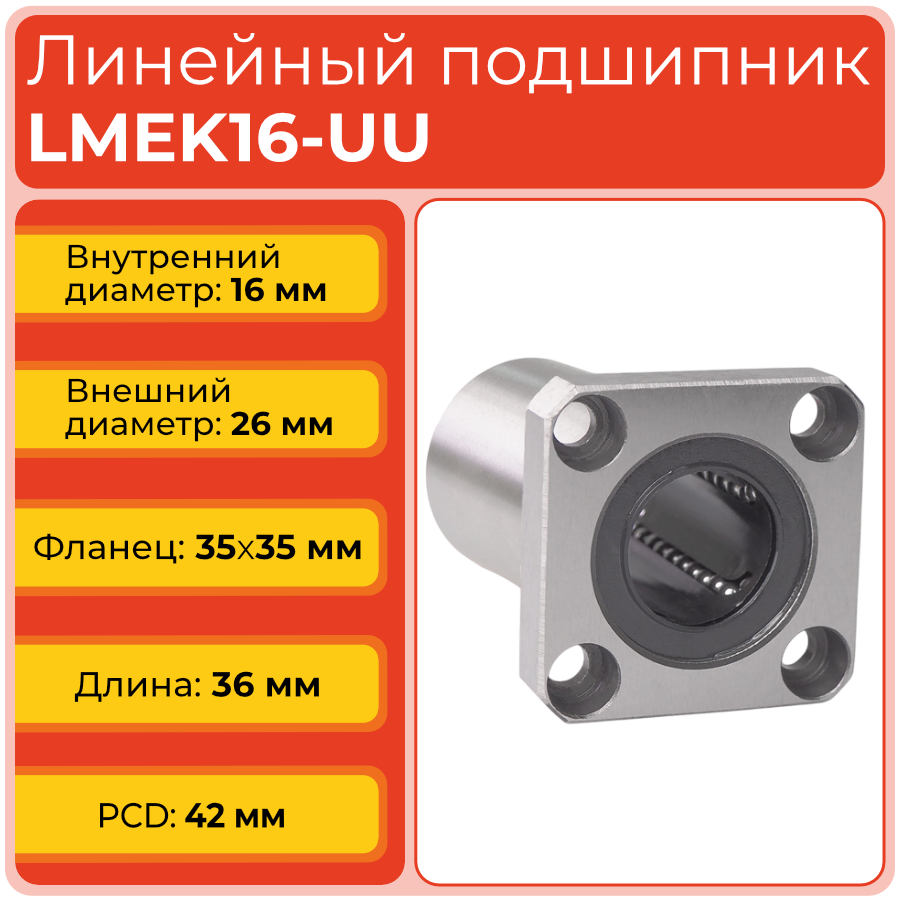

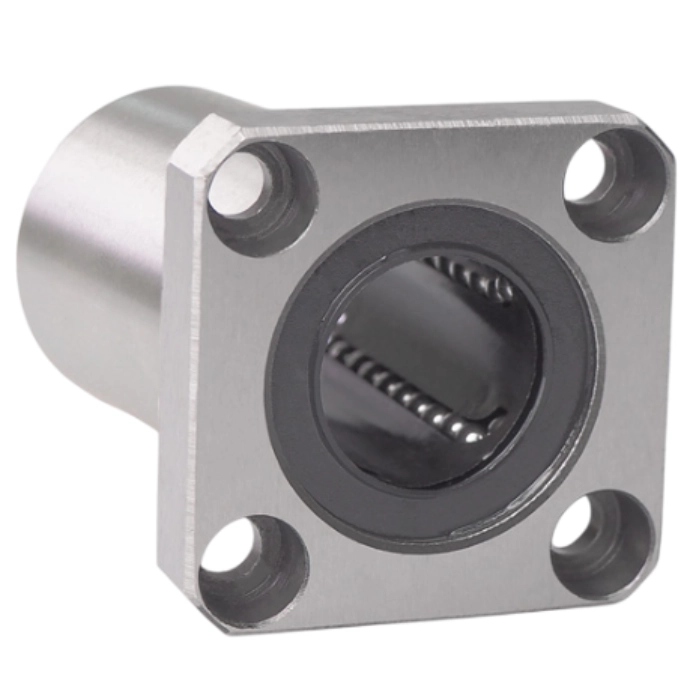

Заводская маркировка LMEK16-UU отражает назначение изделия, стандарт размерного ряда, форму фланца, диаметр вала и тип защиты.
- LM (Linear Motion) — подшипник линейного перемещения, или направляющая шариковая втулка.
- E (European standard) — европейский стандарт: метрическая серия, размеры отличаются от азиатского и японского стандарта LM.
- K (Square flange) — наличие квадратного фланца для монтажа.
- 16 — номинальный внутренний диаметр под направляющий вал 16 мм.
- UU — закрытое исполнение с торцевыми уплотнениями с двух сторон.
Дополнительное обозначение KBK16PP используется для сопоставления с аналогичными фланцевыми изделиями.
Стоит обратить внимание

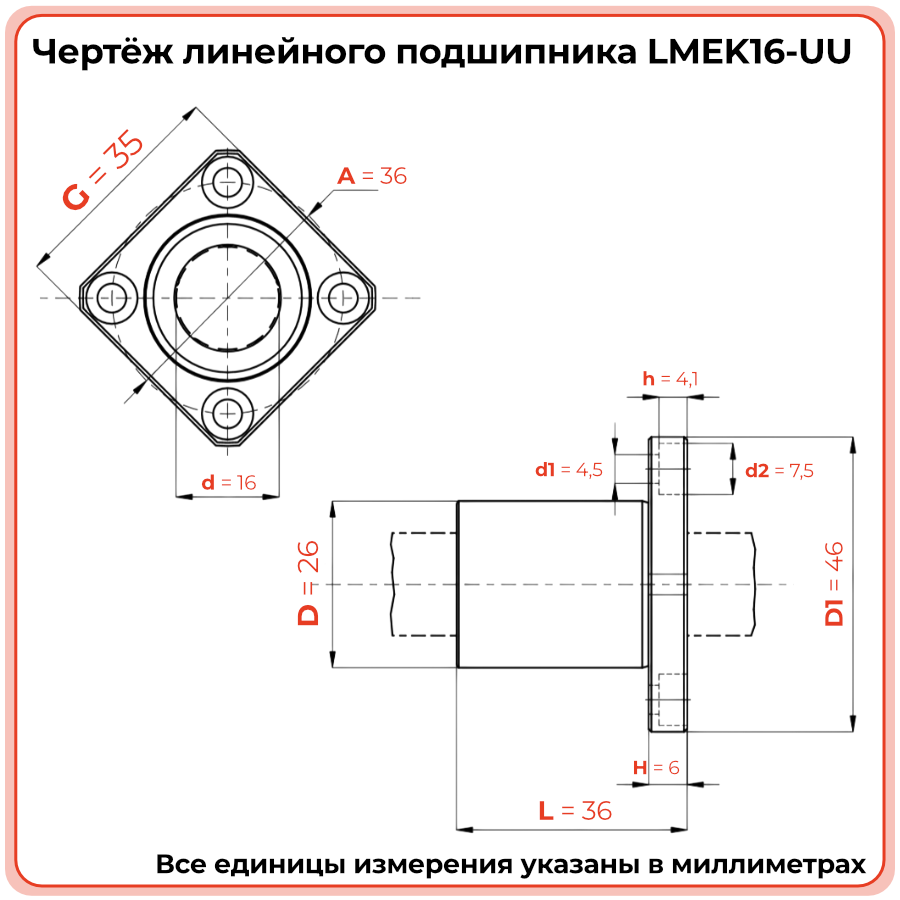

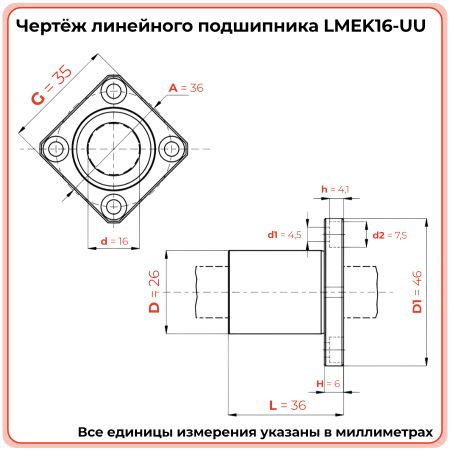

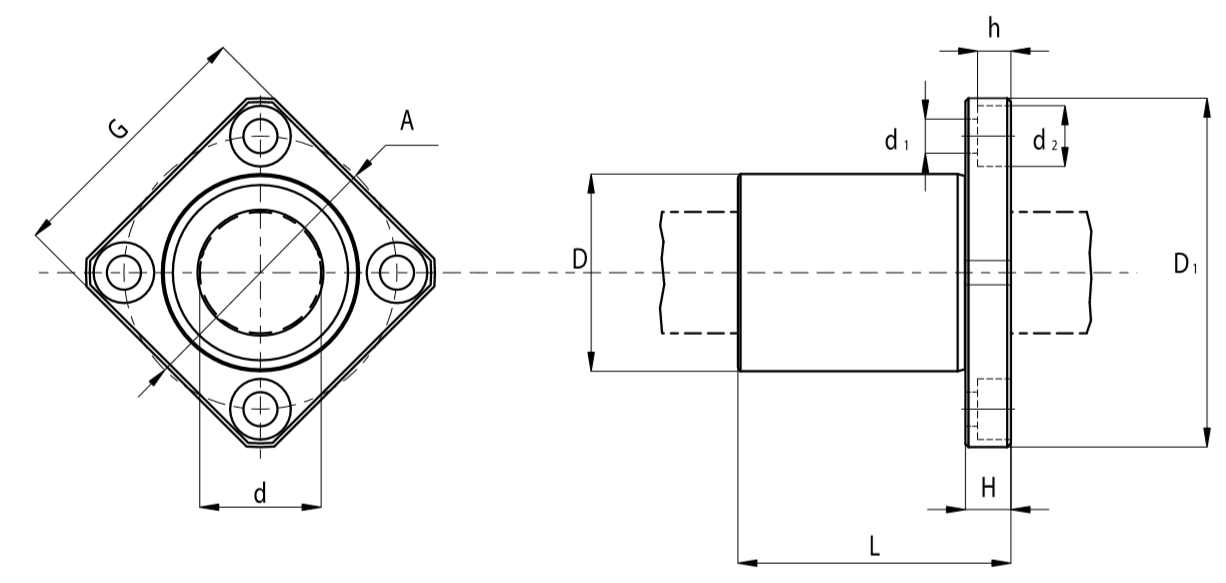

Число 16 определяет диаметр вала. Размеры корпуса, фланца и крепёжных отверстий необходимо проверять отдельно.
