О товаре

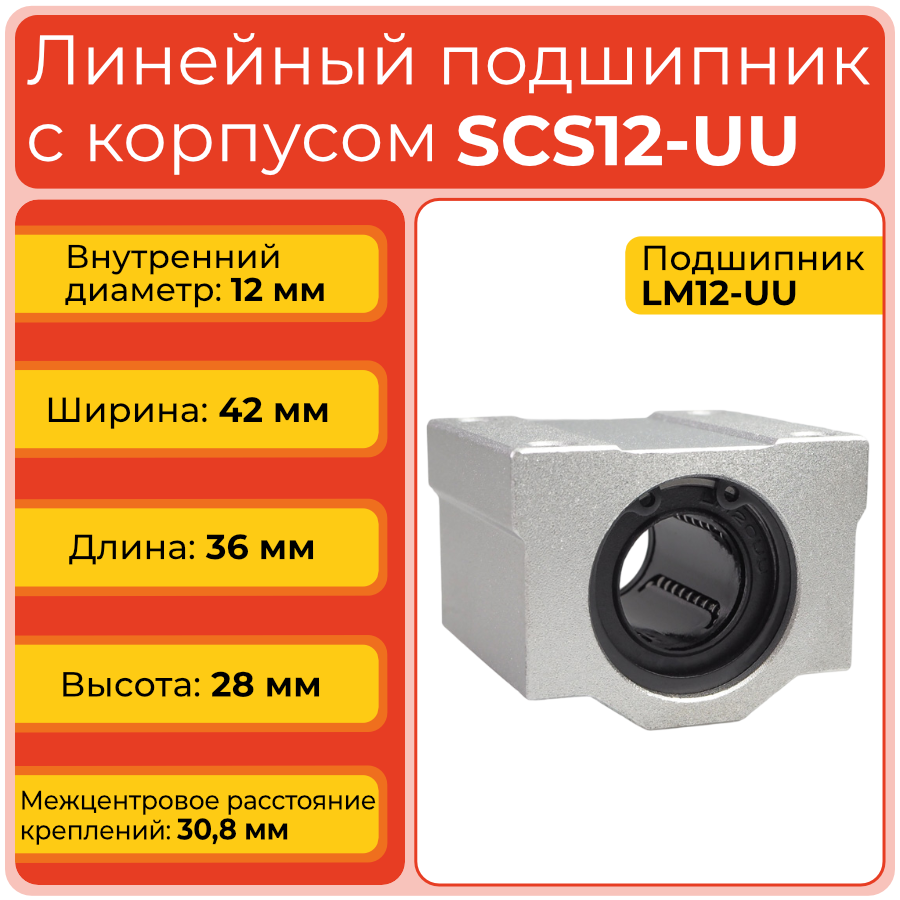

Линейный подшипник с корпусом SCS12-UU бесфланцевый закрытого типа служит для точного линейного перемещения по валу 12 мм и применяется в оборудовании, где важны плавность хода, удобный монтаж и стабильная работа в компактных механизмах.
Расшифровка артикула
- SCS — корпусной линейный подшипник с опорным основанием
- 12 — внутренний диаметр посадки на вал 12 мм
- UU — двусторонние резиновые уплотнения
Полное обозначение: SCS12-UU. Модель относится к стандартной серии SCS-UU для линейных систем с креплением корпуса непосредственно на монтажную поверхность.

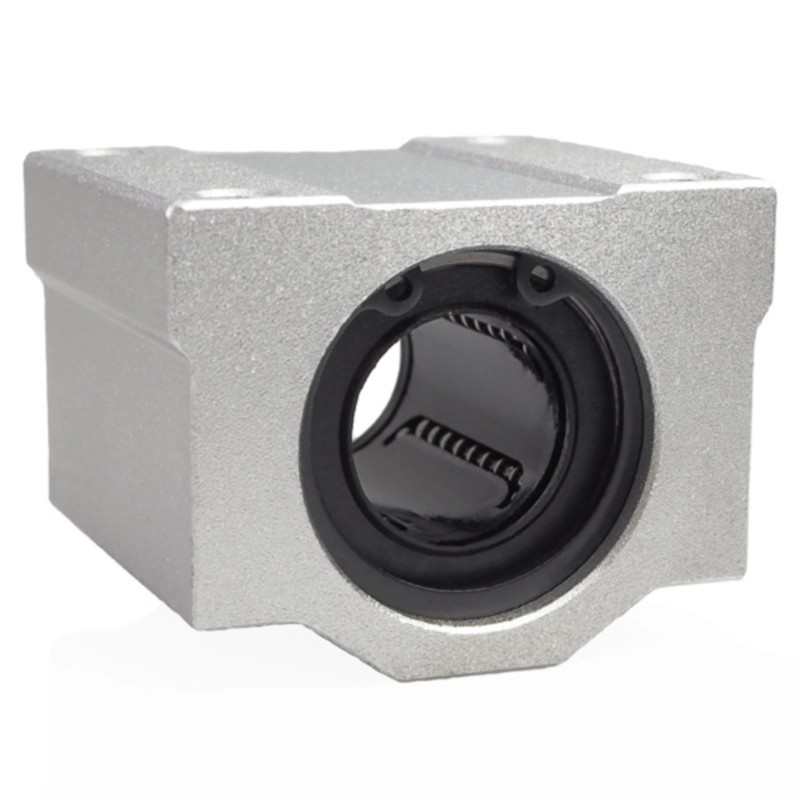

Конструкция и устройство
В состав входят алюминиевый корпус, линейная втулка с шариковой рециркуляцией, дорожки качения и уплотнения с двух сторон. Корпус обеспечивает надёжную базу для крепления, а шариковый узел снижает сопротивление при перемещении по направляющему валу. Закрытое исполнение уменьшает влияние пыли и мелких загрязнений на рабочую часть подшипника.

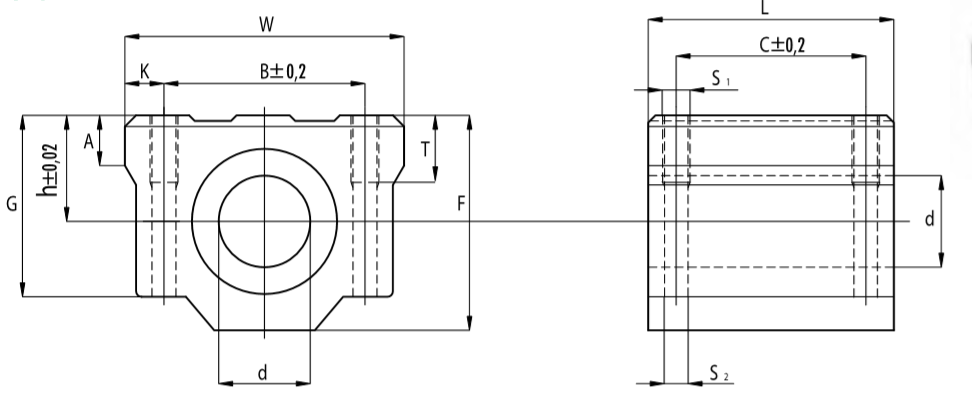

Размерный ряд серии SCS-UU
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.
| Модель | d, мм | L, мм | W, мм | S1 | Кол-во рециркуляций | G, мм | S2, мм | K, мм | A, мм | C, Н | C0, Н |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SCS08UU | 12 | 36 | 42 | M5 | 4 | 24 | 4,3 | 5,75 | 8 | 510 | 784 |
| SCS10-UU | 10 | 35 | 40 | M5 | 4 | 21 | 4,3 | 6 | 8 | 370 | 540 |
| SCS12-UU | 12 | 36 | 42 | M5 | 4 | 24 | 4,3 | 5,75 | 8 | 510 | 784 |
| SCS16-UU | 16 | 44 | 50 | M5 | 5 | 32,5 | 4,3 | 7 | 9 | 770 | 1170 |
| SCS20-UU | 20 | 50 | 54 | M6 | 5 | 35 | 5,2 | 7 | 11 | 860 | 1370 |
| SCS25-UU | 25 | 67 | 76 | M8 | 6 | 41 | 6,8 | 11 | 12 | 980 | 1560 |
| SCS30-UU | 30 | 72 | 78 | M8 | 6 | 49 | 6,8 | 10 | 15 | 1560 | 2740 |
| SCS35-UU | 35 | 80 | 90 | M8 | 6 | 54 | 6,8 | 10 | 18 | 1660 | 3130 |
| SCS40-UU | 40 | 90 | 102 | M10 | 6 | 62 | 8,6 | 11 | 20 | 2150 | 4010 |
| SCS50-UU | 50 | 110 | 122 | M10 | 6 | 80 | 8,6 | 11 | 25 | 3820 | 7930 |
Технические параметры и условия эксплуатации

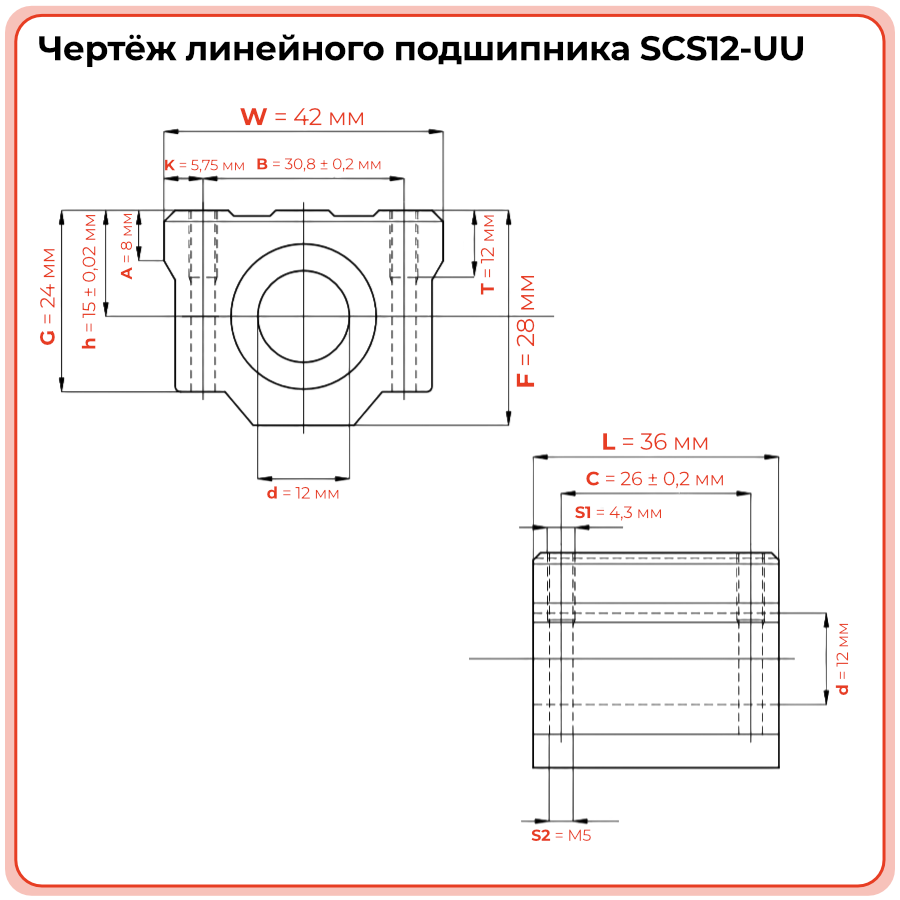

Модель рассчитана на вал 12 мм и сочетает компактные размеры с устойчивой работой в системах перемещения средней точности. Основные параметры: длина 36 мм, ширина корпуса 42 мм, крепёж M5, количество рециркуляций — 4, динамическая нагрузка — 510 Н, статическая — 784 Н. Для нормального ресурса необходимы чистые направляющие, корректная соосность и применение пластичной смазки. Рабочее состояние сохраняется при умеренном загрязнении благодаря уплотнениям UU.
- Внутренний диаметр (d): 12 мм
- Длина (L): 36 мм
- Ширина (W): 42 мм
- Крепёжное отверстие S1: M5
- Количество рециркуляций: 4
- Выступ маслёнки G: 24 мм
- Диаметр сквозного отверстия S2: 4,3 мм
- Расстояние K: 5,75 мм
- Высота боковой юбки A: 8 мм
- Динамическая нагрузка C: 510 Н
- Статическая нагрузка C0: 784 Н
- Тип исполнения: закрытое, UU
Применяемость
SCS12-UU широко применяется в системах линейного позиционирования, небольших станках ЧПУ, 3D-принтерах, гравировальном оборудовании и механизмах автоматизации. Корпусной формат упрощает монтаж в раму или основание машины, а закрытое исполнение помогает стабильно работать при типовых производственных загрязнениях. Узел подходит для оборудования, где нужно сочетание доступного монтажа, точности перемещения и умеренной грузоподъёмности.
- Малогабаритные станки ЧПУ
- 3D-принтеры и граверы
- Координатные и подающие механизмы
- Оси линейного перемещения в автоматике
- Лабораторные и испытательные установки
Аналоги
Подшипник SCS12-UU (TECHNIX) соответствует распространённым корпусным линейным подшипникам аналогичного типоразмера у других производителей.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| Samick | SCS12UU / SC12UU | Полный аналог по серии |
| THK | SC12UU | Близкий аналог по исполнению |
| NB | SM/SC-тип в корпусе с LM12UU | Близкий аналог по конструкции |
| INA | KBS12-PP в корпусном исполнении | Близкий аналог по исполнению |
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как выполнять монтаж SCS12-UU?
Подшипник крепят к ровной плоскости, затем аккуратно заводят вал диаметром 12 мм без перекоса и ударных усилий. - По каким признакам определить износ?
Основные признаки — люфт, шум, ухудшение плавности хода и следы повреждения на валу либо шариковом узле. - Чем SCS12-UU отличается от удлинённых модификаций?
Удлинённые версии имеют большую длину корпуса и, как правило, повышенную устойчивость под нагрузкой за счёт увеличенной рабочей зоны. - Подходит ли модель для замены аналогов других брендов?
Да, но только после сверки размеров корпуса, диаметра вала и допустимых нагрузок.
