О товаре
Сильфонная муфта BC16-C TECHNIX — компактная муфта для точной передачи крутящего момента между валами диаметром 4–7 мм. Применяется в приводах шаговых и серводвигателей, где важны аккуратная передача вращения, компенсация небольших отклонений валов и стабильность работы узла.
Сильфонная муфта BC16-C TECHNIX устанавливается между валом двигателя и валом исполнительного механизма, обеспечивая жесткую передачу момента при допускаемых осевых, радиальных и угловых смещениях. Упругий сильфон из нержавеющей стали помогает уменьшить нагрузку на сопряженные элементы, а зажимное исполнение обеспечивает надежную фиксацию на валу.
Расшифровка артикула
Обозначение BC16C содержит информацию о типе упругого элемента, наружном диаметре муфты и исполнении крепления на валу. Корректная расшифровка помогает подобрать муфту по габаритам и типу посадки.
- B (Bellows) — сильфонное исполнение. Указывает, что упругим элементом муфты является гофрированная металлическая трубка (сильфон) из нержавеющей стали.
- C (Coupling / Clamp) — муфта с зажимным креплением.
- 16 — наружный диаметр корпуса муфты: 16 мм.
- -C — исполнение фиксации. Показывает, что муфта крепится к валу за счет стяжных винтов в клеммных ступицах, без использования гужонов (установочных винтов).
Полное обозначение: BC16C. При выборе учитывают наружный диаметр 16 мм, диапазон расточки отверстия под валы и тип зажимного крепления.
Конструкция и устройство

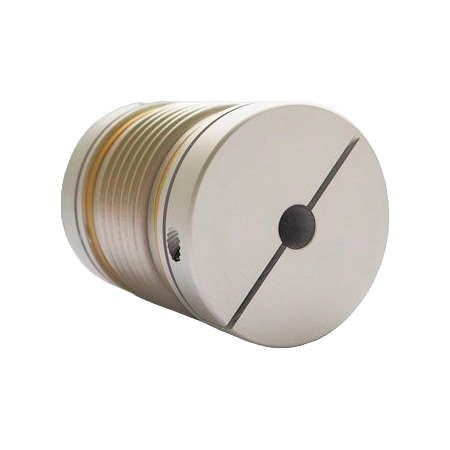

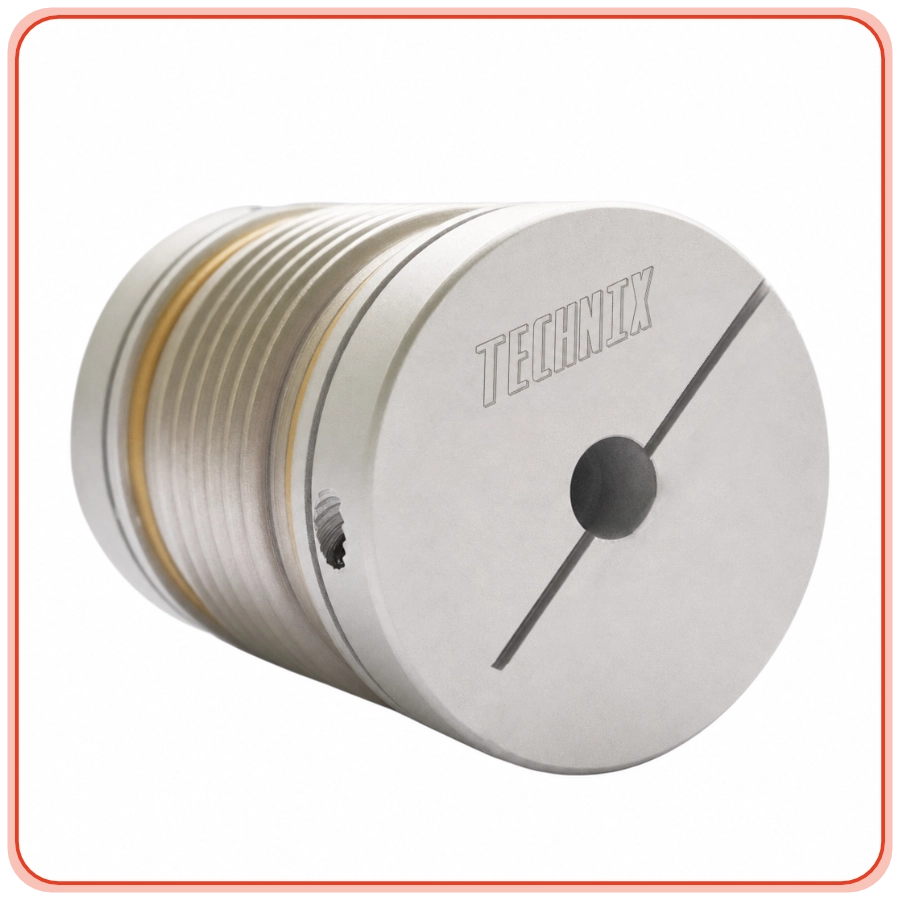

Муфта BC16-C TECHNIX состоит из двух зажимных ступиц из алюминиевого сплава 7075 и упругого сильфона из нержавеющей стали AISI 304. Такая конструкция обеспечивает малую инерционность, высокую жесткость на кручение и возможность компенсировать небольшие осевые, радиальные и угловые отклонения валов в пределах допустимых значений.
- Две зажимные ступицы из алюминиевого сплава 7075.
- Сильфонный упругий элемент из нержавеющей стали 304.
- Зажимное крепление на валу стяжными винтами.
- Компактный корпус для установки в ограниченном монтажном пространстве.
- Масса муфты: около 0,008 кг.
Размерный ряд серии BC
Ниже приведена таблица всех типоразмеров сильфонных муфт серии BC, представленных в ассортименте TECHNIX. Текущий товар BC16CTECHNIX выделен.
Технические параметры и условия эксплуатации
Муфта BC16-C TECHNIX рассчитана на номинальный крутящий момент 0,8 Н·м и кратковременный максимум до 1,6 Н·м, что делает ее подходящей для компактных приводов. Конструкция допускает осевое смещение до 0,5 мм, радиальное до 0,1 мм и угловое до 1,5°, помогая уменьшить нагрузку на сопряженные элементы. Максимальная частота вращения достигает 18000 об/мин, а статическая жесткость при кручении составляет 100 Н·м/рад.

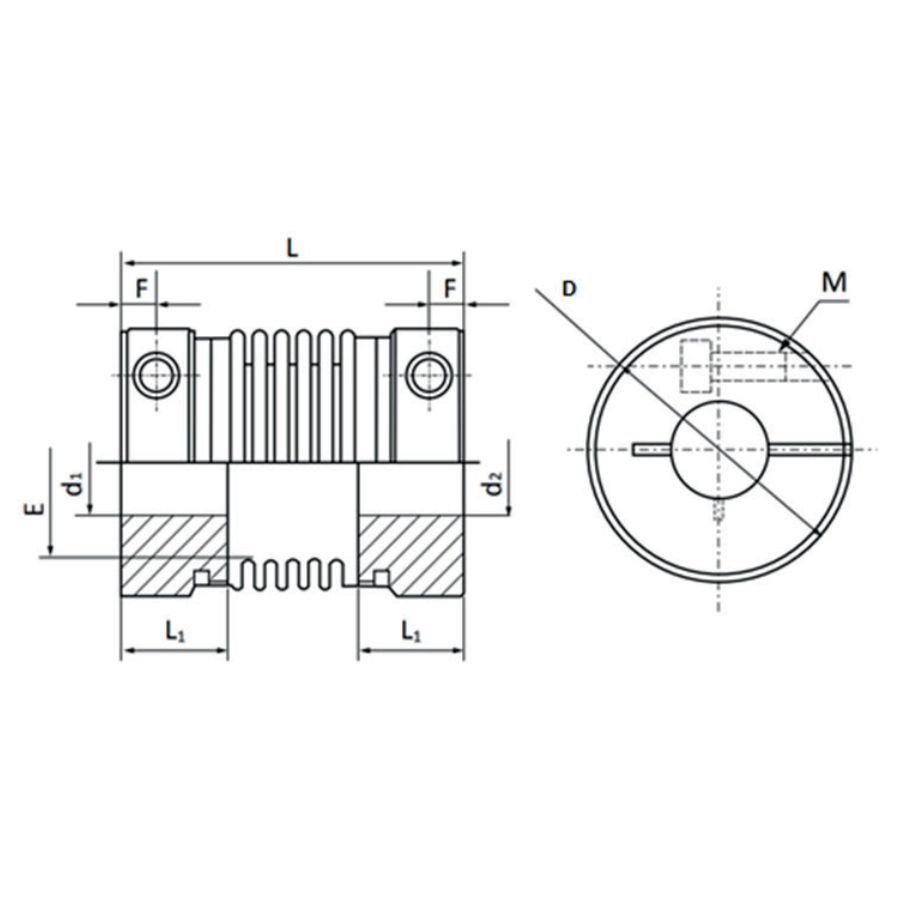

- Наружный диаметр D: 16 мм; длина L: 30 мм.
- Диапазон расточки отверстия под валы: 4–7 мм.
- Номинальный крутящий момент: 0,8 Н·м.
- Максимальный крутящий момент: 1,6 Н·м.
- Максимальная частота вращения: 18000 об/мин.
- Статическая жесткость при кручении: 100 Н·м/рад.
- Допустимое осевое отклонение: до 0,5 мм; радиальное: 0,1 мм; угловое: 1,5°.
- Условия эксплуатации: корректная центровка валов, равномерная затяжка винтов, работа в пределах допустимого момента и регулярный контроль крепления.
Применяемость
Муфта BC16-C TECHNIX применяется в компактных приводных системах, где требуется точная передача вращения и компенсация небольших отклонений валов. Она подходит для узлов с шаговыми и серводвигателями, измерительных систем, станков с ЧПУ, линейных модулей и другого оборудования с ограниченным монтажным пространством.
- Соединение валов шаговых двигателей и исполнительных механизмов.
- Приводы серводвигателей в компактных автоматизированных узлах.
- Линейные модули и оси позиционирования.
- Станки с ЧПУ, гравировальное и лабораторное оборудование.
- Системы, где важно уменьшить нагрузку от небольших отклонений валов.
Аналоги
Сильфонная муфта BC16CTECHNIX по типоразмеру и назначению относится к компактным муфтам для точных приводов. Ниже приведены примеры аналогичных исполнений у других производителей, которые рассматриваются при замене с учетом размеров и нагрузочных характеристик.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно установить муфту BC16-C TECHNIX?
Перед монтажом необходимо проверить соответствие диаметров валов диапазону расточки 4–7 мм, очистить посадочные поверхности и установить муфту без перекоса. Затяжку стяжных винтов выполняют равномерно, без чрезмерного усилия, чтобы сохранить точность фиксации и не повредить элементы муфты. - Когда муфта требует замены?
Поводом для замены могут быть рост вибраций и шума в приводе, ухудшение точности позиционирования, ослабление фиксации на валу или повреждение сильфона. При появлении трещин, следов перегрузки или деформации упругого элемента рекомендуется заменить муфту. - Чем BC16-C отличается от других типоразмеров серии BC?
BC16-C — компактное исполнение с корпусом 16 мм и расточкой 4–7 мм, рассчитанное на относительно небольшие нагрузки и высокую точность передачи момента. Более крупные модели серии BC имеют большие диаметры, допускают более высокие моменты и применяются в более нагруженных приводах. - Какой срок службы у сильфонной муфты?
Срок службы зависит от правильности подбора по моменту, качества центровки валов, режима работы и отсутствия ударных нагрузок. При корректной установке и эксплуатации в допустимых режимах муфта сохраняет рабочие свойства длительное время даже в циклических приводах. - Можно ли использовать BC16-C для точных приводов?
Да, при соблюдении допустимых нагрузок и аккуратной центровке валов муфта BC16-C подходит для приводов, где важна стабильная передача вращения и компенсация небольших отклонений валов.
