О товаре

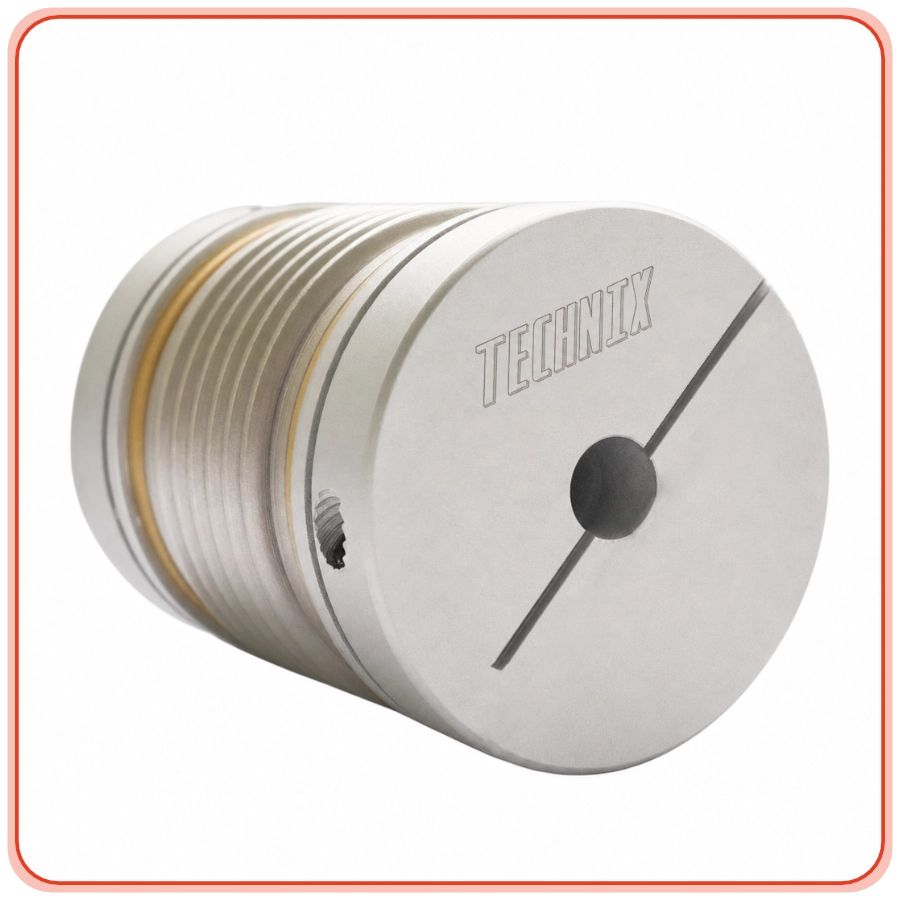

Сильфонная муфта BC20-C TECHNIX — муфта для точной передачи крутящего момента между валами с расточкой 5–12 мм. Применяется в приводах шаговых и серводвигателей, где важны аккуратная передача вращения, компенсация небольших отклонений валов и стабильность работы узла.
Сильфонная муфта BC20-C TECHNIX устанавливается между валом двигателя и валом исполнительного механизма, обеспечивая жесткую передачу момента при допускаемых осевых, радиальных и угловых смещениях. Упругий сильфон из нержавеющей стали уменьшает нагрузку на сопряженные элементы, а зажимное исполнение ступиц позволяет надежно фиксировать муфту на валу.
Расшифровка артикула
Обозначение BC20C содержит информацию о типе упругого элемента, наружном диаметре муфты и исполнении крепления на валу. Корректная расшифровка помогает подобрать муфту по размерам и типу посадки для конкретного привода.
- B (Bellows) — сильфонное исполнение. Указывает, что упругим элементом является гофрированная металлическая трубка (сильфон) из нержавеющей стали.
- C (Coupling / Clamp) — муфта с зажимным креплением: фиксация на валу осуществляется зажимными ступицами.
- 20 — наружный диаметр корпуса муфты: 20 мм.
- -C — исполнение фиксации. Показывает, что муфта крепится к валу за счет стяжных винтов в клеммных ступицах, без использования гужонов (установочных винтов).
Полное обозначение: BC20C. При выборе учитывают наружный диаметр 20 мм, диапазон расточки отверстия под валы 5–12 мм и тип зажимного крепления.
Конструкция и устройство

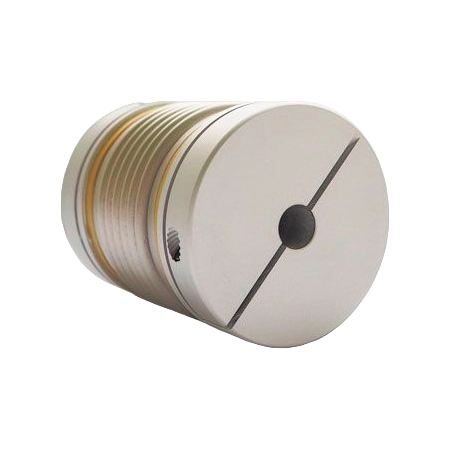

Муфта BC20-C TECHNIX состоит из двух зажимных ступиц из алюминиевого сплава 7075 и упругого сильфона из нержавеющей стали AISI 304. Конструкция обеспечивает малую инерционность, достаточную жесткость на кручение и возможность компенсировать небольшие осевые, радиальные и угловые отклонения валов в пределах допустимых значений.
- Две зажимные ступицы из алюминиевого сплава 7075.
- Сильфонный упругий элемент из нержавеющей стали 304.
- Зажимное крепление на валу стяжными винтами.
- Наружный диаметр корпуса 20 мм для установки в компактных приводах.
- Масса муфты: около 0,018 кг.
Размерный ряд серии BC
Ниже приведена таблица всех типоразмеров сильфонных муфт серии BC, представленных в ассортименте TECHNIX. Текущий товар BC20CTECHNIX выделен.
Технические параметры и условия эксплуатации
Муфта BC20-C TECHNIX рассчитана на номинальный крутящий момент 1,5 Н·м и максимальный момент до 3 Н·м, что делает ее подходящей для приводов средней мощности с валами диаметром 5–12 мм. Конструкция допускает осевые, радиальные и угловые отклонения в пределах, указанных в технических данных, что помогает уменьшить влияние небольших смещений валов на работу узла. Максимальная частота вращения составляет 13000 об/мин.

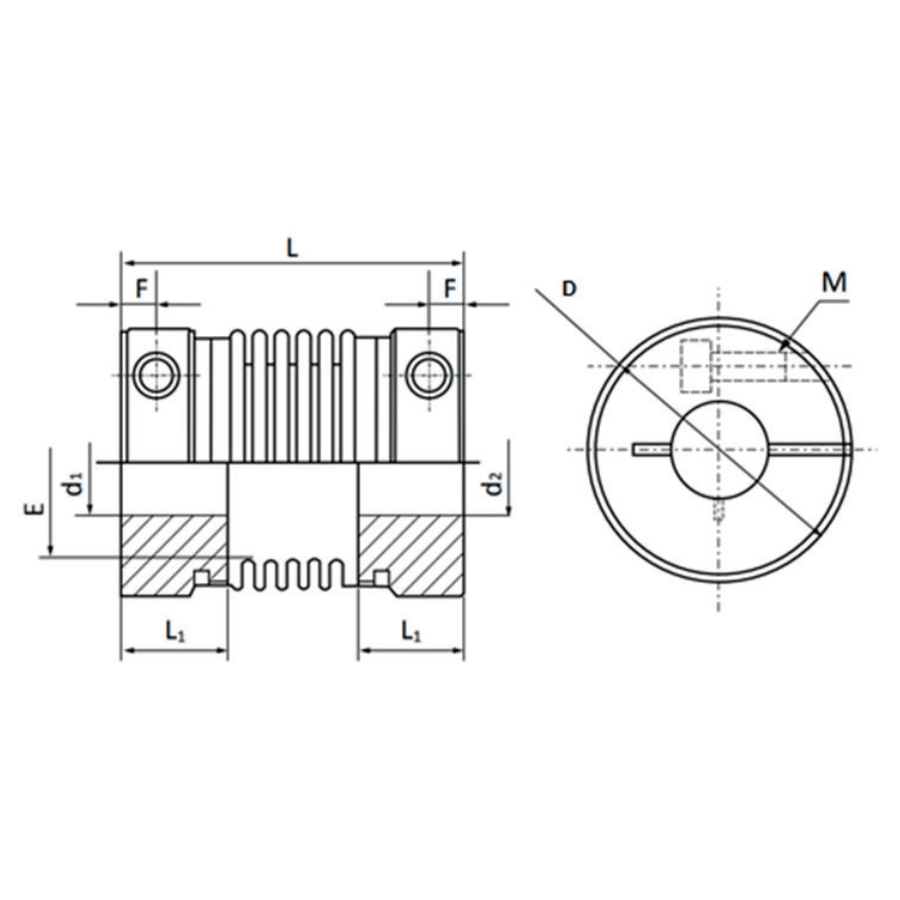

- Наружный диаметр D: 20 мм; длина L: 33 мм.
- Диапазон расточки отверстия под валы: 5–12 мм.
- Номинальный крутящий момент: 1,5 Н·м.
- Максимальный крутящий момент: 3 Н·м.
- Максимальная частота вращения: 13000 об/мин.
- Допустимые отклонения: осевое, радиальное и угловое в соответствии с паспортными значениями.
- Условия эксплуатации: правильная центровка валов, равномерная затяжка винтов, работа в пределах допустимого момента и периодический контроль крепежа.
Применяемость
Муфта BC20-C TECHNIX применяется в приводах, где требуется точная передача вращения и компенсация небольших отклонений валов при нагрузках до нескольких ньютон-метров. Она подходит для приводов шаговых и серводвигателей, модулей автоматизации, станков с ЧПУ и другого оборудования, где используются валы диаметром 5–12 мм.
- Соединение валов шаговых и серводвигателей с исполнительными механизмами.
- Приводы линейных модулей и осей позиционирования.
- Станки с ЧПУ, гравировальное и лабораторное оборудование.
- Автоматизированные узлы с повторяющимся циклом работы.
- Системы, где необходимо компенсировать небольшие отклонения валов без сложной перенастройки привода.
Аналоги
Сильфонная муфта BC20CTECHNIX по типоразмеру и назначению относится к муфтам для приводов средней мощности с корпусом 20 мм. Ниже приведены примеры аналогичных исполнений у других производителей, которые могут рассматриваться при замене с учетом размеров и нагрузочных характеристик.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно установить муфту BC20-C TECHNIX?
Перед монтажом необходимо проверить соответствие диаметров валов диапазону расточки 5–12 мм, очистить посадочные поверхности и установить муфту без перекоса. Затяжку стяжных винтов выполняют равномерно, чтобы обеспечить надежную фиксацию и не повредить элементы муфты. - Когда муфта требует замены?
Причиной замены могут быть рост шума и вибраций, ухудшение точности позиционирования, ослабление крепления или видимые повреждения сильфона. При появлении трещин, следов перегрузки или деформации упругого элемента рекомендуется заменить муфту. - Чем BC20-C отличается от BC16-C и BC25-C?
BC20-C имеет наружный диаметр 20 мм и расточку 5–12 мм, рассчитана на номинальный момент 1,5 Н·м и максимальный 3 Н·м. BC16-C предназначена для более компактных приводов с меньшими нагрузками, BC25-C — для более высоких моментов и соответствующих диаметров валов. - Какой срок службы у сильфонной муфты?
Срок службы зависит от правильного подбора по моменту, качества центровки валов, режима работы и отсутствия ударных нагрузок. При соблюдении рекомендаций муфта сохраняет рабочие свойства в течение длительного времени в повторяющихся циклах. - Можно ли использовать BC20-C в точных приводах?
Да, при соблюдении допустимых нагрузок и аккуратной центровки валов муфта BC20-C подходит для приводов, где важно стабильное передвижение и компенсация небольших отклонений валов.
