О товаре

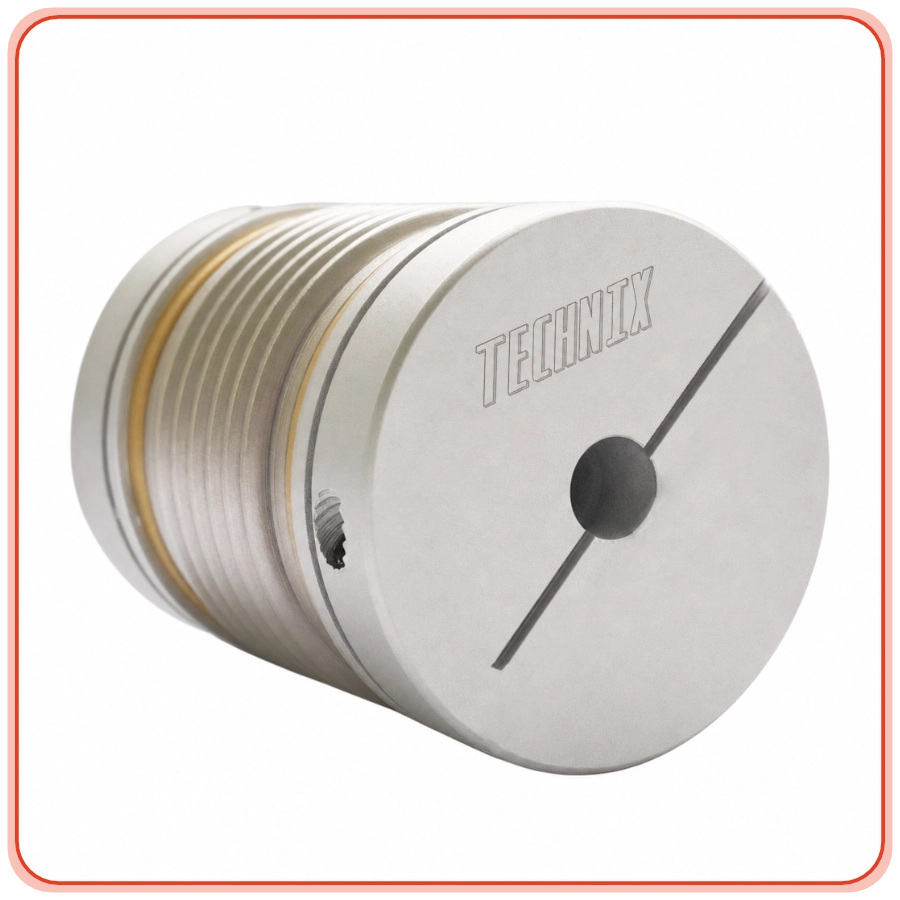

Сильфонная муфта BC55-C TECHNIX — муфта для передачи крутящего момента между валами с расточкой 10–30 мм в приводах с высокими нагрузками. Применяется в системах промышленной автоматизации, приводах станков и технологического оборудования, где важны стабильная передача вращения и возможность компенсации небольших отклонений валов.
Сильфонная муфта BC55-C TECHNIX устанавливается между валом двигателя и валом исполнительного механизма, обеспечивая передачу момента в пределах номинальных и максимальных значений для типоразмера корпуса 55 мм. Упругий сильфон из нержавеющей стали компенсирует небольшие осевые, радиальные и угловые отклонения валов, а зажимное исполнение ступиц позволяет надежно фиксировать муфту на валу при повышенных нагрузках.
Расшифровка артикула
Обозначение BC55C содержит информацию о типе упругого элемента, наружном диаметре муфты и исполнении крепления на валу. Расшифровка артикула помогает подобрать муфту по размерам и типу посадки для соответствующего привода.
- B (Bellows) — сильфонное исполнение. Указывает, что упругим элементом является гофрированная металлическая трубка (сильфон) из нержавеющей стали.
- C (Coupling / Clamp) — муфта с зажимным креплением: фиксация на валу осуществляется зажимными ступицами.
- 55 — наружный диаметр корпуса муфты: 55 мм.
- -C — исполнение фиксации. Показывает, что муфта крепится к валу за счет стяжных винтов в клеммных ступицах, без применения гужонов.
Полное обозначение: BC55C. При выборе учитывают наружный диаметр 55 мм, диапазон расточки отверстия под валы 10–30 мм и тип зажимного крепления.
Конструкция и устройство

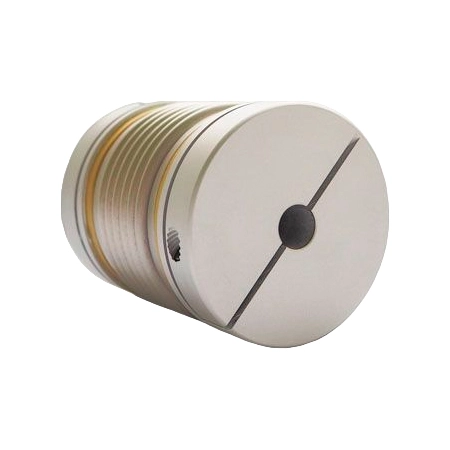

Муфта BC55-C TECHNIX состоит из двух зажимных ступиц из алюминиевого сплава и упругого сильфона из нержавеющей стали. Конструкция рассчитана на передачу момента для приводов с валами 10–30 мм и обеспечивает возможность компенсировать небольшие отклонения валов в пределах допустимых значений.
- Две зажимные ступицы из алюминиевого сплава.
- Сильфонный упругий элемент из нержавеющей стали 304.
- Зажимное крепление на валу стяжными винтами.
- Наружный диаметр корпуса 55 мм для применения в более нагруженных приводах.
- Масса муфты: ориентировочно около 0,28 кг.
Размерный ряд серии BC
Ниже приведена таблица всех типоразмеров сильфонных муфт серии BC, представленных в ассортименте TECHNIX. Текущий товар BC55CTECHNIX выделен.
Технические параметры и условия эксплуатации
Муфта BC55-C TECHNIX рассчитана на номинальный крутящий момент 25 Н·м и максимальный момент до 50 Н·м, что делает ее подходящей для приводов с высокими нагрузками и валами диаметром 10–30 мм. Конструкция допускает осевые, радиальные и угловые отклонения в пределах паспортных значений и рассчитана на максимальную частоту вращения 6000 об/мин.

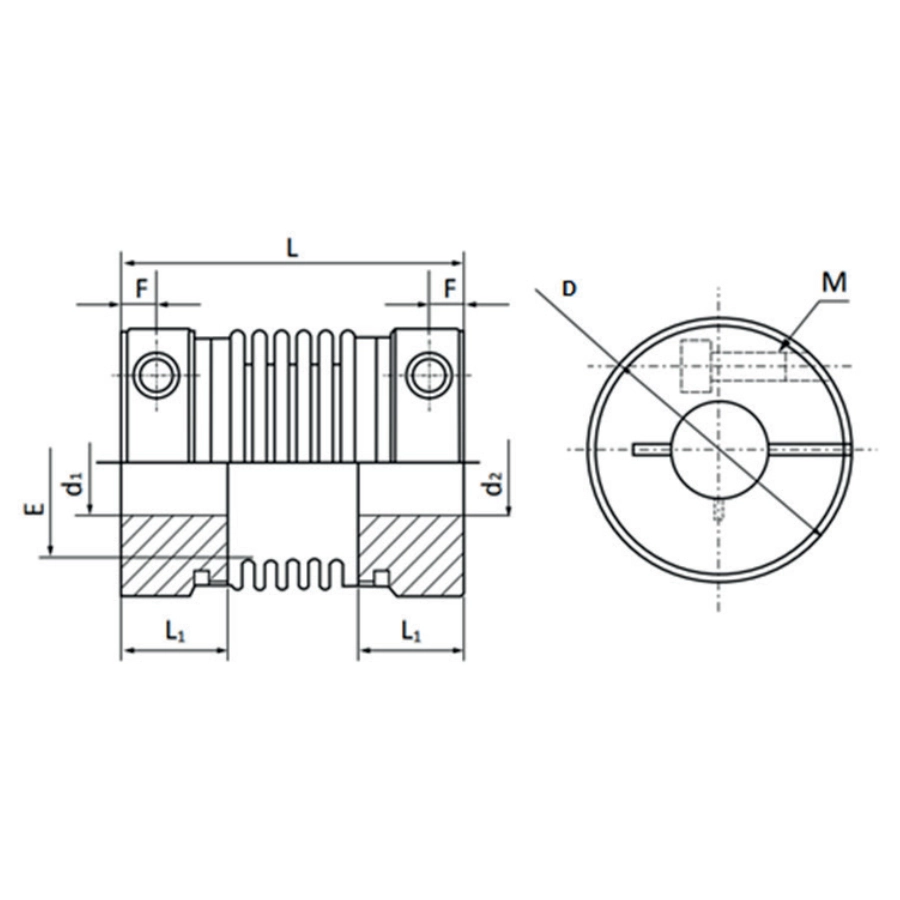

- Наружный диаметр D: 55 мм; длина L: 72 мм.
- Диапазон расточки отверстия под валы: 10–30 мм.
- Номинальный крутящий момент: 25 Н·м.
- Максимальный крутящий момент: 50 Н·м.
- Максимальная частота вращения: 6000 об/мин.
- Допустимые отклонения: осевое, радиальное и угловое в соответствии с паспортными значениями.
- Условия эксплуатации: корректная центровка валов, равномерная затяжка винтов, работа в пределах допустимого момента и регулярный контроль крепежа.
Применяемость
Муфта BC55-C TECHNIX применяется в приводах, где требуется передача значительного крутящего момента и компенсация небольших отклонений валов. Она подходит для приводов двигателей, узлов автоматизации, станков и тяжелого технологического оборудования с валами 10–30 мм.
- Соединение валов двигателей и исполнительных механизмов с высокими нагрузками.
- Приводы линейных и вращательных модулей в тяжелых системах автоматизации.
- Станки, технологическое и транспортное оборудование.
- Автоматизированные линии, работающие в интенсивном цикле.
- Системы, где необходимо компенсировать небольшие отклонения валов при значительном моменте.
Аналоги
Сильфонная муфта BC55CTECHNIX по типоразмеру и назначению относится к муфтам для приводов с корпусом 55 мм и высокими нагрузками. Ниже приведены примеры аналогичных исполнений у других производителей, которые могут рассматриваться при замене с учетом размеров и нагрузочных характеристик.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно установить муфту BC55-C TECHNIX?
Перед монтажом необходимо проверить соответствие диаметров валов диапазону расточки 10–30 мм, очистить посадочные поверхности и установить муфту без перекоса. Затяжку стяжных винтов выполняют равномерно, чтобы обеспечить надежную фиксацию и не повредить сильфон. - Когда муфта требует замены?
Причиной замены могут быть рост шума и вибраций, ухудшение точности, ослабление крепления или видимые повреждения сильфона. При появлении трещин, следов перегрузки или деформации упругого элемента муфту рекомендуется заменить. - Чем BC55-C отличается от BC40-C и BC65-C?
BC55-C имеет наружный диаметр 55 мм и рассчитана на номинальный момент 25 Н·м и максимальный 50 Н·м. BC40-C относится к меньшему типоразмеру с меньшими нагрузками, BC65-C — к более крупному типоразмеру с еще более высокими нагрузками. - Какой срок службы у сильфонной муфты?
Срок службы зависит от правильного подбора по моменту, качества центровки валов, режима работы и отсутствия ударных нагрузок. При соблюдении рекомендаций муфта сохраняет рабочие свойства в течение длительного времени. - Можно ли использовать BC55-C в точных приводах?
Да, при соблюдении допустимых нагрузок и аккуратной центровки валов муфта BC55-C подходит для приводов, где важна стабильная передача вращения при высоких нагрузках и компенсация небольших отклонений валов.
