О товаре

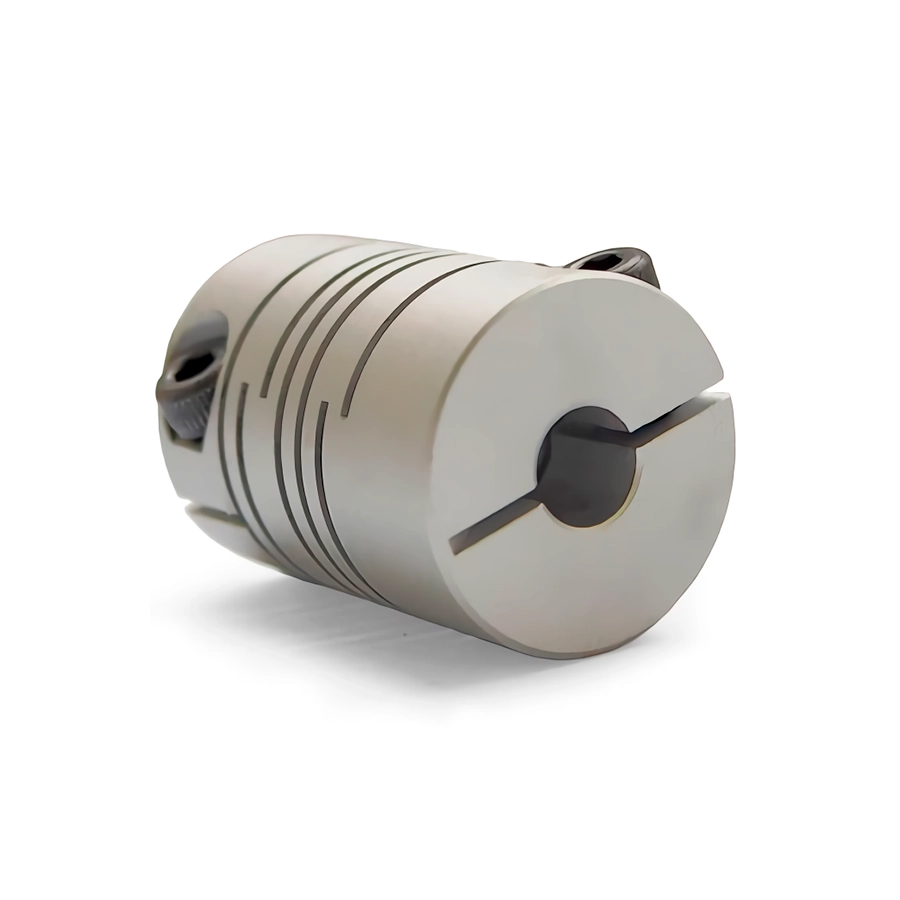

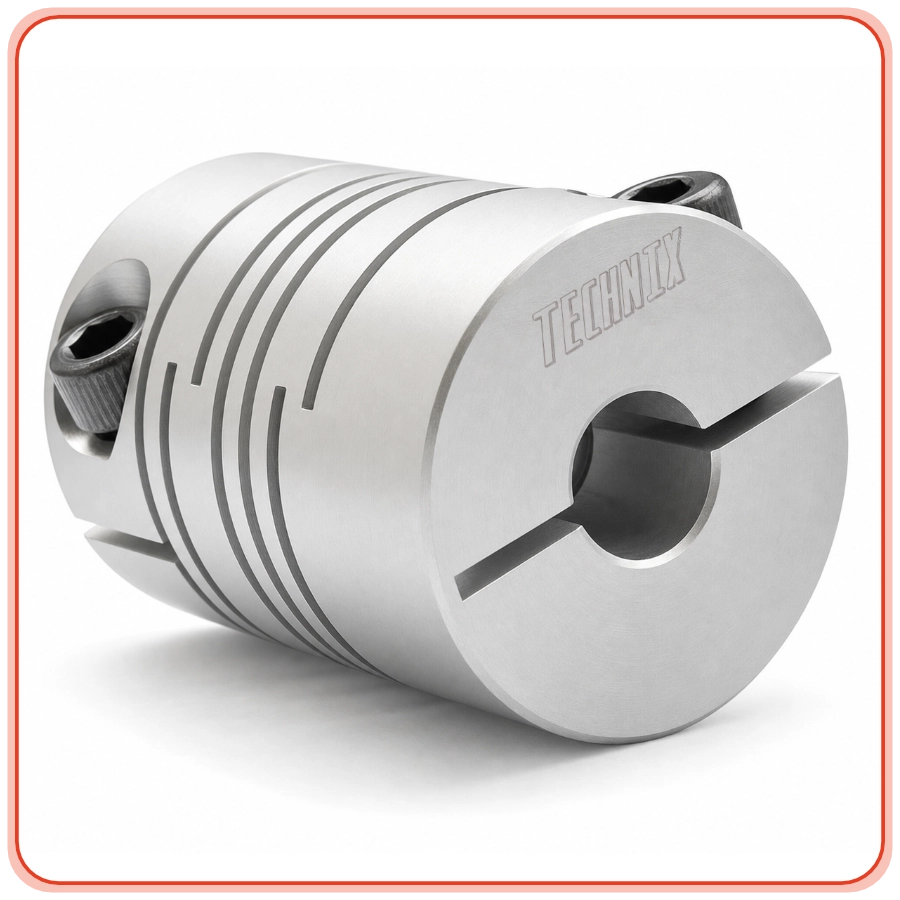

Спиральная муфта FC25-P2 TECHNIX — гибкая муфта для соединения валов с диапазоном расточки 6–12 мм, предназначенная для передачи крутящего момента с компенсацией небольших перекосов, осевых и радиальных смещений в приводах станков, ЧПУ-оборудования и систем автоматизации.
Спиральная муфта FC25-P2 TECHNIX обеспечивает беззазорную передачу вращения, снижает вибрации и ударные нагрузки на подшипники и опоры. Цельная конструкция из алюминиевого сплава со спиральной прорезью повышает жёсткость на кручение, улучшает балансировку и сохраняет точность работы приводного узла.
Расшифровка артикула
Обозначение FC25-P2 фиксирует принадлежность к серии спиральных муфт FC и ключевые геометрические параметры конкретного типоразмера. Такая структура артикула упрощает подбор по диаметру корпуса, диапазону расточки отверстий и типу гибкой части при проектировании и сервисе.
- F — Flexible: гибкая компенсирующая муфта, воспринимающая небольшие смещения и перекосы между валами.
- C — Coupling: соединительная муфта для передачи крутящего момента от ведущего вала к ведомому.
- 25 — наружный диаметр корпуса муфты 25 мм.
- P2 — исполнение с двухзаходной спиральной прорезью, формирующей гибкую часть муфты.
Полное обозначение: FC25-P2 TECHNIX. При выборе учитывайте наружный диаметр 25 мм, длину 31 мм и диапазон расточки отверстия 6–12 мм.
Конструкция и устройство

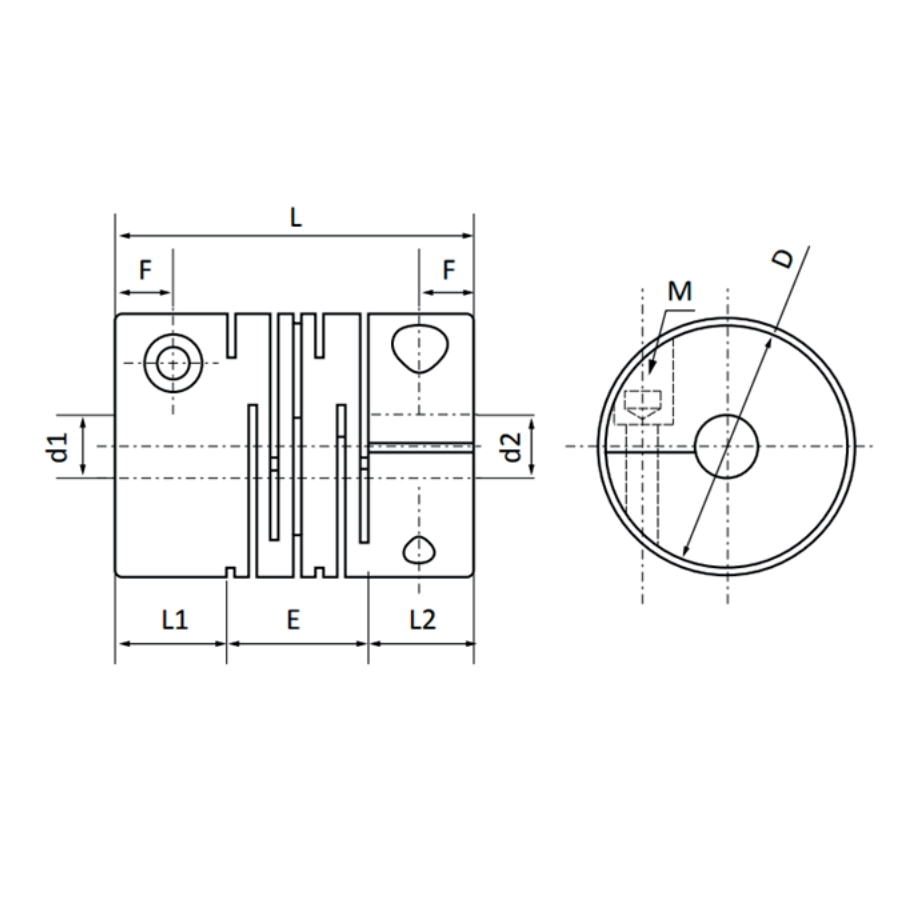

Муфта FC25-P2 TECHNIX выполнена из алюминиевого сплава в виде цилиндрического корпуса диаметром 25 мм с посадочными отверстиями под валы 6–12 мм. Центральная часть корпуса имеет спиральную гибкую секцию длиной 14 мм, которая работает как упругий элемент, компенсирующий небольшие смещения. Отверстия под валы имеют глубину 8,5 мм, крепление осуществляется винтами с резьбой M3.
- Корпус муфты из алюминиевого сплава с повышенной прочностью и низкой массой.
- Наружный диаметр D — 25 мм, длина L — 31 мм.
- Диапазон расточки отверстия под валы: 6–12 мм.
- Гибкая часть E — 14 мм, расстояние от края до центра винта F — 4 мм.
- Глубина отверстий L1 и L2 — по 8,5 мм; крепёжные винты — M3.
Размерный ряд серии FC
Ниже приведена таблица всех типоразмеров спиральных муфт серии FC, представленных в ассортименте TECHNIX. Текущий товар FC25-P2 TECHNIX выделен.
Технические параметры и условия эксплуатации
Муфта FC25-P2 TECHNIX передает крутящий момент между валами в диапазоне 6–12 мм и компенсирует небольшие осевые, радиальные и угловые отклонения. Номинальный крутящий момент составляет 2 Н·м, максимальный — 4 Н·м, максимально допустимая частота вращения — 15000 об/мин. Статическая жёсткость при кручении 380 Н·м/рад позволяет использовать муфту в более нагруженных приводах с повышенными требованиями к точности.
- Наружный диаметр: 25 мм; длина: 31 мм.
- Диапазон расточки отверстия: 6–12 мм.
- Материал корпуса: алюминиевый сплав.
- Масса муфты: около 0,038 кг.
- Номинальный крутящий момент: 2 Н·м; максимальный: 4 Н·м.
- Максимальная частота вращения: 15000 об/мин.
- Допустимое осевое отклонение: 0,5 мм; радиальное: 0,15 мм; угловое: 2°.
- Рекомендуемые условия эксплуатации: корректная центровка валов, отсутствие ударных нагрузок, защита от абразивных загрязнений и периодический контроль затяжки винтов M3.
Применяемость
Спиральная муфта FC25-P2 TECHNIX применяется в приводах, где требуется сочетание повышенного крутящего момента и компенсации небольших перекосов валов. Она используется в линиях обработки, фрезерных и сверлильных станках с ЧПУ, приводах подачи, конвейерных системах и других узлах промышленной автоматизации.
- Соединение валов электродвигателей и редукторов с валами исполнительных механизмов.
- Приводы подачи и перемещения в металлообрабатывающих и сборочных линиях.
- Станки с ЧПУ средней мощности и автоматические позиции обработки.
- Приводы конвейеров и транспортёров в системах автоматизации.
- Оборудование, где важны снижение вибраций и увеличение ресурса опорных узлов.
Аналоги
По типоразмеру спиральная муфта FC25-P2 TECHNIX сопоставима со стандартными спиральными муфтами с наружным диаметром около 25 мм. В качестве ориентиров для подбора аналогов можно рассматривать исполнения MISUMI CPLCN 25 и CPSCN 25, но окончательная совместимость должна подтверждаться по размерам и допустимым нагрузкам.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед установкой нужно проверить, что диаметры валов попадают в диапазон расточки 6–12 мм и имеют чистые, без заусенцев поверхности. Муфту надевают на концы валов с контролем соосности, затем равномерно затягивают винты M3, не допускают перекоса и чрезмерного усилия на гибкую часть.
К признакам износа относятся рост вибрации и шума, появление люфта в соединении, трещины в спиральной зоне и проскальзывание муфты на валу. В таких случаях рекомендуется заменить муфту на новую с аналогичным типоразмером и параметрами.
FC25-P2 TECHNIX имеет наружный диаметр 25 мм, длину 31 мм и диапазон расточки 6–12 мм, а также номинальный крутящий момент 2 Н·м. По сравнению с FC20-P2 муфта рассчитана на более высокую нагрузку, а по сравнению с FC32-P2 занимает меньший монтажный размер.
Муфта допускает работу до 15000 об/мин при соблюдении требований по балансировке, точной центровке валов и отсутствию ударных перегрузок. Важно контролировать состояние крепежа и не превышать указанный максимальный крутящий момент.
Замена возможна при совпадении наружного диаметра, длины, диапазона расточки отверстий и допустимого крутящего момента. Модели MISUMI CPLCN 25 и CPSCN 25 можно рассматривать как ориентиры, но окончательное решение принимается после сравнения каталожных размеров и нагрузок.
