О товаре

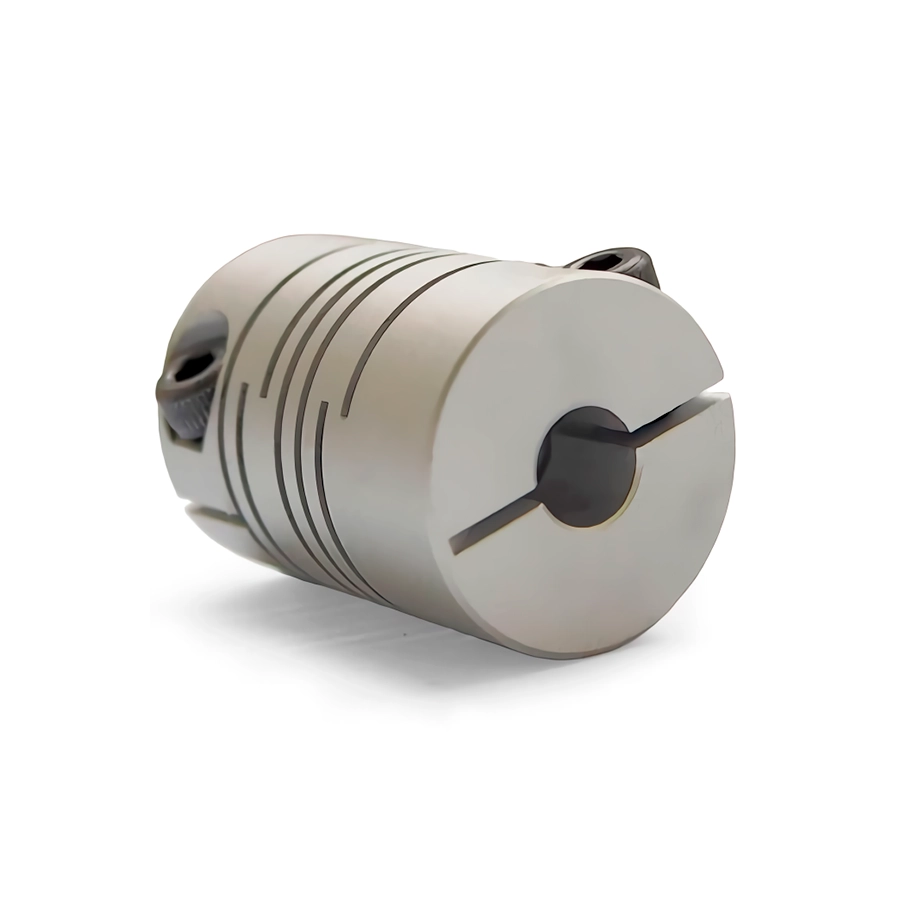

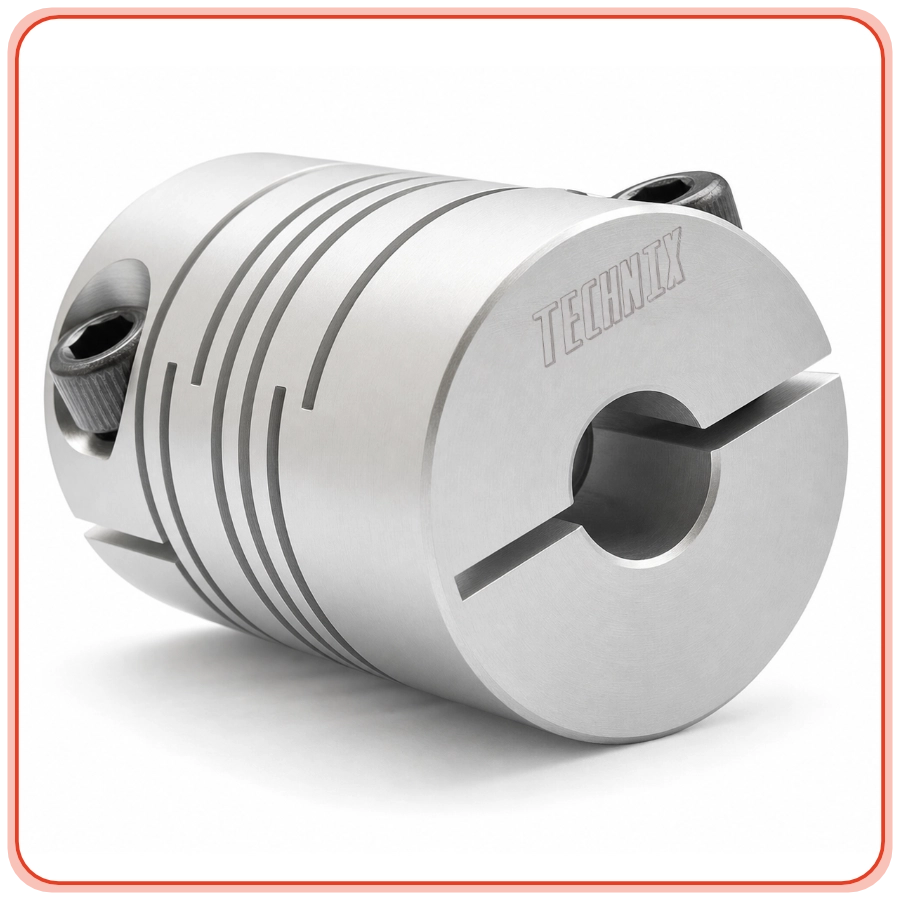

Спиральная муфта FC32-P2 TECHNIX — гибкая муфта для соединения валов с диапазоном расточки 8–16 мм, предназначенная для передачи крутящего момента с компенсацией небольших перекосов, осевых и радиальных смещений в приводах станков, производственных линий и систем автоматизации.
Спиральная муфта FC32-P2 TECHNIX обеспечивает беззазорную передачу вращения, снижает вибрации и ударные нагрузки на подшипники и опоры за счёт упругой спиральной зоны. Цельный алюминиевый корпус с прорезью P2 сохраняет жёсткость на кручение и обеспечивает стабильную работу приводного узла при циклических и непрерывных режимах.
Расшифровка артикула
Обозначение FC32-P2 отражает принадлежность к серии спиральных муфт FC и ключевые геометрические параметры данного типоразмера. Такая структура артикула облегчает выбор муфты по диаметру корпуса, диапазону расточки отверстий и типу гибкой части при проектировании и сервисной замене.
- F — Flexible: гибкая компенсирующая муфта, которая воспринимает небольшие смещения и перекосы между валами.
- C — Coupling: соединительная муфта для передачи крутящего момента от ведущего вала к ведомому.
- 32 — наружный диаметр корпуса муфты 32 мм.
- P2 — исполнение с двухзаходной спиральной прорезью, формирующей гибкую часть муфты.
Полное обозначение: FC32-P2 TECHNIX. При выборе учитывайте наружный диаметр 32 мм, длину 41 мм и диапазон расточки отверстия 8–16 мм.
Конструкция и устройство

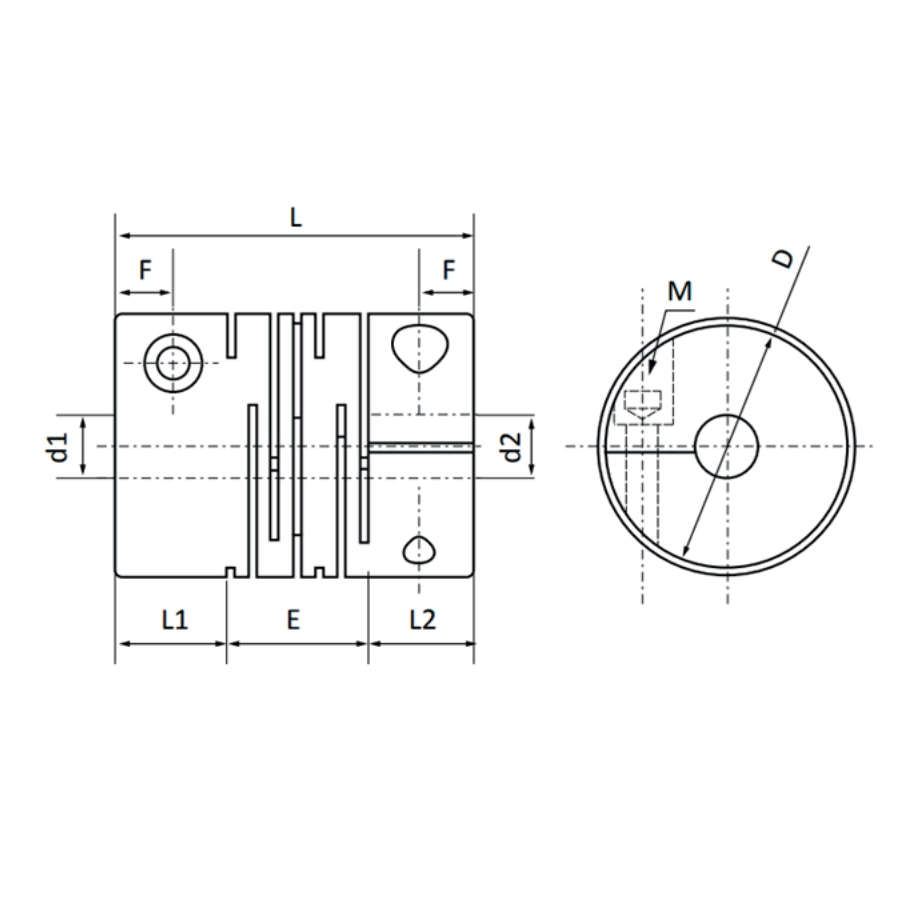

Муфта FC32-P2 TECHNIX выполнена из алюминиевого сплава в виде цилиндрического корпуса диаметром 32 мм с посадочными отверстиями под валы 8–16 мм. В центральной части расположена спиральная гибкая секция длиной 17 мм, которая работает как упругий элемент и компенсирует небольшие смещения. Отверстия под валы имеют глубину 12 мм, крепление осуществляется винтами с резьбой M4.
- Корпус муфты из алюминиевого сплава с хорошим соотношением жёсткости и массы.
- Наружный диаметр D — 32 мм, длина L — 41 мм.
- Диапазон расточки отверстия под валы: 8–16 мм.
- Гибкая часть E — 17 мм, расстояние от края до центра винта F — 6 мм.
- Глубина отверстий L1 и L2 — по 12 мм; крепёжные винты — M4.
Размерный ряд серии FC
Ниже приведена таблица всех типоразмеров спиральных муфт серии FC, представленных в ассортименте TECHNIX. Текущий товар FC32-P2 TECHNIX выделен.
Технические параметры и условия эксплуатации
Муфта FC32-P2 TECHNIX рассчитана на передачу крутящего момента между валами с диапазоном расточки 8–16 мм при компенсации небольших отклонений. Номинальный крутящий момент составляет 4 Н·м, максимальный — 8 Н·м, максимально допустимая частота вращения — 12000 об/мин. Статическая жёсткость при кручении 500 Н·м/рад позволяет применять муфту в приводах с повышенными требованиями к точности и стабильности работы.
- Наружный диаметр: 32 мм; длина: 41 мм.
- Диапазон расточки отверстия: 8–16 мм.
- Материал корпуса: алюминиевый сплав.
- Масса муфты: около 0,05 кг.
- Номинальный крутящий момент: 4 Н·м; максимальный: 8 Н·м.
- Максимальная частота вращения: 12000 об/мин.
- Допустимое осевое отклонение: 0,5 мм; радиальное: 0,15 мм; угловое: 2°.
- Рекомендуемые условия эксплуатации: аккуратная центровка валов, отсутствие ударных и кратковременных перегрузок, защита от абразивной пыли и регулярный контроль затяжки винтов M4.
Применяемость
Спиральная муфта FC32-P2 TECHNIX применяется в приводах среднего уровня мощности, где важна точная передача момента и компенсация небольших перекосов валов. Она используется в станках с ЧПУ, производственных линиях, приводах подачи, конвейерных и позиционирующих механизмах, а также в других системах промышленной автоматизации.
- Соединение валов электродвигателей, редукторов и исполнительных механизмов в станках и линиях обработки.
- Приводы подачи и перемещения в металлообрабатывающих комплексах.
- Оси станков с ЧПУ, где важны снижение вибраций и стабильность позиционирования.
- Приводы конвейерных и транспортерных линий в автоматизированных системах.
- Приводные узлы, в которых требуется совмещение повышенного крутящего момента и компактных монтажных размеров.
Аналоги
По типоразмеру спиральная муфта FC32-P2 TECHNIX сопоставима со стандартными спиральными муфтами с наружным диаметром около 32 мм. Для ориентировочного подбора аналогов можно рассматривать исполнения MISUMI CPLCN 32 и CPSCN 32, однако окончательная совместимость должна подтверждаться по посадочным размерам и допустимому крутящему моменту.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед установкой проверьте, что диаметры валов находятся в диапазоне расточки 8–16 мм и имеют чистые, ровные поверхности. Муфту надевают на концы валов с контролем соосности, затем равномерно затягивают винты M4, избегая перекоса и излишней деформации спиральной зоны.
О необходимости замены свидетельствуют рост вибрации и шума, появление люфта в соединении, трещины в спиральной зоне корпуса и проскальзывание муфты на валу. При таких признаках рекомендуется заменить муфту на новую того же типоразмера.
FC32-P2 TECHNIX имеет наружный диаметр 32 мм, длину 41 мм и диапазон расточки 8–16 мм, а также номинальный крутящий момент 4 Н·м. По сравнению с FC25-P2 муфта рассчитана на большую нагрузку, а по сравнению с FC40-P2 занимает меньший монтажный размер и ориентирована на средний диапазон диаметров валов.
Допускается работа до 12000 об/мин при соблюдении требований по балансировке, точной центровке валов и отсутствии ударных перегрузок. Важно регулярно проверять состояние крепежа и не превышать указанный максимальный крутящий момент.
Замена возможна при совпадении наружного диаметра, длины, диапазона расточки отверстий и допустимого крутящего момента. Модели MISUMI CPLCN 32 и CPSCN 32 могут служить ориентиром, но окончательная совместимость подтверждается только по каталогу.
