О товаре

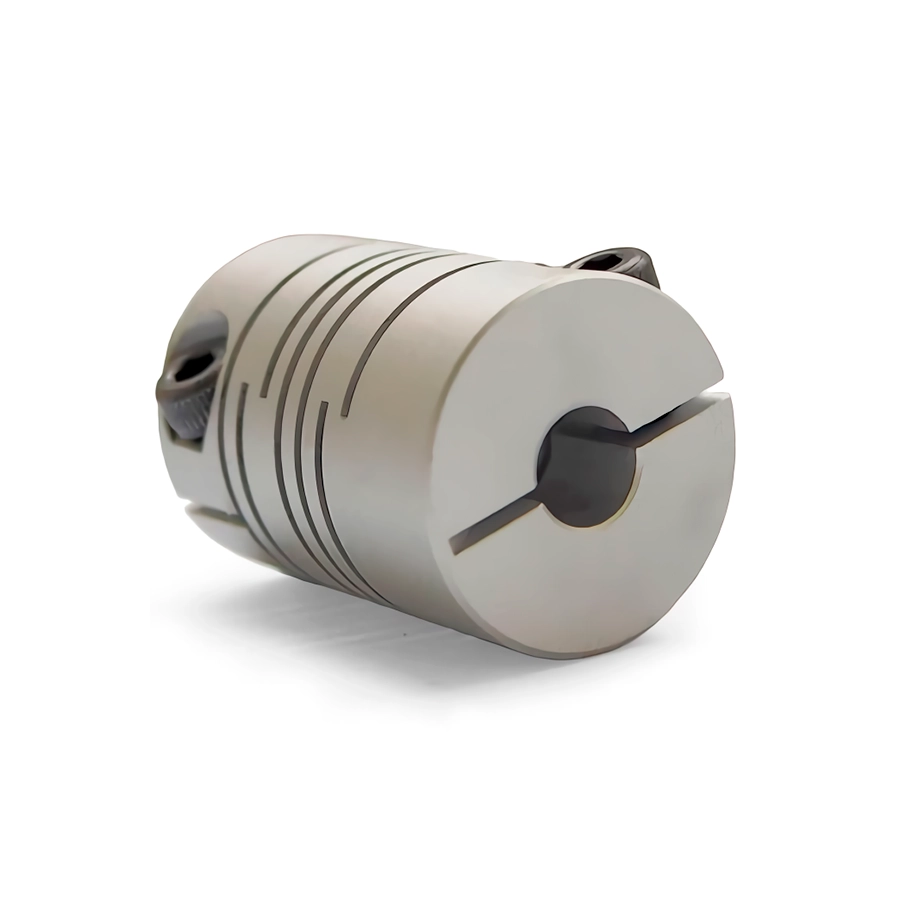

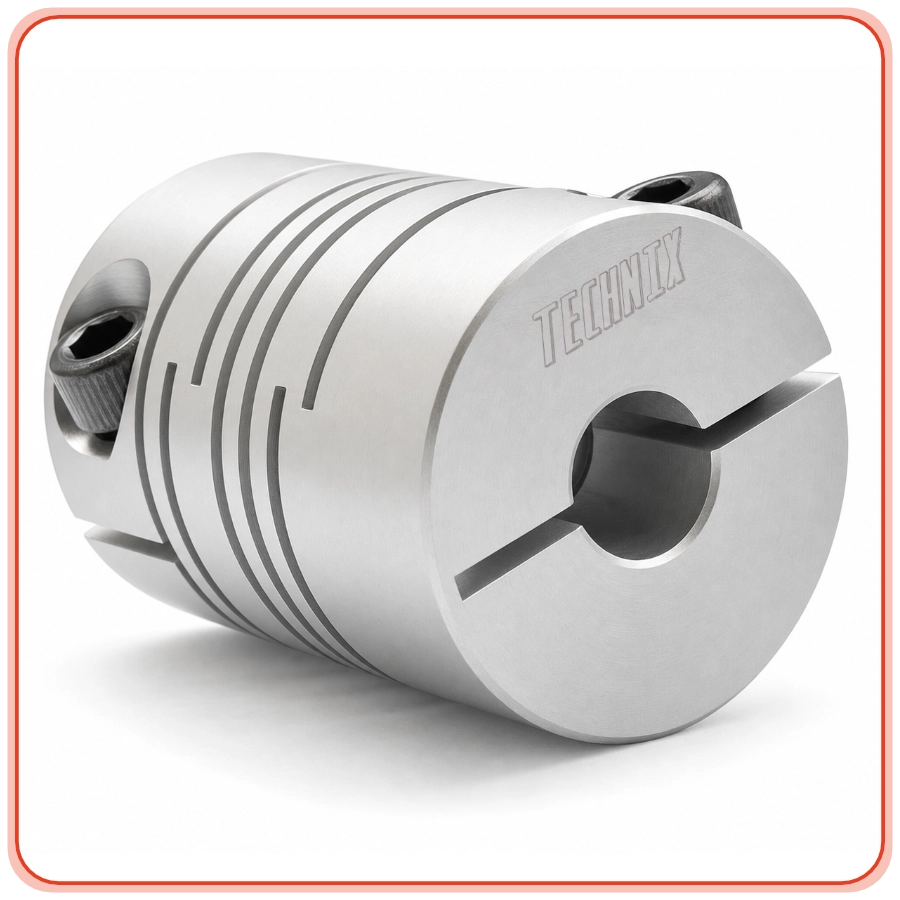

Спиральная муфта FC40-P2 TECHNIX — гибкая муфта для соединения валов с диапазоном расточки 10–20 мм, предназначенная для передачи повышенного крутящего момента с компенсацией небольших перекосов, осевых и радиальных смещений в приводах станков, конвейерных систем и промышленного оборудования.
Спиральная муфта FC40-P2 TECHNIX обеспечивает беззазорную передачу вращения и снижает ударные нагрузки на подшипники и опоры за счёт упругой спиральной зоны. Цельный алюминиевый корпус с прорезью P2 сочетает жёсткость на кручение с возможностью компенсации смещений, сохраняя устойчивую работу приводного узла при циклических и непрерывных нагрузках.
Расшифровка артикула
Обозначение FC40-P2 задаёт принадлежность муфты к серии спиральных муфт FC и фиксирует её основные геометрические параметры. Такая структура артикула позволяет быстро подобрать нужный типоразмер по диаметру корпуса, диапазону расточки отверстий и типу спиральной гибкой части при проектировании и замене.
- F — Flexible: гибкая компенсирующая муфта, воспринимающая небольшие смещения и перекосы между валами.
- C — Coupling: соединительная муфта для передачи крутящего момента от ведущего вала к ведомому.
- 40 — наружный диаметр корпуса муфты 40 мм.
- P2 — исполнение с двухзаходной спиральной прорезью, формирующей гибкую часть муфты.
Полное обозначение: FC40-P2 TECHNIX. При выборе учитывайте наружный диаметр 40 мм, длину 56 мм и диапазон расточки отверстия 10–20 мм.
Конструкция и устройство

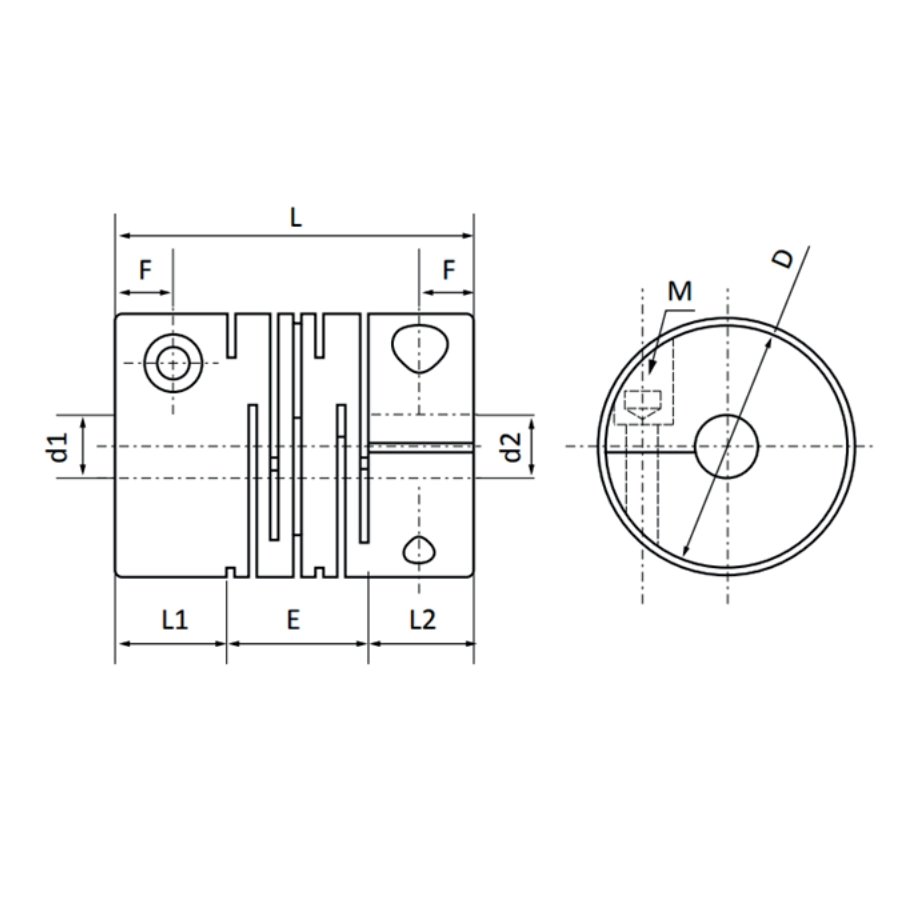

Муфта FC40-P2 TECHNIX выполнена из алюминиевого сплава в виде цилиндрического корпуса диаметром 40 мм с посадочными отверстиями под валы 10–20 мм. Центральная часть корпуса имеет спиральную гибкую секцию длиной 22 мм, которая работает как упругий элемент и компенсирует небольшие смещения. Отверстия под валы имеют глубину 17 мм, крепёж выполняется винтами с резьбой M5.
- Корпус муфты из алюминиевого сплава с повышенной жёсткостью и низкой массой.
- Наружный диаметр D — 40 мм, длина L — 56 мм.
- Диапазон расточки отверстия под валы: 10–20 мм.
- Гибкая часть E — 22 мм, расстояние от края до центра винта F — 8,5 мм.
- Глубина отверстий L1 и L2 — по 17 мм; крепёжные винты — M5.
Размерный ряд серии FC
Ниже приведена таблица всех типоразмеров спиральных муфт серии FC, представленных в ассортименте TECHNIX. Текущий товар FC40-P2 TECHNIX выделен.
Технические параметры и условия эксплуатации
Муфта FC40-P2 TECHNIX передаёт крутящий момент между валами с диапазоном расточки 10–20 мм и компенсирует небольшие отклонения. Номинальный крутящий момент составляет 4 Н·м, максимальный — 8 Н·м, максимально допустимая частота вращения — 9500 об/мин. Статическая жёсткость при кручении 700 Н·м/рад позволяет использовать муфту в более нагруженных приводах с требованиями к точности и устойчивости работы.
- Наружный диаметр: 40 мм; длина: 56 мм.
- Диапазон расточки отверстия: 10–20 мм.
- Материал корпуса: алюминиевый сплав.
- Масса муфты: порядка 0,07 кг.
- Номинальный крутящий момент: 4 Н·м; максимальный: 8 Н·м.
- Максимальная частота вращения: 9500 об/мин.
- Допустимое осевое отклонение: 0,5 мм; радиальное: 0,2 мм; угловое: 2°.
- Рекомендуемые условия эксплуатации: аккуратная центровка валов, отсутствие ударных перегрузок, защита от абразивных загрязнений и регулярный контроль затяжки винтов M5.
Применяемость
Спиральная муфта FC40-P2 TECHNIX применяется в приводах среднего и повышенного уровня мощности, где важна стабильная передача момента и компенсация небольших перекосов валов. Она используется в станках с ЧПУ, приводах подачи, конвейерных и транспортерных системах, а также в узлах промышленной автоматизации с циклическими и непрерывными режимами работы.
- Соединение валов электродвигателей и редукторов с валами исполнительных механизмов на линиях обработки.
- Приводы подачи и перемещения в металлообрабатывающих и сборочных комплексах.
- Оси и приводы станков с ЧПУ, где требуется снижение вибраций и повышение ресурса опор.
- Конвейерные и транспортёрные системы в автоматизированных линиях.
- Приводные узлы, где важно сочетание компактного монтажа, компенсации смещений и повышенного крутящего момента.
Аналоги
По типоразмеру спиральная муфта FC40-P2 TECHNIX сопоставима со стандартными спиральными муфтами с наружным диаметром около 40 мм. Для ориентировочного подбора аналогов можно рассматривать исполнения MISUMI CPLCN 40 и CPSCN 40, однако окончательная совместимость должна подтверждаться по посадочным размерам и допустимому крутящему моменту.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед монтажом убедитесь, что диаметры валов попадают в диапазон расточки 10–20 мм и имеют чистые, ровные поверхности. Муфту надевают на концы валов с контролем соосности, затем равномерно затягивают винты M5, избегая перекоса и чрезмерного усилия, способного деформировать спиральную зону.
К признакам износа относятся рост вибрации и шума, появление люфта в соединении, трещины в спиральной части и проскальзывание муфты на валу. В этих случаях рекомендуется заменить муфту на новую с тем же типоразмером и параметрами.
FC40-P2 TECHNIX имеет наружный диаметр 40 мм, длину 56 мм и диапазон расточки 10–20 мм, а также номинальный крутящий момент 4 Н·м. По сравнению с FC32-P2 муфта рассчитана на более высокие нагрузки, а по сравнению с FC50-P2 занимает меньший монтажный размер и подходит для среднего диапазона диаметров валов.
Муфта допускает работу до 9500 об/мин при соблюдении требований по балансировке, точной центровке валов и отсутствии ударных перегрузок. Важно регулярно проверять состояние крепежа и не превышать указанный максимальный крутящий момент.
Замена возможна при совпадении наружного диаметра, длины, диапазона расточки отверстий и допустимого крутящего момента. Модели MISUMI CPLCN 40 и CPSCN 40 можно использовать как ориентиры, но окончательное решение принимается после сравнения каталожных размеров и нагрузок.
