О товаре

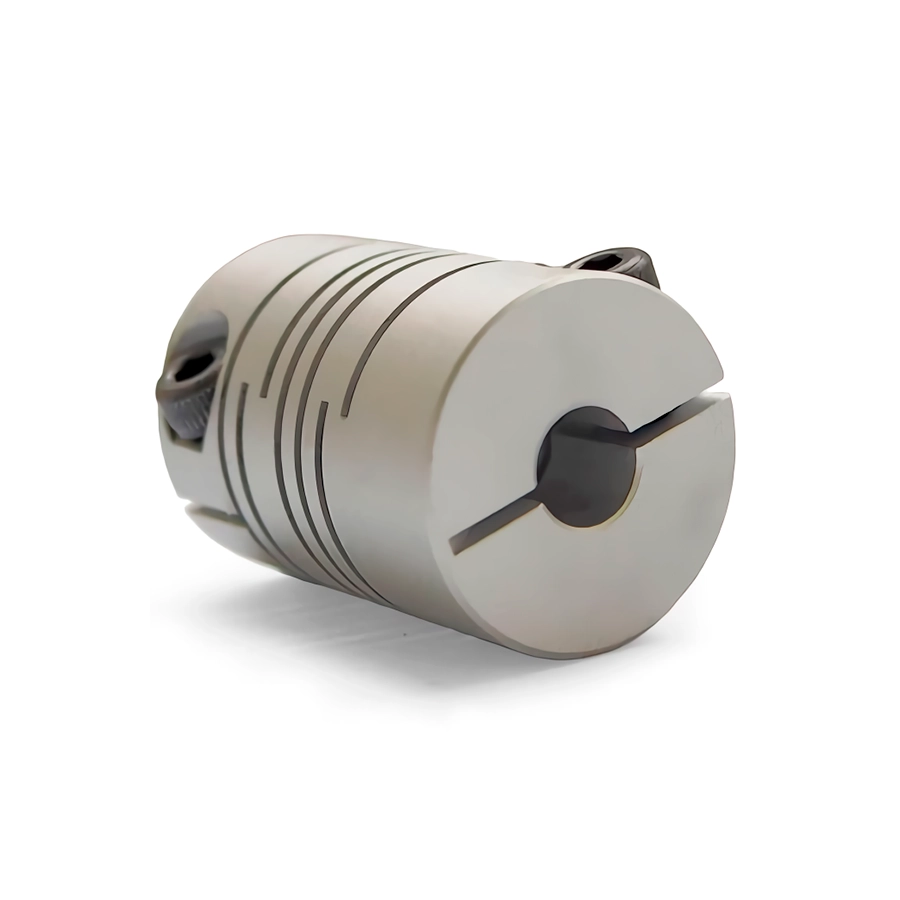

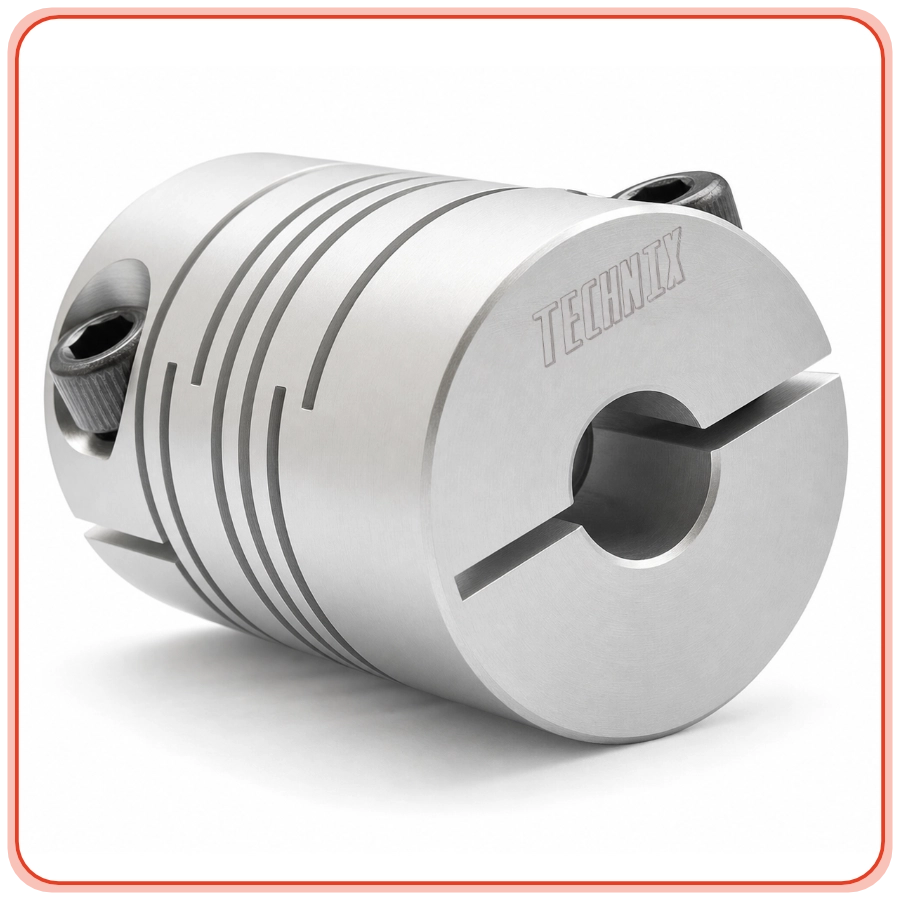

Спиральная муфта FC50-P2 TECHNIX — гибкая муфта для соединения валов с диапазоном расточки 12–25 мм, предназначенная для передачи повышенного крутящего момента с компенсацией небольших перекосов, осевых и радиальных смещений в приводах станков, конвейерных систем и тяжёлых механизмов.
Спиральная муфта FC50-P2 TECHNIX обеспечивает беззазорную передачу вращательных движений, снижает уровень вибрации и ударные нагрузки на основные узлы агрегата. Цельная конструкция из алюминиевого сплава с спиральной прорезью P2 имеет повышенную прочность, оптимальный уровень балансировки и не содержит подвижных элементов, которые могли бы стать слабым местом соединения.
Расшифровка артикула
Обозначение FC50-P2 определяет принадлежность муфты к серии спиральных муфт FC и одновременно задаёт её основные геометрические параметры. Такая структура артикула облегчает выбор типоразмера по диаметру корпуса, диапазону расточки отверстий и типу гибкой части при проектировании и замене.
- F — Flexible: гибкая компенсирующая муфта, воспринимающая небольшие смещения и перекосы между валами.
- C — Coupling: соединительная муфта для передачи крутящего момента от ведущего вала к ведомому.
- 50 — наружный диаметр корпуса муфты 50 мм.
- P2 — исполнение с двухзаходной спиральной прорезью, формирующей гибкую часть муфты.
Полное обозначение: FC50-P2 TECHNIX. При выборе учитывайте наружный диаметр 50 мм, длину 71 мм и диапазон расточки отверстия 12–25 мм.
Конструкция и устройство

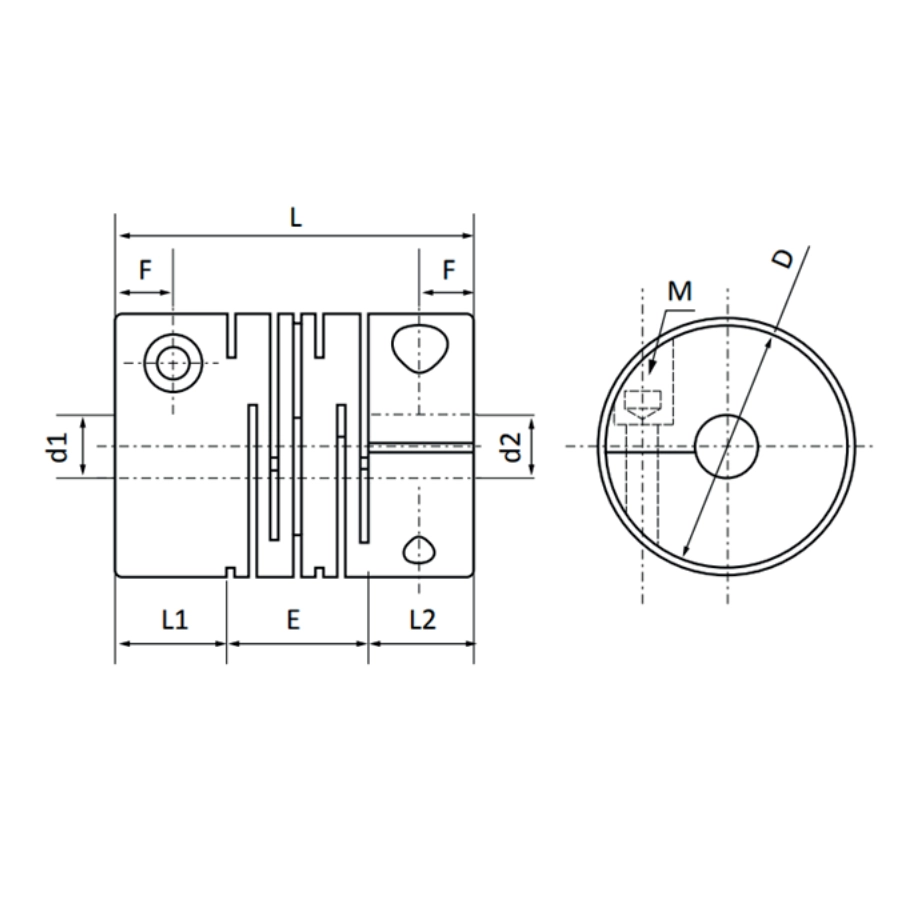

Муфта FC50-P2 TECHNIX выполнена из высокопрочного алюминиевого сплава в виде цилиндрического корпуса диаметром 50 мм с посадочными отверстиями под валы 12–25 мм. В центральной части корпуса расположена спиральная гибкая секция длиной 29 мм, которая работает как упругий элемент и компенсирует небольшие смещения. Отверстия под валы имеют глубину 21 мм, крепёж осуществляется винтами с резьбой M6.
- Цельный корпус муфты из алюминиевого сплава с анодированной поверхностью.
- Наружный диаметр D — 50 мм, длина L — 71 мм.
- Диапазон расточки отверстия под валы: 12–25 мм.
- Гибкая часть E — 29 мм, расстояние от края до центра винта F — 10,5 мм.
- Глубина отверстий L1 и L2 — по 21 мм; крепёжные винты — M6.
Размерный ряд серии FC
Ниже приведена таблица всех типоразмеров спиральных муфт серии FC, представленных в ассортименте TECHNIX. Текущий товар FC50-P2 TECHNIX выделен.
Технические параметры и условия эксплуатации
Муфта FC50-P2 TECHNIX рассчитана на передачу крутящего момента между валами в диапазоне расточки 12–25 мм и компенсацию небольших отклонений. Номинальный крутящий момент составляет 16 Н·м, максимальный — 32 Н·м, максимально допустимая частота вращения — 7000 об/мин. Статическая жёсткость при кручении 1800 Н·м/рад и масса около 0,3 кг позволяют использовать муфту в нагруженных приводах тяжёлых механизмов.
- Наружный диаметр: 50 мм; длина: 71 мм.
- Диапазон расточки отверстия: 12–25 мм.
- Материал корпуса: алюминиевый сплав.
- Масса муфты: около 0,3 кг.
- Номинальный крутящий момент: 16 Н·м; максимальный: 32 Н·м.
- Максимальная частота вращения: 7000 об/мин.
- Допустимое осевое отклонение: 0,5 мм; радиальное: 0,2 мм; угловое: 2°.
- Рекомендуемые условия эксплуатации: точная центровка валов, отсутствие ударных и пиковых перегрузок, защита от абразивных загрязнений и регулярный контроль затяжки винтов M6.
Применяемость
Спиральная муфта FC50-P2 TECHNIX применяется в приводах повышенной мощности, где требуется надёжная передача момента и компенсация небольших перекосов валов. Она используется в тяжёлых механизмах, станках с ЧПУ, приводах подачи, конвейерах и транспортёрах, а также в других узлах промышленной автоматизации с высокими нагрузками.
- Соединение валов электродвигателей и редукторов с валами исполнительных механизмов в тяжёлых установках.
- Приводы подачи и перемещения в крупном металлообрабатывающем оборудовании.
- Конвейерные и транспортёрные линии с повышенной нагрузкой на привод.
- Механизмы, где требуется гашение вибраций и защита приводов от ударных нагрузок.
- Системы промышленной автоматизации, работающие в длительных и циклических режимах.
Аналоги
По типоразмеру спиральная муфта FC50-P2 TECHNIX сопоставима со стандартными спиральными муфтами с наружным диаметром около 50 мм. Для ориентировочного подбора аналогов можно рассматривать исполнения MISUMI CPLCN 50 и CPSCN 50, однако окончательная совместимость должна подтверждаться по посадочным размерам и допустимому крутящему моменту.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед установкой проверьте, что диаметры валов находятся в диапазоне расточки 12–25 мм и посадочные поверхности очищены от загрязнений и заусенцев. Муфту надевают на концы валов с контролем соосности, затем равномерно затягивают винты M6, избегая перекоса и перегрузки спиральной зоны.
Повышенные вибрации и шум, появление люфта в соединении, трещины в спиральной части и проскальзывание муфты на валу свидетельствуют о необходимости диагностики и замены. При обнаружении таких признаков рекомендуется установить новую муфту с аналогичным типоразмером и параметрами.
FC50-P2 TECHNIX имеет наружный диаметр 50 мм, длину 71 мм и диапазон расточки 12–25 мм, а также номинальный крутящий момент 16 Н·м. По сравнению с FC40-P2 муфта рассчитана на более высокие нагрузки, а по сравнению с FC63-P2 занимает меньший монтажный размер и ориентирована на средний диапазон мощностей.
Муфта допускает работу до 7000 об/мин при соблюдении требований по балансировке, точной центровке валов и отсутствию ударных перегрузок. Важно не превышать допустимый крутящий момент и контролировать состояние крепежа.
Замена возможна при совпадении наружного диаметра, длины, диапазона расточки отверстий и допустимого крутящего момента. Модели MISUMI CPLCN 50 и CPSCN 50 подходят в качестве ориентиров, однако окончательная совместимость должна подтверждаться по каталогу.
