О товаре
Соединительная муфта JC14-C TECHNIX — компактная упругая кулачковая муфта с наружным диаметром 14 мм для соединения валов малой мощности и передачи крутящего момента до 2 Н·м с одновременным гашением вибраций и ударных нагрузок. Муфта компенсирует небольшие несоосности валов, снижает шум в приводе и обеспечивает стабильную работу компактных узлов промышленного оборудования, ЧПУ и систем автоматизации.
Муфта JC14-C устанавливается между ведущим и ведомым валом и передаёт вращение через полиуретановый упругий элемент твёрдости 98A. Такое исполнение уменьшает вибрации, снижает динамические нагрузки на подшипники и валы и помогает повысить ресурс привода в компактных механизмах с высокой частотой вращения.
Расшифровка артикула
Обозначение JC14C включает серию, типоразмер и вариант крепления муфты. Корректная расшифровка артикула помогает быстрее подобрать изделие по наружному диаметру, диапазону расточки отверстия и способу фиксации на валу.
- JC — серия упругих кулачковых муфт для передачи крутящего момента с гашением вибраций и компенсацией небольших смещений валов.
- 14 — типоразмер муфты с наружным диаметром 14 мм.
- C — зажимное (клеммное) исполнение крепления на валу с фиксацией за счёт стяжного винта и обжатия посадки по окружности.
Буква «C» в маркировке указывает на клеммный способ крепления: при затяжке винта полумуфта равномерно обжимает вал по окружности без точечного давления на поверхность. По сравнению с вариантами на установочных винтах такое решение уменьшает риск повреждения посадочного участка и делает фиксацию более аккуратной и стабильной.
Конструкция и устройство

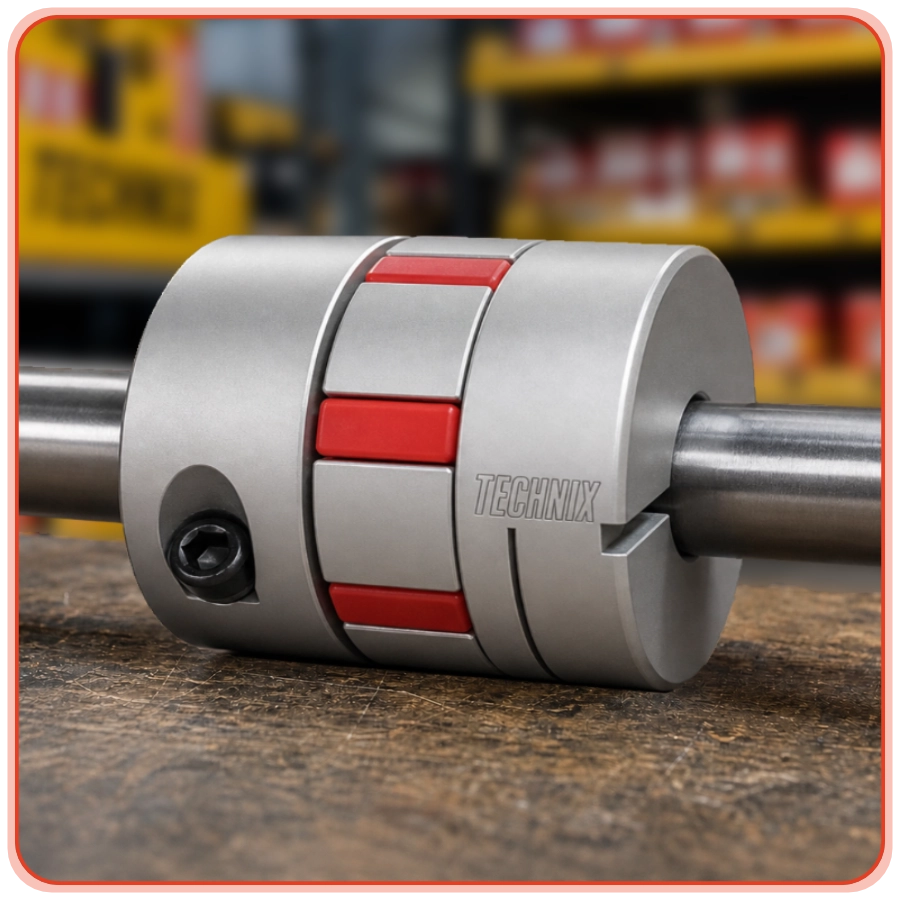

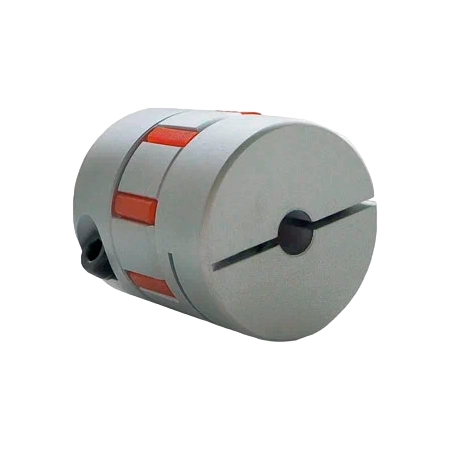

Муфта JC14-C состоит из двух алюминиевых полумуфт кулачкового типа и упругого полиуретанового элемента, установленного между ними. Кулачки полумуфт входят в пазы вставки, благодаря чему муфта передаёт крутящий момент, демпфирует вибрации и сглаживает кратковременные ударные нагрузки в приводе.
- Полумуфты изготовлены из алюминия, что обеспечивает малую массу и удобство применения в компактных приводах.
- Упругий элемент выполнен из полиуретана твёрдости 98A и работает как демпфер между двумя половинами муфты.
- Зажимное крепление реализовано винтом M2,5, который обеспечивает стабильную фиксацию на валу малого диаметра.

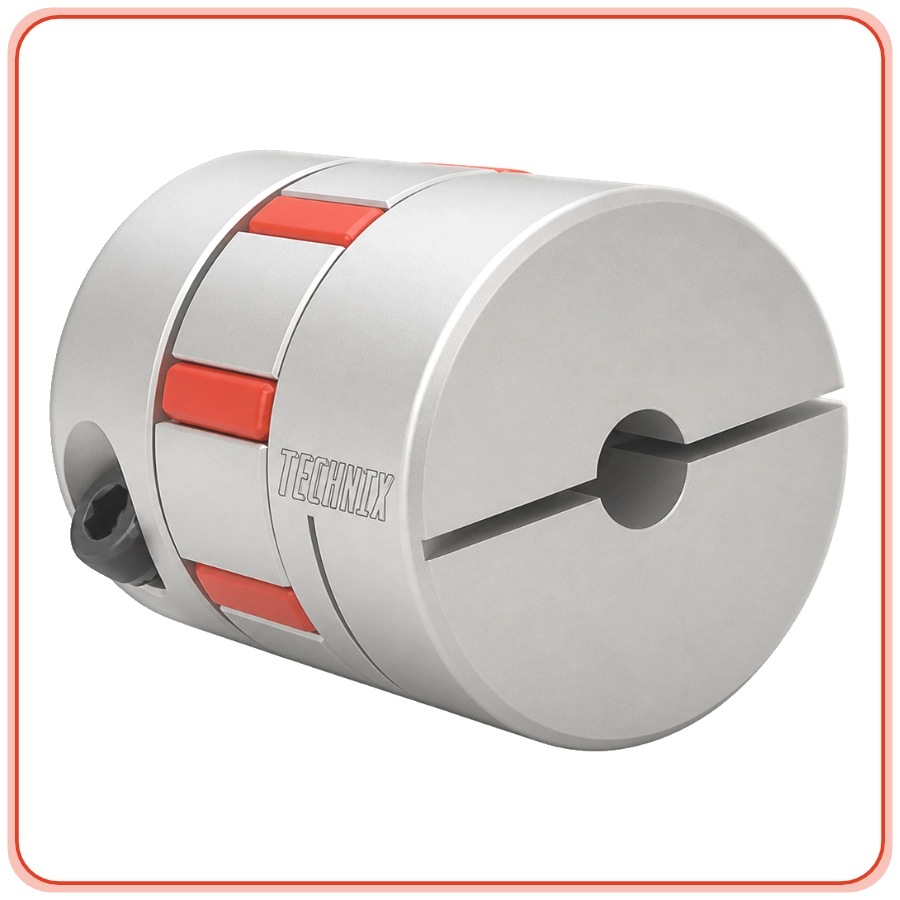

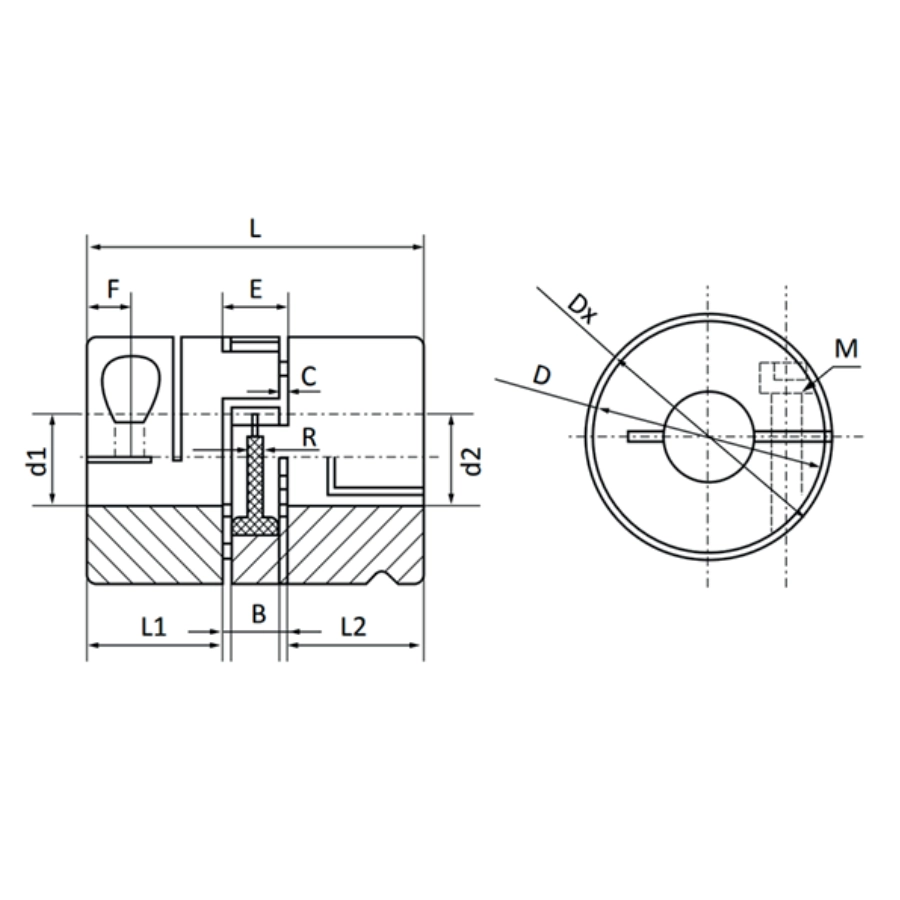

- Глубина отверстий L1 и L2 составляет по 7 мм, что позволяет надёжно посадить муфту на оба соединяемых вала.
- Компактная геометрия с длиной 22 мм и гибкой частью 8 мм делает муфту удобной для установки в ограниченном монтажном пространстве.
Размерный ряд серии JC
Ниже приведена таблица всех типоразмеров виброгасящих муфт серии JC-C, представленных в вашем файле свойств. Текущая модель выделена.
Технические параметры и условия эксплуатации
Муфта JC14-C рассчитана на номинальный крутящий момент 2 Н·м и максимальный момент до 4 Н·м, а динамическая крутильная жёсткость составляет 69 Н·м/рад. Малый момент инерции 0,085×10-6 кг·м² делает эту муфту подходящей для компактных высокооборотистых приводов с допустимой частотой вращения до 25000 об/мин.
- Наружный диаметр D: 14 мм; длина L: 22 мм.
- Диапазон расточки отверстия: 4–6 мм.
- Гибкая часть E: 8 мм; ширина упругого элемента B: 6 мм.
- Размер винта M: M2,5; момент затяжки: 0,5 Н·м.
- Материал: алюминий, полиуретан.
- Вес: 0,006 кг.
- Твёрдость упругого элемента: 98A.
- Для стабильной работы рекомендуется соблюдать допустимые нагрузки и частоту вращения, а также периодически контролировать состояние упругого элемента и затяжку крепёжного винта.
Аналоги
Для ориентировочного подбора совместимых решений по типоразмеру и принципу работы можно рассмотреть аналоги от других производителей. Перед заменой необходимо обязательно сверять размеры, способ крепления и допускаемые нагрузки конкретной модели.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно установить муфту JC14-C на вал?
Перед монтажом проверьте, что диаметр вала находится в диапазоне 4–6 мм и длина посадочного участка не меньше глубины отверстий L1 и L2. Муфту устанавливают на вал, выдерживают рабочий зазор C, затем равномерно затягивают винт M2,5 с рекомендуемым моментом 0,5 Н·м, контролируя соосность валов. - Как понять, что муфта JC14-C требует замены?
Признаками необходимости замены являются рост вибраций и шума, появление люфта, видимые трещины или деформация полиуретановой вставки. При обнаружении таких признаков рекомендуется заменить упругий элемент или всю муфту, чтобы сохранить надёжность привода. - Чем JC14-C отличается от других типоразмеров серии JC?
JC14-C имеет наименьший наружный диаметр 14 мм, рассчитан на номинальный момент 2 Н·м и подходит для валов малого диаметра, тогда как более крупные муфты JC20-C, JC25-C и выше работают с большими моментами и валами большего диаметра. - Можно ли заменить только полиуретановую вставку без замены полумуфт?
В ряде случаев допустима замена только упругого элемента при сохранении геометрии и состояния полумуфт. При этом важно использовать вставку соответствующего типоразмера и твёрдости 98A, чтобы сохранить расчётную крутильную жёсткость. - Каков ориентировочный срок службы муфты JC14-C?
Срок службы зависит от режима работы, величины крутящего момента и частоты пусков, но при соблюдении номинальных нагрузок и корректной установке муфта обеспечивает длительную работу без замены. Для высоконагруженных и вибронагруженных режимов рекомендуется периодически контролировать состояние полиуретановой вставки и крепёжного винта.
