О товаре
Соединительная муфта JC16-C TECHNIX — компактная упругая кулачковая муфта с наружным диаметром 16 мм для соединения валов малой мощности и передачи крутящего момента до 2,2 Н·м с одновременным гашением вибраций и ударных нагрузок. Муфта компенсирует небольшие несоосности валов, снижает шум в приводе и обеспечивает стабильную работу компактных узлов промышленного оборудования, ЧПУ и систем автоматизации.

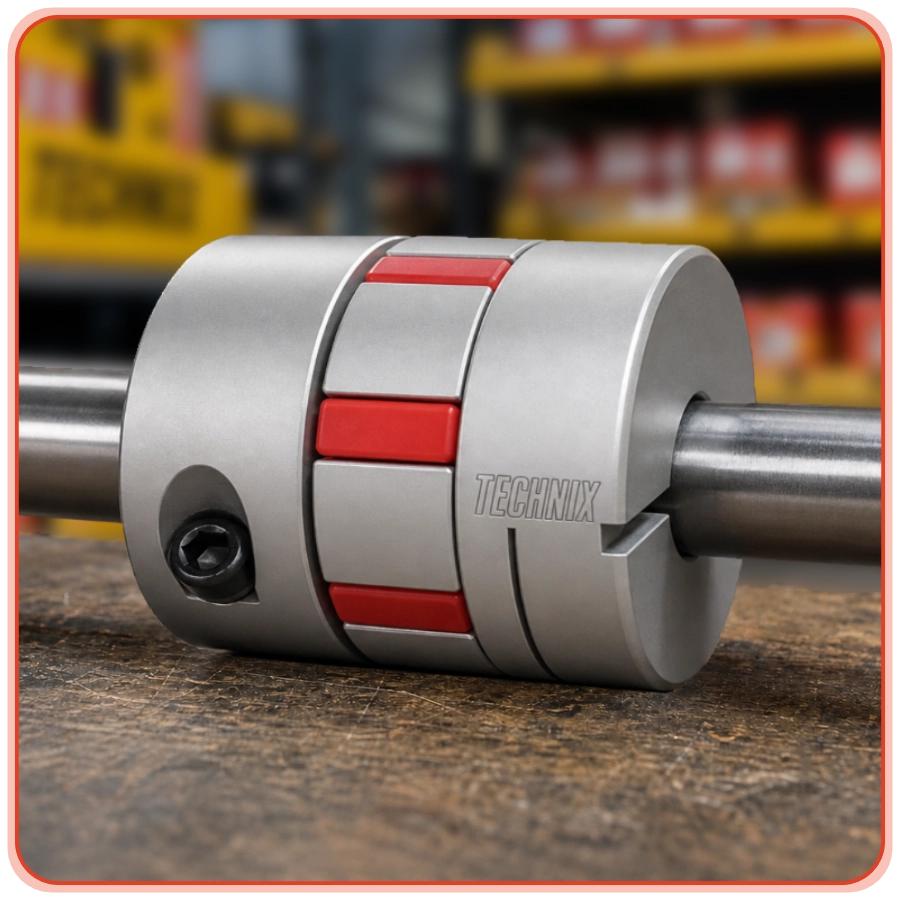

Муфта JC16-C устанавливается между ведущим и ведомым валом и передаёт вращение через полиуретановый упругий элемент твёрдости 98A. Такое исполнение уменьшает вибрации, снижает динамические нагрузки на подшипники и валы и помогает повысить ресурс привода в компактных механизмах с высокой частотой вращения.
Расшифровка артикула
Обозначение JC16C включает серию, типоразмер и вариант крепления муфты. Корректная расшифровка артикула помогает быстрее подобрать изделие по наружному диаметру, диапазону расточки отверстия и способу фиксации на валу.
- JC — серия упругих кулачковых муфт для передачи крутящего момента с гашением вибраций и компенсацией небольших смещений валов.
- 16 — типоразмер муфты с наружным диаметром 16 мм.
- C — зажимное (клеммное) исполнение крепления на валу с фиксацией за счёт стяжного винта и обжатия посадки по окружности.
Буква «C» в маркировке указывает на клеммный способ крепления: при затяжке винта полумуфта равномерно обжимает вал по окружности без точечного давления на поверхность. По сравнению с вариантами на установочных винтах такое решение уменьшает риск повреждения посадочного участка и делает фиксацию более аккуратной и стабильной.
Конструкция и устройство

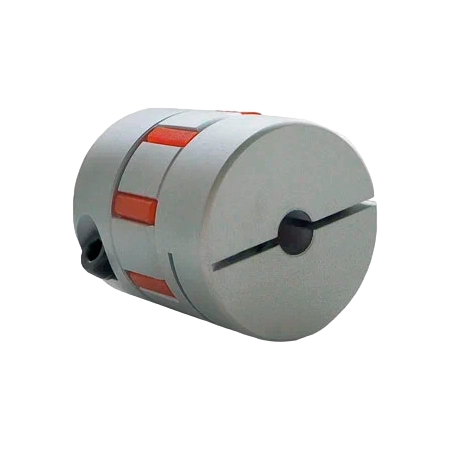

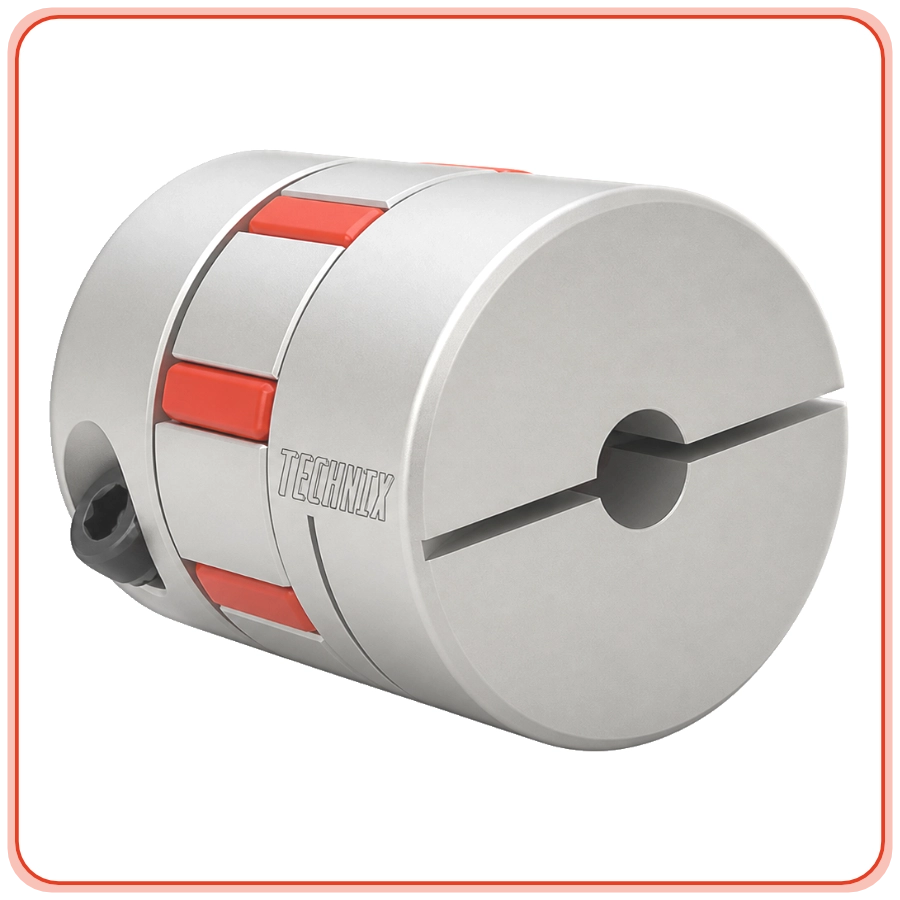

Муфта JC16-C состоит из двух алюминиевых полумуфт кулачкового типа и упругого полиуретанового элемента, установленного между ними. Кулачки полумуфт входят в пазы вставки, благодаря чему муфта передаёт крутящий момент, демпфирует вибрации и сглаживает кратковременные ударные нагрузки в приводе.
- Полумуфты изготовлены из алюминия, что обеспечивает малую массу и удобство применения в компактных приводах.
- Упругий элемент выполнен из полиуретана твёрдости 98A и работает как демпфер между двумя половинами муфты.
- Зажимное крепление реализовано винтом M2,5, который обеспечивает стабильную фиксацию на валу малого диаметра.

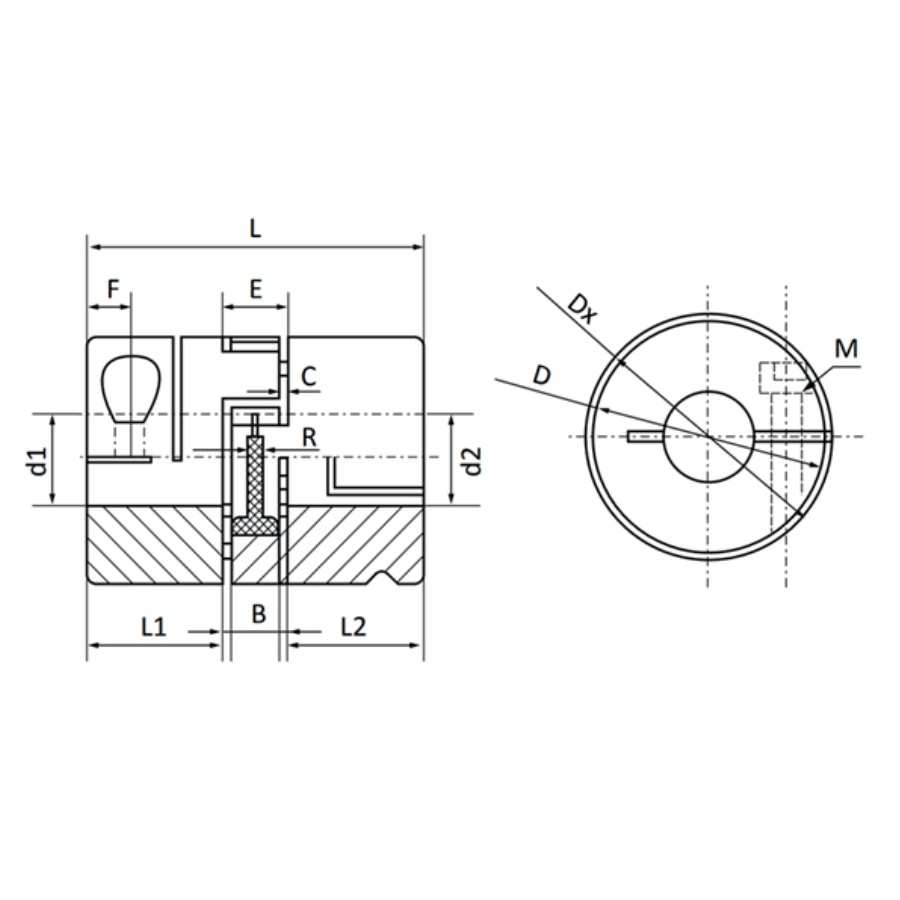

- Глубина отверстий L1 и L2 составляет по 7 мм, что позволяет надёжно посадить муфту на оба соединяемых вала.
- Компактная геометрия с длиной 22 мм и гибкой частью 8 мм делает муфту удобной для установки в ограниченном монтажном пространстве.
Размерный ряд серии JC
Ниже приведена таблица всех типоразмеров виброгасящих муфт серии JC-C, представленных в ассортименте. Текущая модель выделена.
Технические параметры и условия эксплуатации
Муфта JC16-C рассчитана на номинальный крутящий момент 2,2 Н·м и максимальный момент до 4,4 Н·м, а динамическая крутильная жёсткость составляет 72 Н·м/рад. Малый момент инерции 0,09×10-6 кг·м² делает эту муфту подходящей для компактных высокооборотистых приводов с допустимой частотой вращения до 24700 об/мин.
- Наружный диаметр D: 16 мм; длина L: 22 мм.
- Диапазон расточки отверстия: 4–7 мм.
- Гибкая часть E: 8 мм; ширина упругого элемента B: 6 мм.
- Размер винта M: M2,5; момент затяжки: 0,5 Н·м.
- Материал: алюминий, полиуретан.
- Вес: 0,009 кг.
- Твёрдость упругого элемента: 98A.
- Для стабильной работы рекомендуется соблюдать допустимые нагрузки и частоту вращения, а также периодически контролировать состояние упругого элемента и затяжку крепёжного винта.
Применяемость
Муфта JC16-C применяется в компактных приводах, где требуется передача небольшого крутящего момента, снижение вибраций и компенсация незначительной несоосности валов. Такой тип муфт подходит для шаговых и сервоприводов, малых приводных осей, узлов ЧПУ, дозирующих механизмов и другого оборудования с ограниченным монтажным пространством.
- Соединение валов электродвигателей, шаговых двигателей и сервомоторов с винтовыми парами, редукторами и валами подачи.
- Компактные приводы станков с ЧПУ, лазерных, фрезерных и гравировальных модулей.
- Автоматизированные узлы, дозаторы, подающие механизмы и малогабаритные транспортные системы.
- Лабораторное, упаковочное и вспомогательное промышленное оборудование с высокими оборотами и умеренной нагрузкой.
- Узлы, где важно снизить ударные нагрузки на подшипники, вал двигателя и сопрягаемые детали передачи.
Аналоги
Для ориентировочного подбора совместимых решений по типоразмеру и принципу работы можно рассмотреть аналоги от других производителей. Перед заменой необходимо обязательно сверять размеры, способ крепления и допускаемые нагрузки конкретной модели.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно установить муфту JC16-C на вал?
Перед монтажом нужно проверить соответствие диаметра валов диапазону расточки 4–7 мм, очистить посадочные поверхности и выставить соосность соединяемых узлов. После установки муфту фиксируют стяжным винтом M2,5 с равномерной затяжкой и контролируют рабочий зазор и отсутствие перекоса. - Как понять, что муфта JC16-C требует замены?
На необходимость замены указывают рост вибрации, появление люфта, изменение плавности хода и видимый износ или растрескивание полиуретановой вставки. При таких признаках следует проверить состояние упругого элемента, полумуфт и посадки на валу. - Чем JC16-C отличается от JC14-C и JC20-C?
JC16-C занимает промежуточное положение между JC14-C и JC20-C по наружному диаметру, диапазону расточки и передаваемому моменту. Эта модель подходит для валов до 7 мм и даёт немного больший запас по моменту по сравнению с JC14-C, сохраняя компактные размеры. - Можно ли заменить только упругий элемент?
Если полумуфты не имеют износа, трещин и деформации, в ряде случаев возможна замена только полиуретановой вставки. При этом новый элемент должен точно соответствовать типоразмеру муфты и исходной твёрдости. - Какой срок службы у муфты JC16-C?
Срок службы зависит от режима работы, частоты запусков, уровня вибрации и фактической нагрузки на привод. При правильном подборе и корректном монтаже муфта работает длительно, но в профилактическое обслуживание стоит включать регулярный осмотр вставки и контроль затяжки крепежа.
