О товаре
Соединительная муфта JC40-C TECHNIX — упругая кулачковая муфта с наружным диаметром 40 мм для соединения валов и передачи крутящего момента до 17 Н·м с гашением вибраций и ударных нагрузок. Муфта компенсирует небольшие смещения валов, снижает шум в приводе и помогает сохранить стабильную работу оборудования в сервосистемах, узлах ЧПУ и промышленных приводах средней мощности.

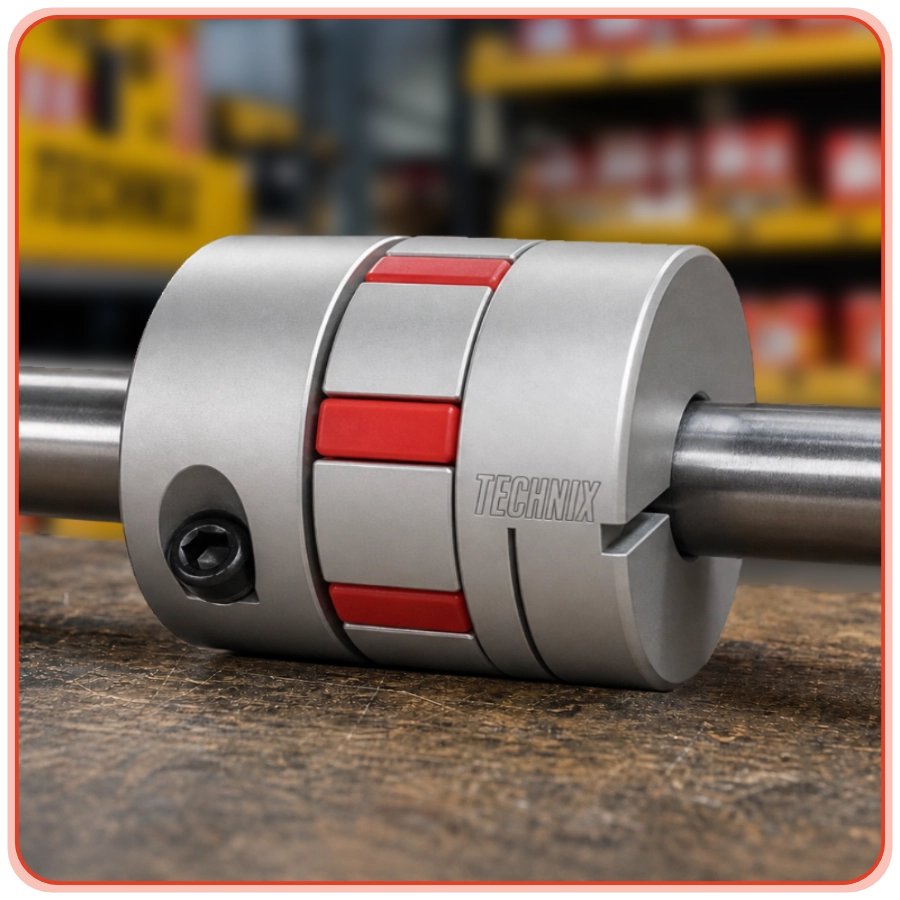

Муфта JC40-C устанавливается между ведущим и ведомым валом и передаёт вращение через полиуретановый упругий элемент твёрдости 98A. Такая конструкция уменьшает крутильные колебания, смягчает пусковые и реверсивные нагрузки и снижает воздействие вибрации на подшипники, валы и сопрягаемые элементы передачи.
Расшифровка артикула
Обозначение JC40C включает серию, типоразмер и вариант крепления муфты. Корректная расшифровка артикула помогает подобрать изделие по наружному диаметру, диапазону расточки отверстия и способу фиксации на валу.
- JC — серия упругих кулачковых муфт для передачи крутящего момента с гашением вибраций и компенсацией небольших смещений валов.
- 40 — типоразмер муфты с наружным диаметром 40 мм.
- C — зажимное (клеммное) исполнение крепления на валу с фиксацией за счёт стяжного винта и обжатия посадки по окружности.
Буква «C» в маркировке означает клеммный способ крепления: при затяжке винта полумуфта равномерно обжимает вал по окружности без локального давления в одной точке. По сравнению с исполнением на установочных винтах такое решение помогает снизить риск повреждения поверхности вала и обеспечивает более стабильную посадку при повторном монтаже.
Конструкция и устройство

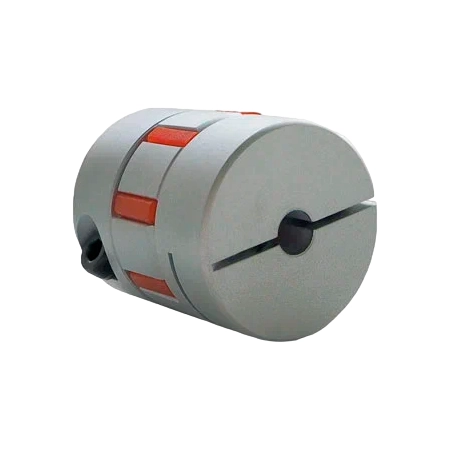

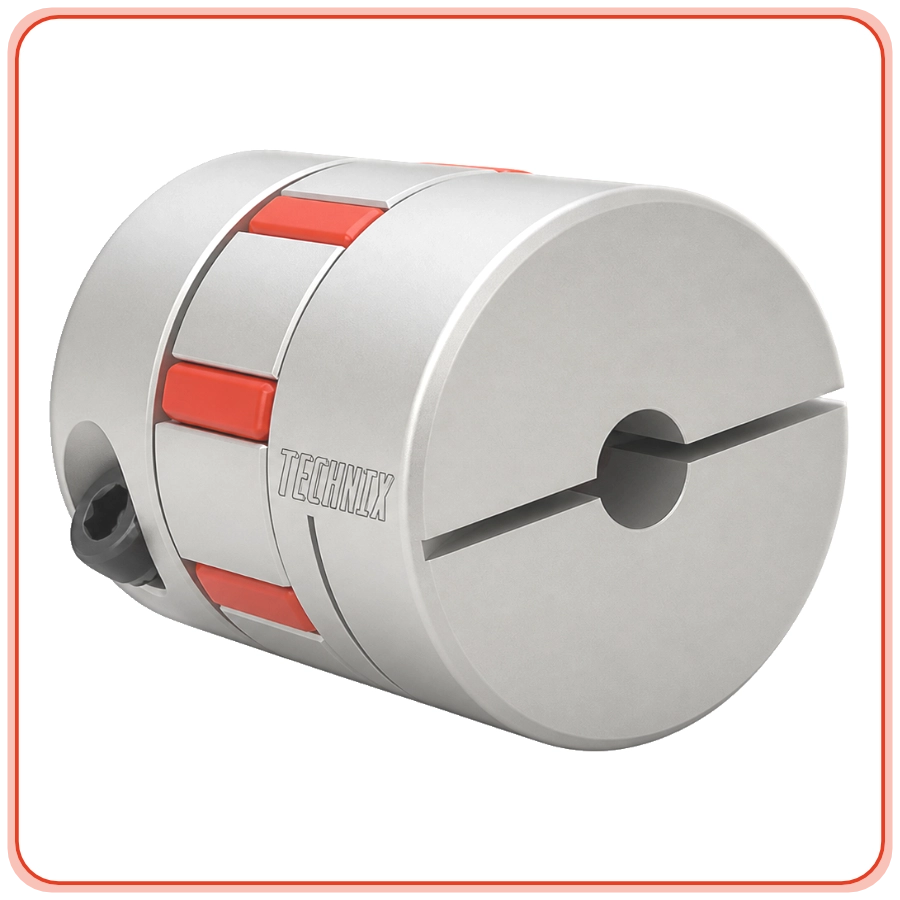

Муфта JC40-C состоит из двух алюминиевых полумуфт кулачкового типа и упругого полиуретанового элемента, установленного между ними. Кулачки полумуфт входят в пазы вставки, за счёт чего муфта передаёт крутящий момент, демпфирует вибрации и сглаживает кратковременные ударные нагрузки в приводе.
- Полумуфты изготовлены из алюминиевого сплава, что обеспечивает сочетание малой массы, коррозионной стойкости и достаточной жёсткости.
- Упругий элемент выполнен из полиуретана твёрдости 98A и работает как демпфер между двумя половинами муфты.
- Зажимное крепление реализовано винтом M5, который обеспечивает надёжную фиксацию на валу при соблюдении рекомендуемого момента затяжки.

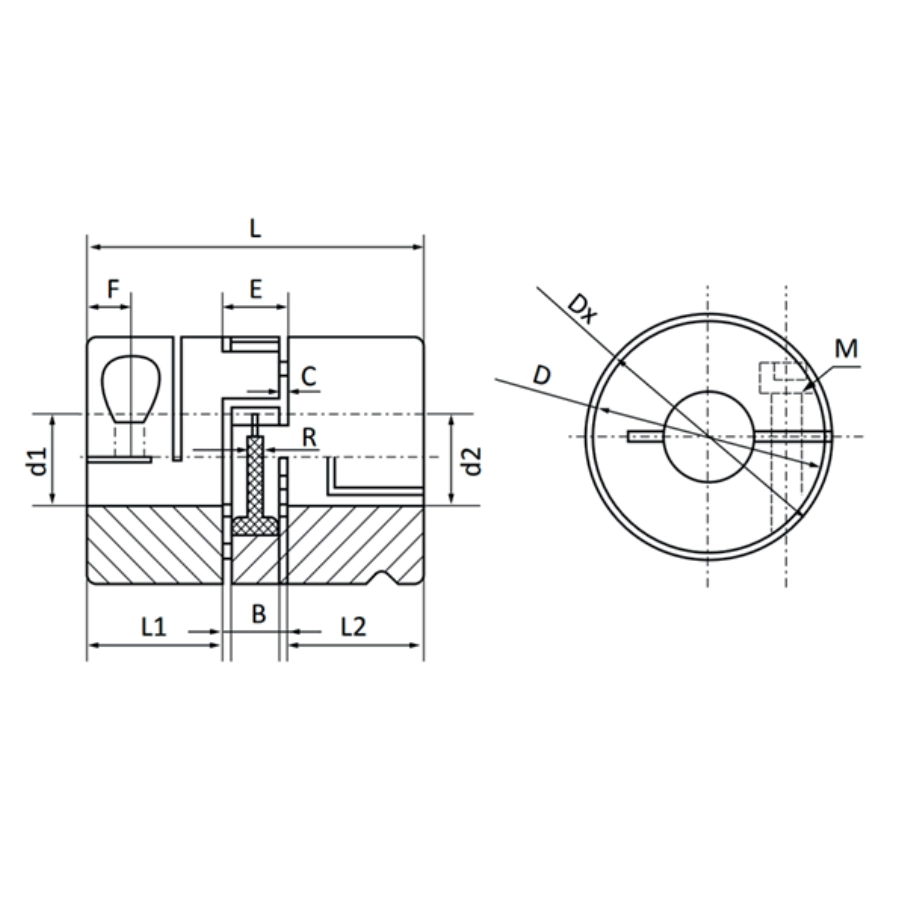

- Глубина отверстий L1 и L2 составляет по 25 мм, что обеспечивает увеличенную длину посадки на соединяемые валы.
- Гибкая часть E длиной 16 мм формирует рабочую зону деформации упругого элемента и помогает компенсировать небольшие отклонения соосности валов.
Размерный ряд серии JC
Ниже приведена таблица всех типоразмеров виброгасящих муфт серии JC-C, доступных в серии. Текущая модель выделена.
Технические параметры и условия эксплуатации
Муфта JC40-C рассчитана на номинальный крутящий момент 17 Н·м и максимальный момент до 34 Н·м, при этом динамическая крутильная жёсткость составляет 2540 Н·м/рад, а статическая — 1512 Н·м/рад. Момент инерции 20,4×10-6 кг·м² позволяет использовать муфту в приводах с допустимой частотой вращения до 9000 об/мин.
- Наружный диаметр D: 40 мм; длина L: 66 мм.
- Диапазон расточки отверстия: 8–21 мм.
- Гибкая часть E: 16 мм; ширина упругого элемента B: 12 мм.
- Размер винта M: M5; момент затяжки: 8 Н·м.
- Материал: алюминий, полиуретан.
- Вес: 0,16 кг.
- Твёрдость упругого элемента: 98A.
- Для надёжной работы рекомендуется соблюдать пределы номинального и максимального момента, контролировать корректность монтажа и регулярно проверять состояние упругого элемента и крепёжных винтов.
Применяемость
Муфта JC40-C применяется в приводах, где требуется передача повышенного крутящего момента при сохранении компенсации небольших смещений валов и снижения вибрационных нагрузок. Она подходит для сервоприводов, шаговых и асинхронных двигателей, осей ЧПУ, редукторных узлов, насосного и транспортного оборудования, а также для промышленной автоматизации средней мощности.
- Приводы станков с ЧПУ и автоматизированных осей, где важны точность передачи вращения, плавность хода и защита от крутильных колебаний.
- Сервоприводы и электродвигатели, соединённые с винтовыми парами, редукторами и приводными валами.
- Насосное, вентиляторное и редукторное оборудование, работающее при переменной нагрузке и циклических запусках.
- Узлы промышленной автоматизации, транспортные, упаковочные и подающие механизмы, где необходимо снизить ударные нагрузки на передачу.
- Приводы средней мощности, в которых важны ресурс, уменьшение вибрации и стабильность работы соединения на высоких оборотах.
Аналоги
Для ориентировочного подбора совместимых решений по типоразмеру и принципу работы можно рассмотреть аналоги от других производителей. Перед заменой необходимо обязательно сверять размеры, способ крепления и допускаемые нагрузки конкретной модели.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
-
Как правильно установить муфту JC40-C на вал?
Перед монтажом необходимо убедиться, что диаметр валов находится в диапазоне 8–21 мм и длина посадки соответствует глубине отверстий. Муфту устанавливают на валы, выставляют соосность, выдерживают рабочий зазор и затем затягивают винт M5 с рекомендуемым моментом, контролируя отсутствие перекоса. -
Как понять, что муфта JC40-C требует замены?
О необходимости замены свидетельствуют рост вибраций и шума, появление люфта, ухудшение плавности вращения и видимые повреждения полиуретановой вставки. При признаках износа упругого элемента, ослабления фиксации или деформации полумуфт муфту необходимо проверить и при необходимости заменить. -
Чем JC40-C отличается от JC30-C и JC55-C?
JC40-C занимает промежуточное положение по габаритам и передаваемому моменту между JC30-C и JC55-C. Эта модель рассчитана на больший момент и более длинную посадку по сравнению с JC30-C, но остаётся компактнее и легче, чем JC55-C. -
Можно ли заменить только упругий элемент без замены полумуфт?
При отсутствии износа и повреждений полумуфт допускается замена только полиуретановой вставки соответствующего типоразмера. Это позволяет восстановить демпфирующие свойства соединения без полной замены муфты. -
Какой ориентировочный срок службы муфты JC40-C?
Срок службы зависит от режима работы, фактической нагрузки, количества пусков и качества монтажа. При эксплуатации в пределах допустимых параметров и регулярном контроле состояния упругого элемента муфта обеспечивает длительную и стабильную работу привода.
