О товаре

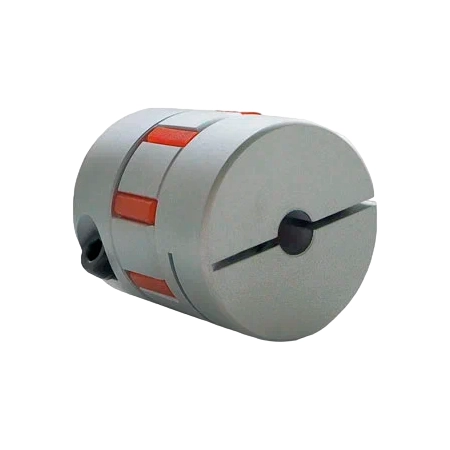

Соединительная муфта JC80-C TECHNIX — упругая кулачковая муфта с наружным диаметром 80 мм для соединения валов и передачи крутящего момента до 325 Н·м с гашением вибраций и ударных нагрузок. Муфта компенсирует небольшие смещения валов, снижает уровень шума в приводе и помогает обеспечить стабильную работу оборудования в тяжёлых промышленных приводах, редукторных узлах и автоматизированных линиях с высокой нагрузкой.

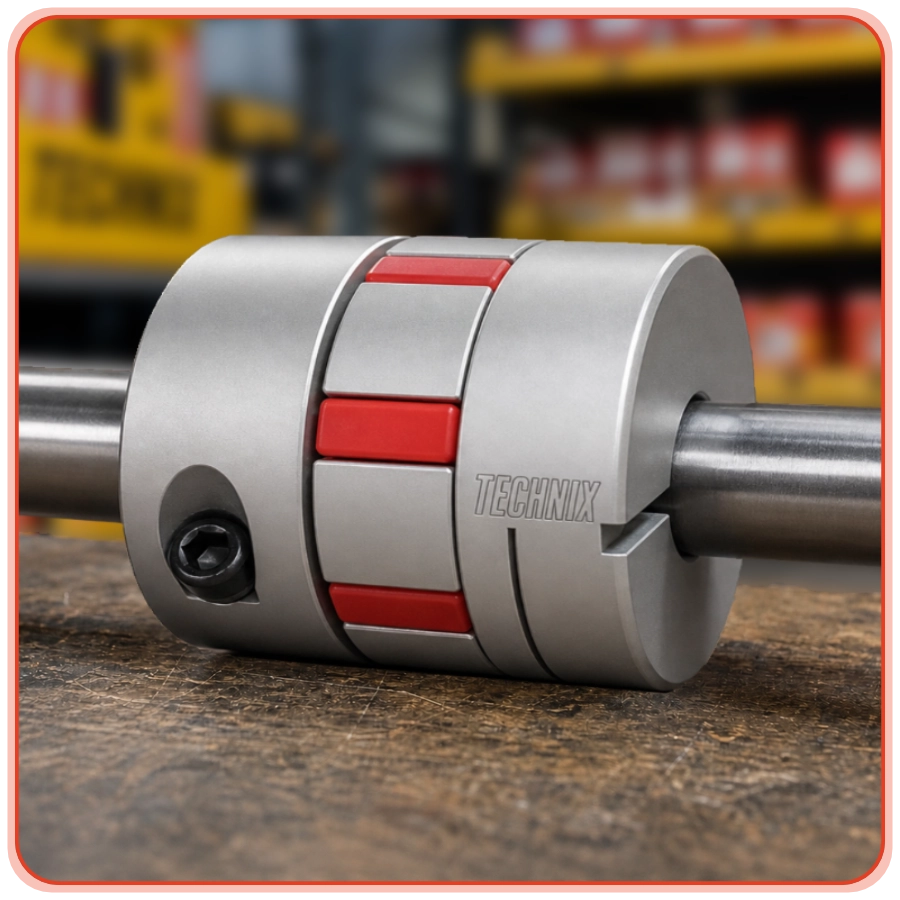

Муфта JC80-C устанавливается между ведущим и ведомым валом и передаёт вращение через полиуретановый упругий элемент твёрдости 98A. Такая конструкция уменьшает крутильные колебания, смягчает пусковые и реверсивные нагрузки и снижает воздействие вибрации на подшипники, валы и сопрягаемые элементы передачи.
Расшифровка артикула
Обозначение JC80C включает серию, типоразмер и вариант крепления муфты. Корректная расшифровка артикула помогает подобрать изделие по наружному диаметру, диапазону расточки отверстия и способу фиксации на валу.
- JC — серия упругих кулачковых муфт для передачи крутящего момента с гашением вибраций и компенсацией небольших смещений валов.
- 80 — типоразмер муфты с наружным диаметром 80 мм.
- C — зажимное (клеммное) исполнение крепления на валу с фиксацией за счёт стяжного винта и обжатия посадки по окружности.
Буква «C» в маркировке означает клеммный способ крепления: при затяжке винта полумуфта равномерно обжимает вал по окружности без локального давления в одной точке. По сравнению с исполнением на установочных винтах такое решение снижает риск повреждения поверхности вала и обеспечивает устойчивую фиксацию в тяжёлых режимах эксплуатации.
Конструкция и устройство

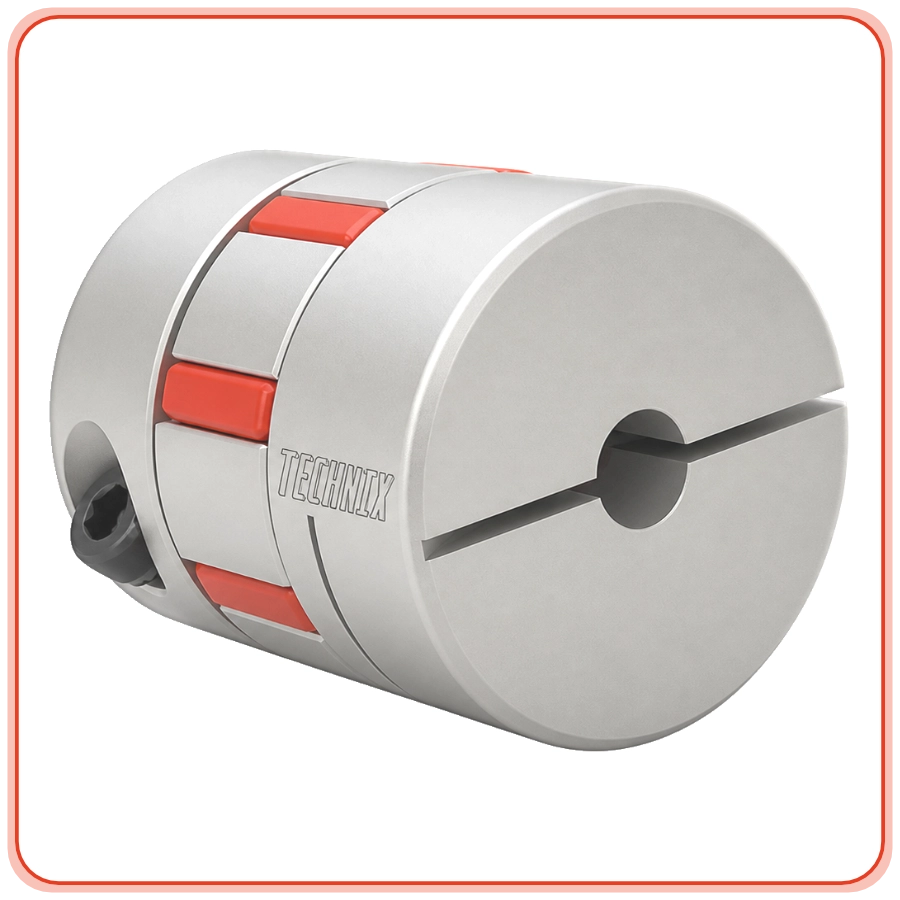

Муфта JC80-C состоит из двух алюминиевых полумуфт кулачкового типа и упругого полиуретанового элемента, установленного между ними. Кулачки полумуфт входят в пазы вставки, за счёт чего муфта передаёт крутящий момент, демпфирует вибрации и сглаживает кратковременные ударные нагрузки в приводе.
- Полумуфты изготовлены из алюминиевого сплава, что обеспечивает сочетание высокой механической жёсткости, коррозионной стойкости и снижения массы по сравнению со стальными решениями.
- Упругий элемент выполнен из полиуретана твёрдости 98A и работает как демпфер между двумя половинами муфты.
- Зажимное крепление реализовано винтом M8, который обеспечивает надёжную фиксацию на валу при соблюдении рекомендуемого момента затяжки.

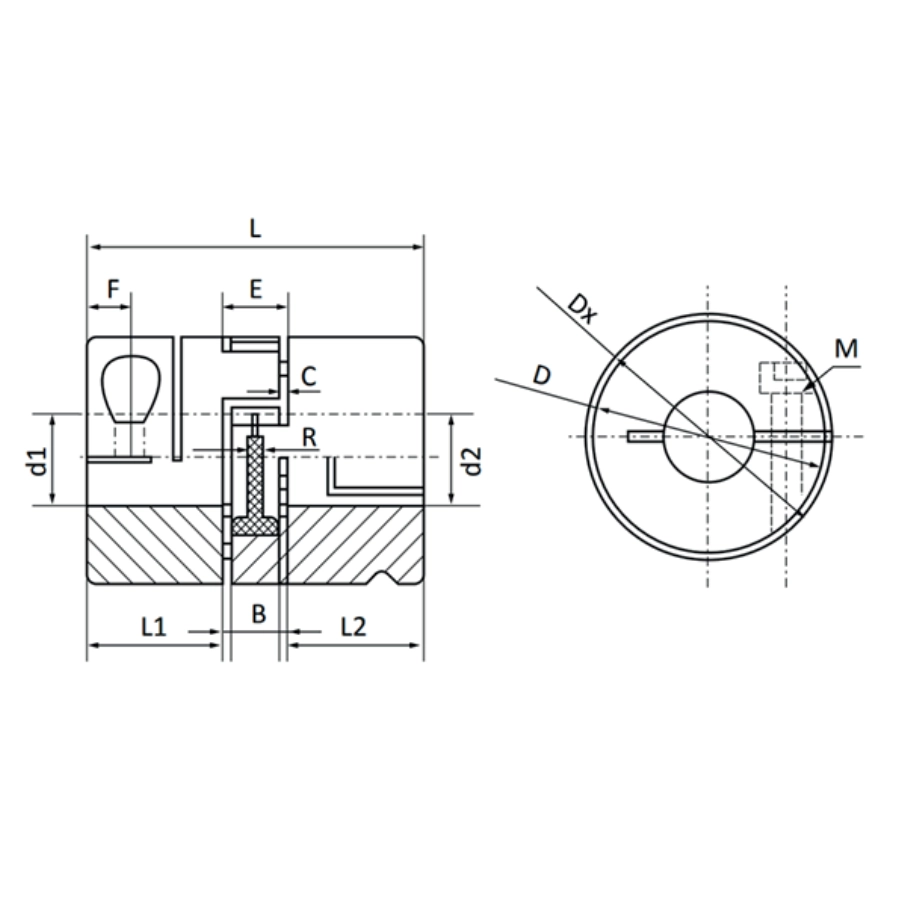

- Глубина отверстий L1 и L2 составляет по 45 мм, что обеспечивает увеличенную длину посадки и устойчивость соединения на валах большого диаметра.
- Гибкая часть E длиной 24 мм формирует рабочую зону деформации упругого элемента и помогает компенсировать небольшие отклонения соосности валов.
Размерный ряд серии JC
Ниже приведена таблица всех типоразмеров виброгасящих муфт серии JC-C, доступных в серии. Текущая модель выделена.
Технические параметры и условия эксплуатации
Муфта JC80-C рассчитана на номинальный крутящий момент 325 Н·м и максимальный момент до 650 Н·м, при этом динамическая крутильная жёсткость составляет 17160 Н·м/рад, а статическая — 11800 Н·м/рад. Момент инерции 400,6×10-6 кг·м² позволяет использовать муфту в приводах с допустимой частотой вращения до 4600 об/мин.
- Наружный диаметр D: 80 мм; длина L: 114 мм.
- Диапазон расточки отверстия: 16–45 мм.
- Гибкая часть E: 24 мм; ширина упругого элемента B: 18 мм.
- Размер винта M: M8; момент затяжки: 16 Н·м.
- Материал: алюминий, полиуретан.
- Вес: 0,97 кг.
- Твёрдость упругого элемента: 98A.
- Для надёжной работы рекомендуется соблюдать пределы номинального и максимального момента, контролировать качество монтажа и регулярно проверять состояние упругого элемента и крепёжных винтов.
Применяемость
Муфта JC80-C применяется в приводах, где требуется передача очень высокого крутящего момента при сохранении компенсации небольших смещений валов и снижении вибрационных нагрузок. Она подходит для тяжёлых промышленных приводов, редукторных узлов, транспортного, насосного и технологического оборудования, а также для автоматизированных линий с высокой нагрузкой.
- Тяжёлые промышленные приводы и редукторные узлы, где важны ресурс, устойчивость соединения и снижение крутильных колебаний.
- Насосное, вентиляторное и конвейерное оборудование, работающее при переменной нагрузке и повторно-кратковременных запусках.
- Транспортные и подающие механизмы, где необходимо снизить ударные нагрузки на двигатель, вал и редуктор.
- Автоматизированные технологические линии и исполнительные механизмы с высоким моментом на валу.
- Промышленные приводы повышенной мощности, в которых важны надёжность, снижение вибрации и длительный срок службы соединения.
Аналоги
Для ориентировочного подбора совместимых решений по типоразмеру и принципу работы можно рассмотреть аналоги от других производителей. Перед заменой необходимо обязательно сверять размеры, способ крепления и допускаемые нагрузки конкретной модели.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
-
Как правильно установить муфту JC80-C на вал?
Перед монтажом необходимо убедиться, что диаметр валов находится в диапазоне 16–45 мм и длина посадки соответствует глубине отверстий. Муфту устанавливают на валы, выставляют соосность, выдерживают рабочий зазор и затем затягивают винт M8 с рекомендуемым моментом, контролируя отсутствие перекоса. -
Как понять, что муфта JC80-C требует замены?
О необходимости замены свидетельствуют рост вибраций и шума, появление люфта, ухудшение плавности вращения и видимые повреждения полиуретановой вставки. При признаках износа упругого элемента, ослабления фиксации или деформации полумуфт муфту необходимо проверить и при необходимости заменить. -
Чем JC80-C отличается от JC65-C?
JC80-C является наиболее крупным типоразмером в данном размерном ряде и рассчитана на более высокий момент по сравнению с JC65-C. Эта модель применяется в более тяжёлых приводах, где требуются увеличенные посадочные размеры и повышенная нагрузочная способность. -
Можно ли заменить только упругий элемент без замены полумуфт?
При отсутствии износа и повреждений полумуфт допускается замена только полиуретановой вставки соответствующего типоразмера. Это позволяет восстановить демпфирующие свойства соединения без полной замены муфты. -
Какой ориентировочный срок службы муфты JC80-C?
Срок службы зависит от режима работы, фактической нагрузки, количества пусков и качества монтажа. При эксплуатации в пределах допустимых параметров и регулярном контроле состояния упругого элемента муфта обеспечивает длительную и стабильную работу привода.
