О товаре

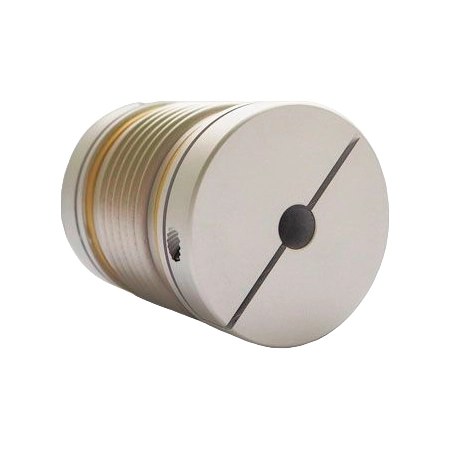

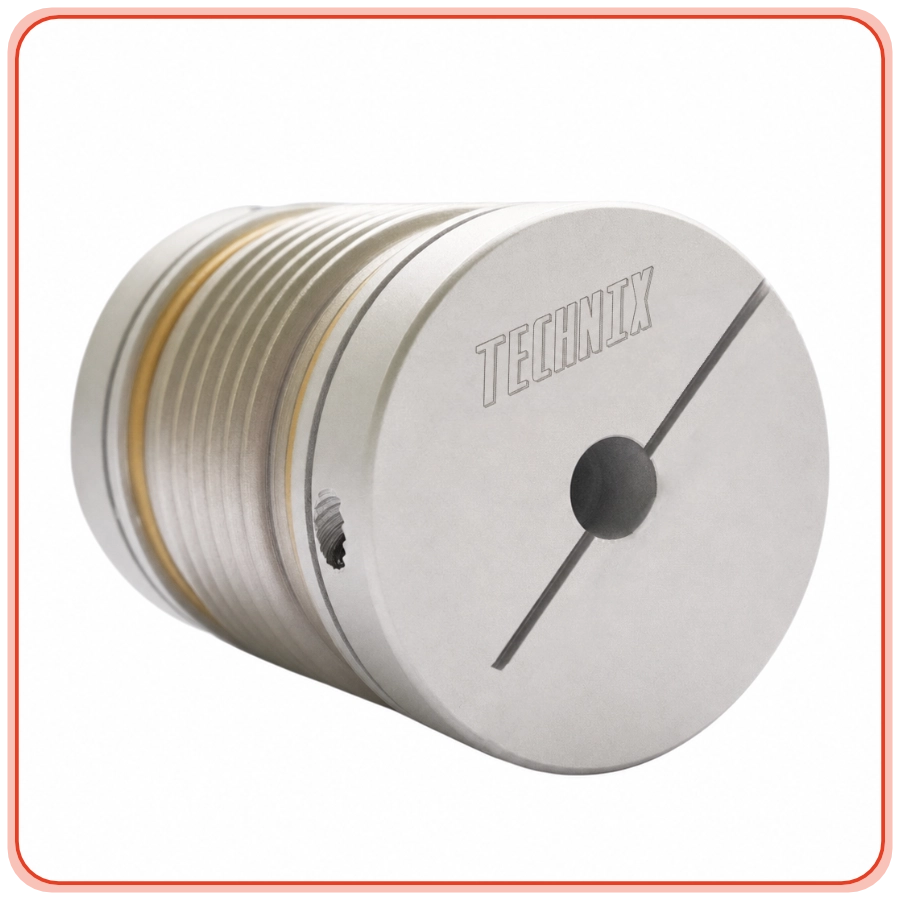

Сильфонная муфта BC25-C TECHNIX — муфта для передачи крутящего момента между валами с расточкой 5–12 мм в приводах, требующих более высоких нагрузок по сравнению с моделями меньшего диаметра. Применяется в системах автоматизации и приводах станков, где важны аккуратная передача вращения, компенсация небольших отклонений валов и стабильная работа узла.
Сильфонная муфта BC25-C TECHNIX устанавливается между валом двигателя и валом исполнительного механизма, обеспечивая передачу момента в пределах номинальных и максимальных значений для данного типоразмера. Упругий сильфон из нержавеющей стали компенсирует небольшие осевые, радиальные и угловые отклонения валов, а зажимное исполнение ступиц позволяет надежно фиксировать муфту на валу.
Расшифровка артикула
Обозначение BC25C содержит информацию о типе упругого элемента, наружном диаметре муфты и исполнении крепления на валу. Расшифровка артикула помогает подобрать муфту по размерам и типу посадки для соответствующего привода.
- B (Bellows) — сильфонное исполнение. Указывает, что упругим элементом является гофрированная металлическая трубка (сильфон) из нержавеющей стали.
- C (Coupling / Clamp) — муфта с зажимным креплением: фиксация на валу осуществляется зажимными ступицами.
- 25 — наружный диаметр корпуса муфты: 25 мм.
- -C — исполнение фиксации. Показывает, что муфта крепится к валу за счет стяжных винтов в клеммных ступицах, без применения гужонов.
Полное обозначение: BC25C. При выборе учитывают наружный диаметр 25 мм, диапазон расточки отверстия под валы 5–12 мм и тип зажимного крепления.
Конструкция и устройство
Муфта BC25-C TECHNIX состоит из двух зажимных ступиц из алюминиевого сплава 7075 и упругого сильфона из нержавеющей стали AISI 304. Конструкция рассчитана на передачу момента для приводов с валами 5–12 мм и обеспечивает возможность компенсировать небольшие отклонения валов в пределах допустимых значений.
- Две зажимные ступицы из алюминиевого сплава 7075.
- Сильфонный упругий элемент из нержавеющей стали 304.
- Зажимное крепление на валу стяжными винтами.
- Наружный диаметр корпуса 25 мм для работы с повышенными нагрузками.
- Масса муфты: около 0,038 кг.
Размерный ряд серии BC
Ниже приведена таблица всех типоразмеров сильфонных муфт серии BC, представленных в ассортименте TECHNIX. Текущий товар BC25CTECHNIX выделен.
Технические параметры и условия эксплуатации
Муфта BC25-C TECHNIX рассчитана на номинальный крутящий момент 2,4 Н·м и максимальный момент до 16 Н·м, что делает ее подходящей для приводов с повышенной нагрузкой в диапазоне диаметров валов 5–12 мм. Конструкция допускает осевые, радиальные и угловые отклонения в пределах, указанных в технических данных, и рассчитана на максимальную частоту вращения 11000 об/мин.

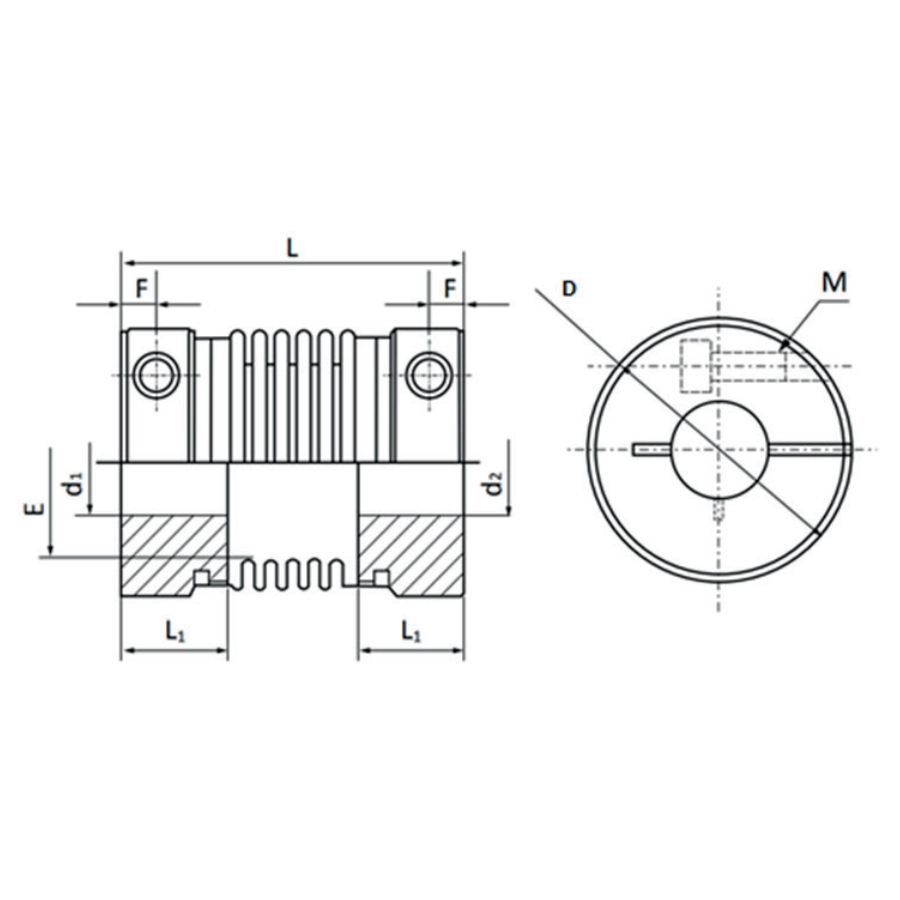

- Наружный диаметр D: 25 мм; длина L: 38 мм.
- Диапазон расточки отверстия под валы: 5–12 мм.
- Номинальный крутящий момент: 2,4 Н·м.
- Максимальный крутящий момент: 16 Н·м.
- Максимальная частота вращения: 11000 об/мин.
- Допустимые отклонения: осевое, радиальное и угловое в соответствии с паспортными значениями.
- Условия эксплуатации: правильная центровка валов, равномерная затяжка винтов, работа в пределах допустимого момента и периодический контроль крепежа.
Применяемость
Муфта BC25-C TECHNIX применяется в приводах, где требуется передача крутящего момента до десятков ньютон-метров при сохранении возможности компенсировать небольшие отклонения валов. Она подходит для приводов шаговых и серводвигателей, узлов автоматизации, станков с ЧПУ и другого оборудования с валами 5–12 мм.
- Соединение валов двигателей и исполнительных механизмов с повышенным моментом.
- Приводы линейных модулей и осей позиционирования при увеличенных нагрузках.
- Станки с ЧПУ, гравировальное и технологическое оборудование.
- Автоматизированные линии и узлы, работающие в цикличном режиме.
- Системы, где необходимо компенсировать небольшие отклонения валов при более высоком моменте.
Аналоги
Сильфонная муфта BC25CTECHNIX по типоразмеру и назначению относится к муфтам для приводов с корпусом 25 мм и повышенной нагрузкой. Ниже приведены примеры аналогичных исполнений у других производителей, которые могут рассматриваться при замене с учетом размеров и нагрузочных характеристик.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно установить муфту BC25-C TECHNIX?
Перед монтажом необходимо проверить соответствие диаметров валов диапазону расточки 5–12 мм, очистить посадочные поверхности и установить муфту без перекоса. Затяжку стяжных винтов выполняют равномерно, чтобы обеспечить надежную фиксацию и не повредить сильфон. - Когда муфта требует замены?
Причиной замены могут быть рост шума и вибраций, ухудшение точности, ослабление крепления или видимые повреждения сильфона. При появлении трещин, следов перегрузки или деформации упругого элемента муфту рекомендуется заменить. - Чем BC25-C отличается от BC20-C?
BC25-C имеет больший наружный диаметр 25 мм, рассчитана на более высокие нагрузки (номинальный момент 2,4 Н·м, максимальный 16 Н·м) и применяется в приводах, где требуется передача более значительного момента, по сравнению с моделью BC20-C. - Какой срок службы у сильфонной муфты?
Срок службы зависит от правильного подбора по моменту, качества центровки валов, режима работы и отсутствия ударных нагрузок. При соблюдении рекомендаций муфта сохраняет рабочие свойства в течение длительного времени. - Можно ли использовать BC25-C в точных приводах?
Да, при соблюдении допустимых нагрузок и аккуратной центровки валов муфта BC25-C подходит для приводов, где важна стабильная передача вращения при повышенных нагрузках и компенсация небольших отклонений валов.
