О товаре

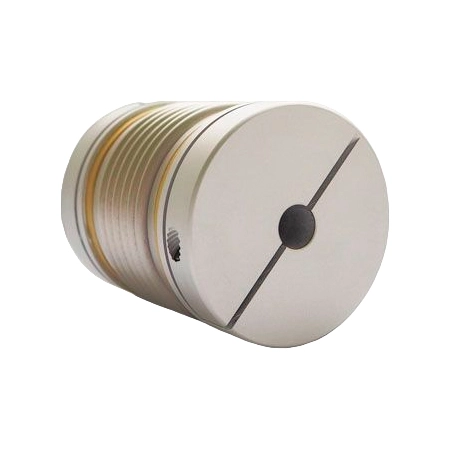

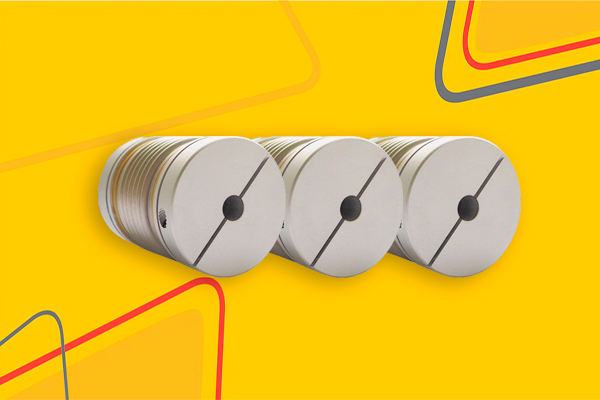

Сильфонная муфта BC32-C TECHNIX — муфта для передачи крутящего момента между валами с расточкой до 6–32 мм в приводах, где требуется сочетание компактной установки и повышенной нагрузки. Применяется в системах автоматизации и приводах станков, где важны аккуратная передача вращения, компенсация небольших отклонений валов и стабильная работа узла.
Сильфонная муфта BC32-C TECHNIX устанавливается между валом двигателя и валом исполнительного механизма, обеспечивая передачу момента в пределах номинальных и максимальных значений для типоразмера корпуса 32 мм. Упругий сильфон из нержавеющей стали компенсирует небольшие осевые, радиальные и угловые отклонения валов, а зажимное исполнение ступиц позволяет надежно фиксировать муфту на валу.
Расшифровка артикула
Обозначение BC32C содержит информацию о типе упругого элемента, наружном диаметре муфты и исполнении крепления на валу. Расшифровка артикула помогает подобрать муфту по размерам и типу посадки для соответствующего привода.
- B (Bellows) — сильфонное исполнение. Указывает, что упругим элементом является гофрированная металлическая трубка (сильфон) из нержавеющей стали.
- C (Coupling / Clamp) — муфта с зажимным креплением: фиксация на валу осуществляется зажимными ступицами.
- 32 — наружный диаметр корпуса муфты: 32 мм.
- -C — исполнение фиксации. Показывает, что муфта крепится к валу за счет стяжных винтов в клеммных ступицах, без применения гужонов.
Полное обозначение: BC32C. При выборе учитывают наружный диаметр 32 мм, диапазон расточки отверстия под валы и тип зажимного крепления.
Конструкция и устройство

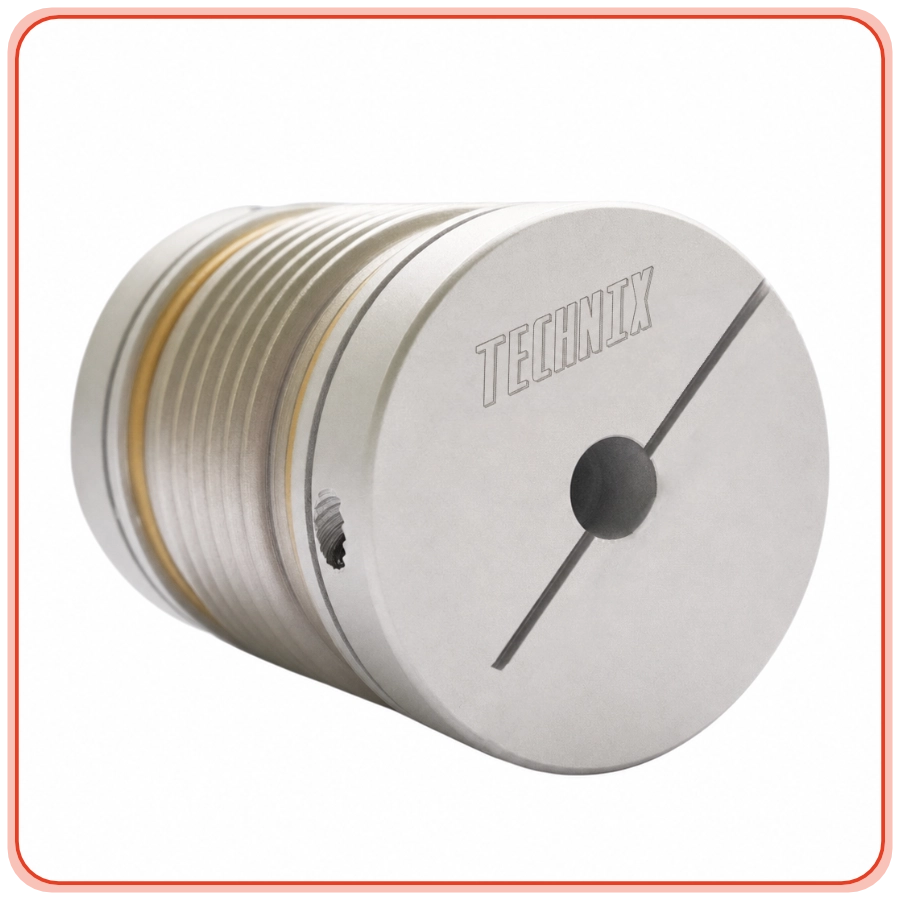

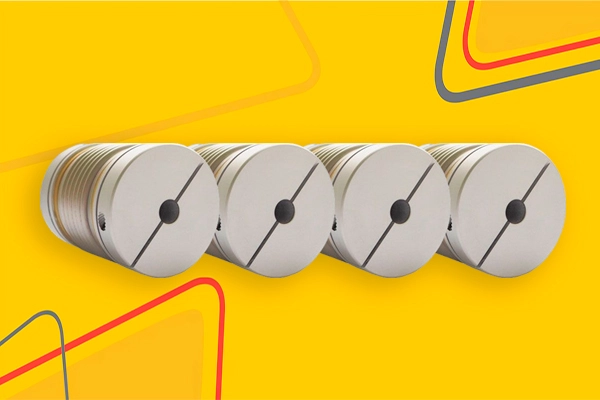

Муфта BC32-C TECHNIX состоит из двух зажимных ступиц из алюминиевого сплава и упругого сильфона из нержавеющей стали. Конструкция рассчитана на передачу момента для приводов с увеличенными диаметрами валов и обеспечивает возможность компенсировать небольшие отклонения валов в пределах допустимых значений.
- Две зажимные ступицы из алюминиевого сплава.
- Сильфонный упругий элемент из нержавеющей стали 304.
- Зажимное крепление на валу стяжными винтами.
- Наружный диаметр корпуса 32 мм для работы с более высокими нагрузками.
- Масса муфты: ориентировочно около 0,056 кг.
Размерный ряд серии BC
Ниже приведена таблица всех типоразмеров сильфонных муфт серии BC, представленных в ассортименте TECHNIX. Текущий товар BC32CTECHNIX выделен.
Технические параметры и условия эксплуатации
Муфта BC32-C TECHNIX рассчитана на передачу крутящего момента в диапазоне, соответствующем типоразмеру корпуса 32 мм, и применяется в приводах с валами до 32 мм. Конструкция допускает осевые, радиальные и угловые отклонения в пределах паспортных значений и рассчитана на максимальную частоту вращения около 10000 об/мин.

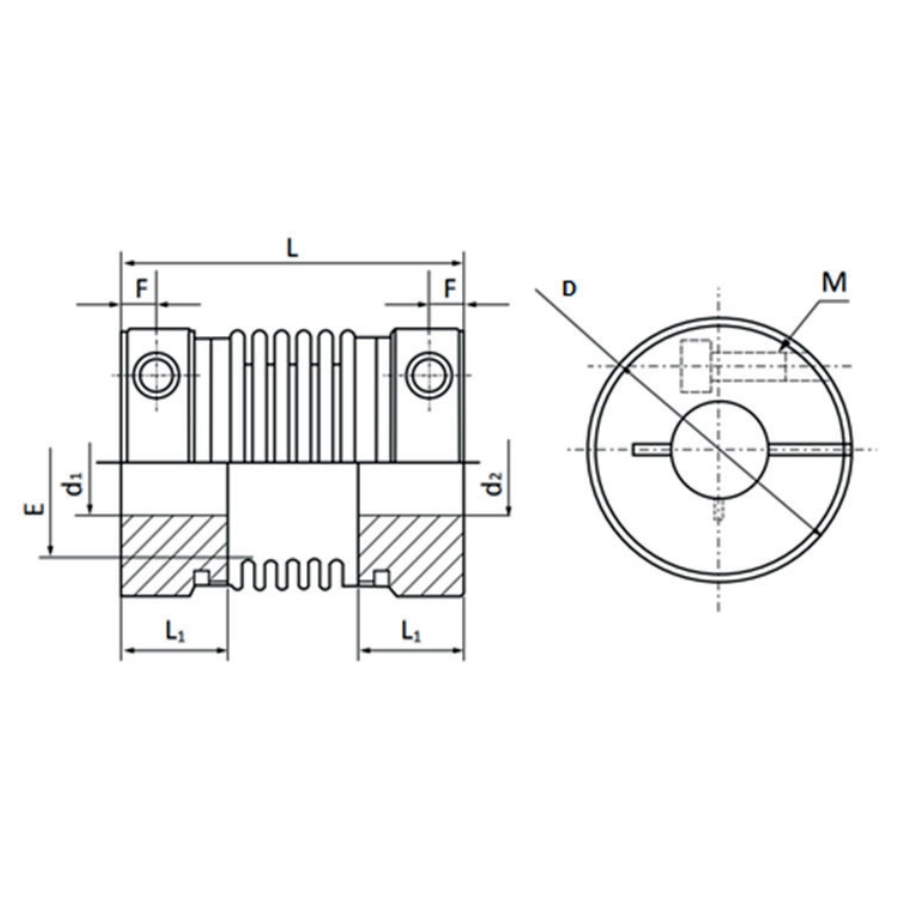

- Наружный диаметр D: 32 мм; длина L: 43 мм.
- Диапазон расточки отверстия под валы: до 6–32 мм.
- Номинальный крутящий момент: порядка нескольких ньютон-метров (уточняется по каталогу).
- Максимальный крутящий момент: до 5 Н·м (ориентировочно по типоразмеру).
- Максимальная частота вращения: около 10000 об/мин.
- Допустимые отклонения: осевое, радиальное и угловое в соответствии с паспортными значениями.
- Условия эксплуатации: правильная центровка валов, равномерная затяжка винтов, работа в пределах допустимого момента и периодический контроль крепежа.
Применяемость
Муфта BC32-C TECHNIX применяется в приводах, где требуется передача крутящего момента при увеличенных диаметрах валов и необходимости компенсировать небольшие отклонения. Она подходит для узлов автоматизации, приводов станков, модулей позиционирования и другого оборудования с валами до 32 мм.
- Соединение валов двигателей и исполнительных механизмов с увеличенным диаметром.
- Приводы модулей автоматизации и осей позиционирования.
- Станки, технологическое и измерительное оборудование.
- Автоматизированные линии, работающие в повторяющемся цикле.
- Системы, где необходимо компенсировать небольшие отклонения валов при повышенной нагрузке.
Аналоги
Сильфонная муфта BC32CTECHNIX по типоразмеру и назначению относится к муфтам для приводов с корпусом 32 мм. Ниже приведены примеры аналогичных исполнений у других производителей, которые могут рассматриваться при замене с учетом размеров и нагрузочных характеристик.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно установить муфту BC32-C TECHNIX?
Перед монтажом необходимо проверить соответствие диаметров валов диапазону расточки, очистить посадочные поверхности и установить муфту без перекоса. Затяжку стяжных винтов выполняют равномерно, чтобы обеспечить надежную фиксацию и не повредить сильфон. - Когда муфта требует замены?
Причиной замены могут быть рост шума и вибраций, ухудшение точности, ослабление крепления или видимые повреждения сильфона. При появлении трещин, следов перегрузки или деформации упругого элемента муфту рекомендуется заменить. - Чем BC32-C отличается от BC25-C и BC40-C?
BC32-C имеет наружный диаметр 32 мм и рассчитана на соответствующий диапазон диаметров валов и нагрузок. BC25-C относится к меньшему типоразмеру с расточкой 5–12 мм, BC40-C — к более крупному типоразмеру с другими габаритами и моментами. - Какой срок службы у сильфонной муфты?
Срок службы зависит от правильного подбора по моменту, качества центровки валов, режима работы и отсутствия ударных нагрузок. При соблюдении рекомендаций муфта сохраняет рабочие свойства в течение длительного времени. - Можно ли использовать BC32-C в точных приводах?
Да, при соблюдении допустимых нагрузок и аккуратной центровки валов муфта BC32-C подходит для приводов, где важна стабильная передача вращения при увеличенных диаметрах валов и компенсация небольших отклонений.
