О товаре

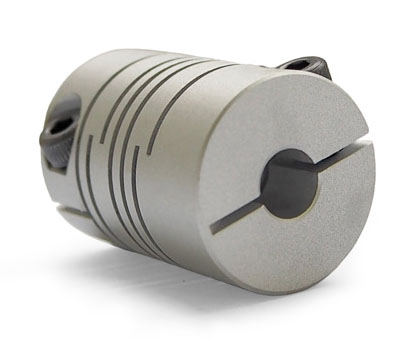

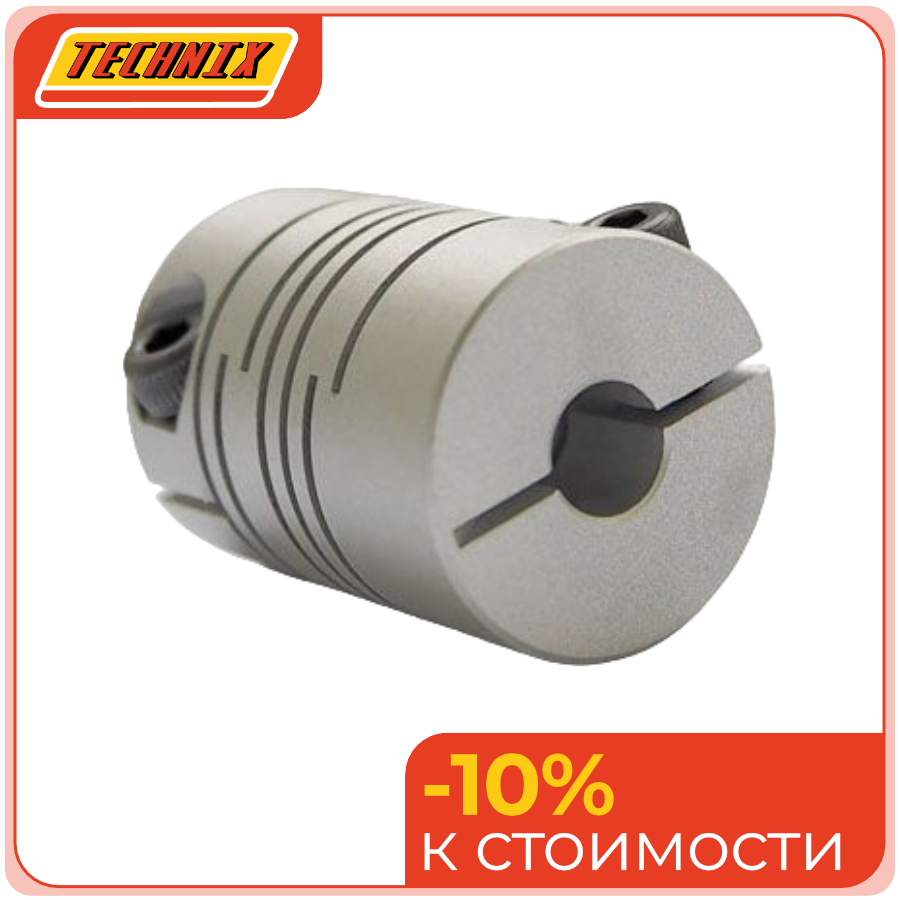

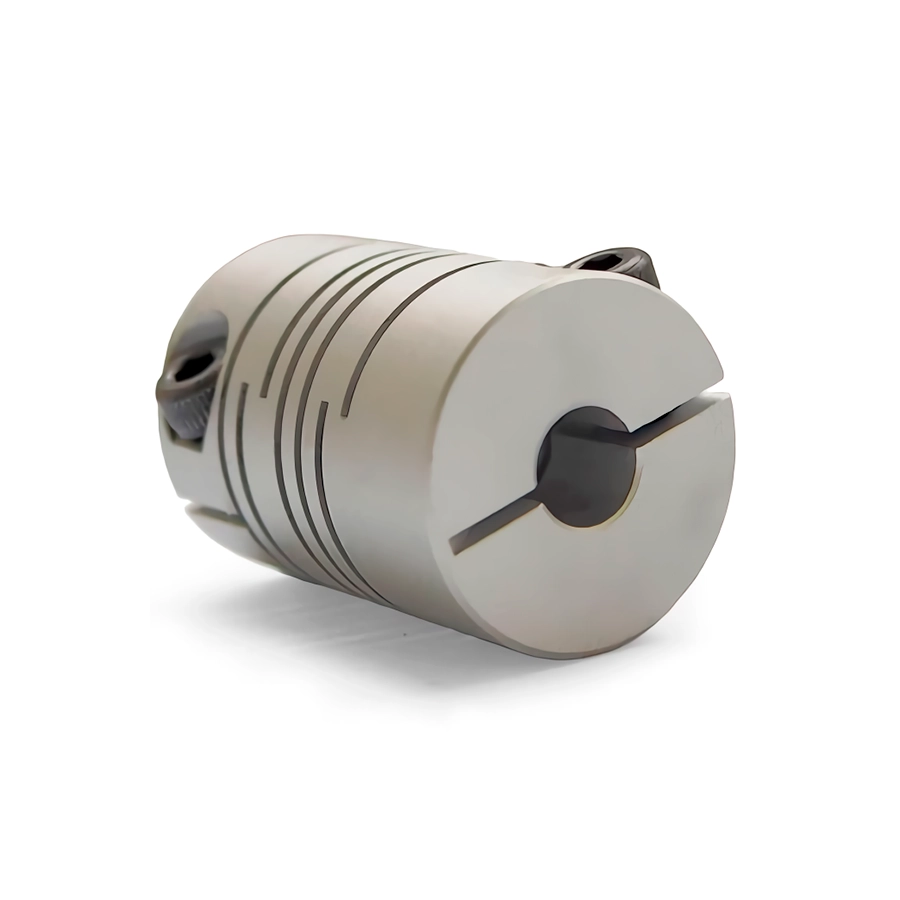

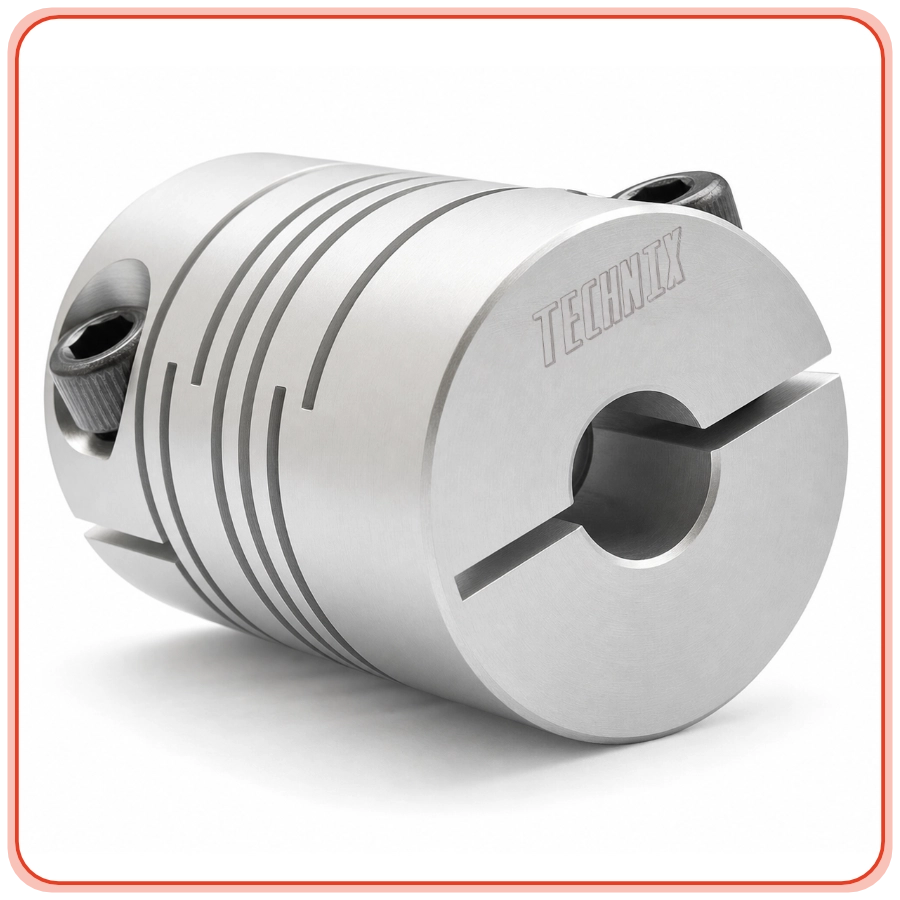

Спиральная муфта FC16-P2 TECHNIX — компактная гибкая муфта для соединения валов диаметром 5–8 мм, предназначенная для передачи крутящего момента с компенсацией небольших перекосов, осевых и радиальных смещений в приводах станков, ЧПУ-осей и промышленных механизмов.
Спиральная муфта FC16-P2 TECHNIX устанавливается между валом электродвигателя и валом исполнительного механизма, обеспечивая гибкое соединение без заметного люфта. Спиральная прорезь в корпусе создает упругую зону, которая снижает вибрации, гасит ударные нагрузки и уменьшает шум при пуске и остановке привода, сохраняя точность передачи вращения.
Расшифровка артикула
Обозначение FC16-P2 отражает тип и основные геометрические параметры спиральной муфты серии FC. Корректная расшифровка артикула помогает выбрать подходящий типоразмер по диапазону расточки отверстий, типу гибкой части и условиям применения, а также избежать ошибок при замене и модернизации узла.
- F — Flexible: гибкая компенсирующая муфта для передачи вращения с компенсацией небольших отклонений.
- C — Coupling: соединительная муфта для передачи крутящего момента между валами.
- 16 — наружный диаметр корпуса муфты 16 мм.
- P2 — исполнение с двухзаходной спиральной прорезью, обеспечивающей гибкость и компенсацию смещений.
Полное обозначение: FC16-P2 TECHNIX. При выборе муфты учитывайте наружный диаметр 16 мм, диапазон расточки отверстия 5–8 мм и допустимые нагрузки конкретного привода.
Конструкция и устройство

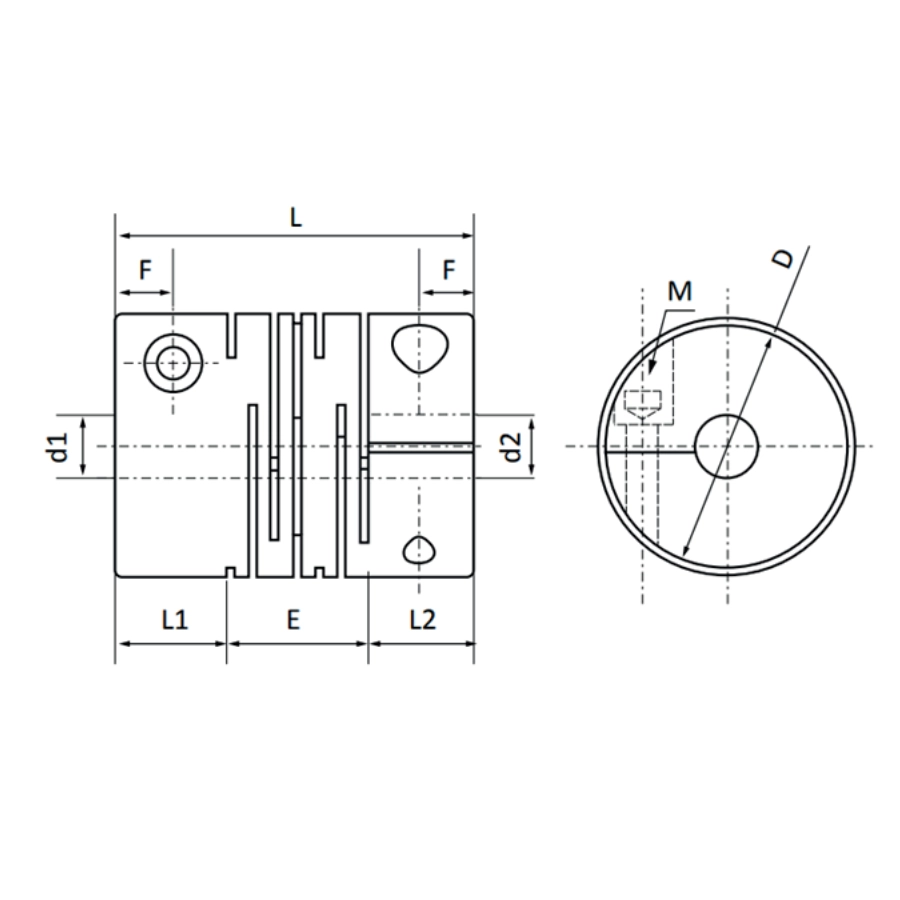

Муфта FC16-P2 TECHNIX представляет собой цилиндрический элемент из алюминия с наружным диаметром 16 мм и посадочными отверстиями под валы 5 и 8 мм. В центральной части корпуса выполнена спиральная гибкая зона, которая работает как упругий компенсатор. Фиксация на валах выполняется винтами, а компактная геометрия делает муфту удобной для установки в ограниченном монтажном пространстве.
- Корпус из алюминия для снижения массы и удобства монтажа.
- Наружный диаметр муфты — 16 мм.
- Диапазон расточки отверстия под валы — 5–8 мм.
- Гибкая часть E — 10 мм.
- Глубина отверстий L1 и L2 — по 6,5 мм.
Размерный ряд серии FC
Ниже приведена таблица всех типоразмеров спиральных муфт серии FC, представленных в ассортименте TECHNIX. Текущий товар выделен.
Технические параметры и условия эксплуатации
Муфта FC16-P2 TECHNIX передает крутящий момент между валами в диапазоне 5–8 мм и одновременно компенсирует небольшие осевые, радиальные и угловые отклонения. Номинальный крутящий момент составляет 0,5 Н·м, максимальный — 1 Н·м, а максимально допустимая частота вращения достигает 24000 об/мин. Статическая жесткость при кручении 80 Н·м/рад позволяет использовать муфту в компактных приводах с требованиями к стабильности вращения и снижению вибрации.
- Наружный диаметр: 16 мм; длина: 23 мм.
- Диапазон расточки отверстия: 5–8 мм.
- Материал корпуса: алюминий.
- Масса муфты: около 0,006–0,007 кг.
- Номинальный крутящий момент: 0,5 Н·м; максимальный: 1 Н·м.
- Максимальная частота вращения: 24000 об/мин.
- Допустимое осевое отклонение: 0,4 мм; радиальное: 0,1 мм; угловое: 2°.
- Рекомендуемые условия эксплуатации: точная соосность при монтаже, отсутствие ударных перегрузок, защита от абразивной пыли и регулярный контроль затяжки винтов.
Применяемость
Спиральная муфта FC16-P2 TECHNIX применяется в узлах, где требуется компактное соединение валов, аккуратная передача момента и компенсация небольших перекосов. Типичные области применения включают линии обработки, 3D-принтеры, станки с ЧПУ и системы автоматизации, где важны стабильность вращения, снижение вибраций и удобство обслуживания привода.
- Приводы 3D-принтеров и настольных станков с ЧПУ.
- Лёгкие системы линейного перемещения и позиционирования.
- Компактные линии обработки и сборочные механизмы.
- Сервоприводы и шаговые приводы в системах автоматизации.
- Оборудование, где требуется снижение вибраций между двигателем и ведомым валом.
Аналоги
По типоразмеру спиральная муфта FC16-P2 TECHNIX может рассматриваться как близкое решение к стандартным спиральным муфтам аналогичного диаметра. Для этой модели в качестве ориентира по серии можно использовать исполнения MISUMI CPLCN 16 и CPSCN 16, однако окончательный подбор необходимо выполнять по посадочным размерам, длине и допустимому крутящему моменту.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед монтажом необходимо убедиться, что диаметры валов соответствуют диапазону расточки 5–8 мм, а посадочные поверхности очищены от загрязнений и заусенцев. Муфту устанавливают с контролем соосности, после чего равномерно затягивают крепёжные винты, не допуская перекоса и чрезмерной деформации гибкой зоны.
О необходимости замены обычно свидетельствуют рост вибрации, появление шума, проскальзывание на валу, трещины в зоне спиральной прорези и ухудшение точности передачи вращения. При таких признаках рекомендуется проверить состояние привода и заменить муфту на аналогичный типоразмер.
FC16-P2 TECHNIX — самая компактная модель в представленном размерном ряде FC с наружным диаметром 16 мм, длиной 23 мм и диапазоном расточки 5–8 мм. Более крупные модели серии имеют увеличенные размеры, более высокий допустимый крутящий момент и рассчитаны на валы большего диаметра.
Срок эксплуатации зависит от частоты вращения, качества центровки валов и отсутствия ударных перегрузок. При штатной работе в оборудовании для ЧПУ, 3D-печати и автоматизации ресурс муфты обычно определяется фактическими условиями нагрузки и качеством монтажа.
Замена возможна только после проверки наружного диаметра, длины, диапазона расточки отверстий и допустимого крутящего момента. В качестве ориентировочных аналогов для сравнения можно рассматривать MISUMI CPLCN 16 и CPSCN 16, но окончательное соответствие подтверждается по каталогу.
