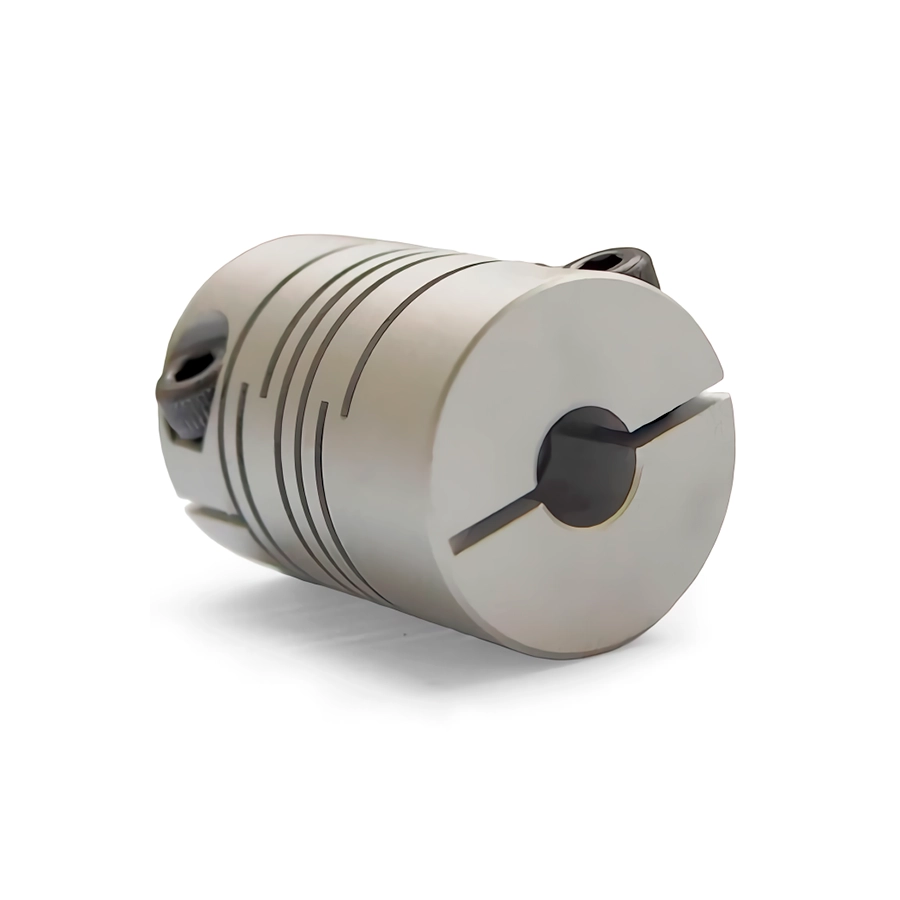

О товаре
Спиральная муфта FC20-P2 TECHNIX — компактная гибкая муфта для соединения валов диаметром 6–10 мм, предназначенная для передачи крутящего момента с компенсацией небольших перекосов, осевых и радиальных смещений в приводах станков, ЧПУ-осей и промышленных механизмов.
Спиральная муфта FC20-P2 TECHNIX обеспечивает беззазорную передачу вращения, снижает уровень вибрации и нагрузок на основные узлы агрегата. Цельная конструкция из алюминиевого сплава с спиральной прорезью повышает прочность, улучшает балансировку и устраняет слабые места в соединении валов.
Расшифровка артикула
Обозначение FC20-P2 отражает тип и основные геометрические параметры спиральной муфты серии FC. Такая расшифровка упрощает подбор по диаметру корпуса, диапазону расточки отверстия и типу гибкой части при проектировании новых узлов и при заменах.
- F — Flexible: гибкая компенсирующая муфта, воспринимающая небольшие смещения и перекосы.
- C — Coupling: соединительная муфта для передачи крутящего момента между ведущим и ведомым валом.
- 20 — наружный диаметр корпуса муфты 20 мм.
- P2 — исполнение с двухзаходной спиральной прорезью, формирующей гибкую часть муфты.
Полное обозначение: FC20-P2 TECHNIX. При выборе муфты учитывайте наружный диаметр 20 мм, длину 26 мм и диапазон расточки отверстия 6–10 мм.

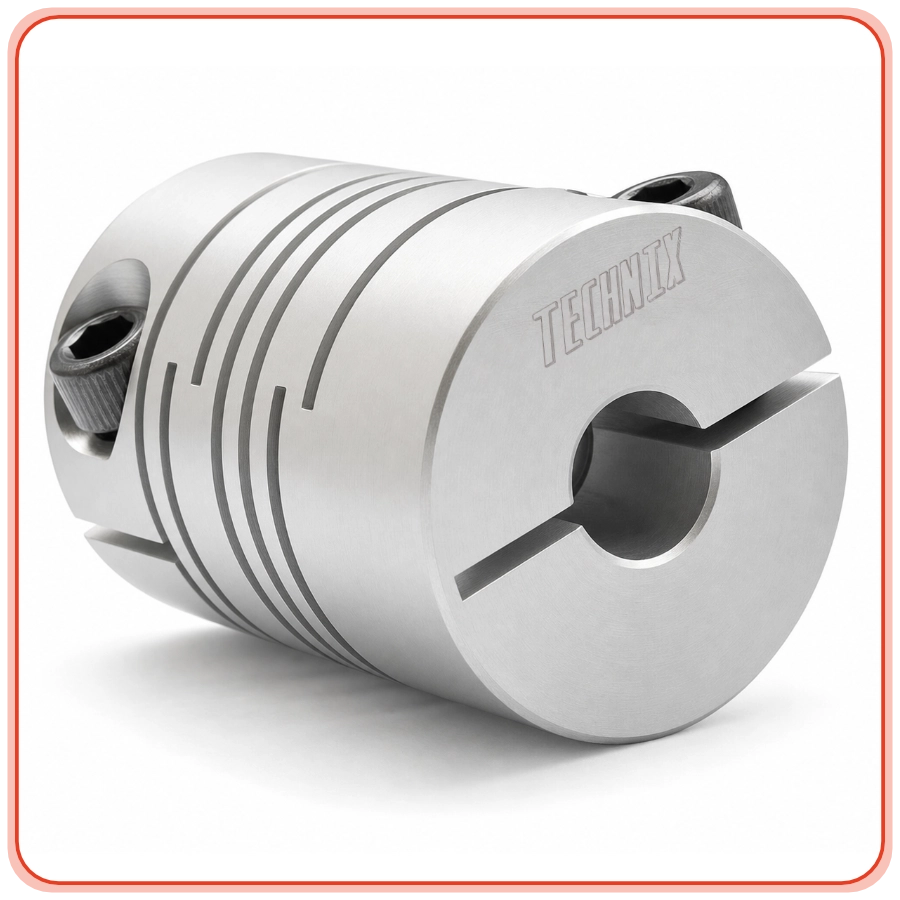

Конструкция и устройство
Муфта FC20-P2 TECHNIX представляет собой цилиндрический корпус из алюминиевого сплава с наружным диаметром 20 мм и посадочными отверстиями под валы диаметром 6–10 мм. В центральной части выполнена спиральная гибкая секция длиной 11 мм, которая обеспечивает упругость соединения. Посадочные зоны имеют глубину 7,5 мм со стороны каждого вала, крепёж осуществляется винтами с метрической резьбой M2,5.
- Корпус муфты из прочного алюминиевого сплава с анодированной поверхностью.
- Наружный диаметр D — 20 мм, длина муфты L — 26 мм.
- Диапазон расточки отверстия под валы: от 6 до 10 мм.

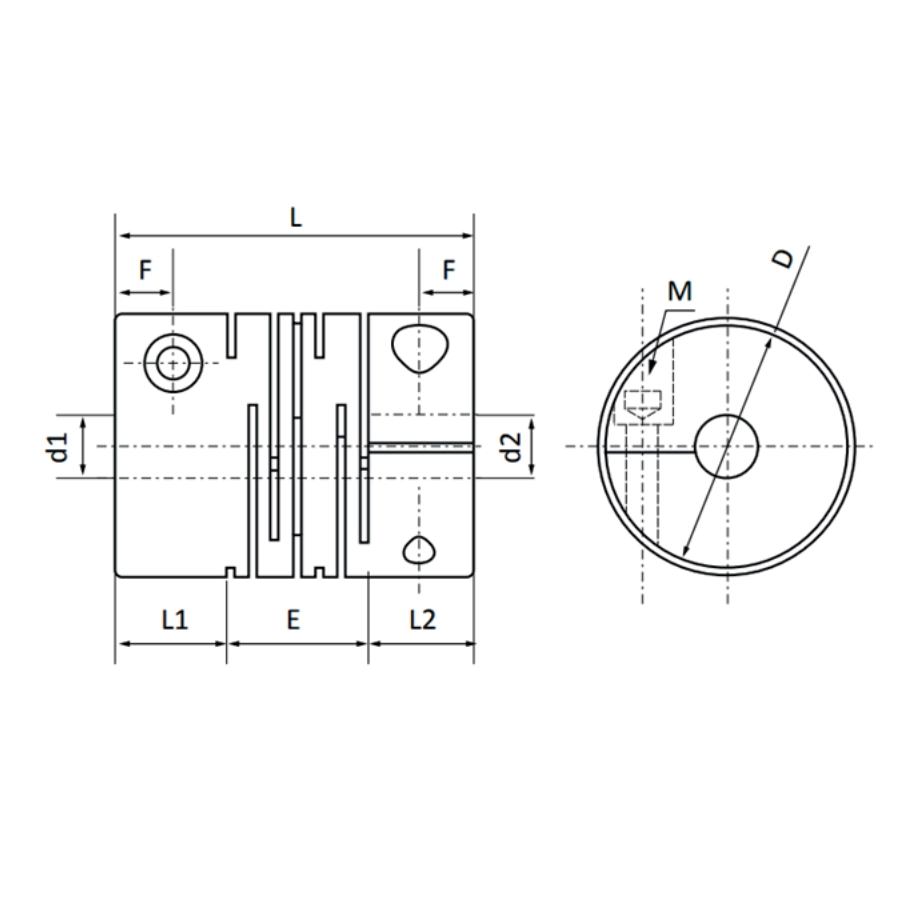

- Гибкая часть E — 11 мм, расстояние от края до центра винта F — 3 мм.
- Глубина отверстий L1 и L2 — по 7,5 мм; крепёжные винты с резьбой M2,5.
Размерный ряд серии FC
Ниже приведена таблица всех типоразмеров спиральных муфт серии FC, представленных в ассортименте TECHNIX. Текущий товар выделен.
Технические параметры и условия эксплуатации
Муфта FC20-P2 TECHNIX передает крутящий момент между валами в диапазоне 6–10 мм и компенсирует небольшие осевые, радиальные и угловые отклонения. Номинальный крутящий момент составляет 1 Н·м, максимальный — 2 Н·м, максимально допустимая частота вращения — 20000 об/мин. Статическая жесткость при кручении 170 Н·м/рад обеспечивает точную передачу момента при умеренных нагрузках.
- Наружный диаметр: 20 мм; длина: 26 мм.
- Диапазон расточки отверстия: 6–10 мм.
- Материал корпуса: алюминиевый сплав.
- Масса муфты: около 0,019 кг.
- Номинальный крутящий момент: 1 Н·м; максимальный: 2 Н·м.
- Максимальная частота вращения: 20000 об/мин.
- Допустимое осевое отклонение: ±0,4 мм; радиальное: 0,1 мм; угловое: 2°.
- Рекомендуемые условия эксплуатации: точная центровка валов, отсутствие ударных перегрузок, защита от абразивной пыли и регулярный контроль затяжки винтов M2,5.
Применяемость
Спиральная муфта FC20-P2 TECHNIX применяется в приводах, где требуется сочетание компактности, повышенной жёсткости на кручение и компенсации небольших перекосов. Она используется в линиях обработки, 3D-принтерах, станках с ЧПУ, приводах автоматизированных конвейеров и в других системах промышленной автоматизации.
- Соединение валов электродвигателей с валами исполнительных механизмов в станках и линиях обработки.
- Приводы осей и подачи в оборудовании с ЧПУ.
- Механизмы 3D-принтеров и компактных автоматизированных устройств.
- Сервоприводы и шаговые приводы в системах позиционирования.
- Приводные узлы, где важны снижение вибраций и продление ресурса подшипников и опор.
Аналоги
По типоразмеру спиральная муфта FC20-P2 TECHNIX сопоставима с рядом стандартных спиральных муфт диаметром 20 мм. В качестве ориентиров для подбора аналогов можно рассматривать исполнения MISUMI CPLCN 20 и CPSCN 20, однако окончательное решение принимается по посадочным размерам и допустимому крутящему моменту.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед монтажом убедитесь, что диаметры валов соответствуют диапазону расточки 6–10 мм, а торцы и поверхности валов очищены. Муфту надевают на концы валов с контролем соосности, затем равномерно затягивают винты M2,5, избегая перекоса и излишнего усилия, способного деформировать гибкую часть.
На необходимость замены указывают рост вибрации, удары и шум при работе, появление люфта в соединении, трещины в спиральной зоне и проскальзывание на валу. При выявлении таких признаков муфту рекомендуется заменить на новую с тем же типоразмером.
FC20-P2 TECHNIX имеет больший наружный диаметр 20 мм, длину 26 мм и диапазон расточки 6–10 мм, а также более высокий допустимый крутящий момент, чем FC16-P2. Более крупные модели серии рассчитаны на валы большего диаметра и ещё более высокие нагрузки.
Муфта допускает работу до 20000 об/мин при соблюдении требований по балансировке, точности посадки на валу и отсутствию ударных перегрузок. Важно контролировать состояние крепежа и не превышать рекомендуемый крутящий момент.
Для замены необходимо сверить наружный диаметр, длину, диапазон расточки отверстия, допустимый момент и допустимые смещения. Модели MISUMI CPLCN 20 и CPSCN 20 можно использовать как ориентир при подборе, но окончательное соответствие подтверждается по каталогу.
