О товаре

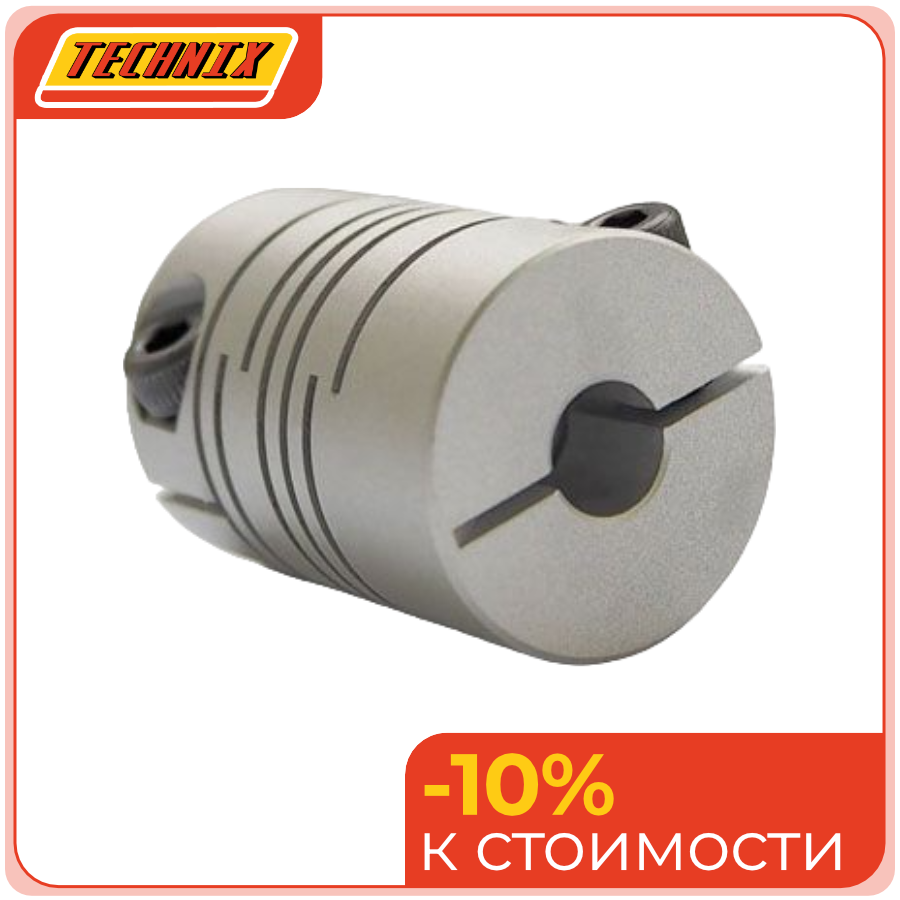

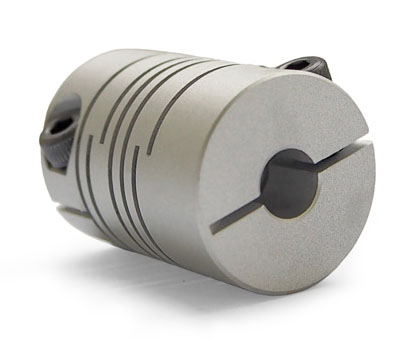

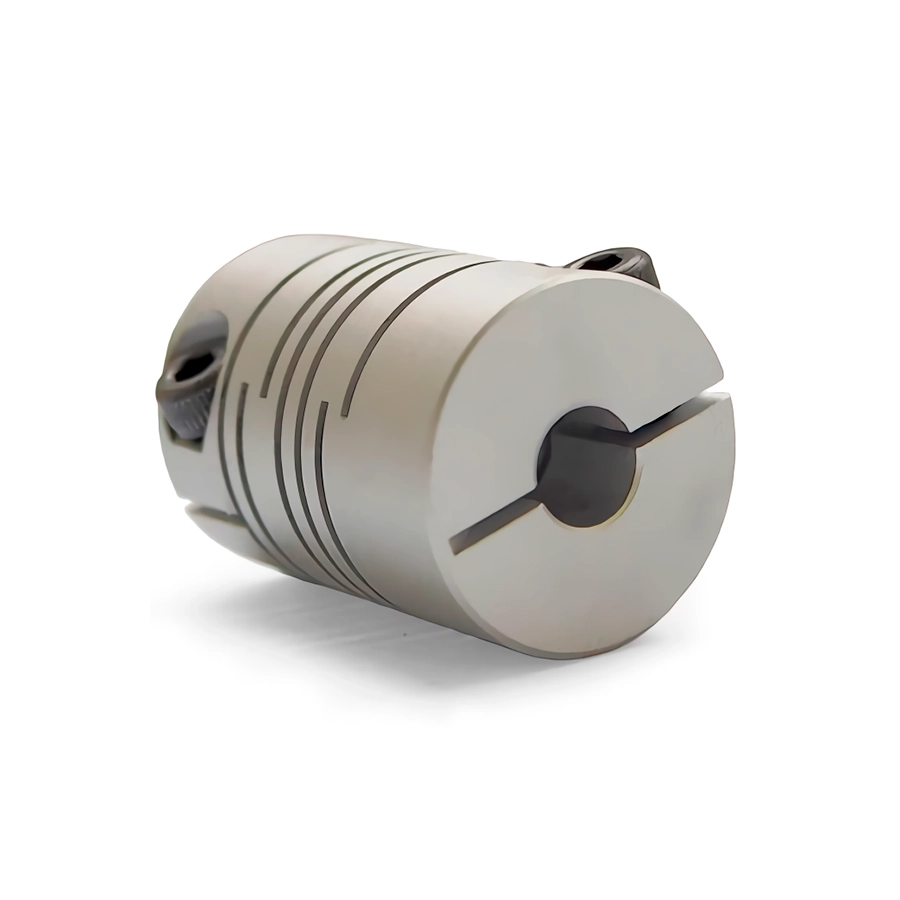

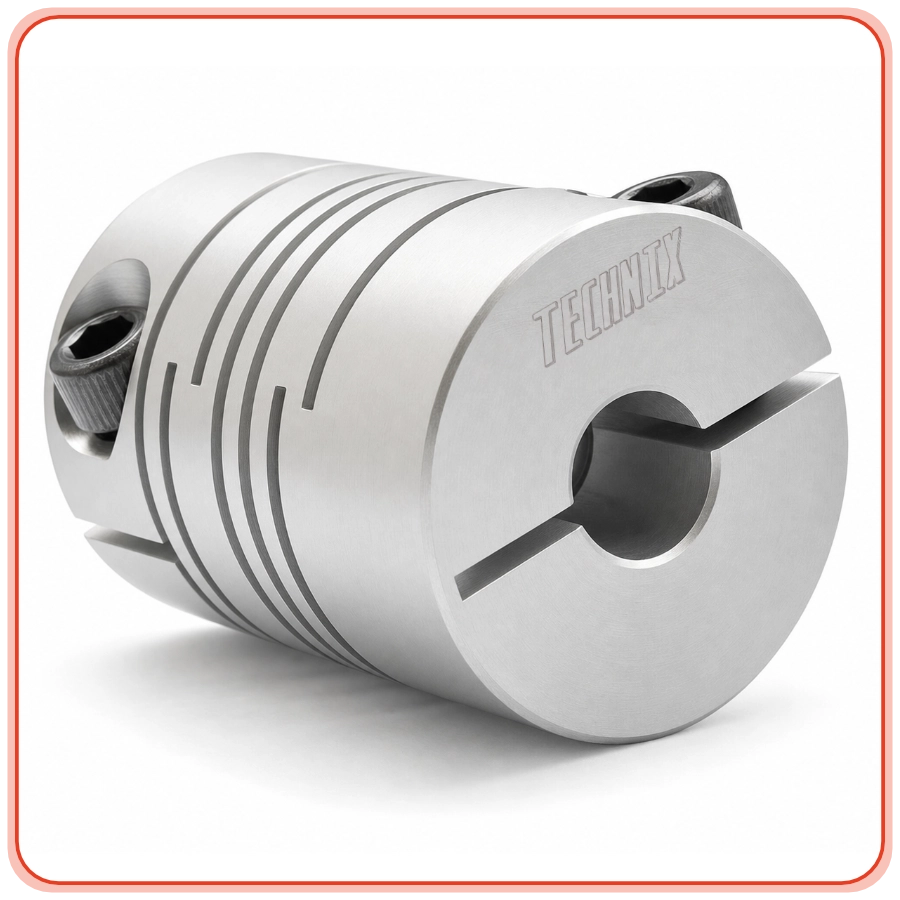

Спиральная муфта FC63-P2 TECHNIX — высоконагруженная гибкая муфта для соединения валов с диапазоном расточки 14–35 мм, предназначенная для передачи значительного крутящего момента с компенсацией небольших перекосов, осевых и радиальных смещений в приводах тяжёлого промышленного оборудования.
Спиральная муфта FC63-P2 TECHNIX обеспечивает беззазорную передачу вращения, эффективно гасит вибрации и крутильные колебания, снижая нагрузку на подшипники и опоры привода. Цельный алюминиевый корпус с многозаходной спиральной прорезью P2 отличается повышенной жёсткостью на кручение и устойчивостью к ударным режимам работы.
Расшифровка артикула
Обозначение FC63-P2 фиксирует принадлежность муфты к линейке спиральных муфт FC и задаёт её ключевые геометрические параметры. Такой формат артикула облегчает выбор по серии, наружному диаметру и типу спиральной гибкой части при проектировании и замене.
- F — Flexible: гибкая компенсирующая муфта, воспринимающая небольшие смещения и перекосы между валами.
- C — Coupling: соединительная муфта для передачи крутящего момента от ведущего вала к ведомому.
- 63 — наружный диаметр корпуса муфты 63 мм.
- P2 — исполнение с двухзаходной спиральной прорезью, формирующей гибкую часть муфты.
Полное обозначение: FC63-P2 TECHNIX. При выборе учитывайте наружный диаметр 63 мм, длину 90 мм и диапазон расточки отверстия 14–35 мм.
Конструкция и устройство

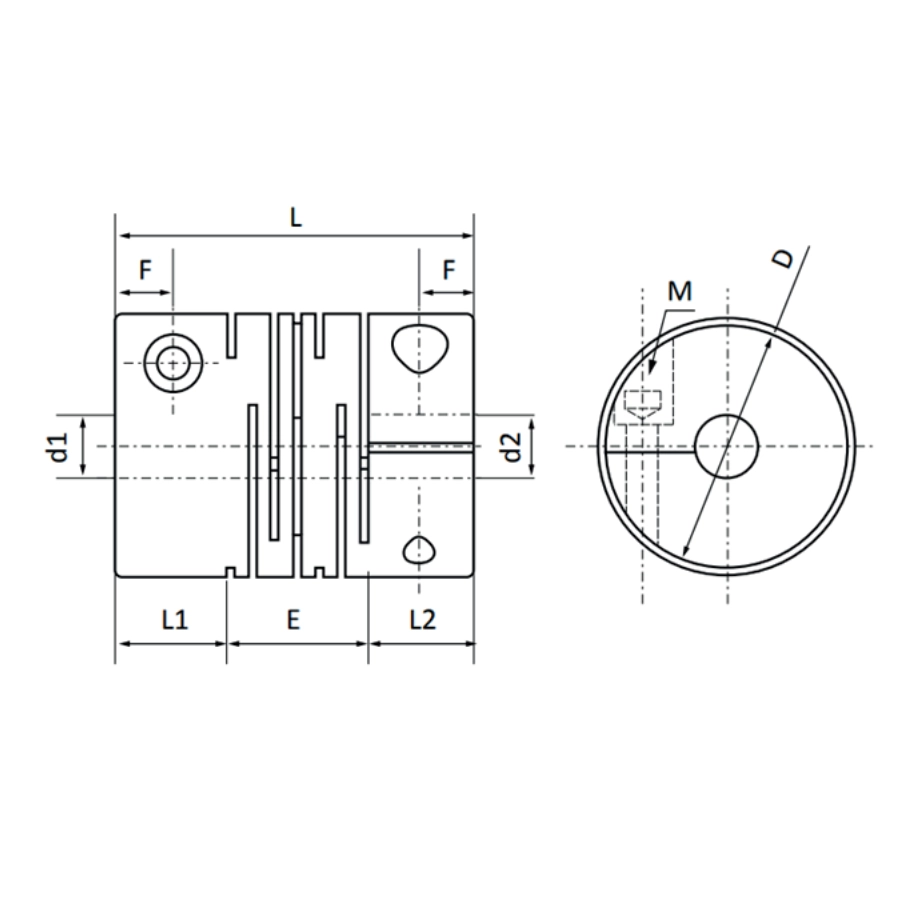

Муфта FC63-P2 TECHNIX представляет собой цилиндрический корпус из алюминиевого сплава диаметром 63 мм с посадочными отверстиями под валы 14–35 мм. В центральной зоне выполнена спиральная гибкая секция, обеспечивающая упругость соединения и компенсацию небольших осевых, радиальных и угловых смещений валов. Общая длина муфты составляет 90 мм, глубина посадочных зон L1 и L2 — по 26 мм, что даёт достаточную длину зацепления под крупные валы.
- Корпус из алюминиевого сплава, обеспечивающий сочетание высокой жёсткости и умеренной массы.
- Наружный диаметр D — 63 мм, длина L — 90 мм.
- Диапазон расточки отверстия под валы: от 14 до 35 мм.
- Глубина отверстий L1 и L2 — по 26 мм; гибкая часть расположена в центральной зоне корпуса.
- Фиксация на валах выполняется зажимом винтами, расположенными поперёк оси вращения, что предотвращает ослабление соединения при вибрации.
Размерный ряд серии FC
Ниже приведена таблица основных типоразмеров спиральных муфт серии FC, представленных в ассортименте TECHNIX. Текущий товар FC63-P2 TECHNIX выделен.
Технические параметры и условия эксплуатации
Муфта FC63-P2 TECHNIX рассчитана на передачу значительного крутящего момента при компенсации небольших отклонений между валами в диапазоне расточки 14–35 мм. Максимально допустимая частота вращения составляет 6000 об/мин, статическая жёсткость при кручении — около 3100 Н·м/рад, а масса — порядка 0,53 кг. Такие характеристики делают муфту пригодной для работы в тяжёлых условиях эксплуатации с повышенными требованиями к ресурсу привода.
- Наружный диаметр: 63 мм; длина: 90 мм.
- Диапазон расточки отверстия: 14–35 мм.
- Материал корпуса: алюминиевый сплав.
- Масса муфты: около 0,53 кг.
- Максимальная частота вращения: 6000 об/мин.
- Статическая жёсткость при кручении: порядка 3100 Н·м/рад.
- Допустимые смещения: компенсация осевых, радиальных и угловых отклонений в пределах, заданных каталогом серии FC-P2.
- Рекомендуемые условия эксплуатации: качественная центровка валов, отсутствие ударных перегрузок, защита от абразивных загрязнений и регулярный контроль затяжки зажимных винтов.
Применяемость
Спиральная муфта FC63-P2 TECHNIX применяется в приводах повышенной мощности и тяжёлых механизмах, где требуется надёжная передача момента и гашение крутильных колебаний. Она используется в производственных линиях, крупногабаритных станках с ЧПУ, конвейерных и транспортёрных системах, а также в другом оборудовании, работающем в тяжёлых режимах.
- Соединение валов электродвигателей и редукторов с валами исполнительных механизмов в тяжёлом оборудовании.
- Приводы подачи и перемещения в крупном металлообрабатывающем оборудовании и на обрабатывающих линиях.
- Конвейерные и транспортёрные системы с высокими крутящими нагрузками.
- Механизмы, где требуется демпфирование крутильных колебаний и снижение шума и вибраций.
- Системы промышленной автоматизации, работающие в продолжительных и циклических режимах под нагрузкой.
Аналоги
По типоразмеру и назначению спиральная муфта FC63-P2 TECHNIX сопоставима со спиральными муфтами других производителей с наружным диаметром около 63 мм и аналогичным диапазоном посадочных диаметров. В качестве ориентиров при подборе аналогов можно использовать исполнения ISKRA FC63-P2 и типовые спиральные муфты аналогичного класса, однако окончательная совместимость должна подтверждаться по каталожным размерам и допустимым нагрузкам.
При замене необходимо обязательно сверять посадочные размеры и значения допустимого крутящего момента по каталогам обоих производителей.
Часто задаваемые вопросы
Перед монтажом необходимо убедиться, что диаметры валов находятся в диапазоне 14–35 мм и имеют ровные, очищенные поверхности. Муфту устанавливают на концы валов с контролем соосности, после чего равномерно затягивают зажимные винты, избегая перекоса и чрезмерной деформации спиральной зоны.
О необходимости замены свидетельствуют рост вибрации и шума, появление люфта в соединении, трещины в области спиральной прорези и проскальзывание муфты на валу. При обнаружении таких признаков рекомендуется заменить муфту на новую того же типоразмера и проверить состояние сопряжённых элементов привода.
FC63-P2 TECHNIX имеет наибольший наружный диаметр в линейке FC, длину 90 мм и диапазон расточки 14–35 мм, а также рассчитана на существенно более высокие нагрузки по сравнению с младшими моделями серии. Она ориентирована на тяжёлые приводы и крупные диаметры валов, где требуется повышенная жёсткость и демпфирование.
Муфта допускает работу до 6000 об/мин при соблюдении условий балансировки, точной центровки валов и отсутствии ударных перегрузок. Важно не превышать рекомендованный крутящий момент и регулярно контролировать состояние крепежа и посадочных зон.
Замена возможна только при совпадении наружного диаметра, длины, диапазона расточки отверстий и допустимого крутящего момента с характеристиками аналогов. Перед окончательным решением рекомендуется сверить каталожные данные и при необходимости сделать проверочный монтаж.
